2014 CITROEN C5 Priručnik (in Serbian)

IX
!!
127
VOŽNJA
ELEKTRIČNA PARKIRNA
KOČNICA

Električna parkirna kočnica spaja
dva načina rada :


- AUTOMATSKI

Automatsko zatezanje pri zau-
stavljanju motora i automatsko
otpuštanje pri kretanju vozila
(automatizam je normalno uklju-
čen),

- RUČNI

Ručno zatezanje / otpuštanje
uvek je moguće povlačenjem ko-
mande A
dok se pritiska pedala
kočnice.


Automatsko funkcionisanje


Zaključavanje pri prestanku rada
motora
Kada je vozilo zaustavljeno, parkir-
na kočnica se automatski zateže
pri prestanku rada motora.
Zatezanje je potvrđeno :
Zaključavanje dok motor radi
Dok motor radi, a vozilo miruje, da
biste imobilisali vozilo, treba ručno
zategnuti parkirnu kočnicu povlače-
njem
komande A
.
Zatezanje parkirne kočnice potvrđe-
no je :


- paljenjem lampice P
na
komandi A
,
Pri izlasku iz vozila, proverite
da li su lampica P
i lampica na
instrument tabli upaljene.
Ne ostavljajte dete samo u vozilu
kad je kontakt dat, jer bi ono moglo
da otpusti parkirnu kočnicu.
- prikazom poruke "zategnuta par-
kirna kočnica" na instrument tabli.
Zvuk funkcionisanja vam potvrđuje
zatezanje/otpuštanje vaše električne
parkirne kočnice.

- paljenjem lampice P
na
komandi A
,

- prikazom poruke "zategnuta par-
kirna kočnica" na instrument tabli.
Pri otvaranju vozačevih vrata, uklju-
čuje se zvu
čni signal i pojavljuje se
poruka ukoliko parkirna kočnica nije
zategnuta.
Pre izlaska iz vozila, proverite
da li su lampica P
i lampica na
instrument tabli upaljene.
- paljenjem ove lampice
na instrument tabli,

- paljenjem te lampice na
instrument tabli,

IX!
!
128
VOŽNJA

Otključavanje
Parkirna kočnica se automatski i
postepeno otpušta pri kretanju
vozila
:


)
sa ručnim menjačem (uklju-
čen prvi stepen prenosa ili
hod unazad)
, pritisnite do kraja
pedalu kvačila, a onda pritisnite
pedalu gasa i podignite nogu sa
kvačila,

)
sa automatskim menjačem
,
ubrzajte sa ručicom menjača u
položaju D
, M
ili R
.
Potpuno otpuštanje parkirne kočnice
potvrđeno je :


- gašenjem lampice P
na
komandi A
,

- prikazom poruke "otpuštena par-
kirna kočnica" na instrument tabli.
Kada se zaustavite, dok motor radi,
nemojte nepotrebno da dodajete gas
(naročito pri paljenju motora, i kada
je motor u praznom hodu), rizikujete
da otpustite parkirnu kočnicu.
Ne postavljajte nikakav predmet
(kutiju cigareta, telefon...) između
menjača i komande za električnu
parkirnu kočnicu.
Aktiviranje / Deaktiviranje
automatskih funkcija
U zavisnosti od pravca kojim se vo-
zilo kreće, automatsko zatezanje pri
prestanku rada motora i automatsko
otpuštanje pri kretanju vozila mogu
da budu deaktivirani. Aktiviranje/
deaktiviranje se može obaviti pre-
ko menija za konfi guraciju na in-
strument tabli. Da biste to uradili,
odaberite "Parametri vozila/Komfor/
Automatska parkirna kočnica".
Deaktiviranje ovih funkcija
potvrđeno je paljenjem ove
lampice na instrument tabli.
Kada su ove funkcije deak-
tivirane, parkirna kočnica se ručno
zateže i otpušta.
U posebnim okolnostima, kad
motor ne radi (šlepovanje,
prikolica...), automatska parkirna
kočnica može da se otpusti ručno,
s ključem u poziciji kontakta.


Ručno funkcionisanje

Ručno zatezanje / otpuštanje parkir-
ne kočnice je uvek moguće.

Zaključavanje
Kad vozilo miruje, da biste zategli
parkirnu kočnicu, dok motor radi ili
je ugašen, povucite
komandu A
.
Zatezanje parkirne kočnice je potvr-
đeno :


- paljenjem lampice P
na
komandi A
,

- prikazom poruke "zategnuta par-
kirna kočnica" na instrument tabli.
Pri otvaranju vozačevih vrata,
dok motor radi, čuje se zvuč-
ni signal i prikazuje se poruka
ukoliko parkirna kočnica nije zate-
gnuta.
- paljenjem te lampice na
instrument tabli,
- gašenjem te lampice na
instrument tabli,
Kada meni za konfi guraciju ne
daje opciju aktiviranje / deaktivi-
ranje automatskih funkcija, one se
mogu obaviti u stručnom servisu ili
u mreži CITROËN.

IX
!
129
VOŽNJA

Otključavanje
Da biste otpustili parkirnu kočnicu
kada je kontakt dat ili motor radi,
pritisnite pedalu kočnice, gurnite a
zatim pustite
komandu A
.
Potpuno otpuštanje parkirne kočnice
je potvrđeno :


- gašenjem lampice P
na
komandi A
,

- i prikazom poruke "otpuštena
parkirna kočnica" na instrument
tabli.
Ako gurnete komandu A
ne pritiska-
jući pedalu kočnice, parkirna kočni-
ca se ne otpušta a poruka "Noga na
kočnici" se prikazuje na instrument
tabli.
Kad se zaustavite, dok motor
radi, nemojte nepotrebno da
ubrzavate, rizikujete da otpu-
stite parkirnu kočnicu.


Maksimalno zatezanje

Ako je potrebno, možete da izvrši-
te maksimalno zatezanje
parkirne
kočnice. Ono se postiže dugim po-
vlačenjem
komande A
sve do poja-
ve poruke "Maksimalna zategnutost
parkirne kočnice" i zvučnog signala.

Maksimalna zategnutost je neop-
hodna
:




- ako vozilo vuče prikolicu ili ako
šlepuje, automatske funkcije su
aktivirane, a vi zatežete ručno,

- ako se nagib, na kom je vozilo,
može menjati (primeri : transport
brodom, kamionom, šlepovanje).


- U slučaju šlepovanja, optereće-
nog vozila ili parkiranja na veli-
kom nagibu, okrenite točkove
prema trotoaru i uključite neki
stepen prenosa dok vozilo miruje.

- Posle maksimalnog zatezanja,
vreme potrebno za otpuštanje je
duže.



Posebne situacije

U nekim situacijama (startovanje
motora...), parkirna kočnica može
sama da podesi svoj nivo napora.
Ovo je normalan način rada.
Da biste pomerili vaše vozilo neko-
liko centimetara bez pokretanja mo-
tora, kada je kontakt dat, pritisnite
papučicu kočnice i otpustite parkirnu
kočnicu gurajući
a zatim puštajući

ručicu A
.
Potpuno otpuštanje parkirne kočnice
potvrđeno je gašenjem lampice P
na
komandi, lampice na instrument ta-
bli i prikazom poruke "otpuštena par-
kirna kočnica" na instrument tabli.
U slučaju neispravnosti parkirne
kočnice u zategnutom položaju
ili
neispravnosti akumulatora, pomoć-
no otpuštanje je uvek moguće.
Zbog dobrog funkcionisanja i Vaše
bezbednosti, broj uzastopnih zate-
zanja i otpuštanja parkirne kočnice
je ograničen na osam.
U slučaju neispravnog korišćenja,
obavešteni ste porukom "Parkirna
kočnica neispravna" i lampicom koja
trepće.
- gašenjem te lampice na
instrument tabli,

IX
!
!
130
VOŽNJA

Dinamičko pomoćno kočenje

U slučaju neispravnosti glavnog ko-
čionog sistema ili u posebnoj situa-
ciji (primer : ako vozaču pozli i ako
je u vozilu suvozač...), vozilo može
da se zaustavi povlačenjem i drža-
njem komande A
, radi zaustavljanja
vozila.
Dinamička kontrola stabilnosti (ESP)
garantuje stabilnost tokom dinamič-
kog pomoćnog kočenja.
U slučaju neispravnosti dinamičkog
pomoćnog kočenja, jedna od slede-
ćih poruka se pojavljuje na instru-
ment tabli :


- "Parkirna kočnica je neispravna".

- "Komanda parkirne kočnice je
neispravna". U slučaju neispravnosti siste-
ma ESP, na koju upozorava
paljenje ove lampice, stabil-
nost prilikom kočenja više nije
garantovana. U tom slučaju, za stabil-
nost mora da se pobrine vozač uza-
stopnim "povlačenjem-otpuštanjem"
komande A
.
Dinamičko pomoćno kočenje
treba da se koristi samo u po-
sebnim situacijama.

Pomoćno otključavanje

U slučaju neotključavanja električne
parkirne kočnice, pomoćna koman-
da omogućava da se ona ručno ot-
ključa pod uslovom da vozilo bude
nepokretno tokom te radnje.


)
Ako možete da pokrenete vozi-
lo : dok motor radi, imobilizujte
ga tako što ćete pritisnuti pedalu
kočnice tokom te radnje.

)
Ako ne možete da pokrenete
vozilo (npr. neispravnost aku-
mulatora) : nemojte da koristite
ovu komandu i obratite se struč-
nom servisu ili mreži CITROËN.
Ukoliko ste na to primorani, savr-
šeno imobilizujte vozilo pre bilo
kakve radnje i pratite sledeća
uputstva. Ako je nemoguća imobilizacija
vozila, nemojte da uključujete
komandu za pomoćno otključavanje : vaše vozilo bi moglo da se zanese na
nagibu. Obratite se stručnom servisu
ili mreži CITROËN.

IX
!
131
VOŽNJA

)
Na nagibu : blokirajte vozilo tako
što ćete potporne ploče (ako je
vaše vozilo njima opremljeno)
staviti ispred ili iza dva prednja
točka, u smeru obrnutom od na-
giba.
Na ravnom terenu : postavite
potporne ploče (ako je vaše vo-
zilo njima opremljeno) ispred ili
iza jednog od prednjih točkova.

)
Povlačeći ga, otvorite donji deo
centralnog naslona za ruke.

)
Uverite se da je držač za čaše B

preklopljen.

)
Skinite gumenu prekrivku koja
se nalazi u dnu naslona za ruke.
Ovaj remen nije predviđena za
zatezanje parkirne kočnice.
Da biste ponovo pokrenuli elek-
tričnu parkirnu kočnicu (nakon
popravke neispravnosti ili kvara
akumulatora), dugo povucite ko-
mandu A
, dok se ne upali lampica
parkirne kočnice (!) na instrument
tabli, potom ponovo dugo povucite
sve dok lampica ne počne nepre-
stano da gori.
Naredno zatezanje može trajati
duže nego što je to slučaj pri nor-
malnom funkcionisanju.
Sve dok parkirna kočnica nije pono-
vo u funkciji (treptanje lampice (!) na
instrument tabli, potom neprestano
gorenje lampice), nemojte paliti mo-
tor da biste izbegli njen kvar.
Pazite da u blizini dijagnostičke
utičnice D
, koja je veoma važna za
održavanje vašeg vozila, ne bude
prašine i vlage.
)
Izvadite remen iz njegovog leži-
šta C
.

)
Povucite remen da biste otpustili
kočnicu. Glasan zvuk potvrđ
uje
otpuštanje kočnice.

)
Remen dobro namestite u njego-
vo ležište C
. U suprotnom, zate-
zanje kočnice neće biti moguće.
Obratite se stručnom servisu ili
mreži CITROËN.

)
Vratite gumenu prekrivku na dno
naslona za ruke.

IX
!
132
VOŽNJA

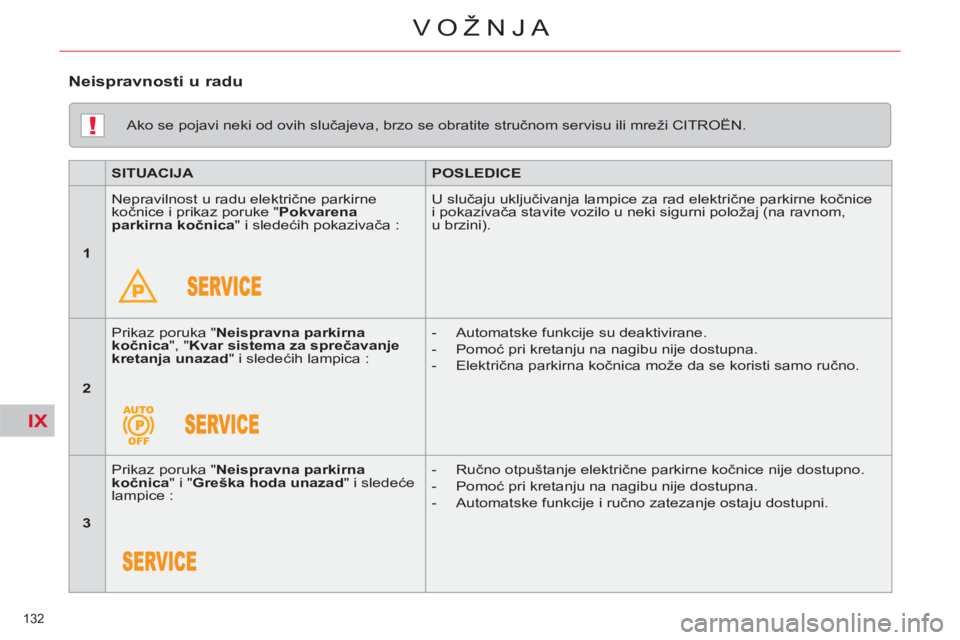

Ako se pojavi neki od ovih slučajeva, brzo se obratite stručnom servisu ili mreži CITROËN.


SITUACIJA



POSLEDICE




1

Nepravilnost u radu električne parkirne
kočnice i prikaz poruke " Pokvarena
parkirna kočnica
" i sledećih pokazivača : U slučaju uključivanja lampice za rad električne parkirne kočnice
i pokazivača stavite vozilo u neki sigurni položaj (na ravnom,
u brzini).


2


Prikaz poruka " Neispravna parkirna
kočnica
", " Kvar sistema za sprečavanje
kretanja unazad
" i sledećih lampica :

- Automatske funkcije su deaktivirane.

- Pomoć pri kretanju na nagibu nije dostupna.

- Električna parkirna kočnica može da se koristi samo ručno.


3

Prikaz poruka " Neispravna parkirna
kočnica

" i " Greška hoda
unazad
" i sledeće
lampice :

- Ručno otpuštanje električne parkirne kočnice nije dostupno.

- Pomoć pri kretanju na nagibu nije dostupna.

- Automatske funkcije i ručno zatezanje ostaju dostupni.


Neispravnosti u radu

IX
133
VOŽNJA

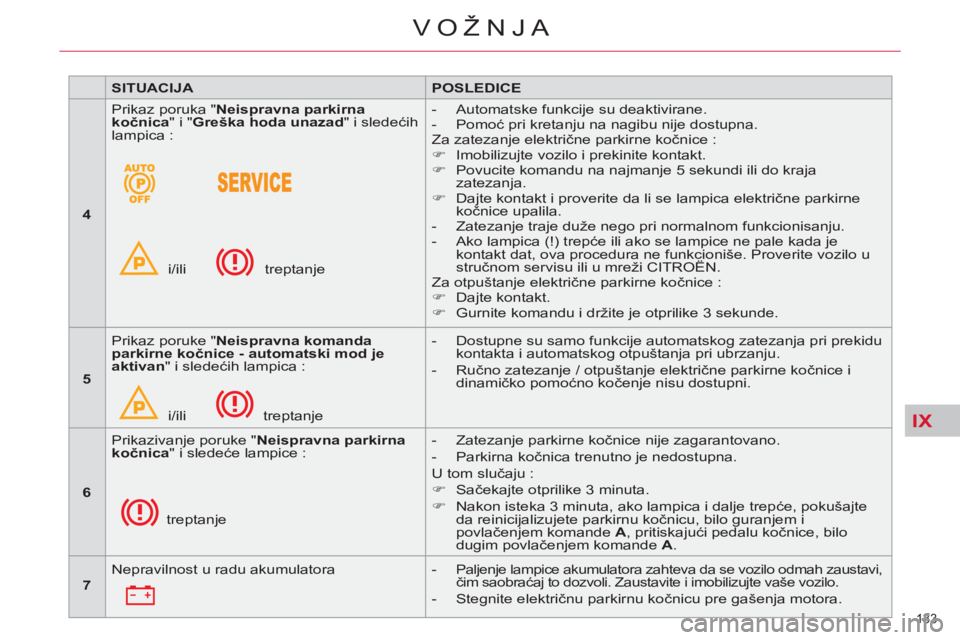

SITUACIJA



POSLEDICE




4

Prikaz poruka " Neispravna parkirna
kočnica
" i " Greška hoda
unazad
" i sledećih
lampica :
i/ili treptanje

- Automatske funkcije su deaktivirane.

- Pomoć pri kretanju na nagibu nije dostupna.
Za zatezanje električne parkirne kočnice :


)
Imobilizujte vozilo i prekinite kontakt.

)
Povucite komandu na najmanje 5 sekundi ili do kraja
zatezanja.

)
Dajte kontakt i proverite da li se lampica električne parkirne
kočnice upalila.


- Zatezanje traje duže nego pri normalnom funkcionisanju.

- Ako lampica (!) trepće ili ako se lampice ne pale kada je
kontakt dat, ova procedura ne funkcioniše. Proverite vozilo u
stručnom servisu ili u mreži CITROËN.
Za otpuštanje električne parkirne kočnice :


)
Dajte kontakt.

)
Gurnite komandu i držite je otprilike 3 sekunde.


5

Prikaz poruke " Neispravna komanda
parkirne kočnice - automatski mod je

aktivan
" i sledećih lampica :
i/ili treptanje



- Dostupne su samo funkcije automatskog zatezanja pri prekidu
kontakta i automatskog otpuštanja pri ubrzanju.

- Ručno zatezanje / otpuštanje električne parkirne kočnice i
dinamičko pomoćno kočenje nisu dostupni.


6

Prikazivanje poruke " Neispravna parkirna
kočnica
" i sledeće lampice :
treptanje

- Zatezanje parkirne kočnice nije zagarantovano.

- Parkirna kočnica trenutno je nedostupna.
U tom slučaju :


)
Sačekajte otprilike 3 minuta.

)
Nakon isteka 3 minuta, ako lampica i dalje trepće, pokušajte
da reinicijalizujete parkirnu kočnicu, bilo guranjem i
povlačenjem komande A
, pritiskajući pedalu kočnice, bilo
dugim povlačenjem komande A
.


7

Nepravilnost u radu akumulatora

-
Paljenje lampice akumulatora zahteva da se vozilo odmah zaustavi,
čim saobraćaj to dozvoli. Zaustavite i imobilizujte vaše vozilo.


- Stegnite električnu parkirnu kočnicu pre gašenja motora.

IX!
134
VOŽNJA
POMOĆ PRI POKRETANJU
NA UZBRDICI
Sistem drži zakočenim na kratko (ot-
prilike 2 sekunde) vaše vozilo pri po-
kretanju na uzbrdici, kako biste imali
vremena da premestite nogu sa pa-
pučice kočnice na papučicu gasa.
Ova funkcija je aktivna samo :


- ako je vozilo potpuno zaustavljeno
pritisnutom papučicom kočnice,

- pri određenim uslovima uzbrdice,

- ako su zatvorena vozačeva vrata.
Funkcija pomoći na uzbrdici ne
može da se deaktivira.

Funkcionisanje


Na uzbrdici, dok je vozilo zau-
stavljeno, vozilo ostaje zakočeno
kratko vreme nakon otpuštanja
papučice kočnice :



- ako ste u prvom stepenu prenosa
ili u neutralnom položaju, ako
imate ručni menjač,

- ako vam je automatski menjač u
položaju D
ili M
.
Na nizbrdici, dok vozilo miruje ili
ide unazad, vozilo ostaje zakoče-
no neko vreme nakon otpuštanja
pedale kočnice.



Ne izlazite iz vozila u toku faze
privremenog zadržavanja pri-
likom pokretanja na uzbrdici.
Ako treba da izađete iz vozila dok
motor radi, zategnite ručno parkirnu
kočnicu i proverite da li je lampica
za parkirnu kočnicu (na instrument
tabli) stalno upaljena.
