2014 CITROEN BERLINGO MULTISPACE Manuales de Empleo (in Spanish)

Cambiar un fusible
Berlingo-2-VP-papier_es_Chap07_Aide rapide_ed01-2014
159
AYUDA RÁPIDA
7
FUSIBLES SITUADOS EN EL
COMPARTIMENTO MOTOR
Después de abrir el capó, suelte y
desplace la caja correspondiente para
acceder a los fusibles. Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba lavaparabrisas y lavaluneta
4 20 Bomba lavafaros
5 15 Órganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Arranque
9 10 Motor de corrección de altura de los faros, caja
gestión de parque
10 30 Órganos del motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda

Cambiar una escobilla del limpiaparabrisas
Berlingo-2-VP-papier_es_Chap07_Aide rapide_ed01-2014
160
Colocación en la posición
especial de las escobillas de
limpiaparabrisas
- Durante el minuto posterior al corte del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobillas a lo largo
de los montantes del parabrisas
(posición especial). Sustitución de una escobilla de
limpiaparabrisas
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata el brazo.
Para poner las escobillas en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas. Sustitución de una escobilla de
limpialuneta
- Levante el brazo y a continuación
suelte la escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
SUSTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS

Remolcar su vehículo
Berlingo-2-VP-papier_es_Chap07_Aide rapide_ed01-2014
161
AYUDA RÁPIDA
7
Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.
REMOLCADO
La anilla de remolcado se encuentra
en la caja de herramientas, situada
debajo del asiento delantero izquierdo.
Por la parte delantera
- Suelte la tapa, presionando en la parte inferior de la misma.
- Enrosque al máximo la anilla amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una moneda o de la parte plana de la
anilla de remolcado.
- Enrosque al máximo la anilla amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional.
Vehículos con caja de
velocidades mecánica (versión
diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.

162
Dimensiones
Berlingo-2-VP-papier_es_Chap08_Caract technique_ed01-2014

163

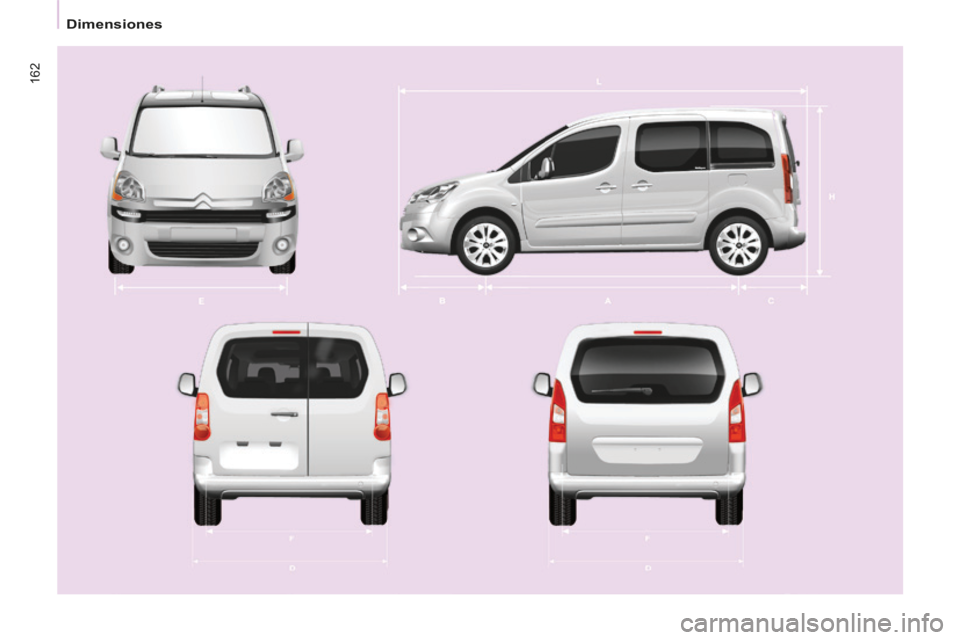

Dimensiones
CARACTERÍSTICAS TÉCNICAS
8
Berlingo-2-VP-papier_es_Chap08_Caract technique_ed01-2014

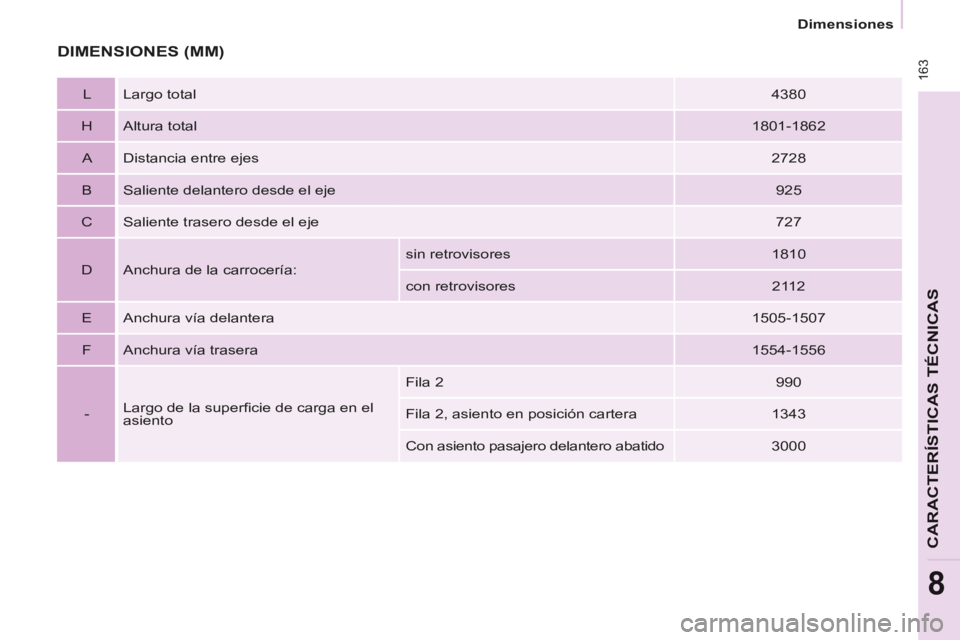

DIMENSIONES (MM)
L Largo total 4380
H Altura total 1801-1862
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727
D Anchura de la carrocería: sin retrovisores
1810
con retrovisores 2112
E Anchura vía delantera 1505-1507
F Anchura vía trasera 1554-1556
- Largo de la superfi cie de carga en el
asiento Fila 2
990
Fila 2, asiento en posición cartera 1343
Con asiento pasajero delantero abatido 3000

164
Dimensiones
Berlingo-2-VP-papier_es_Chap08_Caract technique_ed01-2014

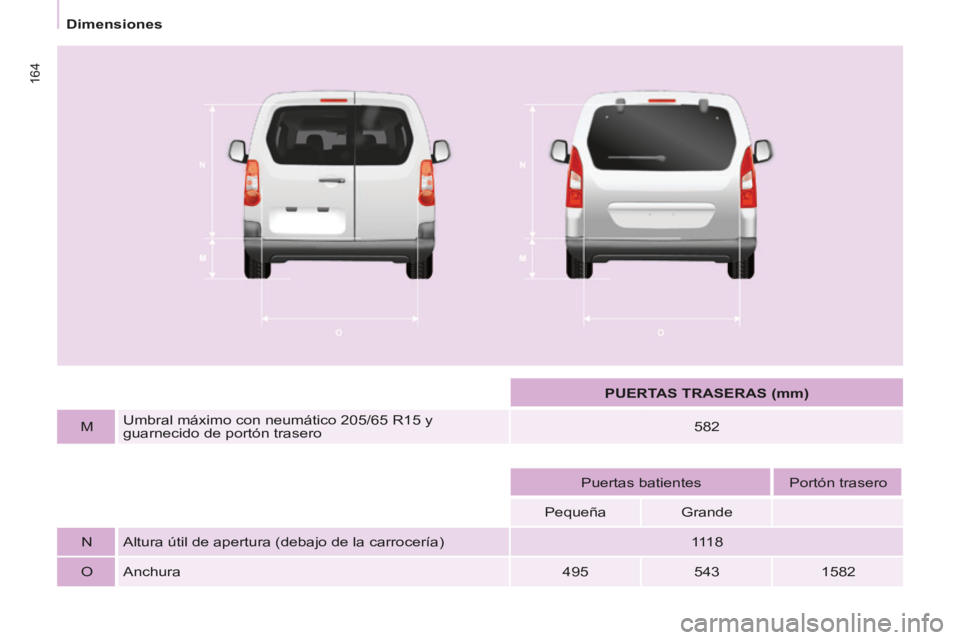

PUERTAS TRASERAS (mm)
M Umbral máximo con neumático 205/65 R15 y
guarnecido de portón trasero 582

Puertas batientes
Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 111 8
O Anchura 495 543 1582

165
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8
Berlingo-2-VP-papier_es_Chap08_Caract technique_ed01-2014

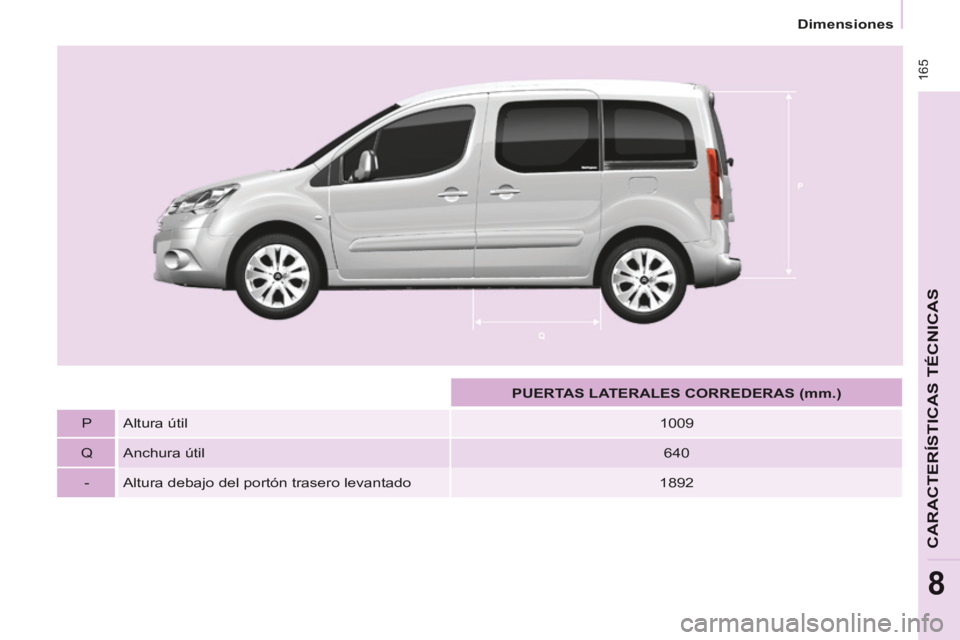

PUERTAS LATERALES CORREDERAS (mm.)
P Altura útil 1009
Q Anchura útil 640
- Altura debajo del portón trasero levantado 1892

Masas
Berlingo-2-VP-papier_es_Chap08_Caract technique_ed01-2014
166
MASAS Y CARGAS REMOLCABLES (KG)
Información general
Para más información, consulte el
permiso de circulación del vehículo.
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte con la Red
CITROËN. La masa de un remolque con frenos
con compensación de carga se puede
aumentar en el límite de la MMA del
conjunto, en la misma medida en
que se reduzca la masa del vehículo
tractor. Atención, el remolcado con un
vehículo tractor poco cargado puede
reducir la adherencia a la vía.
Arrastrando un remolque, está
prohibido superar la velocidad de
80 km/h (respete la legislación vigente
en cada país). Una temperatura exterior elevada
podría provocar una disminución de la
capacidad del vehículo para proteger
el motor; cuando la temperatura
exterior sea superior a 37 °C, limite la
masa remolcada.
La masa en orden de marcha
(MOM) es igual a la masa en vacío +
conductor (75 kg) + depósito lleno al
90%.
Los valores de MMA del conjunto y
de cargas remolcables indicados son
válidos para una altitud máxima de
1 000 metros; la carga remolcable
mencionada reducirse en un 10% por
cada 1 000 metros suplementarios.
