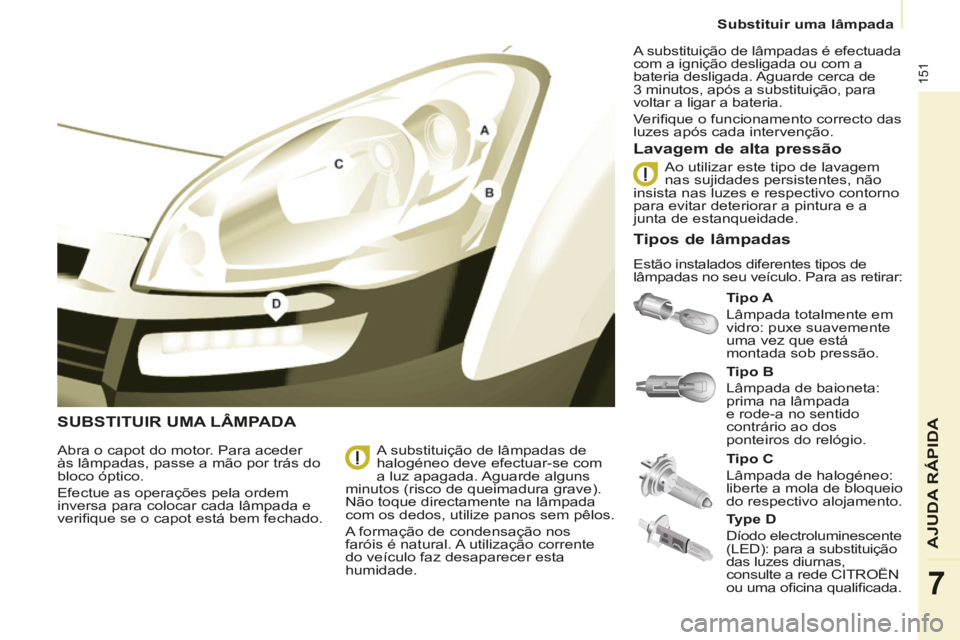

SUBSTITUIR UMA LÂMPADA
Tipo A
Lâmpada totalmente em
vidro: puxe suavemente
uma vez que está
montada sob pressão.
Lavagem de alta pressão
Abra o capot do motor. Para aceder
às lâmpadas, passe a mão por trás do
bloco óptico.
Efectue as operações pela ordem
inversa para colocar cada lâmpada e
verifi que se o capot está bem fechado. Tipo C
Lâmpada de halogéneo:
liberte a mola de bloqueio
do respectivo alojamento. Tipo B
Lâmpada de baioneta:
prima na lâmpada
e rode-a no sentido
contrário ao dos
ponteiros do relógio.
A substituição de lâmpadas de
halogéneo deve efectuar-se com
a luz apagada. Aguarde alguns
minutos (risco de queimadura grave).
Não toque directamente na lâmpada
com os dedos, utilize panos sem pêlos.
A formação de condensação nos
faróis é natural. A utilização corrente
do veículo faz desaparecer esta
humidade. A substituição de lâmpadas é efectuada
com a ignição desligada ou com a
bateria desligada. Aguarde cerca de
3 minutos, após a substituição, para
voltar a ligar a bateria.
Verifi que o funcionamento correcto das
luzes após cada intervenção.
Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nas luzes e respectivo contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.
Tipos de lâmpadas
Estão instalados diferentes tipos de
lâmpadas no seu veículo. Para as retirar:
Type D
Díodo electroluminescente
(LED): para a substituição
das luzes diurnas,
consulte a rede CITROËN
ou uma ofi cina qualifi cada.

Substituir uma lâmpada
Berlingo-2-VP-papier_pt_Chap07_Aide rapide_ed01-2014
152
3. Luzes de mudança de direcção
Tipo B , PY21W - 21W (âmbar)
- Retire a tampa puxando a lingueta em borracha fl exível.
- Rode o porta-lâmpadas um quarto de volta, no sentido
inverso dos ponteiros do relógio.
- Retire a lâmpada pressionando ligeiramente por cima, rodando
no sentido inverso dos ponteiros
do relógio.
- Substitua a lâmpada.
- Verifi que se a tampa está correctamente colocada em toda
a sua periferia para garantir a
estanqueidade.
2. Luzes de presença

Tipo A , W5W - 5W
- Retire a tampa puxando a lingueta em borracha fl exível.
- Retire o porta-lâmpadas montado sob pressão puxando o conector.
- Substitua a lâmpada.
- Verifi que a colocação correcta da tampa em toda a periferia, para
garantir a estanqueidade.
LUZES DIANTEIRAS
1. Luzes de cruzamento / Luzes de estrada
Tipo C , H4 - 55W
- Retire a tampa do centro, puxando a lingueta em borracha
fl exível.
- Desligue o conector eléctrico.
- Desengate a lingueta de bloqueio.
- Substitua a lâmpada, fazendo corresponder a parte metálica
com as ranhuras presentes na
luz.
- Coloque a lingueta de bloqueio.
- Verifi que a colocação correcta da tampa em toda a periferia, para
garantir a estanqueidade.

Substituir uma lâmpada
Berlingo-2-VP-papier_pt_Chap07_Aide rapide_ed01-2014
153
AJUDA RÁPIDA
7
4. Luzes de nevoeiro
Tipo C , H1 - 55W
- Retire os três grampos e o parafuso de
fi xação do pára-lamas, localizados sob o
pára-choques.
- Puxe o pára-lamas para cima.
- Desmonte as luzes de nevoeiro retirando os parafusos acessíveis através do orifício
destinado ao efeito no pára-choques com a
ajuda de uma chave Torx
© 30.
- Solte a luz de nevoeiro premindo o grampo para o libertar.
- Retire a luz de nevoeiro pelo exterior.
- Rode 1/4 de volta a tampa amarela para abrir.
- Retire os grampos que fecham de um lado e do outro o pé da lâmpada para a soltar.
- Retire a lâmpada puxando pelo eixo.
- Introduza a nova lâmpada, aperte novamente os grampos em redor da base da
lâmpada e proceda às operações inversas
para colocar a óptica e o pára-choques.
LUZ DE MUDANÇA DE
DIRECÇÃO LATERAL
Tipo A , WY5W - 5W (âmbar)
- Empurre a luz de mudança
de direcção lateral para trás e
desencaixe-a puxando para a
frente.
- Consulte a rede CITROËN para obter uma nova luz de mudança
de direcção lateral que é uma peça
totalmente moldada.
- Para a montar novamente, encaixe a luz de mudança de direcção
lateral e puxe-a para a frente.
LUZES DO TECTO
Tipo A , 12V5W - 5W
- Desencaixe a tampa transparente deslizando uma chave de
parafusos em cada lado das luzes
do tecto.
- Puxe a lâmpada e substitua-a.
- Encaixe a tampa transparente no respectivo alojamento e certifi que-
se de que está fi xa. Dianteiras/Traseiras

Substituir uma lâmpada
Berlingo-2-VP-papier_pt_Chap07_Aide rapide_ed01-2014
154
LUZES TRASEIRAS
- Identifi que a lâmpada avariada e abra as portas traseiras a 180º.
Rubrica 2, secção "Aberturas".
- Retire os dois parafusos de fi xação com a ajuda da chave de fendas,
localizada na caixa de ferramentas
sob o banco direito.
- A partir do exterior, puxe o bloco óptico.
- Segurando na lâmpada, desligue o conector eléctrico.
Aquando da nova montagem,
tenha o cuidado de colocar
correctamente as linguetas e o fi o
de alimentação para não o entalar.
Depois de substituir a lâmpada da luz
de mudança de direcção traseira, o
tempo de reinicialização é superior a
cerca de 2 minutos. - Afaste as 4 linguetas para extrair o porta-lâmpadas.
- Retire a lâmpada avariada premindo ligeiramente por cima
e rodando no sentido inverso dos
ponteiros do relógio.
- Substitua a lâmpada.
Ao retirar o bloco óptico:
- com a porta traseira, puxe o bloco para o centro do veículo,
- com portas com dobradiças, puxe o bloco para fora.
Para obter mais informações sobre as
lâmpadas, consulte "Tipos de lâmpadas".
1. Luzes de travagem /
luzes de
presença
Tipo B , P21/5W - 21/5W
2. Luzes de mudança de direcção
Tipo B , PY21W - 21W (âmbar)
3. Luzes de marcha-atrás
Tipo B , P21W - 21W
4. Luzes de nevoeiro
Tipo B , P21W - 21W
Lavagem de alta pressão Ao utilizar este tipo de lavagem
nas sujidades persistentes, não
insista nos faróis e o seu contorno
para evitar deteriorar a pintura e a
junta de estanqueidade.

Substituir uma lâmpada
Berlingo-2-VP-papier_pt_Chap07_Aide rapide_ed01-2014
155
AJUDA RÁPIDA
7
LUZES DA CHAPA DE MATRÍCULA
- Desapertar as duas porcas.
- Empurrar as hastes.
- Caso seja necessário, desligar o conector para retirar a lâmpada.
- Substituir a lâmpada.
Na porta
- Afaste o plástico transparente com
uma chave de fendas.
- Substitua a lâmpada .
- Substitua o plástico transparente e pressione em cima.
TERCEIRA LUZ DE TRAVAGEM
Tipo A , W16W - 16W
Com portas com dobradiças
- Desengate o revestimento interior.
- Desligue o conector afastando a respectiva lingueta.
- Rode o porta-lâmpadas um quarto de volta no sentido inverso ao dos
ponteiros do relógio.
- Substitua a lâmpada.
- Coloque o porta-lâmpadas e ligue o conector.
- Coloque o revestimento.
Tipo A , W5W - 5W

Substituir um fusível
Berlingo-2-VP-papier_pt_Chap07_Aide rapide_ed01-2014
156
SUBSTITUIR UM FUSÍVEL
As caixas de fusíveis estão
localizadas:
- na parte inferior do painel de bordo do lado esquerdo (por trás da
tampa),
- sob o capot do motor (junto da bateria).
As designações comunicadas
referem-se aos fusíveis que possam
ser substituídos pelo utilizador com
a ajuda do alicate, localizado atrás
do porta-objectos do painel de
bordo do lado direito. Para efectuar
outras intervenções, contacte a rede
CITROËN ou uma ofi cina qualifi cada.
Remoção e colocação de um
fusível
Substitua sistematicamente um
fusível com defeito por um fusível
de caIibre equivalente.
Para os profi ssionais: para
obter informações completas
relativamente aos fusíveis e relés,
consulte o esquema dos "Métodos"
através da rede.
A CITROËN declina toda a
responsabilidade pelos custos
originados pela reparação do seu
veículo ou falhas resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela rede CITROËN e não instalados
de acordo com as prescrições,
especialmente quando o consumo do
conjunto dos aparelhos suplementares
ligados ultrapassar os 10 miliamperes. Antes de substituir um fusível, é
necessário conhecer a causa do
incidente e solucioná-lo.
● Utilize o alicate.

Substituir um fusível
Berlingo-2-VP-papier_pt_Chap07_Aide rapide_ed01-2014
157
AJUDA RÁPIDA
7
FUSÍVEIS DO PAINEL DE
BORDO
Incline a tampa para aceder aos
fusíveis. Fusíveis
F Amperes
A Atribuição
1 15 Limpa-vidros traseiro
2 - Livre
3 5 Airbag
4 10 Ar condicionado, tomada de diagnóstico, comando
do retrovisor, cablagem das luzes
5 30 Elevador dos vidros
6 30 Fechaduras
7 5 Luz de tecto traseira, luz de leitura de mapas
dianteira, painel do tejadilho
8 20 Auto-rádio, ecrã, detecção de pressão baixa dos
pneus, alarme e sirene
9 30 Tomada de 12 V traseira e dianteira
10 15 Coluna central
11 15 Dispositivo anti-roubo de corrente fraca
12 15 Sensor de chuva e de luminosidade, airbag
13 5 Quadro de bordo
14 15 Ajuda ao estacionamento, comandos do ar
condicionado automático, Kit mãos-livres
15 30 Fechaduras
16 - Livre
17 40 Descongelamento do óculo traseiro/retrovisores

Substituir um fusível
Berlingo-2-VP-papier_pt_Chap07_Aide rapide_ed01-2014
158
FUSÍVEIS DO HABITÁCULO
Fusíveis F Amperes
A Atribuição
1 - Livre
2 20 Bancos aquecidos
3 - Livre
4 15 Relé dos retrovisores rebatíveis
5 15 Relé de tomada para equipamento frigorífi co
