2014.5 Peugeot Partner Manual del propietario (in Spanish)

143
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014
FUSIBLES SITUADOS EN EL
SALPICADERO
Abra la tapa para acceder a los
fusibles.Fusibles
F Amperios
A Función
1 15 Limpialuneta
2 30 Cierre centralizado
3 5 Airbags
4 10 Aire acondicionado, toma de diagnosis, mando del
retrovisor, corrección de altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12
V delantera y trasera
10 15 Columna central 11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbags
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre 17 40 Desempañado de la luneta/retrovisores
AYUDA R

144
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

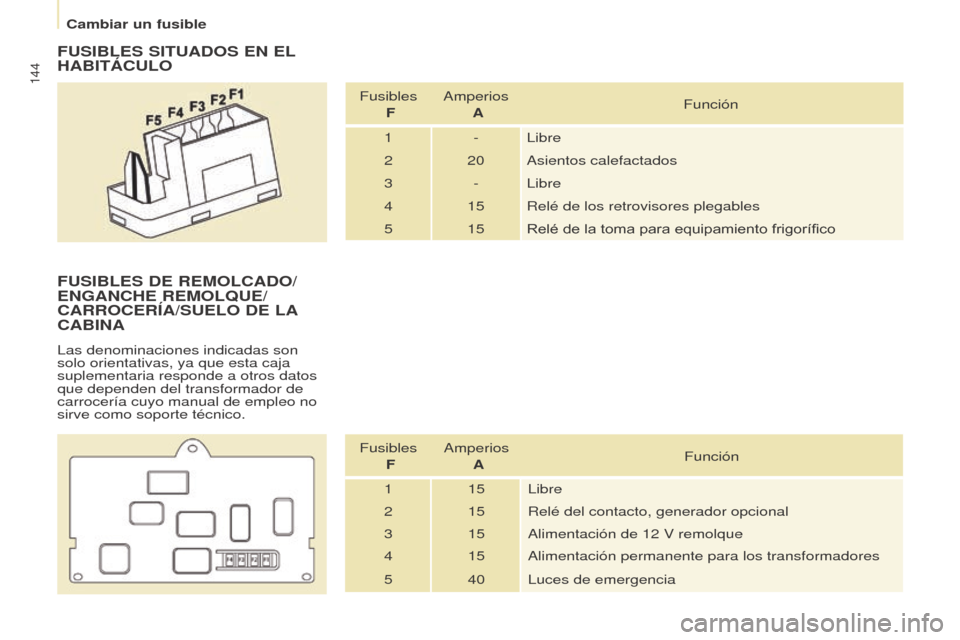

FUSIBLES SITUADOS EN EL
HABITÁCULO
Fusibles F Amperios
A Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico
FUSIBLES DE REMOLCADO/
ENGANCHE REMOLQUE/
CARROCERÍA/SUELO DE LA
CABINA
Las denominaciones indicadas son
solo orientativas, ya que esta caja
suplementaria responde a otros datos
que dependen del transformador de
carrocería cuyo manual de empleo no
sirve como soporte técnico.
Fusibles F Amperios
A Función
1 15 Libre
2 15 Relé del contacto, generador opcional
3 15 Alimentación de 12
V remolque
4 15 Alimentación permanente para los transformadores
5 40 Luces de emergencia
Cambiar un fusible

145
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014
FUSIBLES SITUADOS EN EL
COMPARTIMENTO MOTOR
Después de abrir el capó,
desenganche y desplace la caja para
acceder a los fusibles.Fusibles
F Amperios
A Función
1 20 Control motor
2 15 Claxon
3 10 Bomba de lavaparabrisas y lavaluneta
4 20 Bomba de lavafaros o LED
5 15
ó

rganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Motor de arranque
9 10 Motor de corrección de altura de los faros, caja de
gestión de parque
10 30 Partes del motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda
AYUDA R

146
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

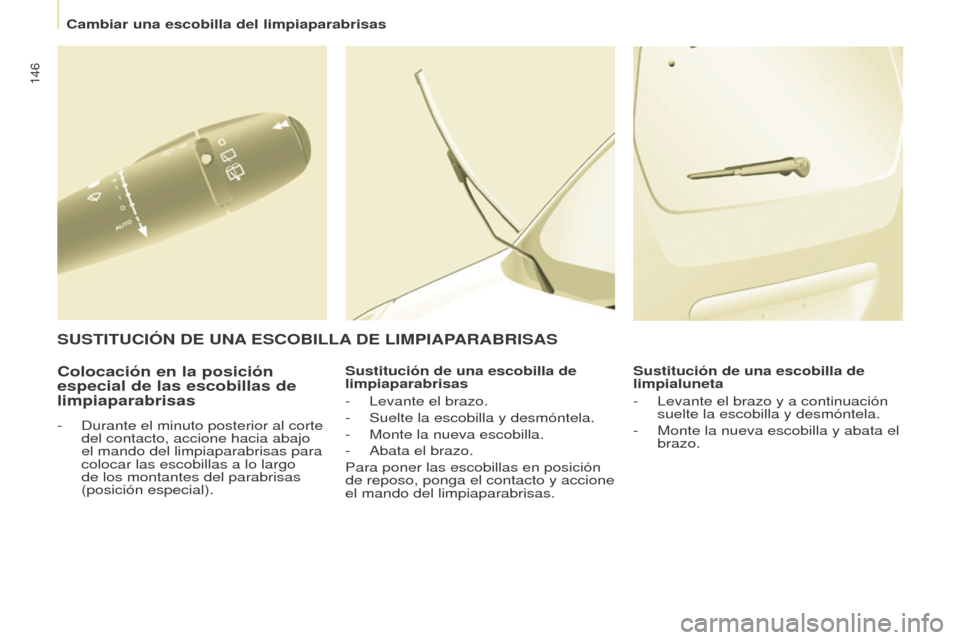

Colocación en la posición
especial de las escobillas de
limpiaparabrisas
- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobillas a lo largo
de los montantes del parabrisas
(posición especial). Sustitución de una escobilla de
limpiaparabrisas
-

Levante el brazo.
-
Suelte la escobilla y desmóntela.
- Monte la nueva escobilla .
-

Abata el brazo.
Para poner las escobilla

s en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas. Sustitución de una escobilla de
limpialuneta
-

Levante el brazo y a continuación
suelte la escobilla

y desmóntela.
- Monte la nueva escobilla y abata el
brazo.
SUSTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS
Cambiar una escobilla del limpiaparabrisas

147
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014
Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.
REMOLCADOPor la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
-

Enrosque al máximo la anilla

amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla
de remolcado.
-

Enrosque al máximo la anilla

amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional.
Este procedimiento requiere utilizar
la anilla de remolcado incluida con el
utillaje facilitado para cambiar una rueda.
Vehículos con caja de
velocidades mecánica
(versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
Capítulo 9, apartado "Cambio de
una rueda".
AYUDA R

148
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014

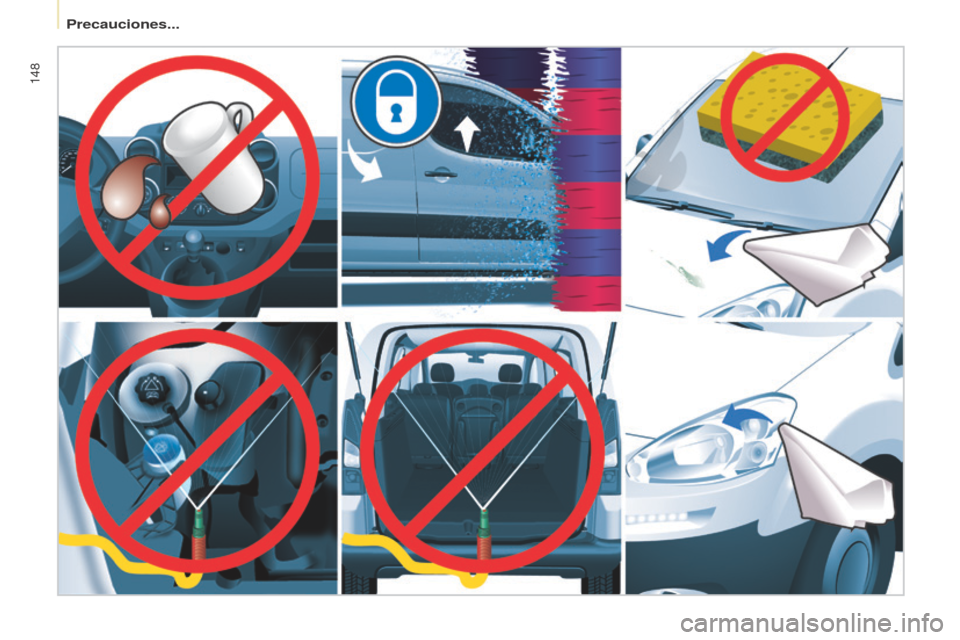

Precauciones...

149
Partner-2-VU_es_Chap08_Aide-rapide_ed02-2014
AYUDA R

150
Partner-2-VU_es_Chap09_Caract-technique_ed02-2014

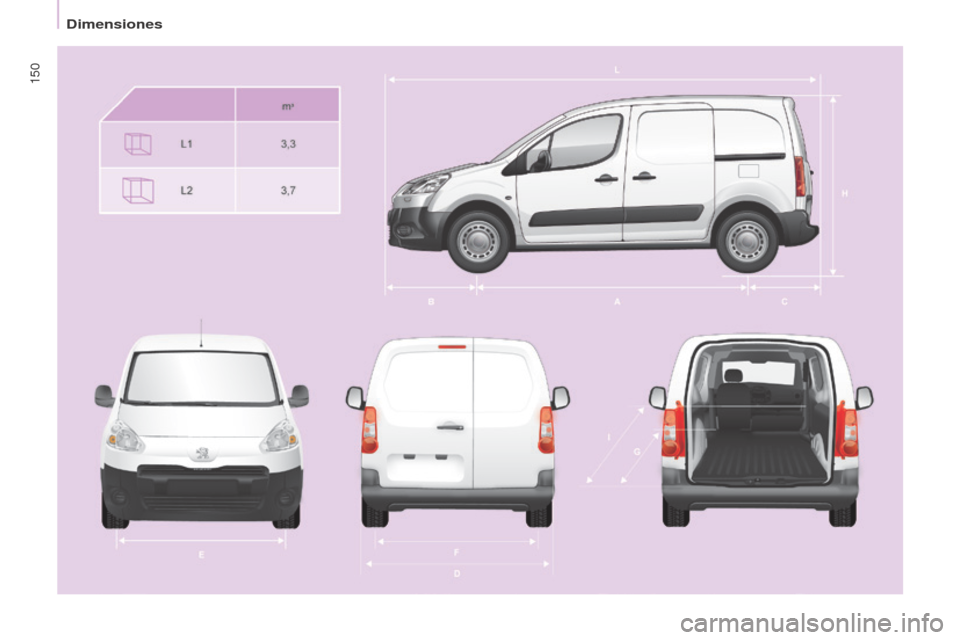

Dimensiones
