PEUGEOT & TOTAL,
¡UNA ASOCIACIóN AL
S

ERVICIO

DEL

RENDIMIENTO
!
La innovación, la clave del éxito
El equipo de investigación y desarrollo TOTAL
trabaja junto con los equipos de PEUGEOT
para elaborar lubricantes de alta calidad que
respondan a las últimas innovaciones técnicas
de los vehículos PEUGEOT. Para usted es una
garantía de optimización de las prestaciones y de
protección del motor de su vehículo a largo plazo.
El 208

H
Ybrid FE demuestra la capacidad
de PEUGEOT y TOTAL para desarrollar las
tecnologías más innovadoras y avanzar de otra
forma hacia el futuro.

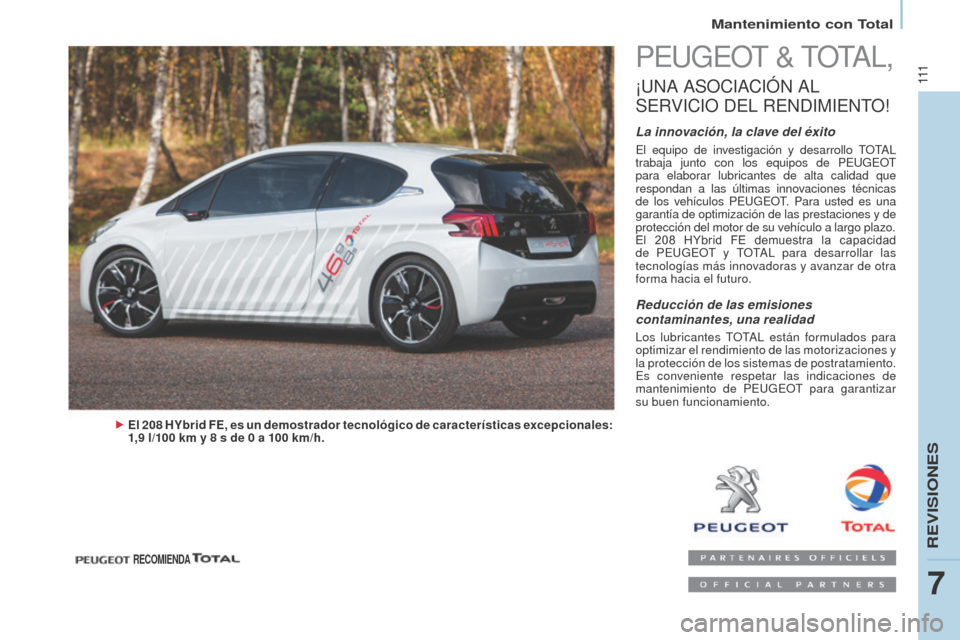

El 208 HYbrid FE, es un demostrador tecnológico de características excepcionales:
1 ,9 l/100 km y 8 s de 0 a 100 km/h.
Reducción de las emisiones
contaminantes, una realidad
Los lubricantes TOTAL están formulados para
optimizar el rendimiento de las motorizaciones y
la protección de los sistemas de postratamiento.
Es conveniente respetar las indicaciones de
mantenimiento de PEUGEOT para garantizar
su buen funcionamiento.
RECOMIENDA
REVISIONES
7
Mantenimiento con Total
REVISIONES
7

11 2
Partner-2-VU_es_Chap07_Verification_ed02-2014
APERTURA DEL CAPÓSoporte de capó
Fije el soporte en su alojamiento,
identificado con una pegatina en
el lado izquierdo del vehículo, para
mantener el capó abierto.
Antes de cerrar el capó, vuelva a
poner el soporte en su alojamiento sin
forzar mucho.
Desde el exterior
Levante ligeramente el capó poniendo
la mano debajo del capó, palma hacia
abajo a fin de facilitarle el acceso a la
palanca.
Con esta mano, empuje la palanca
hacia la izquierda. Levante el capó.
Desde el interior
Tire hacia usted del mando situado
debajo del panel de instrumentos.
El capó motor se desbloquea.
Para cerrar
Baje el capó y suéltelo al final del
recorrido. Compruebe el bloqueo
correcto del capó.
Evite maniobrar el capó con viento
violento.
Apertura del capó

11 3
Partner-2-VU_es_Chap07_Verification_ed02-2014
MOTOR GASOLINA
1. Depósito de lavaparabrisas delantero.
2. Caja de fusibles.
3.
Depósito del líquido de
refrigeración motor

. Conexiones batería :
+

Punto metálico positivo.
-


Punto metálico negativo (masa).
T

enga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó
motor.
4.
Depósito del líquido de frenos y de
embrague.
5.
Filtro de aire.
6.

V
arilla nivel de aceite.7.

Llenado del aceite motor
.
8. Depósito del líquido de dirección
asistida.
REVISIONES
7
Bajo capó

11 4
Partner-2-VU_es_Chap07_Verification_ed02-2014
MOTOR DIESEL
4. Depósito del líquido de frenos y de
embrague.
5.

Filtro de aire.
6.


V
arilla de nivel de aceite. 7.
Llenado del aceite motor .
8.
Depósito del líquido de dirección
asistida.
9.


Bomba de cebado.
1.

Depósito de lavaparabrisas
delantero.
2.

Caja de fusibles.
3.


Depósito del líquido de
refrigeración motor

. Conexiones batería :
+

Punto metálico positivo.
-


Punto metálico negativo (masa).
T

enga cuidado cuando vaya a realizar cualquier intervención debajo del\
capó motor.
Bajo capó

11 5
Partner-2-VU_es_Chap07_Verification_ed02-2014
NIVELESCambio de aceite
Debe efectuarse imperativamente en
los intervalos previstos conforme al
plan de mantenimiento del fabricante.
Consulte las recomendaciones en la
red PEUGEOT.
Antes de efectuar el llenado, saque la
varilla de nivel manual.
Compruebe el nivel después del llenado
(no debe sobrepasar el nivel máximo).
Enrosque el tapón del cárter antes de
cerrar de nuevo el capó.
Nivel del líquido de frenos
El cambio debe efectuarse
imperativamente en los intervalos
previstos, conforme al plan de
mantenimiento del fabricante.
Utilice los líquidos recomendados por el
fabricante que cumplen las Normas DOT4.
El nivel debe estar entre las marcas
MINI y MAXI situadas en el depósito.
La necesidad de efectuar una puesta a
nivel del líquido con frecuencia indica
un fallo que se debe controlar lo antes
posible en la red PEUGEOT o en un
taller cualificado.
Testigos
Si es necesario desmontar/montar
la tapa estilo del motor, manipúlela
con cuidado para no deteriorar las
grapas de fijación.
Nivel de aceite
Se recomienda efectuar este control
cada 5 000 kms y completar el nivel si es
necesario entre dos cambios de aceite.
La revisión se realiza con el vehículo
en horizontal y el motor frío,
sirviéndose de la varilla manual.
Varilla de nivel manual
Elección del grado de viscosidad
En todos los casos, el aceite escogido
deberá responder a las exigencias
descritas en el plan de mantenimiento
del fabricante.
Estas operaciones corresponden al
mantenimiento habitual para verificar el
funcionamiento correcto del vehículo.
Consulte las recomendaciones en la red PEUGEOT
o en el carnet de mantenimiento - mantenimiento
y condiciones de garantía que se incluye en la
carpeta de la documentación de a bordo.
La verificación mediante los
testigos del cuadro de a bordo se
detalla en el capítulo 3, apartado
"Puesto de conducción".
En la varilla de nivel hay
2

marcas:
A = máximo
Si sobrepasa esta marca
consulte en la red PEUGEOT
o en un taller cualificado.
B = mínimo
Nunca debe estar por
debajo de esta marca.
Para preservar la
fiabilidad de los motores
y los dispositivos de
anticontaminación, se
prohibe utilizar aditivos
en el aceite motor.
REVISIONES
7
Niveles

11 6
Partner-2-VU_es_Chap07_Verification_ed02-2014
Nivel del líquido de
refrigeración
Utilice exclusivamente el líquido
recomendado por el fabricante.
De lo contrario, podría deteriorar
gravemente su motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura
del líquido de refrigeración. Este
motoventilador puede funcionar con el
contacto cortado. Además, dado que
el circuito de refrigeración está bajo
presión, debe esperar al menos una
hora tras haber parado el motor para
intervenir.
Para evitar el riesgo de quemaduras,
desenrosque el tapón 1/4 de vuelta
para dejar que disminuya la presión.
Una vez haya disminuido la presión,
retire el tapón y complete el nivel con
líquido de refrigeración.
La necesidad de añadir líquido con
frecuencia indica un fallo que se debe
controlar lo antes posible en la red
PEUGEOT.
Nivel del líquido de dirección asistida
Con el vehículo sobre suelo horizontal
y el motor frío, desenrosque el tapón
solidario a la varilla y compruebe el
nivel, que debe situarse entre las
marcas MINI y MAXI. Para regenerar el filtro, se recomienda
circular lo antes posible, y cuando las
condiciones de circulación lo permitan,
a una velocidad de 60
km/h o superior
durante al menos cinco minutos (hasta
que el mensaje desaparezca y se
extinga el testigo de servicio).
Durante la regeneración del filtro de
partículas, pueden constatarse ruidos
de relé debajo del salpicadero.
Si el mensaje no desaparece o
el testigo de servicio permanece
encendido, consulte en la red
PEUGEOT o en un taller cualificado.
Puesta a nivel
El nivel debe estar situado entre las
marcas MINI y MAXI señaladas en el
vaso de expansión. Si el complemento
es superior a 1

litro acuda a la red
PEUGEOT o a un taller cualificado
para proceder a la revisión del circuito.
Nivel del líquido lavaparabrisas
y lavafaros
Para una calidad óptima de limpieza
y por su propia seguridad, se
recomienda utilizar los productos de la
gama PEUGEOT.
Para garantizar una limpieza óptima
y evitar la escarcha, la puesta a nivel
o el cambio de este líquido no debe
efectuarse con agua.
Capacidad del depósito lavaparabrisas:
aproximadamente 3
litros.
Si su vehículo está equipado con
lavafaros, la capacidad del depósito es
de 6
litros.
Nivel de aditivo gasoil
(Diésel con filtro de
partículas)
Puesta a nivel
El nivel de este aditivo debe
completarse lo antes posible e
imperativamente en la red PEUGEOT
o en un taller cualificado.
Productos usados
Evite cualquier contacto prolongado
del aceite usado con la piel.
El líquido de frenos es nocivo para la
salud y muy corrosivo.
No tire el aceite usado, el líquido de
frenos ni el líquido de refrigeración en
las alcantarillas o al suelo; vacíelo en
los contenedores específicos para ello
de la red PEUGEOT.
El nivel mínimo de este aditivo se indica
mediante el encendido del testigo de
servicio, acompañado de una señal
sonora y de un mensaje en la pantalla.
La indicación del nivel mínimo con
el motor en marcha se debe a un
principio de saturación del filtro de
partículas (condiciones de circulación
de tipo urbano excepcionalmente
prolongadas: velocidad reducida,
atascos...).
Niveles

11 7
Partner-2-VU_es_Chap07_Verification_ed02-2014
CONTROLESFiltro de carbón y filtro de polen
Los filtros se pueden cambiar a través
de una trampilla de acceso.
El filtro de carbón permite un filtrado
permanente y la eliminación de la
suciedad.
Un filtro de polen sucio puede
deteriorar las prestaciones del sistema
de aire acondicionado y generar olores
no deseados.
Se recomienda utilizar un filtro de
polen combinado. Gracias a su
segundo filtro activo específico,
contribuye a la purificación del aire
aspirado por los ocupantes y a la
limpieza del habitáculo (reducción de
los síntomas alérgicos, de los malos
olores y de los depósitos grasos).
Batería
Antes de la llegada del verano o del
invierno, revise la batería en la red
PEUGEOT o en un taller cualificado.
Pastillas de freno
El desgaste de los frenos depende del estilo
de conducción, especialmente en el caso de
los vehículos que se utilizan en ciudad para
recorridos cortos. Puede resultar necesario
realizar el control del estado de los frenos
incluso entre las revisiones del vehículo.
Si no hay fuga en el circuito, una disminución
importante del nivel del líquido de frenos
indica un desgaste de las pastillas de freno.
Estado de desgaste de los
discos/tambores de freno
Para más información relativa al
control del estado de los discos/
tambores de freno, acuda a la red
PEUGEOT.
Freno de estacionamiento
Un gran recorrido del freno de
estacionamiento, o la constatación de
una pérdida de eficacia de este sistema
exige la realización de un reglaje incluso
entre dos revisiones.
Lleve el vehículo a la red PEUGEOT o a un taller
cualificado para proceder a la revisión del sistema.
Consulte el carnet de
mantenimiento - mantenimiento y
condiciones de garantía para conocer
la periodicidad de sustitución de estos
elementos.
En función del entorno (atmósfera
polvorienta...) y del uso del vehículo
(conducción urbana...) duplique los
cambios si es necesario.
REVISIONES
7
Controles

11 8
Partner-2-VU_es_Chap07_Verification_ed02-2014
Purga del agua contenida en el
filtro de gasoilCaja de velocidades manual
Controle el nivel según el plan de
mantenimiento del fabricante.
Utilice únicamente productos
recomendados por PEUGEOT
o productos de calidad y de
características equivalentes.
Con el fin de optimizar el
funcionamiento de órganos tan
importantes como el circuito de
frenada, PEUGEOT selecciona y
ofrece productos muy específicos.
Para no dañar los órganos eléctricos,
queda totalmente prohibido utilizar el
lavado a alta presión para limpiar el
compartimento motor.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo que
se pueda formar en los discos y las
pastillas de freno puede disminuir
la eficacia de la frenada. Efectúe
maniobras de frenada suaves para
secar y deshelar los frenos.
Si este testigo se enciende,
purgue el filtro. En caso contrario,
púrguelo regularmente cada vez
que cambie el aceite del motor.
Para evacuar el agua, afloje el tornillo
de purga situado en el filtro.
Opere hasta la evacuación completa
del agua en el tubo transparente y
después apriete el tornillo de purga.Filtro de partículas (Diésel)
El mantenimiento del filtro
de partículas debe realizarse
imperativamente en la red PEUGEOT.
Al acelerar, después de una
circulación prolongada del vehículo
a muy baja velocidad o al ralentí,
excepcionalmente puede constatar
unas emisiones de vapor de agua por
el escape. Este vapor de agua no tiene
consecuencias en el comportamiento
del vehículo ni repercute en el medio
ambiente.
Filtro de aceite
Sustituya periódicamente el filtro,
según la recomendación del plan de
mantenimiento del fabricante.
Los motores HDi incorporan una
tecnología avanzada. Cualquier
intervención requiere una
cualificación particular garantizada por
la res PEUGEOT.
Según destino.
Controles
