2013 Peugeot 508 RXH Manual do proprietário (in Portuguese)

.
47
Sistema híbrido

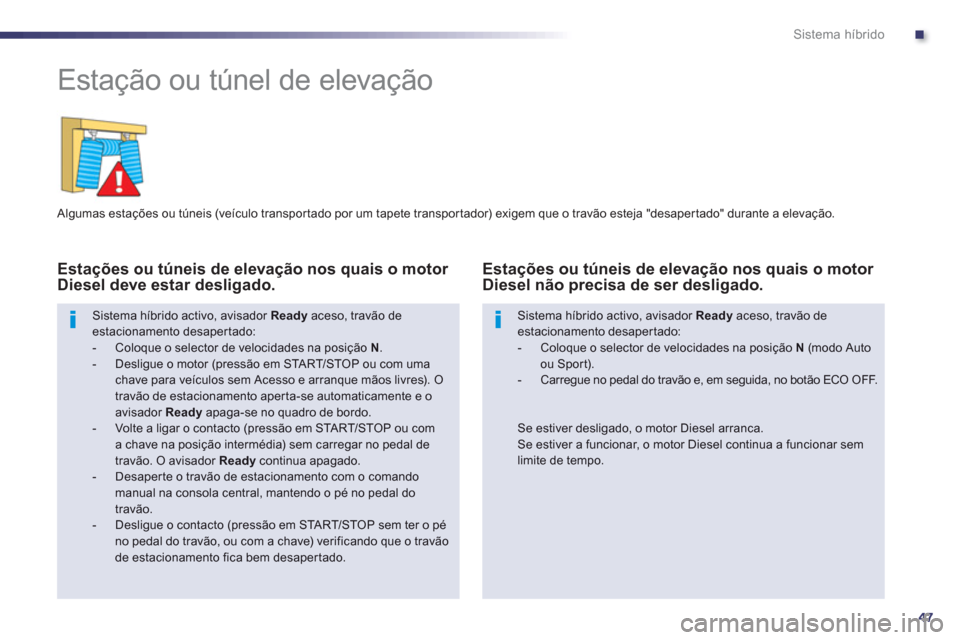

Estação ou túnel de elevação

Algumas estações ou túneis (veículo transpor tado por um tapete transpor tador) exigem que o travão esteja "desaper tado" durante a elevação.


Estações ou túneis de elevação nos quais o motor Diesel deve estar desligado.
Sistema híbrido activo, avisador Ready
aceso, travão de estacionamento desapertado: - Coloque o selector de velocidades na posição N.- Desligue o motor (pressão em STA R T/STOP ou com uma chave para veículos sem Acesso e arranque mãos livres). Otravão de estacionamento aperta-se automaticamente e oavisador Ready
apaga-se no quadro de bordo. - Volte a ligar o contacto (pressão em START/STOP ou com
a chave na posição intermédia) sem carregar no pedal de travão. O avisador Readycontinua apagado.- Desaper te o travão de estacionamento com o comando manual na consola central, mantendo o pé no pedal do travão.- Desligue o contacto (pressão em STA R T/STOP sem ter o pé no pedal do travão, ou com a chave) verificando que o travão de estacionamento fica bem desaper tado.



Sistema híbrido activo, avisador Readyaceso, travão deestacionamento desapertado:


- Coloque o selector de velocidades na posição N
(modo Auto ou Sport).

- Carregue no pedal do travão e, em seguida, no botão ECO OFF.


Estações ou túneis de elevação nos quais o motor Diesel não precisa de ser desligado.


Se estiver desligado, o motor Diesel arranca.
Se estiver a funcionar, o motor Diesel continua a funcionar sem limite de tempo.

48
Sistema híbrido

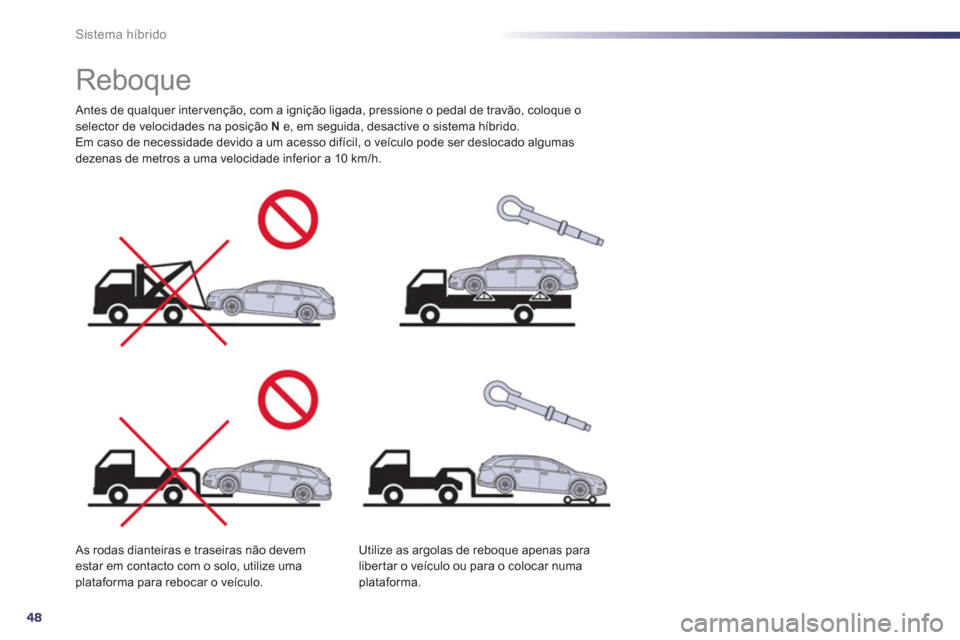

Reboque


Antes de qualquer inter venção, com a ignição ligada, pressione o pedal de travão, coloque o
selector de velocidades na posição N
e, em seguida, desactive o sistema híbrido.
Em caso de necessidade devido a um acesso difícil, o veículo pode ser deslocado algumas
dezenas de metros a uma velocidade inferior a 10 km/h.

As rodas dianteiras e traseiras não devem
estar em contacto com o solo, utilize uma
plataforma para rebocar o veículo.
Utilize as argolas de reboque apenas para
liber tar o veículo ou para o colocar numa
plataforma.

1
49
O controlo de funcionamento








Quadro de bordo



1.
Indicador de consumo/gestão de energia
(potência disponível em percentagem).
Para mais informações, consulte o capítulo
"Sistema híbrido".

2.
Avisador Ready
.
Indica que o veículo está pronto a circular.

3.
Indicador de temperatura do óleo do motor.

4.
Manómetro de combustível.

5.
Indicador de temperatura do líquido de
arrefecimento.

6.
Contador de velocidade (km/h ou mph).

7.
Instruções do regulador ou do limitador de
velocidade.

A.
Reóstato de iluminação geral.

B.
Apresentação do histórico de alertas
Informações de manutenção .

C.
Reposição do conta-quilómetros diário.

8.
Posição do selector e da relação da caixa
de velocidades manual pilotada.

9.
Zona de visualização: fluxo híbrido,
mensagens de aler ta ou do estado das
funções, computador de bordo.

10.
Conta-quilómetros diário (km ou milhas).

11.
Limpeza automática
Indicador de manutenção
(km ou milhas) de seguida,
conta-quilómetros.
Estas duas funções são apresentadas
sucessivamente ao ligar a ignição.



Mostradores e visores
Te c l a s d e c o m a n d o

50
O controlo de funcionamento









Luzes avisadoras

Referências visuais que informam o condutor
relativamente ao funcionamento de um
sistema (luzes avisadoras de marcha ou de
neutralização) ou ao aparecimento de uma
anomalia (luz avisadora de alerta
).

Ao ligar a ignição

Determinadas luzes avisadoras de alerta
acendem-se durante alguns segundos quando
se liga a ignição, no quadro de bordo e/ou no
ecrã do quadro de bordo.
Aquando do arranque do motor, estas luzes
devem apagar-se.
Em caso de persistência, antes de colocar o
veículo em movimento, consulte a respectiva
indicação de aler ta.


Avisos associados

O acendimento de determinadas luzes
avisadoras pode ser acompanhado por um
sinal sonoro e uma mensagem no ecrã do
quadro de bordo.
O acendimento da luz avisadora pode ser fixo
ou intermitente.
Determinadas luzes avisadoras
podem apresentar os dois tipos de
acendimento. Apenas a relação do
tipo de acendimento com o estado de
funcionamento do veículo permitem
determinar se a situação é normal ou se
está presente uma anomalia.
1
2
2
2
3
3
3
2
3
3












Ecrã do quadro de bordo



Com o veículo parado
, utilizar o botão no
lado esquerdo do volante para navegar nos
menus e configurar os parâmetros do veículo
(equipamentos de condução e conforto, ...).


- Rotação (fora do menu): apresentação das
diferentes funções activas disponíveis.

- Pressão: aceder ao menu geral, validar a
selecção.

- Rotação (no menu): deslocar-se para cima
ou para baixo no menu.




Menu geral


Parâmetros do veículo
Regulações do quadro de bordo

Pré-aquecimento/Pré-ventilação


Acolhimento condutor


Destranca. apenas mala

Ajuda à condução

Velocidades memorizadas
Limpa-vidros TR com MA
Travão estaciona. auto.

Iluminação

Iluminação de acolhimento
Iluminação de acompanhamen.
Farois direccionais

Parâmetros





Idioma


Unidade

Consumo
Te m p e r a t u r a

Harmonia


3
1
2
2
3
2
3
1
2

1
51
O controlo de funcionamento

Luzes avisadoras de marcha

O acendimento, no quadro de bordo e/ou no ecrã do quadro de bordo, de uma das luzes avisadoras seguintes confirma o accionamento do sistema correspondente.




Avisador



Estado



Causa



Acções/Observações







Luz de mudança de
direcção esquerda


intermitente com
avisador sonoro. O comando de iluminação está
accionado para baixo.






Luz de mudança
de direcção direita



intermitente com
avisador sonoro. O comando de iluminação está
accionado para cima.






Luzes de
presença


fixo. O comando de iluminação encontra-se
na posição "Luzes de presença".






Luzes de
cruzamento


fixo. O comando de iluminação encontra-se
na posição "Luzes de cruzamento".






Luzes de estrada


fixo. O comando de iluminação é
accionado na direcção do utilizador. Puxe o comando para regressar às luzes de
cruzamento.
Ready

(pronto) fixo. O veículo está pronto para circular e
pode pressionar o acelerador. O tempo de acendimento da luz avisadora corresponde à
implementação da alta tensão no veículo.





Luzes de
nevoeiro
traseiras


fixo. As luzes traseiras de nevoeiro
encontram-se accionados. Rode o anel do comando para trás para desactivar as
luzes de nevoeiro.

Para mais informações sobre o comando de iluminação, consulte a rubrica correspondente.



Assistente de
luzes de estrada
fixo. O comando de iluminação é
accionado para si e a tecla é
activada.
O respectivo avisador acende-se. A câmara, presente no retrovisor interior, autoriza ou
não a inversão das luzes de estrada com as luzes de
cruzamento, consoante a iluminação exterior e as
condições de circulação.
Puxe o comando de iluminação para regressar às
luzes de cruzamento.

52
O controlo de funcionamento


Avisador



Estado



Causa



Acções/Observações








Pré-aquecimento
motor Diesel


fixo. O botão de arranque " START/
STOP" foi accionado(Contacto)
.
Aguarde que o avisador se apague antes de efectuar o arranque .
Quando este se apagar, o arranque é imediato, na condição de
manter o pedal de travão pressionado para os veículos de caixa
automática ou caixa manual pilotada; ou desembraiado para os
veículos de caixa manual.
A duração de acendimento é determinada pelas condições climáticas
(até cerca de trinta segundos em condições climáticas extremas).
Se não for possível efectuar o arranque do motor, ligue novamente a
ignição e espere que o avisador se apague e, em seguida, efectue o
arranque do mesmo.


Travão de estacionamentofixo. O travão de estacionamento encontra-se engrenado ou
desengrenado de forma
incorrecta. Desengrene o travão de estacionamento para apagar o avisador; p
éno pedal do travão.
Respeite as instruções de segurança.
Para mais informações sobre o travão de estacionamento, consulte
a rubrica "Travão de estacionamento".
Desactivação das funções automáticas do travão deestacionamentoeléctrico
fixo. As funções "travagem automática" (aquando do cor te do motor) e "destravagem automática" estão desactivadas ou avariadas. Active a função (consoante destino) através do menu de configuração
do veículo ou consulte a rede PEUGE
OT ou uma oficina qualificada
se o travão não puder ser activado/desactivado automaticamente.
O travão pode ser desactivado manualmente utilizando o
procedimento de desbloqueio de emergência.
Para obter mais informações sobre o travão de estacionamento
eléctrico, consulte a rubrica correspondente.



Pé no travão


intermitente. Se mantiver demasiado tempo o
veículo numa subida com a ajuda
do acelerador, a embraiagem
sobreaquece. Utilize o pedal do travão e/ou o travão de estacionamento eléctrico.

1
53
O controlo de funcionamento


Avisador



Estado



Causa



Acções/Observações

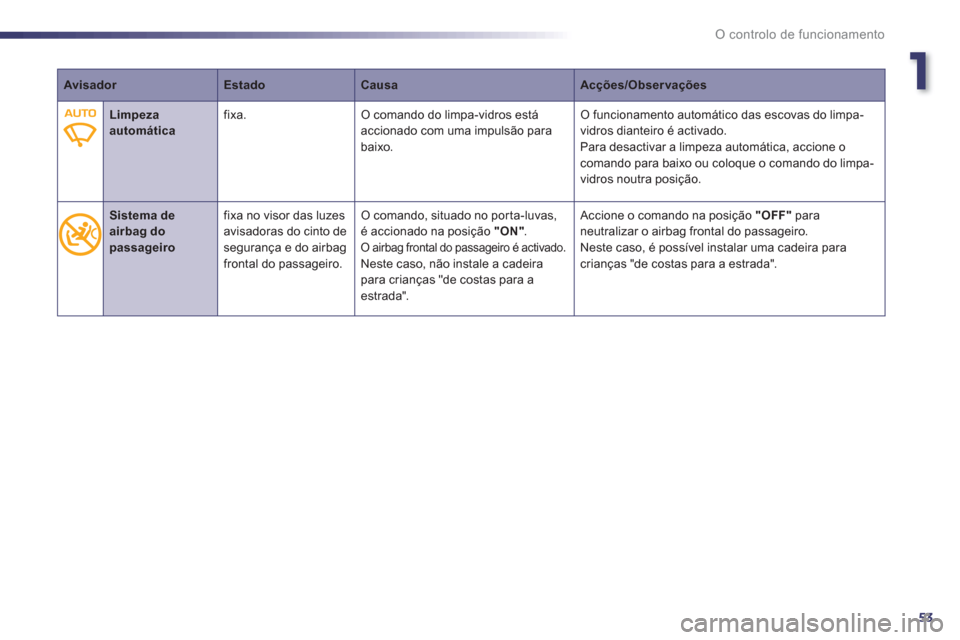

Limpeza
automática


fixa. O comando do limpa-vidros está
accionado com uma impulsão para
baixo. O funcionamento automático das escovas do limpa-
vidros dianteiro é activado.
Para desactivar a limpeza automática, accione o
comando para baixo ou coloque o comando do limpa-
vidros noutra posição.




Sistema de
airbag do
passageiro
fixa no visor das luzes
avisadoras do cinto de
segurança e do airbag
frontal do passageiro. O comando, situado no por ta-luvas,
é accionado na posição "ON"
.
O airbag frontal do passageiro é activado. Neste caso, não instale a cadeira
para crianças "de costas para a
estrada". Accione o comando na posição "OFF"
para
neutralizar o airbag frontal do passageiro.
Neste caso, é possível instalar uma cadeira para
crianças "de costas para a estrada".

54
O controlo de funcionamento










Luzes avisadoras de neutralização

O acendimento de um dos seguintes avisadores confirma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e uma mensagem no ecrã do quadro de bordo.



Avisador



Estado



Causa



Acções/Observações








Sistema de
airbag do
passageiro



fixo no quadro de bordo
e/ou no ecrã das luzes
avisadoras dos cintos de
segurança e do airbag
frontal do passageiro.
O comando, situado no por ta-luvas,
encontra-se accionado para a
posição " OFF
".
O airbag frontal do passageiro
encontra-se neutralizado.

Accione o comando para a posição " ON
" para activar
o airbag frontal do passageiro.
Neste caso, não instale uma cadeira para crianças
"de costas para a estrada".


Controlodinânimo de estabilidade CDS/ASR
fixo. A tecla (situada na placa escamoteável, em baixo, do lado esquerdo do painel
de bordo), encontra-se accionada. A luz avisadora está acesa.O CDS/ASR está desactivado.CDS: controlo dinâmico de estabilidade.
ASR: antipatinagem das rodas.Prima a tecla para activar o
CDS/ASR. A respectivaluz avisadora apaga-se. O sistema CDS/ASR é activado automaticamente
aquando do arranque do veículo.
Em caso de desactivação, o sistema reactiva-se
automaticamente a partir dos 50 km/h.
