2013 Peugeot 508 RXH Manual do proprietário (in Portuguese)

8
199
Informações práticas







Indicadores de mudança de direcção (modelo de halogéneo)



)
Empurrar a roda a fundo para o interior
para aceder facilmente ao guarda-lamas.

)
Retire os dois parafusos de fixação da
tampa de acesso, situada na cava da roda.

)
Entreabra o guarda-lamas.
)
Rodar um quarto de volta o caquilho da
lâmpada e retirá-lo.

)
Desligar o conector do casquilho da
lâmpada.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar uma oficina qualificada ou a
rede PEUGEOT.

















Luzes de mudança de direcção
laterais integradas
Para a substituição destas lâmpadas, deve
consultar uma oficina qualificada ou a rede
PEUGEOT.








Focos dos retrovisores
exteriores
Para a substituição do diodo
electroluminescente-LED, deve consultar uma
oficina qualificada ou a rede PEUGEOT.

200
Informações práticas


1.
Luzes de travagem
(diodos emissores de luz, LED).


2.
Luzes de marcha atrás (W19W).


3.
Luzes de mudança de direcção
(PY21W âmbar).


4.
Luzes de presença
(diodos emissores de luz, LED).


5.
Luzes de nevoeiro
(diodos emissores de luz, LED).























Luzes traseiras





























Indicadores de direcção
(nos guarda-lamas)


)
Abrir a mala.

)
Retirar a espuma de estanqueidade.

)
Desligar o conector da luz.

)
Retirar a porca de fixação da luz.
)
Tirar com cuidado a luz pelo exterior.

)
Retirar a espuma de estanqueidade.

)
Desengatar o porta-lâmpada.

)
Rodar um quarto de volta a lâmpada e
substituí-a.
Para a montagem, efectuar as operações pela
ordem inversa.



Substituição das
luzes de diodos
electroluminescentes-LED
Para a substituição, consulte uma
oficina qualificada ou a rede PEUGEOT.

8

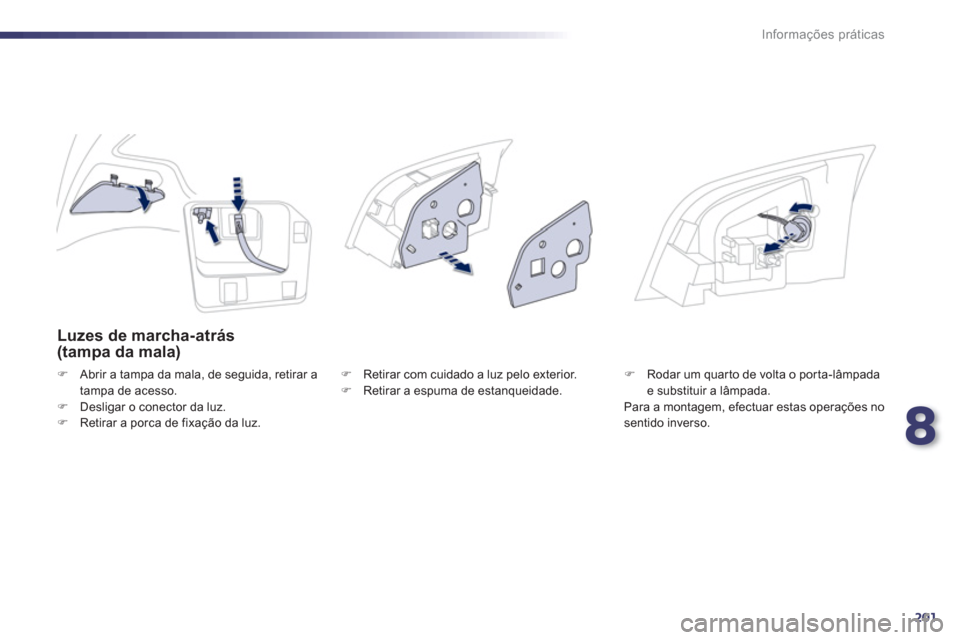

201
Informações práticas

Luzes de marcha-atrás
(tampa da mala)


)
Abrir a tampa da mala, de seguida, retirar a
tampa de acesso.

)
Desligar o conector da luz.

)
Retirar a porca de fixação da luz.
)
Retirar com cuidado a luz pelo exterior.

)
Retirar a espuma de estanqueidade.
)
Rodar um quarto de volta o porta-lâmpada
e substituir a lâmpada.
Para a montagem, efectuar estas operações no
sentido inverso.

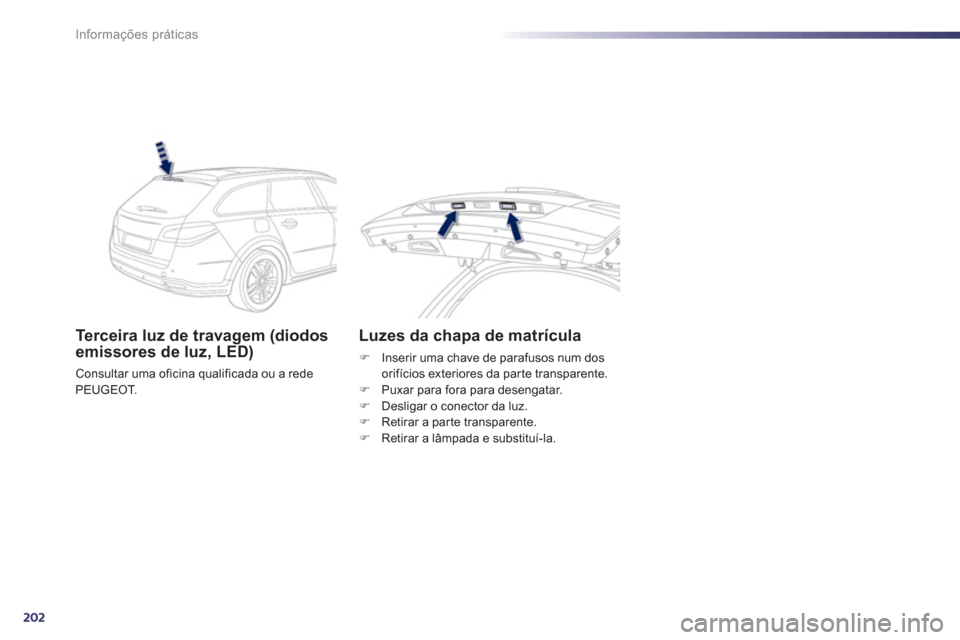

202
Informações práticas













Terceira luz de travagem (diodos
emissores de luz, LED)
Consultar uma oficina qualificada ou a rede
PEUGEOT.


















Luzes da chapa de matrícula



)
Inserir uma chave de parafusos num dos
orifícios exteriores da par te transparente.

)
Puxar para fora para desengatar.

)
Desligar o conector da luz.

)
Retirar a parte transparente.

)
Retirar a lâmpada e substituí-la.

8

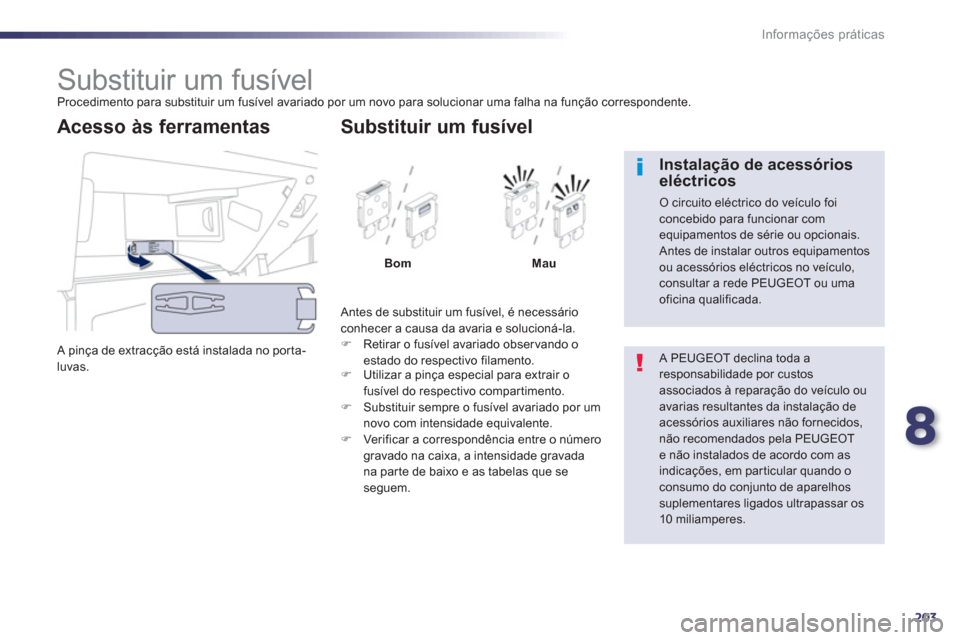

203
Informações práticas




















Substituir um fusível
Procedimento para substituir um fusível avariado por um novo para solucionar uma falha na função correspondente.
A pinça de extracção está instalada no por ta-
luvas.


Acesso às ferramentas

Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.


)
Retirar o fusível avariado obser vando o
estado do respectivo filamento.


Substituir um fusível


Bom

Mau



)
Utilizar a pinça especial para extrair o
fusível do respectivo compartimento.

)
Substituir sempre o fusível avariado por um
novo com intensidade equivalente.

)
Verificar a correspondência entre o número
gravado na caixa, a intensidade gravada
na par te de baixo e as tabelas que se
seguem. A PEUGEOT declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOT
e não instalados de acordo com as
indicações, em par ticular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.



Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consultar a rede PEUGEOT ou uma
oficina qualificada.

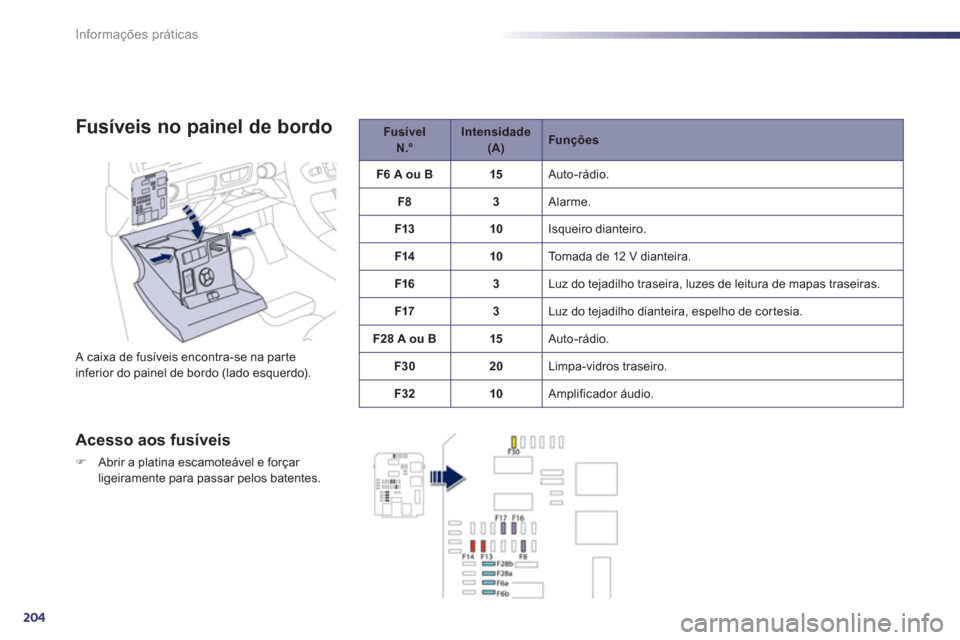

204
Informações práticas

Fusíveis no painel de bordo

A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis



)
Abrir a platina escamoteável e forçar
ligeiramente para passar pelos batentes.



Fusível

N.°



Intensidade

(A)



Funções




F6 A ou B



15

Auto-rádio.


F8



3

Alarme.


F13



10

Isqueiro dianteiro.


F14



10

Tomada de 12 V dianteira.


F16



3

Luz do tejadilho traseira, luzes de leitura de mapas traseiras.


F17



3

Luz do tejadilho dianteira, espelho de cor tesia.


F28 A ou B



15

Auto-rádio.


F30



20

Limpa-vidros traseiro.


F32



10

Amplificador áudio.

8
205
Informações práticas


Fusível
N.°



Intensidade
(A)



Funções




F3



15


Placa do elevador do vidro do condutor, tomada de 12 V dos bancos traseiros.



F4



15

Tomada de 12 V da mala.


F5



30

Elevador do vidro sequencial traseiro.


F6



30

Elevador do vidro sequencial dianteiro.


F11



20

Caixa de reboque.


F12



20

Amplificador de áudio.


F15



20

Cober tura do tecto de vidro panorâmico.


F16



5

Placa do elevador do vidro do condutor.


Fusíveis at rás
do porta-luvas

206
Informações práticas

Fusíveis no compartimento
do motor

Acesso aos fusíveis



)
Desaper tar a tampa.

)
Substituir o fusível (ver o parágrafo
correspondente).

)
Após a inter venção, fechar
cuidadosamente a tampa para garantir o
isolamento da caixa de fusíveis.



Fusível

N.°



Intensidade

(A)



Funções




F20



15

Bomba do lava-vidros dianteiro/traseiro.


F21



20

Bomba do lava-faróis.


F22



15

Avisador sonoro.


F23



15

Luz de estrada direita (máximos).


F24



15

Luz de estrada esquerda.


F27



5

Bloqueio da luz esquerda.


F28



5

Bloqueio da luz direita. A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
