3
103
O conforto

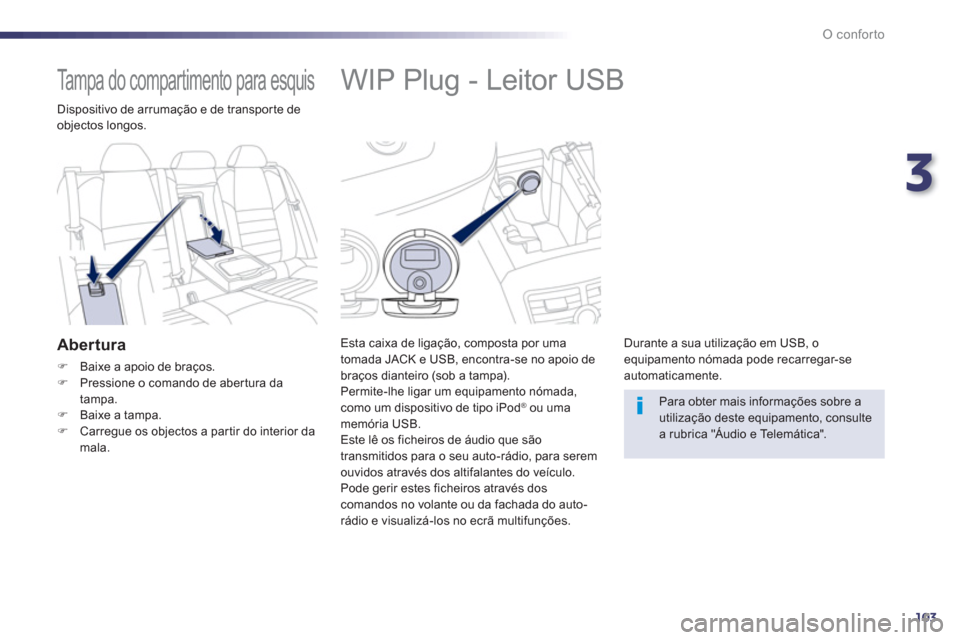

WIP Plug - Leitor USB


Esta caixa de ligação, composta por uma
tomada JACK e USB, encontra-se no apoio de
braços dianteiro (sob a tampa).
Permite-lhe ligar um equipamento nómada,
como um dispositivo de tipo iPod
® ou uma
memória USB.
Este lê os ficheiros de áudio que são
transmitidos para o seu auto-rádio, para serem
ouvidos através dos altifalantes do veículo.
Pode gerir estes ficheiros através dos
comandos no volante ou da fachada do auto-
rádio e visualizá-los no ecrã multifunções.
Durante a sua utilização em USB, o
equipamento nómada pode recarregar-se
automaticamente.

Para obter mais informações sobre a
utilização deste equipamento, consulte
a rubrica "Áudio e Telemática".









Tampa do compartimento para esquis


Dispositivo de arrumação e de transpor te de
objectos longos.

Abertura



)
Baixe a apoio de braços.

)
Pressione o comando de aber tura da
tampa.

)
Baixe a tampa.

)
Carregue os objectos a par tir do interior da
mala.

104
O conforto

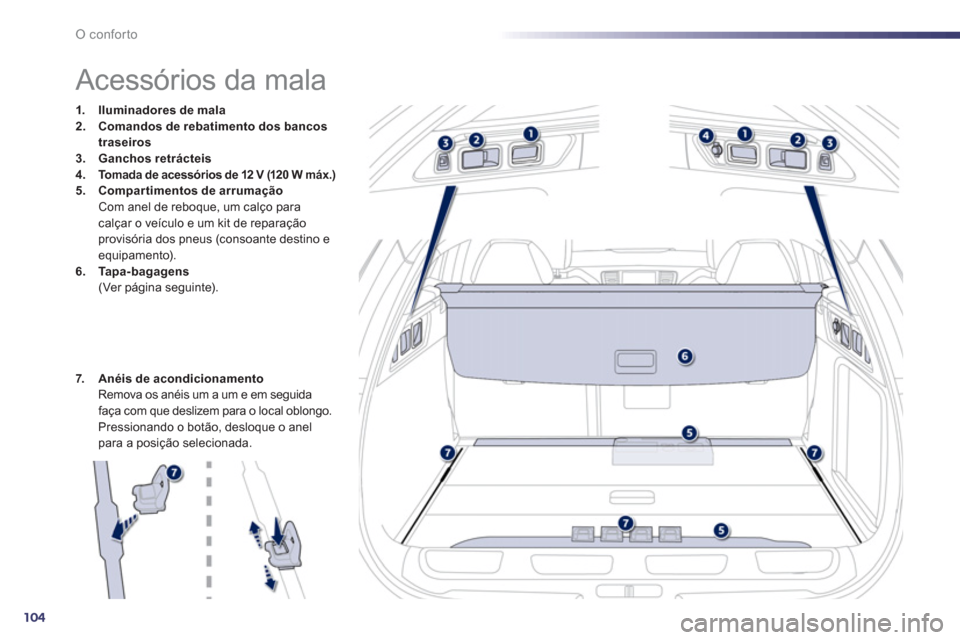

Acessórios da mala




1.
Iluminadores de mala


2.
Comandos de rebatimento dos bancos
traseiros


3.
Ganchos retrácteis


4.

Tomada de acessórios de 12 V
(120 W máx.)

5.
Compartimentos de arrumação

Com anel de reboque, um calço para
calçar o veículo e um kit de reparação
provisória dos pneus (consoante destino e
equipamento).

6.
Tapa-bagagens

(Ver página seguinte).

7.
Anéis de acondicionamento

Remova os anéis um a um e em seguida
faça com que deslizem para o local oblongo.
Pressionando o botão, desloque o anel
para a posição selecionada.

3
105
O conforto

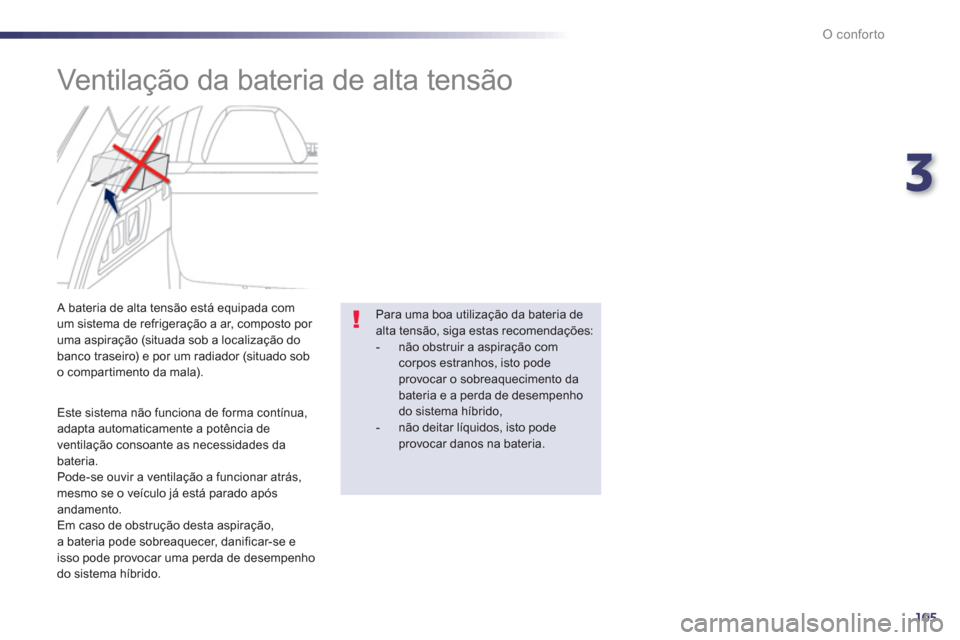

Ventilação da bateria de alta tensão


Este sistema não funciona de forma contínua,
adapta automaticamente a potência de
ventilação consoante as necessidades da
bateria.
Pode-se ouvir a ventilação a funcionar atrás,
mesmo se o veículo já está parado após
andamento.
Em caso de obstrução desta aspiração,
a bateria pode sobreaquecer, danificar-se e
isso pode provocar uma perda de desempenho
do sistema híbrido.











A bateria de alta tensão está equipada com
um sistema de refrigeração a ar, composto por
uma aspiração (situada sob a localização do
banco traseiro) e por um radiador (situado sob
o compartimento da mala).
Para uma boa utilização da bateria de
alta tensão, siga estas recomendações:


- não obstruir a aspiração com
corpos estranhos, isto pode
provocar o sobreaquecimento da
bateria e a perda de desempenho
do sistema híbrido,

- não deitar líquidos, isto pode
provocar danos na bateria.

106
O conforto

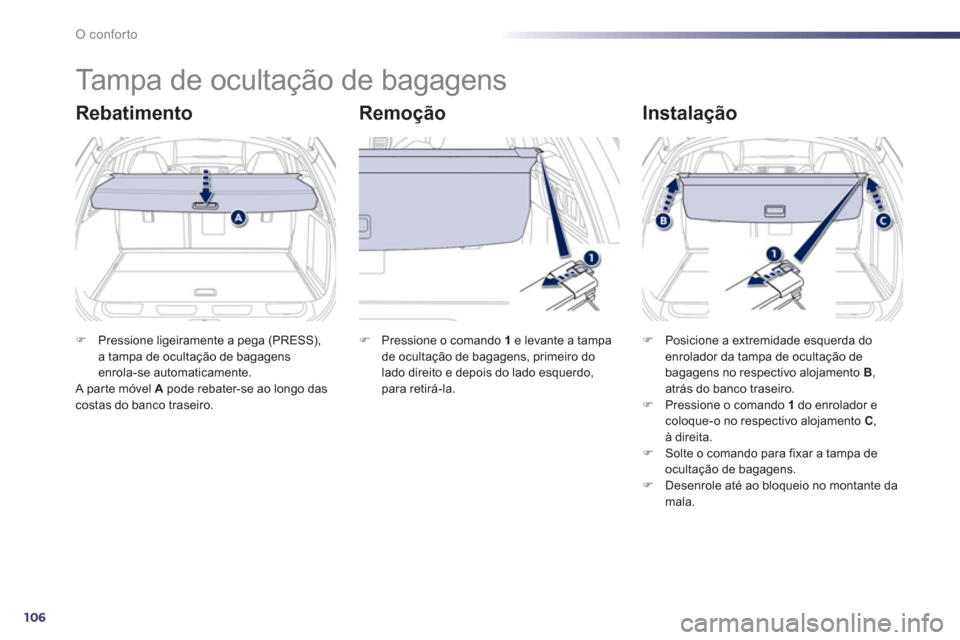

Tampa de ocultação de bagagens


Rebatimento
Remoção
Instalação



)
Pressione ligeiramente a pega (PRESS),
a tampa de ocultação de bagagens
enrola-se automaticamente.
A par te móvel A
pode rebater-se ao longo das
costas do banco traseiro.

)
Pressione o comando 1
e levante a tampa
de ocultação de bagagens, primeiro do
lado direito e depois do lado esquerdo,
para retirá-la.


)
Posicione a extremidade esquerda do
enrolador da tampa de ocultação de
bagagens no respectivo alojamento B
,
atrás do banco traseiro.

)
Pressione o comando 1
do enrolador e
coloque-o no respectivo alojamento C
,
à direita.

)
Solte o comando para fixar a tampa de
ocultação de bagagens.

)
Desenrole até ao bloqueio no montante da
mala.

3
107
O conforto

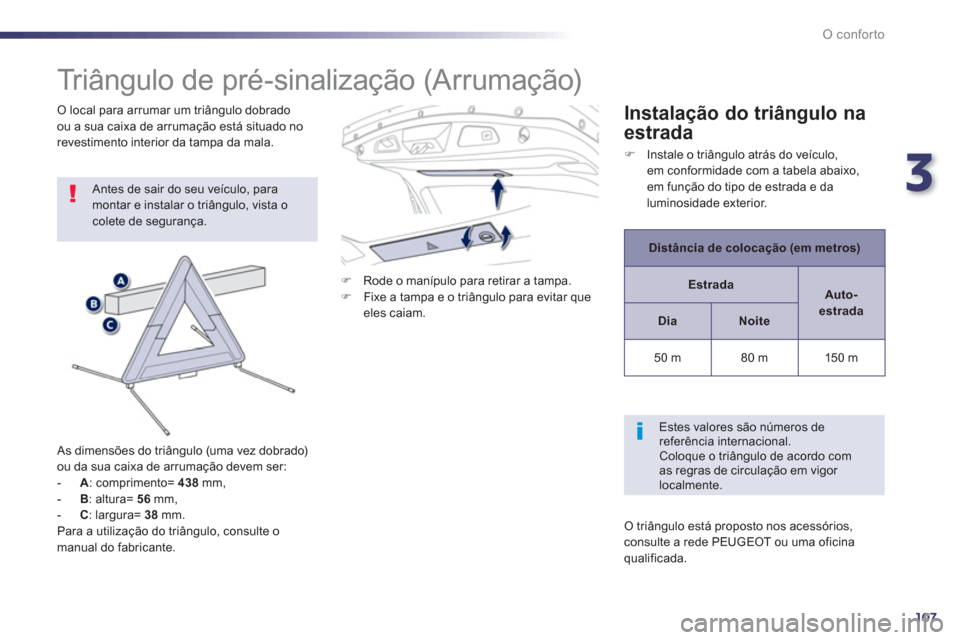

Triângulo de pré-sinalização (Arrumação)

Antes de sair do seu veículo, para
montar e instalar o triângulo, vista o
colete de segurança.

As dimensões do triângulo (uma vez dobrado)
ou da sua caixa de arrumação devem ser:


- A
: comprimento= 438
mm,

- B
: altura= 56
mm,

- C
: largura= 38
mm.
Para a utilização do triângulo, consulte o
manual do fabricante.


)
Rode o manípulo para retirar a tampa.

)
Fixe a tampa e o triângulo para evitar que
eles caiam.


O local para arrumar um triângulo dobrado
ou a sua caixa de arrumação está situado no
revestimento interior da tampa da mala.


Distância de colocação (em metros)




Estrada




Auto-
estrada




Dia



Noite



50 m
80 m
150 m
Estes valores são números de
referência internacional.
Coloque o triângulo de acordo com
as regras de circulação em vigor
localmente.

O triângulo está proposto nos acessórios,
consulte a rede PEUGEOT ou uma oficina
qualificada.














Instalação do triângulo na
estrada



)
Instale o triângulo atrás do veículo,
em conformidade com a tabela abaixo,
em função do tipo de estrada e da
luminosidade exterior.

108
O conforto

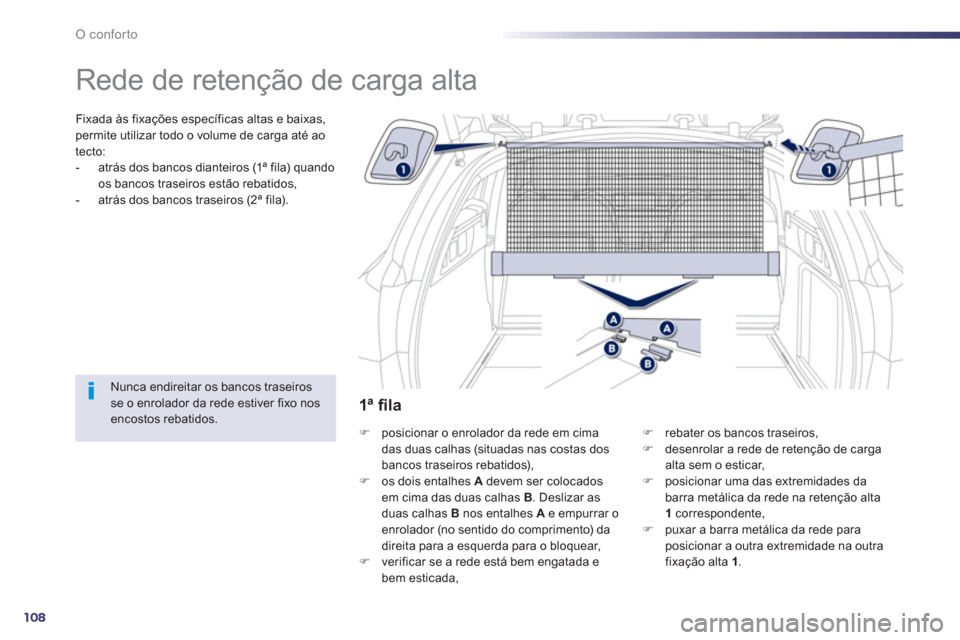

Rede de retenção de carga alta


Fixada às fixações específicas altas e baixas,
permite utilizar todo o volume de carga até ao
tecto:


- atrás dos bancos dianteiros (1ª fila) quando
os bancos traseiros estão rebatidos,

- atrás dos bancos traseiros (2ª fila).


Nunca endireitar os bancos traseiros
se o enrolador da rede estiver fixo nos
encostos rebatidos.


)
posicionar o enrolador da rede em cima
das duas calhas (situadas nas costas dos
bancos traseiros rebatidos),

)
os dois entalhes A
devem ser colocados
em cima das duas calhas B
. Deslizar as
duas calhas B
nos entalhes A
e empurrar o
enrolador (no sentido do comprimento) da
direita para a esquerda para o bloquear,

)
verificar se a rede está bem engatada e
bem esticada,
)
rebater os bancos traseiros,

)
desenrolar a rede de retenção de carga
alta sem o esticar,

)
posicionar uma das extremidades da
barra metálica da rede na retenção alta
1
correspondente,

)
puxar a barra metálica da rede para
posicionar a outra extremidade na outra
fixação alta 1
.



1 ª fi la

3
109
O conforto


)

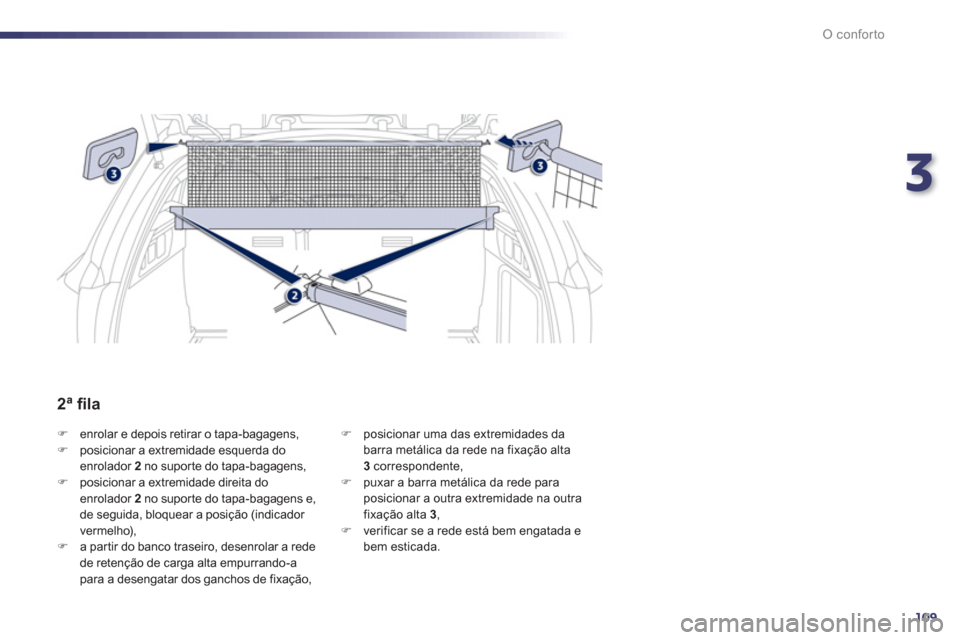

enrolar e depois retirar o tapa-bagagens,

)
posicionar a extremidade esquerda do
enrolador 2
no suporte do tapa-bagagens,

)
posicionar a extremidade direita do
enrolador 2
no supor te do tapa-bagagens e,
de seguida, bloquear a posição (indicador
vermelho),

)
a par tir do banco traseiro, desenrolar a rede
de retenção de carga alta empurrando-a
para a desengatar dos ganchos de fixação,
)
posicionar uma das extremidades da
barra metálica da rede na fixação alta
3
correspondente,

)
puxar a barra metálica da rede para
posicionar a outra extremidade na outra
fixação alta 3
,

)
verificar se a rede está bem engatada e
bem esticada.




2ª fi la

110
O conforto

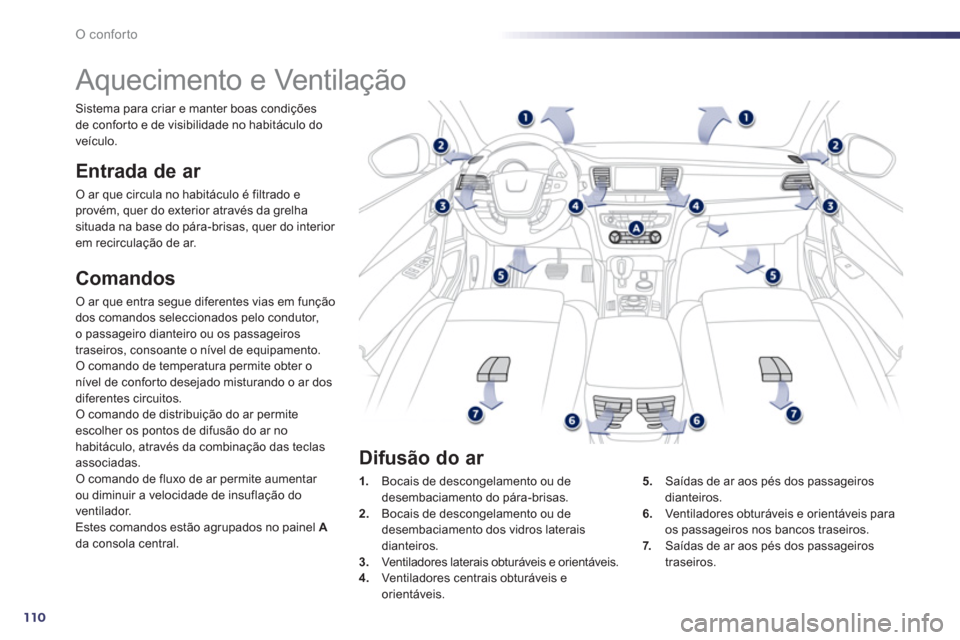

Aquecimento e Ventilação


Entrada de ar

O ar que circula no habitáculo é filtrado e
provém, quer do exterior através da grelha
situada na base do pára-brisas, quer do interior
em recirculação de ar.


Comandos

O ar que entra segue diferentes vias em função
dos comandos seleccionados pelo condutor,
o passageiro dianteiro ou os passageiros
traseiros, consoante o nível de equipamento.
O comando de temperatura permite obter o
nível de confor to desejado misturando o ar dos
diferentes circuitos.
O comando de distribuição do ar permite
escolher os pontos de difusão do ar no
habitáculo, através da combinação das teclas
associadas.
O comando de fluxo de ar permite aumentar
ou diminuir a velocidade de insuflação do
ventilador.
Estes comandos estão agrupados no painel A

da consola central.

1.
Bocais de descongelamento ou de
desembaciamento do pára-brisas.

2.
Bocais de descongelamento ou de
desembaciamento dos vidros laterais
dianteiros.

3.
Ventiladores laterais obturáveis e orientáveis.

4.
Ventiladores centrais obturáveis e
orientáveis.
5.
Saídas de ar aos pés dos passageiros
dianteiros.

6.
Ventiladores obturáveis e orientáveis para
os passageiros nos bancos traseiros.

7.
Saídas de ar aos pés dos passageiros
traseiros.



Difusão do ar

Sistema para criar e manter boas condições
de confor to e de visibilidade no habitáculo do
veículo.
