2013 PEUGEOT 5008 Betriebsanleitungen (in German)

FA
H
143
Automatisches Anziehen bei Motorstillstand

Bei Fahrzeugstillstand wird die Feststell-
bremse automatisch bei Ausschalten
des Motors angezogen.

Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:


-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,


- durch Anzeige der Meldung
"Feststellbremse angezogen".

Die Feststellbremse wird automatisch
und schrittweise gelöst, sobald das
Fahrzeug in Bewegung gesetzt wird:



)
Schaltgetriebe:
Das Kupplungs-
pedal ganz herunterdrücken, den
1. Gang oder den Rückwärtsgang
einlegen, das Gaspedal betätigen
und die Kupplung kommen lassen.

)
Automatisiertes
Schaltgetriebe:

Position A
, M
oder R
wählen und an-
schließend das Gaspedal betätigen.

)
Automatikgetriebe:
Position D
, M

oder R
wählen und anschließend
das Gaspedal betätigen.


Bitte überprüfen Sie vor Verlassen
des Fahrzeugs, ob die Kontroll-
leuchte der Feststellbremse kons-
tant am Kombiinstrument leuchtet.
Lassen Sie bei eingeschalteter Zün-
dung Kinder nicht alleine im Fahr-
zeug, da sie die Feststellbremse
lösen könnten.

- Durch Ausschalten der
Bremskontrollleuchte und
der Kontrollleuchte P
an der
Betätigung A
,

- durch Anzeige der Meldung
"Feststellbremse gelöst". Ein Funktionsgeräusch bestätigt das
Anziehen/Lösen der elektrischen Fest-
stellbremse.
Das vollständige Lösen der Feststell-
bremse wird folgendermaßen angezeigt:
Fahrzeug bei laufendem Motor gegen Wegrollen sichern

Bei laufendem Motor und stehendem
Fahrzeug muss die Feststellbremse zur
Sicherung des Fahrzeugs gegen Weg-
rollen unbedingt von Hand
angezogen
werden, indem man den Hebel A zieht
.
Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:


-
Durch Einschalten der Brems-
kontrollleuchte und der Kontroll-
leuchte P
an der Betätigung A
,


- durch Anzeige der Meldung
"Feststellbremse angezogen".

Bei Öffnen der Fahrertür zeigen ein Si-
gnalton und eine Meldung an, dass die
Feststellbremse nicht angezogen ist.
Dies gilt nicht, wenn sich bei einem Au-
tomatikgetriebe der Wählhebel in Posi-
tion P
(Park) befindet.

Bitte stellen Sie vor Verlas-
sen des Fahrzeugs sicher,
dass die Kontrollleuchte der
Feststellbremse konstant am
Kombiinstrument leuchtet.


Geben Sie im Stillstand bei
laufendem Motor nicht un-
nötig Gas, da so die Gefahr
besteht, dass die Feststell-
bremse gelöst wird.

Schlagen Sie beim Parken des Fahr-
zeugs mit Anhänger, in beladenem
Zustand oder an einer abschüssigen
Stelle die Räder zum Bordstein hin
ein und legen Sie einen Gang ein.

Etikett an der Türverkleidung

FA H
144
Spezielle Situationen

In bestimmten Situationen
(Anlassen Motor, ...) kann die Fest-
stellbremse ihre Anzugskraft selbst
regulieren. Dies ist eine normale Funktion.
Um das Fahrzeug ohne Anlassen des
Motors bei eingeschalteter Zündung
um einige Zentimeter verschieben zu
können, das Bremspedal betätigen
und die Feststellbremse durch Anzie-
hen
und anschließendes Lösen
der
Betätigung A
lösen. Das vollständige
Lösen der Feststellbremse wird durch
Ausschalten der Kontrollleuchte an
Betätigung A
, der Kontrollleuchte am
Kombiinstrument und durch Anzeige
der Meldung "Feststellbremse gelöst"
angezeigt.
Bei einer Funktionsstörung der Fest-
stellbremse in angezogener Posi-
tion
oder bei einer Batteriepanne ist
ein Lösen der Bremse im Notbetrieb
immer noch möglich (siehe Abschnitt
"Notentriegelung").

NOTBREMSUNG


Bei einer Störung der Fußbremsanlage
oder in außergewöhnlichen Situationen
(Beispiel: Unwohlsein des Fahrers, ...)
kann das Fahrzeug durch ununterbro-
chenes Ziehen der Betätigung A
ange-
halten werden.
Die Dynamische Stabilitätskontrolle
(CDS) garantiert die Stabilität bei einer
Betätigung der Notbremsung.
Bei einer Störung der Notbremse wird eine
der folgenden Meldungen angezeigt:


- "Feststellbremse defekt"

- "Hebel der Feststellbremse defekt"
Bei einer durch Einschalten
dieser Kontrollleuchte ange-
zeigten Störung des CDS-Sys-
tems wird die Bremsstabilität
nicht garantiert.
In diesem Fall muss die Stabilität durch
den Fahrer gewährleistet werden, in-
dem dieser das Bedienungselement A

wiederholt anzieht und wieder löst.

Die Notbremsung ist nur in
Ausnahmesituationen zu ver-
wenden.

FA
H
145


Linker Vordersitz so weit wie mög-
lich zurückgeschoben.


Notentriegelung


)
Fahrzeug bei laufendem Motor gegen
Wegrollen sichern (oder blockieren,
solange die Fußbremse noch nicht
losgelassen wurde), indem man den
ersten Gang (beim mechanischen
Getriebe) oder die Position P
(beim
Automatikgetriebe) bzw. M
oder R

(beim automatisierten Sechsgang-
Schaltgetriebe) einlegt.

)
Motor abstellen, die Zündung jedoch
eingeschaltet lassen. Wenn ein Blo-
ckieren des Fahrzeugs nicht möglich
ist, nicht die Betätigung verwenden
und umgehend an das PEUGEOT-
Händlernetz oder an eine qualifi-
zierte Fachwerkstatt wenden.

)
Die beiden Fahrzeugkeile und die
Entriegelungsbetätigung unter dem
Kofferraumbodenbelag entnehmen
(siehe "Radwechsel" im Abschnitt
"Praktische Tipps").

)
Die Keile vor und hinter eines der
Vorderräder setzen und so das
Fahrzeug blockieren.

)
Den linken Vordersitz maximal zu-
rückschieben.

)
Den vorgeschnittenen Teil B
im Tep-
pichboden unter dem Sitz anheben.

)
Den Deckel C
des Rohrs D
mit der
Entriegelungsbetätigung durchste-
chen.

)
Die Entriegelungsbetätigung im
Rohr D
einsetzen.

)
Die Entriegelungsbetätigung im
Uhrzeigersinn
drehen. Aus Si-
cherheitsgründen
ist die Betäti-
gung bis zum Anschlag zu drehen.
Die Feststellbremse ist gelöst.

)
Die Entriegelungsbetätigung entfer-
nen und zusammen mit den Keilen
im Werkzeugkasten verstauen.

Aus Sicherheitsgründen unbe-
dingt und unverzüglich einen
Vertreter des PEUGEOT-
Händlernetzes aufsuchen, um den
Deckel zu ersetzen.
Nach einer Notentriegelung ist das
Blockieren des Fahrzeugs mit Be-
ginn der Notentriegelung nicht mehr
gewährleistet und mit der mecha-
nischen Betätigung ist ein Wieder-
anziehen der Feststellbremse nicht
möglich.
Wenn die Entriegelungsbetätigung
verwendet wird, die Betätigung A

nicht benutzen und den Motor nicht
ausschalten/anlassen.
Darauf achten, dass kein Staub und
keine Feuchtigkeit in die nächste
Umgebung des Deckels eindringt.

Bei einer Funktionsstörung der elek-
trischen Feststellbremse oder einer
Batteriepanne ermöglicht eine mecha-
nische Betätigung das manuelle Lösen
der Feststellbremse.
Die Funktion der Feststellbremse wird
bei Aus- und Wiedereinschalten der
Zündung neu initialisiert. Wenn eine
Neuinitialisierung der Feststellbremse
nicht möglich ist, wenden Sie sich bit-
te an einen Vertreter des PEUGEOT-
Händlernetes oder an eine qualifizierte
Fachwerkstatt.
Die nachfolgende Anzugsdauer kann
länger als bei normaler Funktion sein.

FA H
146
BERGANFAHRASSISTENT
Dieses System sorgt dafür, dass für
einen kurzen Moment lang (ungefähr
2 Sekunden), die Bremsen Ihres Fahr-
zeuges bei der Anfahrt am Berg ange-
zogen bleiben, bis Sie vom Bremspedal
auf das Gaspedal gewechselt haben.
Diese Funktion ist nur dann aktiviert, wenn:



- das Fahrzeug mit dem Fuß auf dem
Bremspedal angehalten wird,

- bestimmte Steigungsbedingungen
vorliegen,

- die Fahrertür geschlossen ist.
Die Funktion Berganfahrassistent kann
nicht deaktiviert werden.
Funktion

An Steigungen wird das stehende
Fahrzeug beim Lösen des Bremspe-
dals kurzzeitig angehalten:



- wenn beim Schaltgetriebe der erste
Gang oder der Leerlauf eingelegt ist,

- wenn beim automatisierten Schalt-
getriebe der Schalthebel in Position
A
oder M
steht,

- wenn beim Automatikgetriebe der
Wählhebel in Position D
oder M

steht.
Im Gefälle wird das stehende Fahr-
zeug bei eingelegtem Rückwärts-
gang kurzzeitig angehalten, wenn
das Bremspedal gelöst wird.




Während der Anfahrunterstüt-
zung am Berg das Fahrzeug
nicht verlassen.
Vor dem Verlassen des Fahrzeugs
die Feststellbremse von Hand an-
ziehen. Anschließend kontrollieren,
ob die Kontrollleuchte der Feststell-
bremse (und die Kontrollleuchte P

an der Betätigung der elektrischen
Bremse) ständig aufleuchten.


Bei einer Störung des Systems leuch-
ten diese Kontrollleuchten auf. Wenden
Sie sich an das PEUGEOT-Händlernetz
oder eine qualifizierte Fachwerkstatt,
um das System überprüfen zu lassen.

FA
H
147
Funktionsstörungen
Sollte die Störungsleuchte der elektrischen Feststellbremse und eine oder mehrere der in folgender Tabelle aufgeführten
Warnleuchten aufleuchten, stellen Sie das Fahrzeug sicher ab (auf ebenem Untergrund, mit eingelegtem Gang) und wenden
Sie sich umgehend an das PEUGEOT-Händlernetz oder an eine qualifizierte Werkstatt.


Anzeige



Bedeutung


Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:

- Die Automatikfunktionen sind deaktiviert.

- Die Berganfahrhilfe ist nicht verfügbar.

- Die elektrische Feststellbremse kann nur manuell verwendet werden.
Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:

- Das manuelle Lösen der elektrischen Feststellbremse ist erst nach Drücken
des Gaspedals und Loslassen der Betätigung der Feststellbremse möglich.

- Die Berganfahrhilfe ist nicht verfügbar.

- Die Automatikfunktionen und das manuelle Lösen sind weiterhin verfügbar.
Anzeige der Meldung "Feststellbremse
defekt"
und folgender Warnleuchten:

- Die Automatikfunktionen sind deaktiviert.

- Die Berganfahrhilfe ist nicht verfügbar.

Anziehen der elektrischen Feststellbremse:


)
Halten Sie an und schalten Sie die Zündung aus.

)

Ziehen Sie mindestens 5 Sekunden an der Betätigung bzw. bis der Anzugsvorgang abgeschlossen ist.


)
Schalten Sie die Zündung ein und prüfen Sie, ob die Kontrollleuchten der elektrischen Feststellbremse aufleuchten.

Das Anziehen dauert länger als im Normalbetrieb.
Lösen der elektrischen Feststellbremse:


)
Schalten Sie die Zündung ein.

)

Ziehen Sie die Betätigung und halten Sie sie etwa 3 Sekunden in dieser Position. Lassen Sie sie dann wieder los.

Wenn die Bremskontrollleuchte blinkt oder wenn die Kontrollleuchten beim Einschalten
der Zündung nicht aufleuchten, funktionieren die beschriebenen Vorgehensweisen
nicht. Stellen Sie das Fahrzeug auf ebenem Untergrund abund lassen Sie es vom
PEUGEOT-Händlernetz oder von einer qualifizierten Werkstatt untersuchen. und unter Umständen


blinkend

FA H
148


Anzeige



Bedeutung


Anzeige der Meldung "Störung
Handbremse - autom. Handbremse
aktiviert"
und folgender Warnleuchten:



- Nur das automatische Anziehen beim Abstellen des Motors und das
automatische Lösen beim Anfahren sind verfügbar.

- Das manuelle Anziehen/Lösen der elektrischen Feststellbremse und die Not-
bremsung sind nicht verfügbar.


und unter Umständen



blinkend
Batterie defekt


- Beim Aufleuchten der Batteriewarnleuchte ist unter Berücksichtigung der Verkehrssi-
tuation ein sofortiger Stopp erforderlich. Halten Sie an und stellen Sie das Fahrzeug
ab (schieben Sie gegebenenfalls die beiden Fahrzeugkeile unter die Räder).

- Ziehen Sie die elektrische Feststellbremse an, bevor Sie den Motor abstellen.

FA
H
149

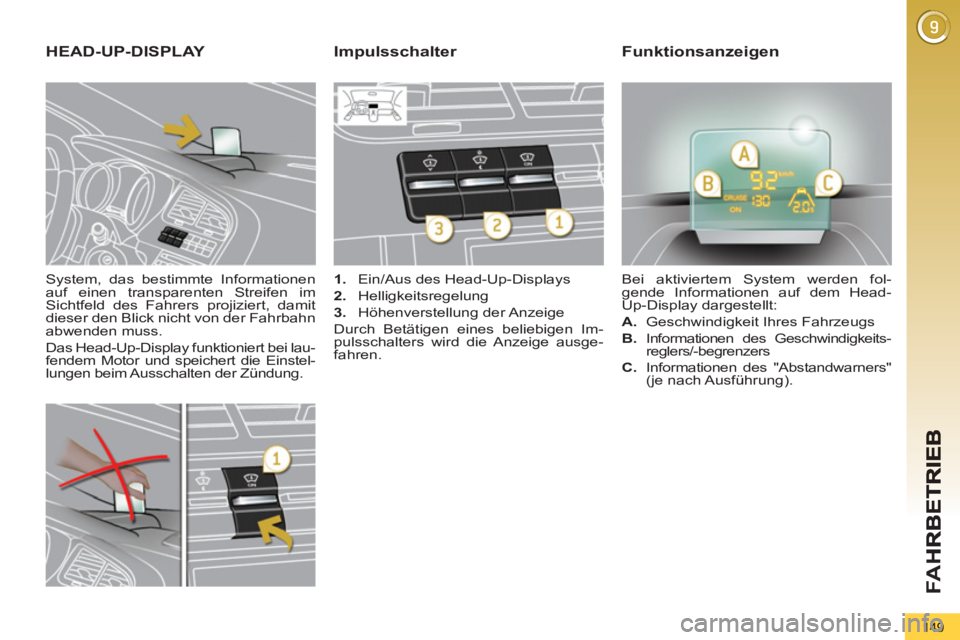

System, das bestimmte Informationen
auf einen transparenten Streifen im
Sichtfeld des Fahrers projiziert, damit
dieser den Blick nicht von der Fahrbahn
abwenden muss.
Das Head-Up-Display funktioniert bei lau-
fendem Motor und speichert die Einstel-
lungen beim Ausschalten der Zündung.


HEAD-UP-DISPLAY



1.
Ein/Aus des Head-Up-Displays

2.
Helligkeitsregelung

3.
Höhenverstellung der Anzeige
Durch Betätigen eines beliebigen Im-
pulsschalters wird die Anzeige ausge-
fahren. Bei aktiviertem System werden fol-
gende Informationen auf dem Head-
Up-Display dargestellt:


A.
Geschwindigkeit Ihres Fahrzeugs

B.
Informationen des Geschwindigkeits-
reglers/-begrenzers


Impulsschalter Funktionsanzeigen



C.
Informationen des "Abstandwarners"
(je nach Ausführung).

FA H
150

Unter bestimmten ungünsti-
gen Witterungsbedingungen
(Regen und/oder Schnee,
starke Sonneneinstrahlung, ...) kann
es vorkommen, dass das Head-
Up-Display nicht lesbar ist bzw. die An-
zeige zeitweise beeinträchtigt wird.
Einige Brillen (Sonnenbrillen, Brillen mit
optischer Wirkung oder Brillen mit polari-
sierenden Gläsern) können das Ablesen
des Head-Up-Displays erschweren.
Verwenden Sie zum Reinigen der transpa-
renten Anzeige, die aus Acrylglas besteht,
ein sauberes, weiches Tuch (z.B. ein Brillen-
oder Mikrofasertuch). Verwenden Sie keine
trockenen oder scheuernden Tücher und
auch keine Reinigungs- oder Lösungsmittel.
Diese könnten die Anzeige verkratzen oder
die Anti-Reflex-Beschichtung beschädigen.



Sie sollten die Impulsschalter
nur bei stehendem Fahrzeug
bedienen.
Weder im Stand noch während der
Fahrt dürfen neben der transparenten
Anzeige oder auf ihrer Abdeckung
Gegenstände abgelegt werden, da-
mit das Ausfahren der Anzeige und
ihr ordnungsgemäßes Funktionieren
nicht behindert wird.


)

Betätigen Sie bei laufendem Motor den Impuls-
schalter 1
. Der Funktionsstatus (aktiviert bzw.
deaktiviert) bleibt beim Abstellen des Motors
bis zum nächsten Starten gespeichert.




)
Stellen Sie bei laufendem Motor mit
Hilfe des Impulsschalters 3
die ge-
wünschte Höhe für die Anzeige ein:


- nach oben, um die Anzeige nach
oben zu verschieben,

- nach unten, um die Anzeige nach
unten zu verschieben.




Aktivierung/Deaktivierung Helligkeitsregelung



)
Stellen Sie bei laufendem Motor mit
Hilfe des Impulsschalters 2
die Hel-
ligkeit für die Anzeige der Informati-
onen ein:


- nach oben, um die Helligkeit zu
erhöhen,

- nach unten, um die Helligkeit zu
verringern.
