2013 PEUGEOT 5008 Betriebsanleitungen (in German)

M
U
55

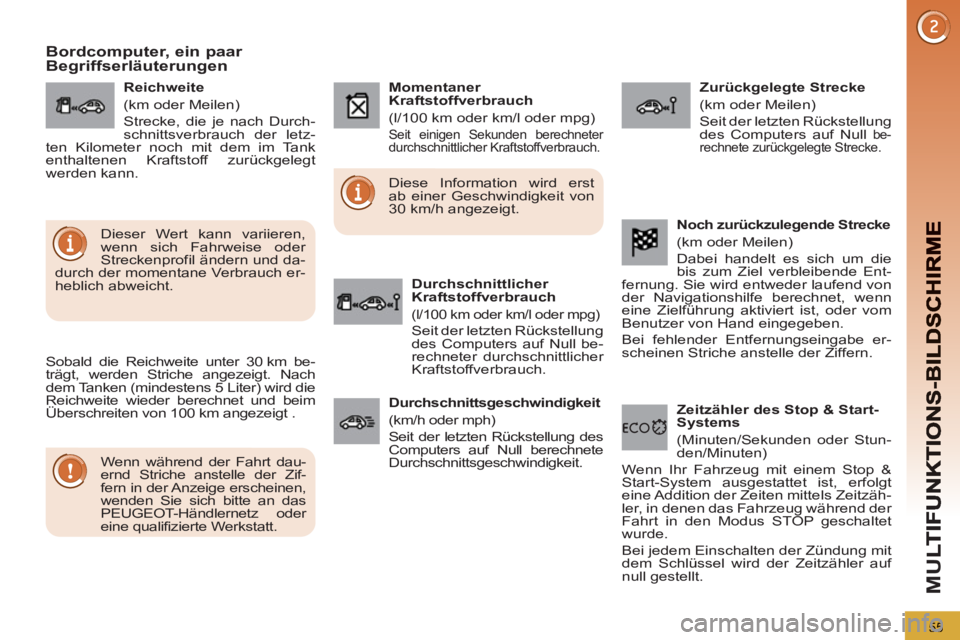

Bordcomputer, ein paar
Begriffserläuterungen

Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt .


Wenn während der Fahrt dau-
ernd Striche anstelle der Zif-
fern in der Anzeige erscheinen,
wenden Sie sich bitte an das
PEUGEOT-Händlernetz oder
eine qualifizierte Werkstatt.
Diese Information wird erst
ab einer Geschwindigkeit von
30 km/h angezeigt.

Dieser Wert kann variieren,
wenn sich Fahrweise oder
Streckenprofil ändern und da-
durch der momentane Verbrauch er-
heblich abweicht.
Reichweite
(km oder Meilen)
Strecke, die je nach Durch-
schnittsverbrauch der letz-
ten Kilometer noch mit dem im Tank
enthaltenen Kraftstoff zurückgelegt
werden kann.
Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)

Seit einigen Sekunden berechneter
durchschnittlicher Kraftstoffverbrauch.


Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)


Seit der letzten Rückstellung
des Computers auf Null be-
rechneter durchschnittlicher
Kraftstoffverbrauch.
Zurückgelegte Strecke
(km oder Meilen)
Seit der letzten Rückstellung
des Computers auf Null
be-
rechnete zurückgelegte Strecke.


Durchschnittsgeschwindigkeit
(km/h oder mph)
Seit der letzten Rückstellung des
Computers auf Null berechnete
Durchschnittsgeschwindigkeit.






Zeitzähler des Stop & Start-
Systems
(Minuten/Sekunden oder Stun-
den/Minuten)
Wenn Ihr Fahrzeug mit einem Stop &
Start-System ausgestattet ist, erfolgt
eine Addition der Zeiten mittels Zeitzäh-
ler, in denen das Fahrzeug während der
Fahrt in den Modus STOP geschaltet
wurde.
Bei jedem Einschalten der Zündung mit
dem Schlüssel wird der Zeitzähler auf
null gestellt.


Noch zurückzulegende Strecke
(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Ent-
fernung. Sie wird entweder laufend von
der Navigationshilfe berechnet, wenn
eine Zielführung aktiviert ist, oder vom
Benutzer von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.

BO
56

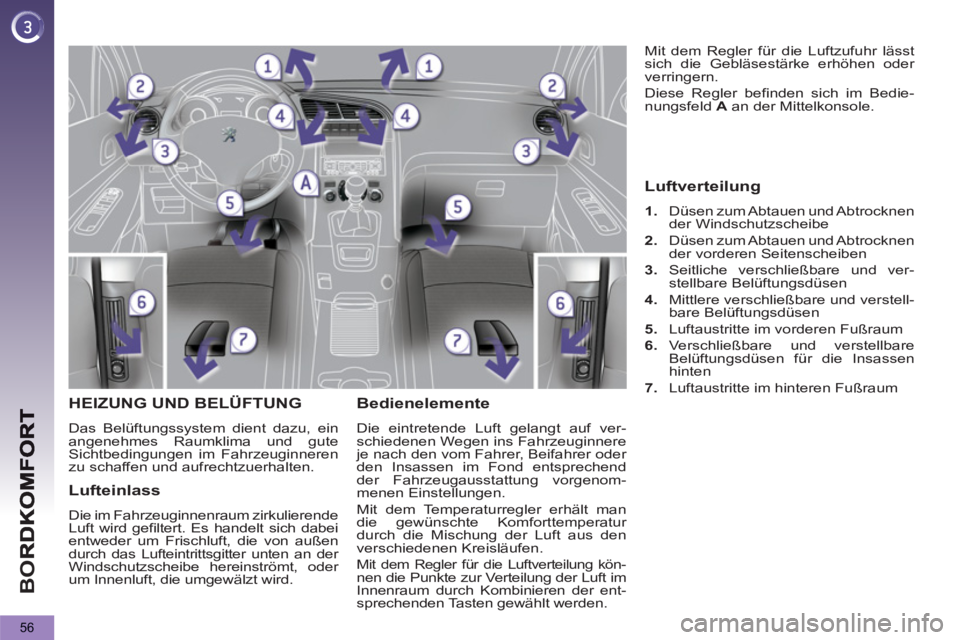

HEIZUNG UND BELÜFTUNG
Das Belüftungssystem dient dazu, ein
angenehmes Raumklima und gute
Sichtbedingungen im Fahrzeuginneren
zu schaffen und aufrechtzuerhalten.
Bedienelemente
Die eintretende Luft gelangt auf ver-
schiedenen Wegen ins Fahrzeuginnere
je nach den vom Fahrer, Beifahrer oder
den Insassen im Fond entsprechend
der Fahrzeugausstattung vorgenom-
menen Einstellungen.
Mit dem Temperaturregler erhält man
die gewünschte Komforttemperatur
durch die Mischung der Luft aus den
verschiedenen Kreisläufen.
Mit dem Regler für die Luftverteilung kön-nen die Punkte zur Verteilung der Luft im
Innenraum durch Kombinieren der ent-
sprechenden Tasten gewählt werden. Mit dem Regler für die Luftzufuhr lässt
sich die Gebläsestärke erhöhen oder
verringern.
Diese Regler befinden sich im Bedie-
nungsfeld A
an der Mittelkonsole.


Lufteinlass

Die im Fahrzeuginnenraum zirkulierende
Luft wird gefiltert. Es handelt sich dabei
entweder um Frischluft, die von außen
durch das Lufteintrittsgitter unten an der
Windschutzscheibe hereinströmt, oder
um Innenluft, die umgewälzt wird.


Luftverteilung



1.
Düsen zum Abtauen und Abtrocknen
der Windschutzscheibe

2.
Düsen zum Abtauen und Abtrocknen
der vorderen Seitenscheiben

3.
Seitliche verschließbare und ver-
stellbare Belüftungsdüsen

4.
Mittlere verschließbare und verstell-
bare Belüftungsdüsen

5.
Luftaustritte im vorderen Fußraum

6.
Verschließbare und verstellbare
Belüftungsdüsen für die Insassen
hinten

7.
Luftaustritte im hinteren Fußraum

BO
57

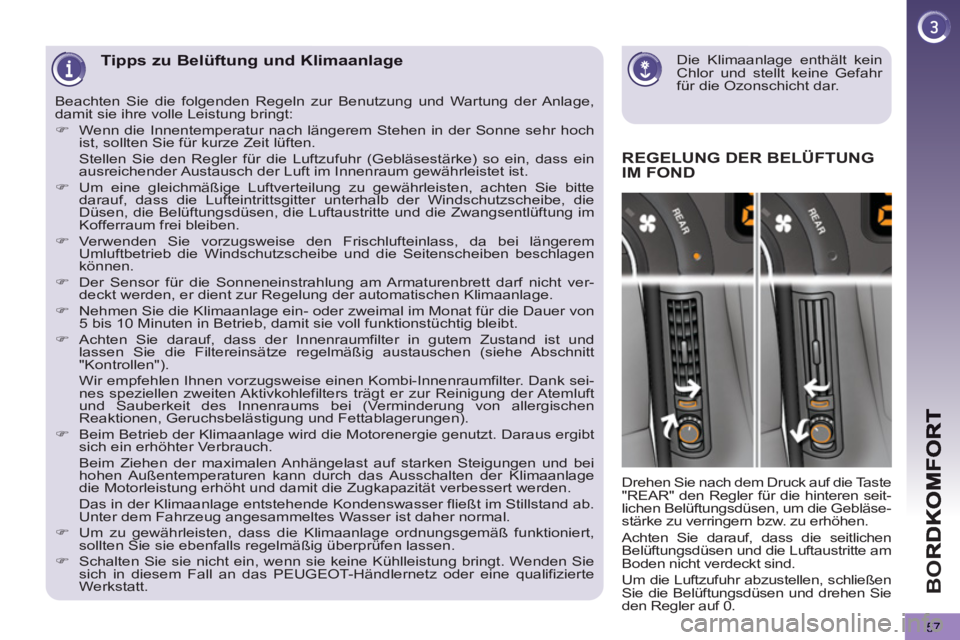

Die Klimaanlage enthält kein
Chlor und stellt keine Gefahr
für die Ozonschicht dar.
Tipps zu Belüftung und Klimaanlage
REGELUNG DER BELÜFTUNG
IM FOND
Drehen Sie nach dem Druck auf die Taste
"REAR" den Regler für die hinteren seit-
lichen Belüftungsdüsen, um die Gebläse-
stärke zu verringern bzw. zu erhöhen.
Achten Sie darauf, dass die seitlichen
Belüftungsdüsen und die Luftaustritte am
Boden nicht verdeckt sind.
Um die Luftzufuhr abzustellen, schließen
Sie die Belüftungsdüsen und drehen Sie
den Regler auf 0. Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage,
damit sie ihre volle Leistung bringt:


)
Wenn die Innentemperatur nach längerem Stehen in der Sonne sehr hoch
ist, sollten Sie für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr (Gebläsestärke) so ein, dass ein
ausreichender Austausch der Luft im Innenraum gewährleistet ist.

)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte
darauf, dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die
Düsen, die Belüftungsdüsen, die Luftaustritte und die Zwangsentlüftung im
Kofferraum frei bleiben.

)
Verwenden Sie vorzugsweise den Frischlufteinlass, da bei längerem
Umluftbetrieb die Windschutzscheibe und die Seitenscheiben beschlagen
können.

)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett darf nicht ver-
deckt werden, er dient zur Regelung der automatischen Klimaanlage.

)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von
5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.

)
Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und
lassen Sie die Filtereinsätze regelmäßig austauschen (siehe Abschnitt
"Kontrollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank sei-
nes speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft
und Sauberkeit des Innenraums bei (Verminderung von allergischen
Reaktionen, Geruchsbelästigung und Fettablagerungen).

)
Beim Betrieb der Klimaanlage wird die Motorenergie genutzt. Daraus ergibt
sich ein erhöhter Verbrauch.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei
hohen Außentemperaturen kann durch das Ausschalten der Klimaanlage
die Motorleistung erhöht und damit die Zugkapazität verbessert werden.
Das in der Klimaanlage entstehende Kondenswasser fließt im Stillstand ab.
Unter dem Fahrzeug angesammeltes Wasser ist daher normal.

)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert,
sollten Sie sie ebenfalls regelmäßig überprüfen lassen.

)
Schalten Sie sie nicht ein, wenn sie keine Kühlleistung bringt. Wenden Sie
sich in diesem Fall an das PEUGEOT-Händlernetz oder eine qualifizierte
Werkstatt.

BO
58

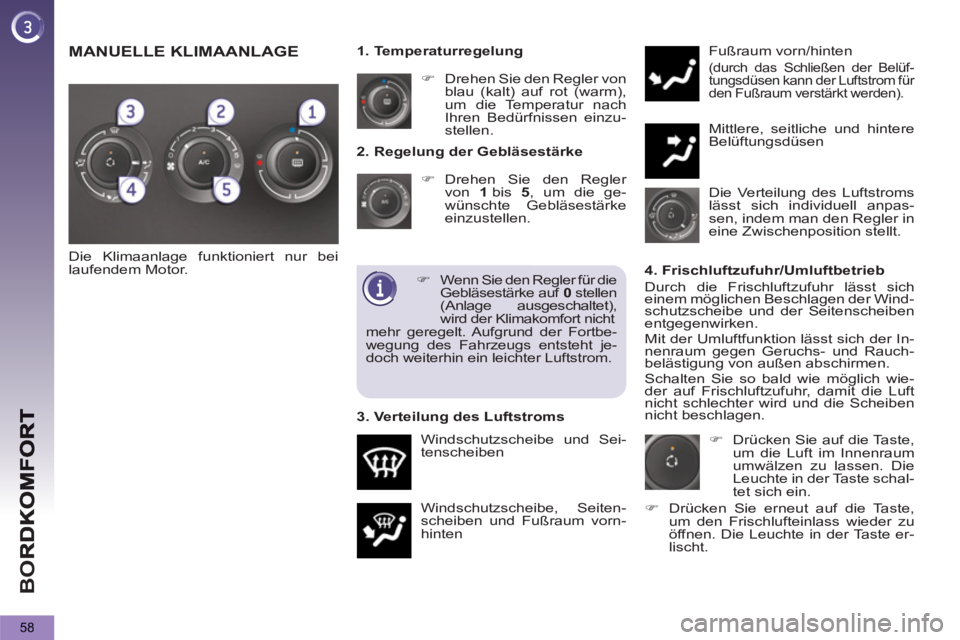

2. Regelung der Gebläsestärke


)
Drehen Sie den Regler
von 1
bis 5
, um die ge-
wünschte Gebläsestärke
einzustellen.
Windschutzscheibe, Seiten-
scheiben und Fußraum vorn-
hinten Fußraum vorn/hinten
(durch das Schließen der Belüf-
tungsdüsen kann der Luftstrom für
den Fußraum verstärkt werden).

Mittlere, seitliche und hintere
Belüftungsdüsen

)
Drehen Sie den Regler von
blau (kalt) auf rot (warm),
um die Temperatur nach
Ihren Bedürfnissen einzu-
stellen.

Windschutzscheibe und Sei-
tenscheiben
1. Temperaturregelung
Die Verteilung des Luftstroms
lässt sich individuell anpas-
sen, indem man den Regler in
eine Zwischenposition stellt.
















Die Klimaanlage funktioniert nur bei
laufendem Motor.

4. Frischluftzufuhr/Umluftbetrieb
Durch die Frischluftzufuhr lässt sich
einem möglichen Beschlagen der Wind-
schutzscheibe und der Seitenscheiben
entgegenwirken.
Mit der Umluftfunktion lässt sich der In-
nenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen.
Schalten Sie so bald wie möglich wie-
der auf Frischluftzufuhr, damit die Luft
nicht schlechter wird und die Scheiben
nicht beschlagen.
)
Wenn Sie den Regler für die
Gebläsestärke auf 0
stellen
(Anlage ausgeschaltet), wird der Klimakomfort nicht

3. Verteilung des Luftstroms


)
Drücken Sie auf die Taste,
um die Luft im Innenraum
umwälzen zu lassen. Die
Leuchte in der Taste schal-
tet sich ein.

)
Drücken Sie erneut auf die Taste,
um den Frischlufteinlass wieder zu
öffnen. Die Leuchte in der Taste er-
lischt.



MANUELLE KLIMAANLAGE
mehr geregelt. Aufgrund der Fortbe-
wegung des Fahrzeugs entsteht je-
doch weiterhin ein leichter Luftstrom.

BO
59

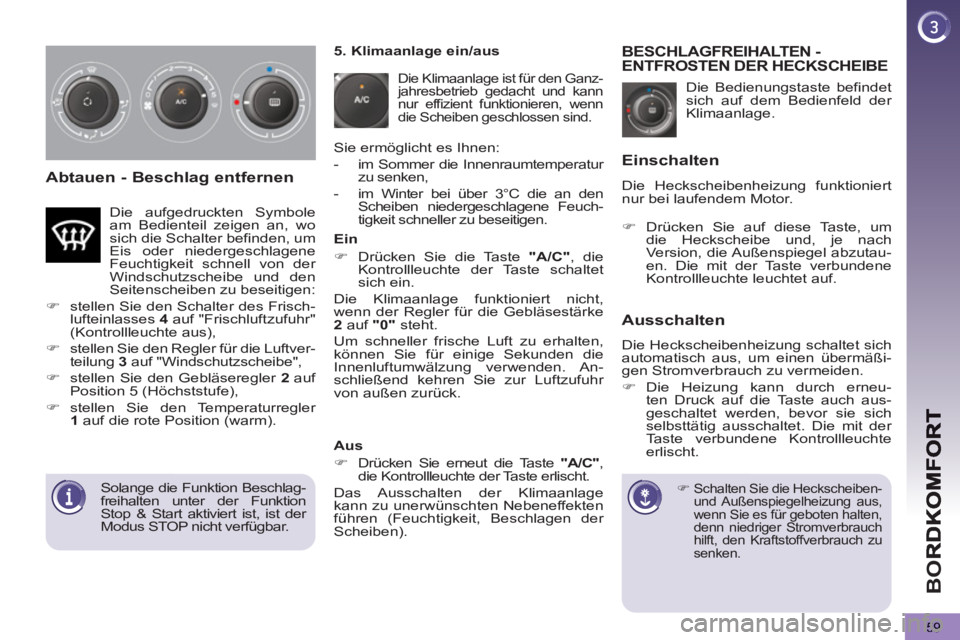

Abtauen - Beschlag entfernen
Die Bedienungstaste befindet
sich auf dem Bedienfeld der
Klimaanlage.
BESCHLAGFREIHALTEN -ENTFROSTEN DER HECKSCHEIBE



)
Schalten Sie die Heckscheiben-
und Außenspiegelheizung aus,
wenn Sie es für geboten halten,
denn niedriger Stromverbrauch
hilft, den Kraftstoffverbrauch zu
senken.

Einschalten
Ausschalten

Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßi-
gen Stromverbrauch zu vermeiden.


)
Die Heizung kann durch erneu-
ten Druck auf die Taste auch aus-
geschaltet werden, bevor sie sich
selbsttätig ausschaltet. Die mit der
Taste verbundene Kontrollleuchte
erlischt.


5. Klimaanlage ein/aus

Die Klimaanlage ist für den Ganz-
jahresbetrieb gedacht und kann
nur effizient funktionieren, wenn
die Scheiben geschlossen sind.
Sie ermöglicht es Ihnen:


- im Sommer die Innenraumtemperatur
zu senken,

- im Winter bei über 3°C die an den
Scheiben niedergeschlagene Feuch-
tigkeit schneller zu beseitigen.


Ein


)
Drücken Sie die Taste "A/C"
, die
Kontrollleuchte der Taste schaltet
sich ein.
Die Klimaanlage funktioniert nicht,
wenn der Regler für die Gebläsestärke
2
auf "0"
steht.
Um schneller frische Luft zu erhalten,
können Sie für einige Sekunden die
Innenluftumwälzung verwenden. An-
schließend kehren Sie zur Luftzufuhr
von außen zurück.
Die aufgedruckten Symbole
am Bedienteil zeigen an, wo
sich die Schalter befinden, um
Eis oder niedergeschlagene
Feuchtigkeit schnell von der
Windschutzscheibe und den
Seitenscheiben zu beseitigen:


)
stellen Sie den Schalter des Frisch-
lufteinlasses 4
auf "Frischluftzufuhr"
(Kontrollleuchte aus),

)
stellen Sie den Regler für die Luftver-
teilung 3
auf "Windschutzscheibe",

)
stellen Sie den Gebläseregler 2
auf
Position 5 (Höchststufe),

)
stellen Sie den Temperaturregler
1
auf die rote Position (warm).


Aus


)
Drücken Sie erneut die Taste "A/C"
,
die Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage
kann zu unerwünschten Nebeneffekten
führen (Feuchtigkeit, Beschlagen der
Scheiben).






Solange die Funktion Beschlag-
freihalten unter der Funktion
Stop & Start aktiviert ist, ist der
Modus STOP nicht verfügbar.

)
Drücken Sie auf diese Taste, um
die Heckscheibe und, je nach
Version, die Außenspiegel abzutau-
en. Die mit der Taste verbundene
Kontrollleuchte leuchtet auf.









Die Heckscheibenheizung funktioniert
nur bei laufendem Motor.

BO
60

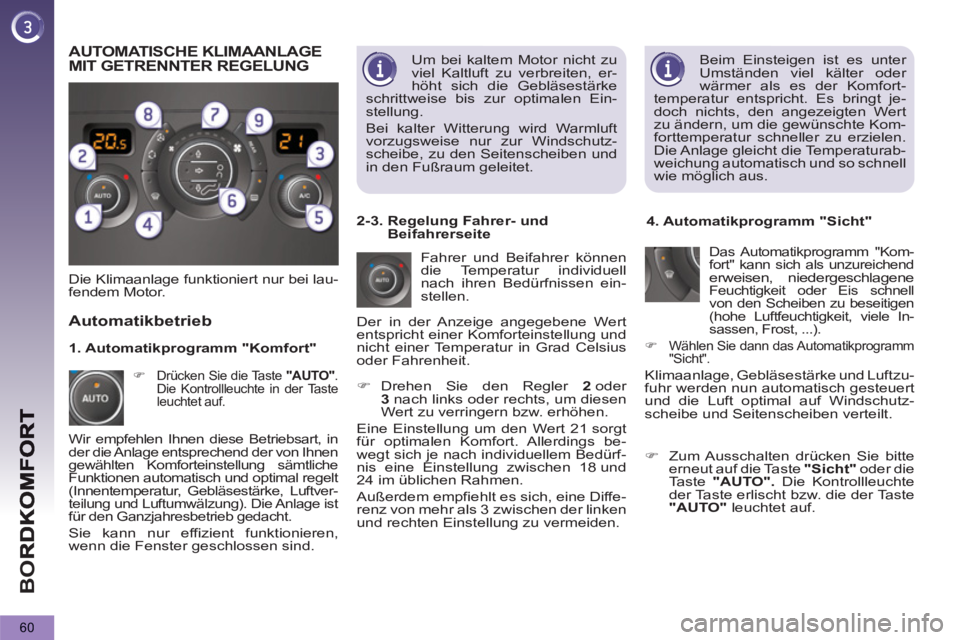

Beim Einsteigen ist es unter
Umständen viel kälter oder
wärmer als es der Komfort-
temperatur entspricht. Es bringt je-
doch nichts, den angezeigten Wert
zu ändern, um die gewünschte Kom-
forttemperatur schneller zu erzielen.
Die Anlage gleicht die Temperaturab-
weichung automatisch und so schnell
wie möglich aus.
Die Klimaanlage funktioniert nur bei lau-
fendem Motor. Fahrer und Beifahrer können
die Temperatur individuell
nach ihren Bedürfnissen ein-
stellen.


)
Drehen Sie den Regler 2
oder
3
nach links oder rechts, um diesen
Wert zu verringern bzw. erhöhen.
Eine Einstellung um den Wert 21 sorgt
für optimalen Komfort. Allerdings be-
wegt sich je nach individuellem Bedürf-
nis eine Einstellung zwischen 18 und
24 im üblichen Rahmen.
Außerdem empfiehlt es sich, eine Diffe-
renz von mehr als 3 zwischen der linken
und rechten Einstellung zu vermeiden.
4. Automatikprogramm "Sicht"

Das Automatikprogramm "Kom-
fort" kann sich als unzureichend
erweisen, niedergeschlagene Feuchtigkeit oder Eis schnell
von den Scheiben zu beseitigen
(hohe Luftfeuchtigkeit, viele In-
sassen, Frost, ...).


)
Wählen Sie dann das Automatikprogramm
"Sicht".

Klimaanlage, Gebläsestärke und Luftzu-
fuhr werden nun automatisch gesteuert
und die Luft optimal auf Windschutz-
scheibe und Seitenscheiben verteilt.
Automatikbetrieb



)
Drücken Sie die Taste "AUTO"
.
Die Kontrollleuchte in der Taste
leuchtet auf.
AUTOMATISCHE KLIMAANLAGE
MIT GETRENNTER REGELUNG
Wir empfehlen Ihnen diese Betriebsart, in
der die Anlage entsprechend der von Ihnen
gewählten Komforteinstellung sämtliche
Funktionen automatisch und optimal regelt
(Innentemperatur, Gebläsestärke, Luftver-
teilung und Luftumwälzung). Die Anlage ist
für den Ganzjahresbetrieb gedacht.
Sie kann nur effizient funktionieren,
wenn die Fenster geschlossen sind. Der in der Anzeige angegebene Wert
entspricht einer Komforteinstellung und
nicht einer Temperatur in Grad Celsius
oder Fahrenheit.


)
Zum Ausschalten drücken Sie bitte
erneut auf die Taste "Sicht"
oder die
Taste "AUTO".
Die Kontrollleuchte
der Taste erlischt bzw. die der Taste
"AUTO"
leuchtet auf.


1. Automatikprogramm "Komfort"
2-3. Regelung Fahrer- und
Beifahrerseite
Um bei kaltem Motor nicht zu
viel Kaltluft zu verbreiten, er-
höht sich die Gebläsestärke
schrittweise bis zur optimalen Ein-
stellung.
Bei kalter Witterung wird Warmluft
vorzugsweise nur zur Windschutz-
scheibe, zu den Seitenscheiben und
in den Fußraum geleitet.

BO
61

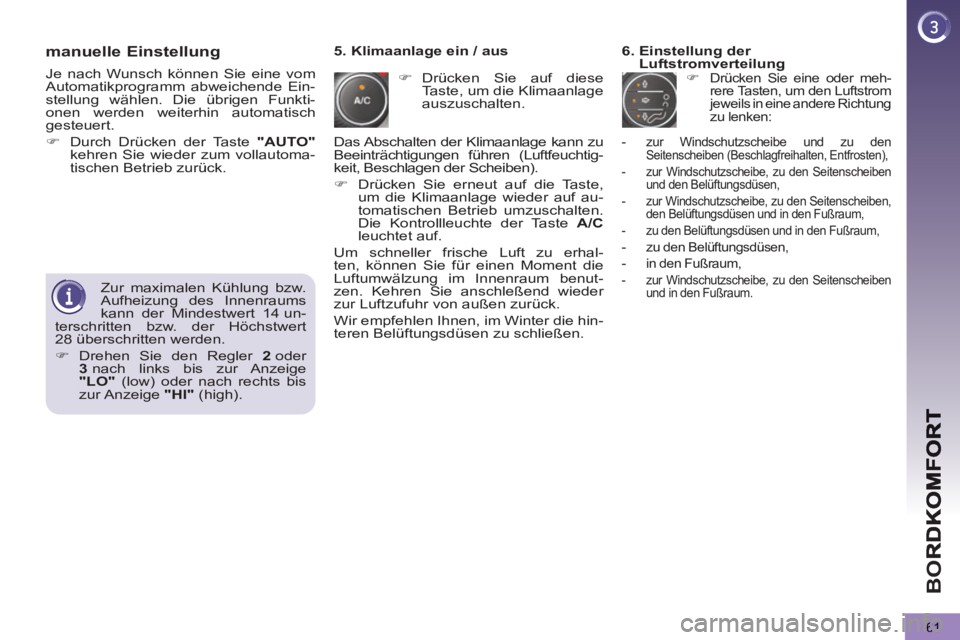

manuelle Einstellung


)
Drücken Sie auf diese
Taste, um die Klimaanlage
auszuschalten.
6. Einstellung der
Luftstromverteilung

)
Drücken Sie eine oder meh-
rere Tasten, um den Luftstrom
jeweils in eine andere Richtung
zu lenken:

5. Klimaanlage ein / aus



- zur Windschutzscheibe und zu den Seitenscheiben (Beschlagfreihalten, Entfrosten),


- zur Windschutzscheibe, zu den Seitenscheiben
und den Belüftungsdüsen,

- zur Windschutzscheibe, zu den Seitenscheiben,
den Belüftungsdüsen und in den Fußraum,

- zu den Belüftungsdüsen und in den Fußraum,


- zu den Belüftungsdüsen,

- in den Fußraum,


- zur Windschutzscheibe, zu den Seitenscheiben
und in den Fußraum.



Zur maximalen Kühlung bzw.
Aufheizung des Innenraums
kann der Mindestwert 14 un-
terschritten bzw. der Höchstwert
28 überschritten werden.


)
Drehen Sie den Regler 2
oder
3
nach links bis zur Anzeige
"LO"
(low) oder nach rechts bis
zur Anzeige "HI"
(high).
Das Abschalten der Klimaanlage kann zu
Beeinträchtigungen führen (Luftfeuchtig-
keit, Beschlagen der Scheiben).




)
Drücken Sie erneut auf die Taste,
um die Klimaanlage wieder auf au-
tomatischen Betrieb umzuschalten.
Die Kontrollleuchte der Taste A/C

leuchtet auf.
Um schneller frische Luft zu erhal-
ten, können Sie für einen Moment die
Luftumwälzung im Innenraum benut-
zen. Kehren Sie anschleßend wieder
zur Luftzufuhr von außen zurück.
Wir empfehlen Ihnen, im Winter die hin-
teren Belüftungsdüsen zu schließen.
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Ein-
stellung wählen. Die übrigen Funkti-
onen werden weiterhin automatisch
gesteuert.


)
Durch Drücken der Taste "AUTO"

kehren Sie wieder zum vollautoma-
tischen Betrieb zurück.

BO
62

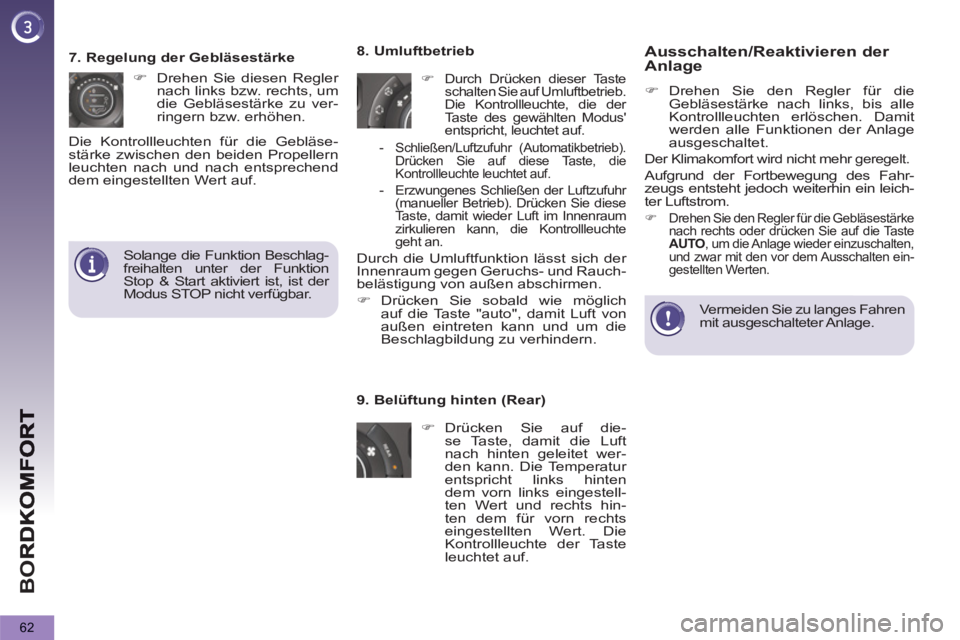

Ausschalten/Reaktivieren der Anlage



)
Drehen Sie den Regler für die
Gebläsestärke nach links, bis alle
Kontrollleuchten erlöschen. Damit
werden alle Funktionen der Anlage
ausgeschaltet.

Der Klimakomfort wird nicht mehr geregelt.

Aufgrund der Fortbewegung des Fahr-
zeugs entsteht jedoch weiterhin ein leich-
ter Luftstrom.


)
Drehen Sie den Regler für die Gebläsestärke
nach rechts oder drücken Sie auf die Taste
AUTO
, um die Anlage wieder einzuschalten,
und zwar mit den vor dem Ausschalten ein-
gestellten Werten.


Vermeiden Sie zu langes Fahren
mit ausgeschalteter Anlage.



9. Belüftung hinten (Rear)


)
Drücken Sie auf die-
se Taste, damit die Luft
nach hinten geleitet wer-
den kann. Die Temperatur
entspricht links hinten
dem vorn links eingestell-
ten Wert und rechts hin-
ten dem für vorn rechts
eingestellten Wert. Die
Kontrollleuchte der Taste
leuchtet auf.


8. Umluftbetrieb



)
Durch Drücken dieser Taste
schalten Sie auf Umluftbetrieb.
Die Kontrollleuchte, die der
Taste des gewählten Modus'
entspricht, leuchtet auf.


- Schließen/Luftzufuhr (Automatikbetrieb).
Drücken Sie auf diese Taste, die
Kontrollleuchte leuchtet auf.

- Erzwungenes Schließen der Luftzufuhr
(manueller Betrieb). Drücken Sie diese
Taste, damit wieder Luft im Innenraum
zirkulieren kann, die Kontrollleuchte
geht an.


Durch die Umluftfunktion lässt sich der
Innenraum gegen Geruchs- und Rauch-
belästigung von außen abschirmen.


)
Drücken Sie sobald wie möglich
auf die Taste "auto", damit Luft von
außen eintreten kann und um die
Beschlagbildung zu verhindern.

7. Regelung der Gebläsestärke


)
Drehen Sie diesen Regler
nach links bzw. rechts, um
die Gebläsestärke zu ver-
ringern bzw. erhöhen.
Die Kontrollleuchten für die Gebläse-
stärke zwischen den beiden Propellern
leuchten nach und nach entsprechend
dem eingestellten Wert auf.






Solange die Funktion Beschlag-
freihalten unter der Funktion
Stop & Start aktiviert ist, ist der
Modus STOP nicht verfügbar.
