KINDERSICHERHEIT
127


IUF:
Geeigneter Platz für den Einbau eines I
sofix- U
niversalsitzes in F
ahrtrichtung, der mit dem oberen Gurt befestigt wird.

IL-SU:
Geeigneter Platz für den Einbau eines I
sofix- S
emi- U
niversalsitzes:


- entgegen der Fahrtrichtung mit oberem Gurt oder Stützfuß,

- in Fahrtrichtung mit Stützfuß,

- oder einer Babyschale mit oberem Gurt oder Stützfuß.
Wie der obere Gurt befestigt wird, lesen Sie bitte im Abschnitt "Isofix- Halterungen" nach.

X:
Platz nicht geeignet für den Einbau eines Kindersitzes oder einer Babyschale der angegebenen Gewichtsklasse.

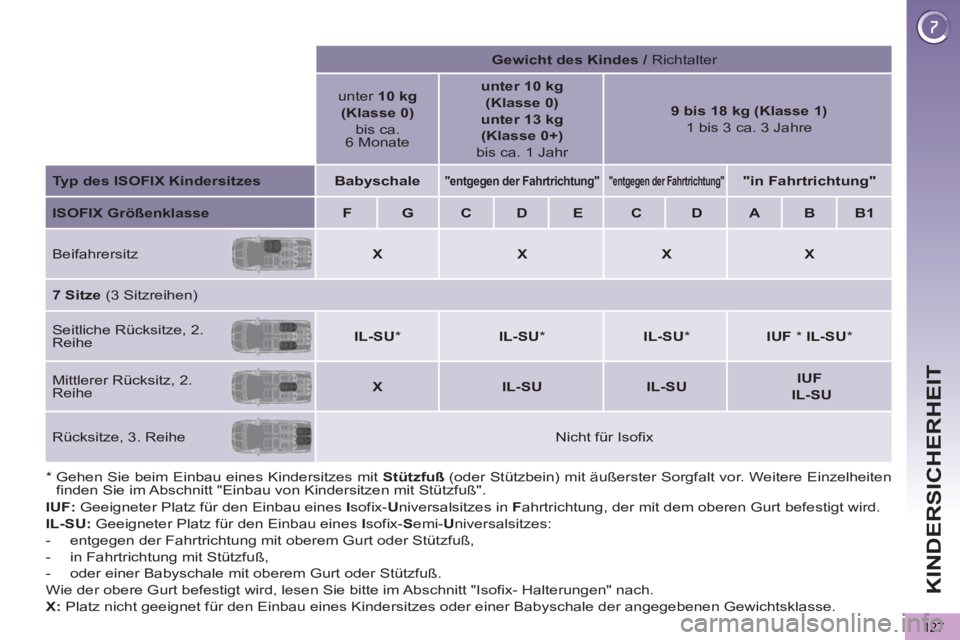

Gewicht des Kindes /
Richtalter


unter 10 kg
(Klasse 0)

bis ca.
6 Monate

unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)

bis ca. 1 Jahr

9 bis 18 kg (Klasse 1)

1 bis 3 ca. 3 Jahre


Typ des ISOFIX Kindersitzes



Babyschale





"entgegen der Fahrtrichtung"




"entgegen der Fahrtrichtung"




"in Fahrtrichtung"




ISOFIX
Größenklasse



F



G



C



D



E



C



D



A



B



B1


Beifahrersitz



X



X



X



X



7 Sitze
(3 Sitzreihen)
Seitliche Rücksitze, 2.
Reihe


IL-SU

*


IL-SU

*


IL-SU

*


IUF
* IL-SU

*



Mittlerer Rücksitz, 2.
Reihe


X



IL-SU



IL-SU



IUF

IL-SU


Rücksitze, 3. Reihe


Nicht für Isofix

* Gehen Sie beim Einbau eines Kindersitzes mit Stützfuß
(oder Stützbein) mit äußerster Sorgfalt vor. Weitere Einzelheiten
finden Sie im Abschnitt "Einbau von Kindersitzen mit Stützfuß".

KINDERSICHERHEIT
128

Der Sperrschalter ist unabhän-
gig von der Zentralverriege-
lung und ersetzt diese nicht.
Überprüfen Sie den Betriebszustand
der Kindersicherung bei jedem Ein-
schalten der Zündung.
Ziehen Sie immer den Zündschlüssel
ab, auch wenn Sie das Fahrzeug nur
kurzzeitig verlassen.
Bei einem heftigen Aufprall wird die
elektrische Kindersicherung automa-
tisch deaktiviert, damit die Insassen
im Fond aussteigen können.

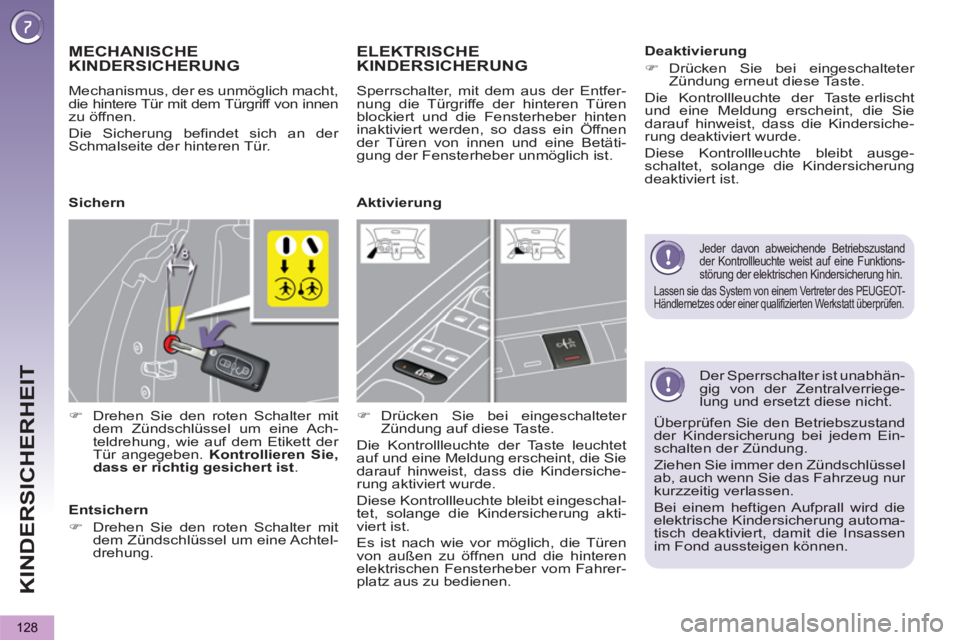

MECHANISCHE
KINDERSICHERUNG
Mechanismus, der es unmöglich macht,
die hintere Tür mit dem Türgriff von innen
zu öffnen.
Die Sicherung befindet sich an der
Schmalseite der hinteren Tür.


)
Drehen Sie den roten Schalter mit
dem Zündschlüssel um eine Ach-
teldrehung, wie auf dem Etikett der
Tür angegeben. Kontrollieren Sie,
dass er richtig gesichert ist.


ELEKTRISCHEKINDERSICHERUNG

Sperrschalter, mit dem aus der Entfer-
nung die Türgriffe der hinteren Türen
blockiert und die Fensterheber hinten
inaktiviert werden, so dass ein Öffnen
der Türen von innen und eine Betäti-
gung der Fensterheber unmöglich ist.


)
Drücken Sie bei eingeschalteter
Zündung auf diese Taste.
Die Kontrollleuchte der Taste leuchtet
auf und eine Meldung erscheint, die Sie
darauf hinweist, dass die Kindersiche-
rung aktiviert wurde.
Diese Kontrollleuchte bleibt eingeschal-
tet, solange die Kindersicherung akti-
viert ist.
Es ist nach wie vor möglich, die Türen
von außen zu öffnen und die hinteren
elektrischen Fensterheber vom Fahrer-
platz aus zu bedienen.
Sichern

Entsichern


)
Drehen Sie den roten Schalter mit
dem Zündschlüssel um eine Achtel-
drehung.




Aktivierung
Deaktivierung


)
Drücken Sie bei eingeschalteter
Zündung erneut diese Taste.
Die Kontrollleuchte der Taste erlischt
und eine Meldung erscheint, die Sie
darauf hinweist, dass die Kindersiche-
rung deaktiviert wurde.
Diese Kontrollleuchte bleibt ausge-
schaltet, solange die Kindersicherung
deaktiviert ist.


Jeder davon abweichende Betriebszustand
der Kontrollleuchte weist auf eine Funktions-
störung der elektrischen Kindersicherung hin.
Lassen sie das System von einem Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten Werkstatt überprüfen.

SI
C
129

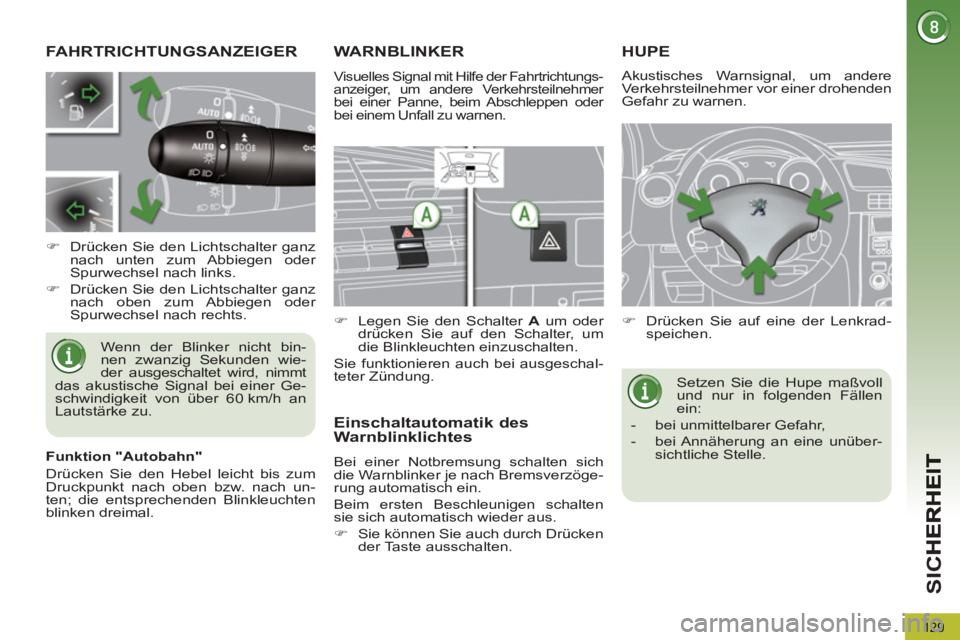

FAHRTRICHTUNGSANZEIGER
Wenn der Blinker nicht bin-
nen zwanzig Sekunden wie-
der ausgeschaltet wird, nimmt
das akustische Signal bei einer Ge-
schwindigkeit von über 60 km/h an
Lautstärke zu.


)
Drücken Sie den Lichtschalter ganz
nach unten zum Abbiegen oder
Spurwechsel nach links.

)
Drücken Sie den Lichtschalter ganz
nach oben zum Abbiegen oder
Spurwechsel nach rechts.
WARNBLINKER

Visuelles Signal mit Hilfe der Fahrtrichtungs-
anzeiger, um andere Verkehrsteilnehmer
bei einer Panne, beim Abschleppen oder
bei einem Unfall zu warnen.


)
Legen Sie den Schalter A
um oder
drücken Sie auf den Schalter, um
die Blinkleuchten einzuschalten.
Sie funktionieren auch bei ausgeschal-
teter Zündung.
Einschaltautomatik des
Warnblinklichtes
Bei einer Notbremsung schalten sich
die Warnblinker je nach Bremsverzöge-
rung automatisch ein.
Beim ersten Beschleunigen schalten
sie sich automatisch wieder aus.


)
Sie können Sie auch durch Drücken
der Taste ausschalten.

HUPE



)
Drücken Sie auf eine der Lenkrad-
speichen.
Setzen Sie die Hupe maßvoll
und nur in folgenden Fällen
ein:


- bei unmittelbarer Gefahr,

- bei Annäherung an eine unüber-
sichtliche Stelle.

Akustisches Warnsignal, um andere
Verkehrsteilnehmer vor einer drohenden
Gefahr zu warnen.

Funktion "Autobahn"
Drücken Sie den Hebel leicht bis zum
Druckpunkt nach oben bzw. nach un-
ten; die entsprechenden Blinkleuchten
blinken dreimal.

SI
C
130

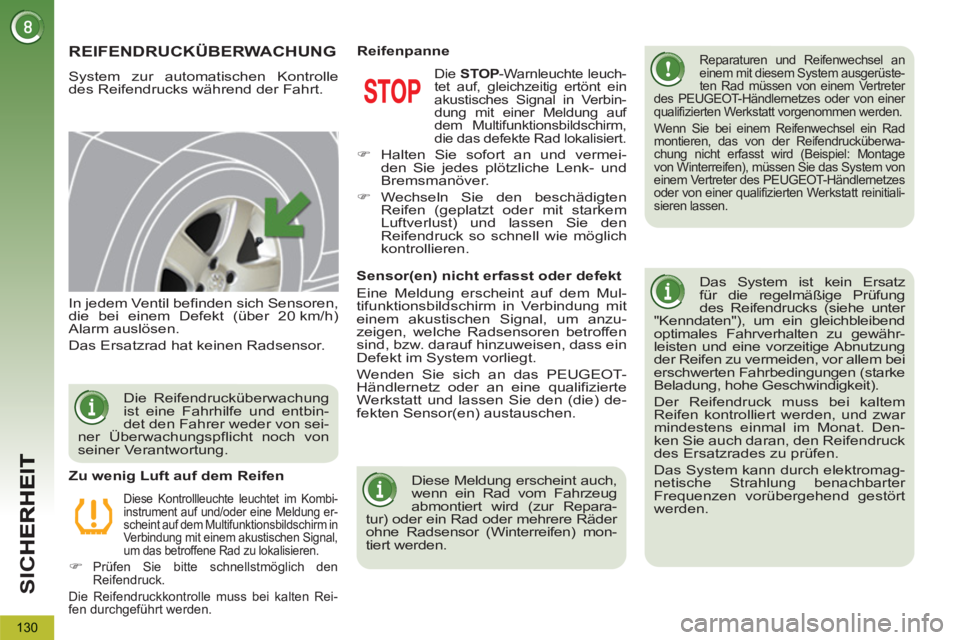

REIFENDRUCKÜBERWACHUNG
System zur automatischen Kontrolle
des Reifendrucks während der Fahrt.

Reparaturen und Reifenwechsel an
einem mit diesem System ausgerüste-
ten Rad müssen von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Werkstatt vorgenommen werden.
Wenn Sie bei einem Reifenwechsel ein Rad
montieren, das von der Reifendrucküberwa-
chung nicht erfasst wird (Beispiel: Montage
von Winterreifen), müssen Sie das System von
einem Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Werkstatt reinitiali-
sieren lassen.


Das System ist kein Ersatz
für die regelmäßige Prüfung
des Reifendrucks (siehe unter
"Kenndaten"), um ein gleichbleibend
optimales Fahrverhalten zu gewähr-
leisten und eine vorzeitige Abnutzung
der Reifen zu vermeiden, vor allem bei
erschwerten Fahrbedingungen (starke
Beladung, hohe Geschwindigkeit).
Der Reifendruck muss bei kaltem
Reifen kontrolliert werden, und zwar
mindestens einmal im Monat. Den-
ken Sie auch daran, den Reifendruck
des Ersatzrades zu prüfen.
Das System kann durch elektromag-
netische Strahlung benachbarter
Frequenzen vorübergehend gestört
werden.

In jedem Ventil befinden sich Sensoren,
die bei einem Defekt (über 20 km/h)
Alarm auslösen.
Das Ersatzrad hat keinen Radsensor.

Diese Kontrollleuchte leuchtet im Kombi-
instrument auf und/oder eine Meldung er-
scheint auf dem Multifunktionsbildschirm in
Verbindung mit einem akustischen Signal,
um das betroffene Rad zu lokalisieren.


)
Prüfen Sie bitte schnellstmöglich den
Reifendruck.
Die Reifendruckkontrolle muss bei kalten Rei-
fen durchgeführt werden.


Zu wenig Luft auf dem Reifen
Die STOP
-Warnleuchte leuch-
tet auf, gleichzeitig ertönt ein
akustisches Signal in Verbin-
dung mit einer Meldung auf
dem Multifunktionsbildschirm,
die das defekte Rad lokalisiert.


)
Halten Sie sofort an und vermei-
den Sie jedes plötzliche Lenk- und
Bremsmanöver.

)
Wechseln Sie den beschädigten
Reifen (geplatzt oder mit starkem
Luftverlust) und lassen Sie den
Reifendruck so schnell wie möglich
kontrollieren.

Reifenpanne

Die Reifendrucküberwachung
ist eine Fahrhilfe und entbin-
det den Fahrer weder von sei-
ner Überwachungspflicht noch von
seiner Verantwortung.


Sensor(en) nicht erfasst oder defekt
Eine Meldung erscheint auf dem Mul-
tifunktionsbildschirm in Verbindung mit
einem akustischen Signal, um anzu-
zeigen, welche Radsensoren betroffen
sind, bzw. darauf hinzuweisen, dass ein
Defekt im System vorliegt.
Wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Werkstatt und lassen Sie den (die) de-
fekten Sensor(en) austauschen.

Diese Meldung erscheint auch,
wenn ein Rad vom Fahrzeug
abmontiert wird (zur Repara-
tur) oder ein Rad oder mehrere Räder
ohne Radsensor (Winterreifen) mon-
tiert werden.

SI
C
131

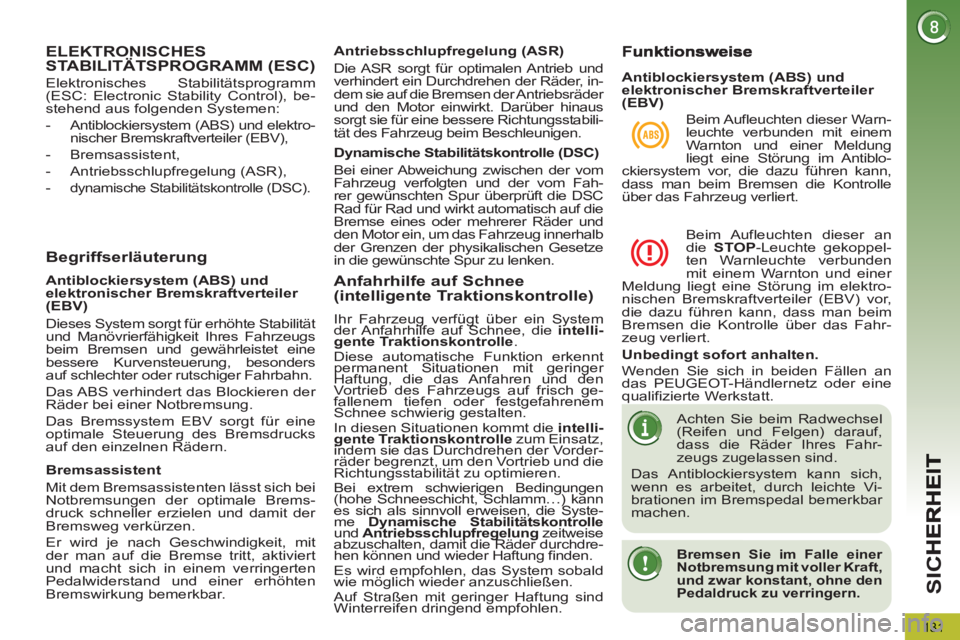

ELEKTRONISCHES
STABILITÄTSPROGRAMM (ESC)
Begriffserläuterung

Antriebsschlupfregelung (ASR)
Die ASR sorgt für optimalen Antrieb und
verhindert ein Durchdrehen der Räder, in-
dem sie auf die Bremsen der Antriebsräder
und den Motor einwirkt. Darüber hinaus
sorgt sie für eine bessere Richtungsstabili-
tät des Fahrzeug beim Beschleunigen.

Dynamische Stabilitätskontrolle (DSC)
Bei einer Abweichung zwischen der vom
Fahrzeug verfolgten und der vom Fah-
rer gewünschten Spur überprüft die DSC
Rad für Rad und wirkt automatisch auf die
Bremse eines oder mehrerer Räder und
den Motor ein, um das Fahrzeug innerhalb
der Grenzen der physikalischen Gesetze
in die gewünschte Spur zu lenken.


Bremsassistent
Mit dem Bremsassistenten lässt sich bei
Notbremsungen der optimale Brems-
druck schneller erzielen und damit der
Bremsweg verkürzen.
Er wird je nach Geschwindigkeit, mit
der man auf die Bremse tritt, aktiviert
und macht sich in einem verringerten
Pedalwiderstand und einer erhöhten
Bremswirkung bemerkbar.
Antiblockiersystem (ABS) und
elektronischer Bremskraftverteiler
(EBV)
Dieses System sorgt für erhöhte Stabilität
und Manövrierfähigkeit Ihres Fahrzeugs
beim Bremsen und gewährleistet eine
bessere Kurvensteuerung, besonders
auf schlechter oder rutschiger Fahrbahn.
Das ABS verhindert das Blockieren der
Räder bei einer Notbremsung.
Das Bremssystem EBV sorgt für eine
optimale Steuerung des Bremsdrucks
auf den einzelnen Rädern.

Beim Aufleuchten dieser Warn-
leuchte verbunden mit einem
Warnton und einer Meldung
liegt eine Störung im Antiblo-
ckiersystem vor, die dazu führen kann,
dass man beim Bremsen die Kontrolle
über das Fahrzeug verliert.

Beim Aufleuchten dieser an
die STOP
-Leuchte gekoppel-
ten Warnleuchte verbunden
mit einem Warnton und einer
Meldung liegt eine Störung im elektro-
nischen Bremskraftverteiler (EBV) vor,
die dazu führen kann, dass man beim
Bremsen die Kontrolle über das Fahr-
zeug verliert.

Unbedingt sofort anhalten.

Wenden Sie sich in beiden Fällen an
das PEUGEOT-Händlernetz oder eine
qualifizierte Werkstatt.

Achten Sie beim Radwechsel
(Reifen und Felgen) darauf,
dass die Räder Ihres Fahr-
zeugs zugelassen sind.
Das Antiblockiersystem kann sich,
wenn es arbeitet, durch leichte Vi-
brationen im Bremspedal bemerkbar
machen.



Bremsen Sie im Falle einer
Notbremsung mit voller Kraft,
und zwar konstant, ohne den
Pedaldruck zu verringern.





Antiblockiersystem (ABS) und
elektronischer Bremskraftverteiler
(EBV)
Anfahrhilfe auf Schnee (intelligente Traktionskontrolle)
Ihr Fahrzeug verfügt über ein System
der Anfahrhilfe auf Schnee, die intelli-
gente Traktionskontrolle
.
Diese automatische Funktion erkennt
permanent Situationen mit geringer
Haftung, die das Anfahren und den
Vortrieb des Fahrzeugs auf frisch ge-
fallenem tiefen oder festgefahrenem
Schnee schwierig gestalten.
In diesen Situationen kommt die intelli-
gente Traktionskontrolle
zum Einsatz,
indem sie das Durchdrehen der Vorder-
räder begrenzt, um den Vortrieb und die
Richtungsstabilität zu optimieren.
Bei extrem schwierigen Bedingungen
(hohe Schneeschicht, Schlamm…) kann
es sich als sinnvoll erweisen, die Syste-
me Dynamische Stabilitätskontrolle

und Antriebsschlupfregelung
zeitweise
abzuschalten, damit die Räder durchdre-
hen können und wieder Haftung finden.
Es wird empfohlen, das System sobald
wie möglich wieder anzuschließen.
Auf Straßen mit geringer Haftung sind
Winterreifen dringend empfohlen.
Elektronisches Stabilitätsprogramm
(ESC: Electronic Stability Control), be-
stehend aus folgenden Systemen:


- Antiblockiersystem (ABS) und elektro-
nischer Bremskraftverteiler (EBV),

- Bremsassistent,

- Antriebsschlupfregelung (ASR),

-
dynamische Stabilitätskontrolle (DSC).

SI
C
132

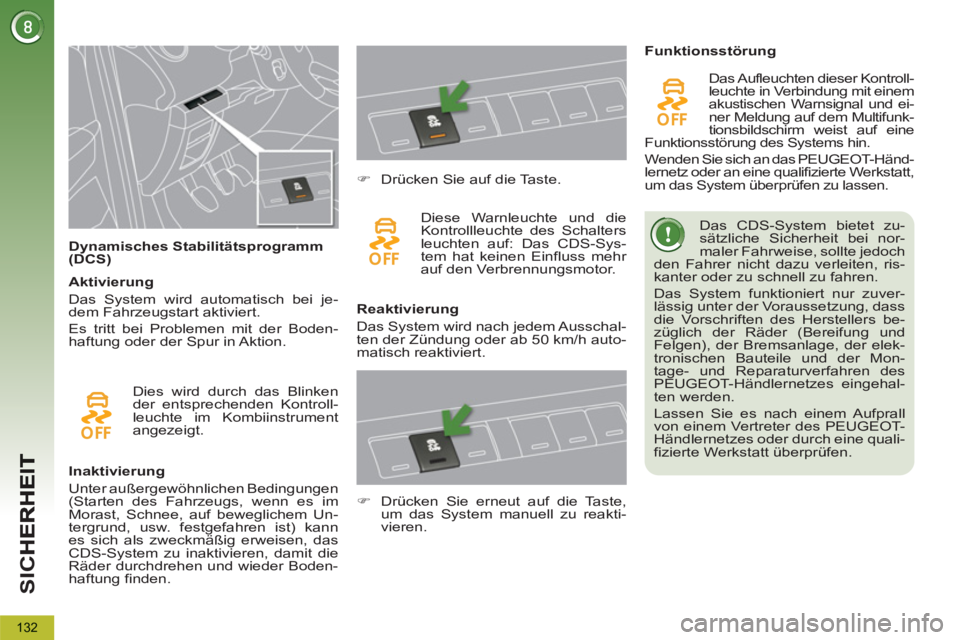

Dynamisches Stabilitätsprogramm
(DCS) Das CDS-System bietet zu-
sätzliche Sicherheit bei nor-
maler Fahrweise, sollte jedoch
den Fahrer nicht dazu verleiten, ris-
kanter oder zu schnell zu fahren.
Das System funktioniert nur zuver-
lässig unter der Voraussetzung, dass
die Vorschriften des Herstellers be-
züglich der Räder (Bereifung und
Felgen), der Bremsanlage, der elek-
tronischen Bauteile und der Mon-
tage- und Reparaturverfahren des
PEUGEOT-Händlernetzes eingehal-
ten werden.
Lassen Sie es nach einem Aufprall
von einem Vertreter des PEUGEOT-
Händlernetzes oder durch eine quali-
fizierte Werkstatt überprüfen.



Inaktivierung
Unter außergewöhnlichen Bedingungen
(Starten des Fahrzeugs, wenn es im
Morast, Schnee, auf beweglichem Un-
tergrund, usw. festgefahren ist) kann
es sich als zweckmäßig erweisen, das
CDS-System zu inaktivieren, damit die
Räder durchdrehen und wieder Boden-
haftung finden.


)
Drücken Sie auf die Taste.
Diese Warnleuchte und die
Kontrollleuchte des Schalters
leuchten auf: Das CDS-Sys-
tem hat keinen Einfluss mehr
auf den Verbrennungsmotor.

Reaktivierung
Das System wird nach jedem Ausschal-
ten der Zündung oder ab 50 km/h auto-
matisch reaktiviert.
Funktionsstörung
Das Aufleuchten dieser Kontroll-
leuchte in Verbindung mit einem
akustischen Warnsignal und ei-
ner Meldung auf dem Multifunk-
tionsbildschirm weist auf eine
Funktionsstörung des Systems hin.
Wenden Sie sich an das PEUGEOT-Händ-
lernetz oder an eine qualifizierte Werkstatt,
um das System überprüfen zu lassen.
Dies wird durch das Blinken
der entsprechenden Kontroll-
leuchte im Kombiinstrument
angezeigt.

Aktivierung
Das System wird automatisch bei je-
dem Fahrzeugstart aktiviert.
Es tritt bei Problemen mit der Boden-
haftung oder der Spur in Aktion.


)
Drücken Sie erneut auf die Taste,
um das System manuell zu reakti-
vieren.

SI
C
133

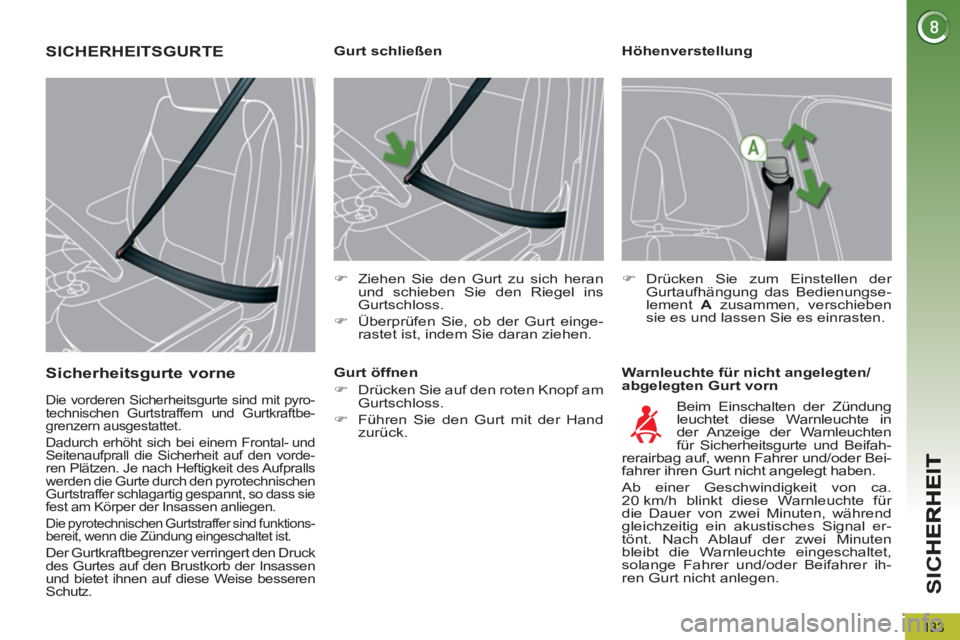

Höhenverstellung

Warnleuchte für nicht angelegten/
abgelegten Gurt vorn









Gurt schließen


)
Ziehen Sie den Gurt zu sich heran
und schieben Sie den Riegel ins
Gurtschloss.

)
Überprüfen Sie, ob der Gurt einge-
rastet ist, indem Sie daran ziehen.


)
Drücken Sie zum Einstellen der
Gurtaufhängung das Bedienungse-
lement A
zusammen, verschieben
sie es und lassen Sie es einrasten.

Beim Einschalten der Zündung
leuchtet diese Warnleuchte in
der Anzeige der Warnleuchten
für Sicherheitsgurte und Beifah-
rerairbag auf, wenn Fahrer und/oder Bei-
fahrer ihren Gurt nicht angelegt haben.
Ab einer Geschwindigkeit von ca.
20 km/h blinkt diese Warnleuchte für
die Dauer von zwei Minuten, während
gleichzeitig ein akustisches Signal er-
tönt. Nach Ablauf der zwei Minuten
bleibt die Warnleuchte eingeschaltet,
solange Fahrer und/oder Beifahrer ih-
ren Gurt nicht anlegen.
Gurt öffnen


)
Drücken Sie auf den roten Knopf am
Gurtschloss.

)
Führen Sie den Gurt mit der Hand
zurück.
SICHERHEITSGURTE
Sicherheits
gurte vorne
Die vorderen Sicherheitsgurte sind mit pyro-
technischen Gurtstraffern und Gurtkraftbe-
grenzern ausgestattet.
Dadurch erhöht sich bei einem Frontal- und
Seitenaufprall die Sicherheit auf den vorde-
ren Plätzen. Je nach Heftigkeit des Aufpralls
werden die Gurte durch den pyrotechnischen
Gurtstraffer schlagartig gespannt, so dass sie
fest am Körper der Insassen anliegen.
Die pyrotechnischen Gurtstraffer sind funktions-
bereit, wenn die Zündung eingeschaltet ist.
Der Gurtkraftbegrenzer verringert den Druck
des Gurtes auf den Brustkorb der Insassen
und bietet ihnen auf diese Weise besseren
Schutz.

SI
C
134

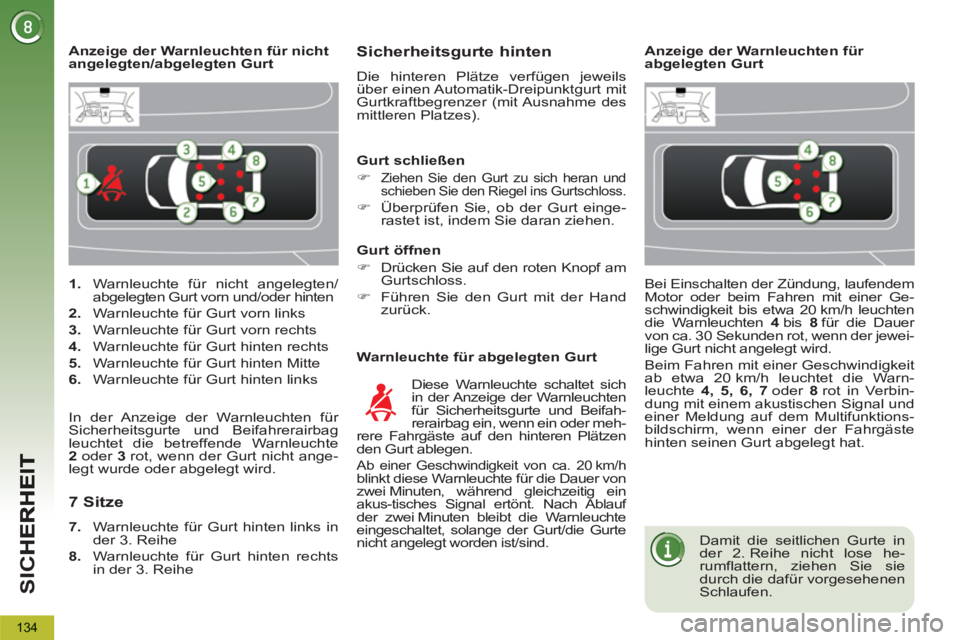

1.
Warnleuchte für nicht angelegten/
abgelegten Gurt vorn und/oder hinten

2.
Warnleuchte für Gurt vorn links

3.
Warnleuchte für Gurt vorn rechts

4.
Warnleuchte für Gurt hinten rechts

5.
Warnleuchte für Gurt hinten Mitte

6.
Warnleuchte für Gurt hinten links
Anzeige der Warnleuchten für nicht
angelegten/abgelegten Gurt
Sicherheitsgurte hinten
Die hinteren Plätze verfügen jeweils
über einen Automatik-Dreipunktgurt mit
Gurtkraftbegrenzer (mit Ausnahme des
mittleren Platzes).

Warnleuchte für abgelegten Gurt
Diese Warnleuchte schaltet sich
in der Anzeige der Warnleuchten
für Sicherheitsgurte und Beifah-
rerairbag ein, wenn ein oder meh-
rere Fahrgäste auf den hinteren Plätzen
den Gurt ablegen.
Ab einer Geschwindigkeit von ca. 20 km/h blinkt diese Warnleuchte für die Dauer von
zwei Minuten, während gleichzeitig ein
akus-tisches Signal ertönt. Nach Ablauf
der zwei Minuten bleibt die Warnleuchte
eingeschaltet, solange der Gurt/die Gurte
nicht angelegt worden ist/sind.



Gurt schließen


)

Ziehen Sie den Gurt zu sich heran und
schieben Sie den Riegel ins Gurtschloss.

)
Überprüfen Sie, ob der Gurt einge-
rastet ist, indem Sie daran ziehen.


Gurt öffnen


)
Drücken Sie auf den roten Knopf am
Gurtschloss.

)
Führen Sie den Gurt mit der Hand
zurück.

In der Anzeige der Warnleuchten für
Sicherheitsgurte und Beifahrerairbag
leuchtet die betreffende Warnleuchte
2
oder 3
rot, wenn der Gurt nicht ange-
legt wurde oder abgelegt wird.



7 Sitze


7.
Warnleuchte für Gurt hinten links in
der 3. Reihe

8.
Warnleuchte für Gurt hinten rechts
in der 3. Reihe






Anzeige der Warnleuchten für
abgelegten Gurt
Bei Einschalten der Zündung, laufendem
Motor oder beim Fahren mit einer Ge-
schwindigkeit bis etwa 20 km/h leuchten
die Warnleuchten 4
bis 8
für die Dauer
von ca. 30 Sekunden rot, wenn der jewei-
lige Gurt nicht angelegt wird.
Beim Fahren mit einer Geschwindigkeit
ab etwa 20 km/h leuchtet die Warn-
leuchte 4

,
5,
6, 7
oder 8
rot in Verbin-
dung mit einem akustischen Signal und
einer Meldung auf dem Multifunktions-
bildschirm, wenn einer der Fahrgäste
hinten seinen Gurt abgelegt hat.


Damit die seitlichen Gurte in
der 2. Reihe nicht lose he-
rumflattern, ziehen Sie sie
durch die dafür vorgesehenen
Schlaufen.
