PRAKTISCHE TIPPS

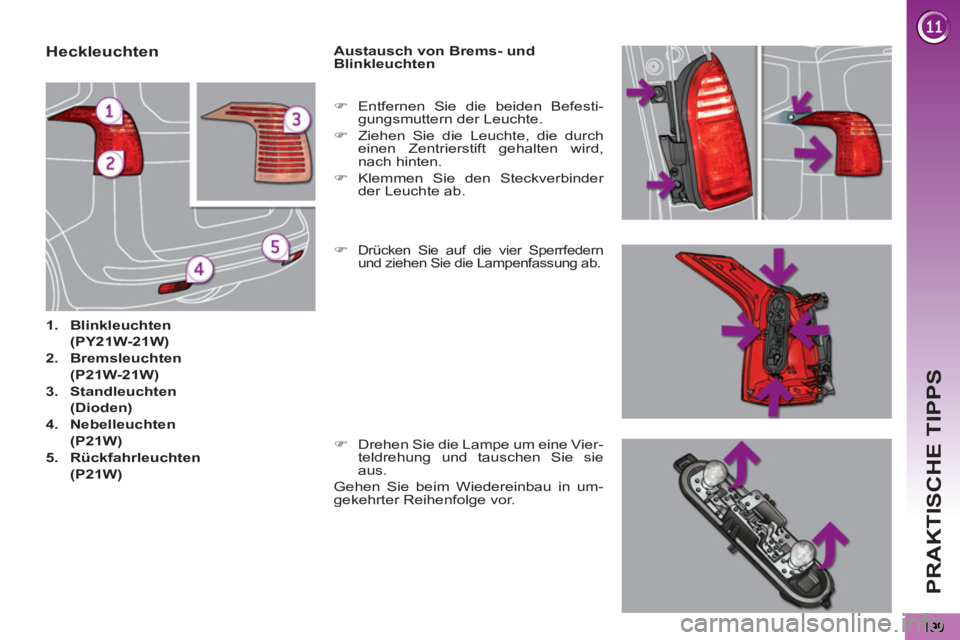

Heckleuchten



1.
Blinkleuchten

(PY21W-21W)


2.
Bremsleuchten

(P21W-21W)


3.
Standleuchten

(Dioden)


4.
Nebelleuchten

(P21W)




5.
Rückfahrleuchten

(P21W)


Austausch von Brems- und
Blinkleuchten

)

Drücken Sie auf die vier Sperrfedern
und ziehen Sie die Lampenfassung ab.


)
Entfernen Sie die beiden Befesti-
gungsmuttern der Leuchte.

)
Ziehen Sie die Leuchte, die durch
einen Zentrierstift gehalten wird,
nach hinten.

)
Klemmen Sie den Steckverbinder
der Leuchte ab.

)
Drehen Sie die Lampe um eine Vier-
teldrehung und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

PRAKTISCHE TIPPS
200

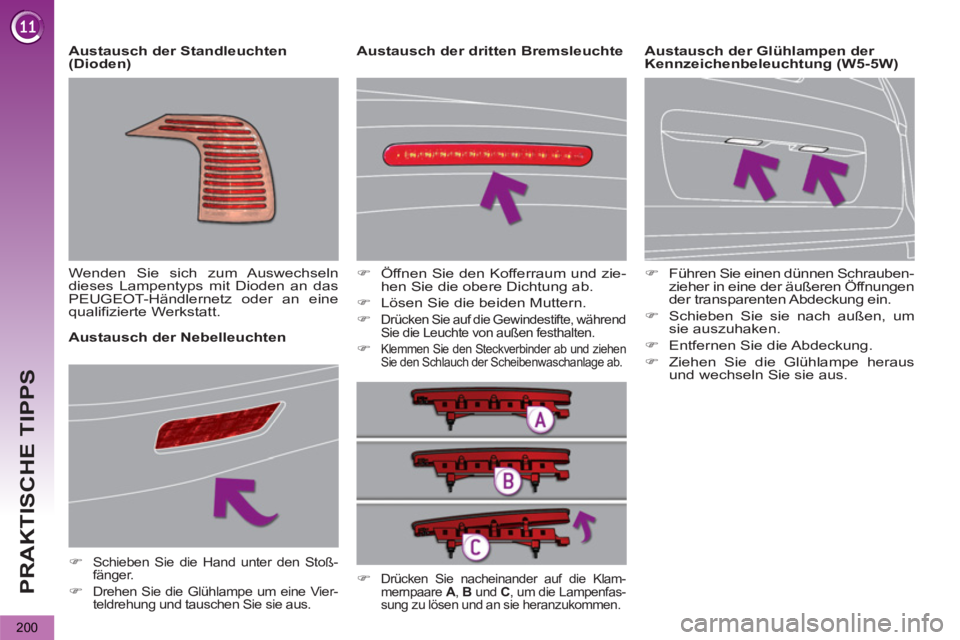

Austausch der dritten Bremsleuchte


















Austausch der Nebelleuchten


)

Schieben Sie die Hand unter den Stoß-
fänger.

)
Drehen Sie die Glühlampe um eine Vier-
teldrehung und tauschen Sie sie aus.





)
Öffnen Sie den Kofferraum und zie-
hen Sie die obere Dichtung ab.

)
Lösen Sie die beiden Muttern.

)

Drücken Sie auf die Gewindestifte, während
Sie die Leuchte von außen festhalten.

)
Klemmen Sie den Steckverbinder ab und ziehen
Sie den Schlauch der Scheibenwaschanlage ab.

)
Drücken Sie nacheinander auf die Klam-
mernpaare A
, B
und C
, um die Lampenfas-
sung zu lösen und an sie heranzukommen.



Austausch der Standleuchten
(Dioden)
Wenden Sie sich zum Auswechseln
dieses Lampentyps mit Dioden an das
PEUGEOT-Händlernetz oder an eine
qualifizierte Werkstatt.


)
Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

)
Schieben Sie sie nach außen, um
sie auszuhaken.

)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.


Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)

PRAKTISCHE TIPPS
201
Für die Behebung von Funkti-
onsstörungen, deren Ursache
der Einbau und die Verwendung
von elektrischem Zubehör ist, welches
nicht von PEUGEOT geliefert und
empfohlen wird und/oder nicht nach
den entsprechenden Richtlinien ein-
gebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet
keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzun-
gskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zu-
behörgeräte mehr als 10 mA beträgt.

Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass sie
mit der elektrischen Serien- oder Extra-
ausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver-
treter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Werkstatt,
bevor Sie noch weitere elektrische
Zubehörteile einbauen.

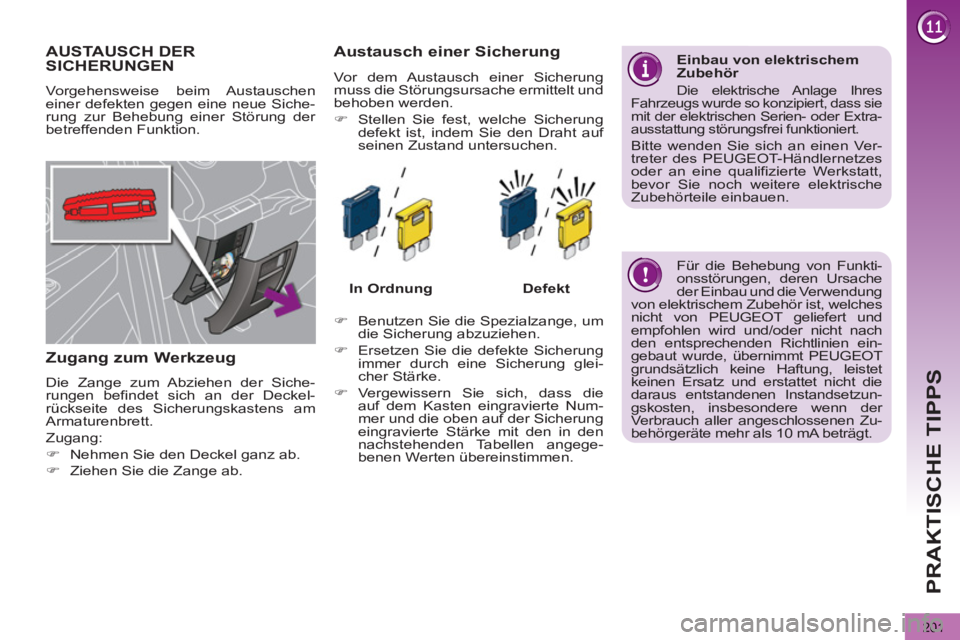

AUSTAUSCH DER
SICHERUNGEN
Vorgehensweise beim Austauschen
einer defekten gegen eine neue Siche-
rung zur Behebung einer Störung der
betreffenden Funktion.

Zugang zum Werkzeug

Die Zange zum Abziehen der Siche-
rungen befindet sich an der Deckel-
rückseite des Sicherungskastens am
Armaturenbrett.
Zugang:


)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange ab.



Austausch einer Sicherung




)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

)
Vergewissern Sie sich, dass die
auf dem Kasten eingravierte Num-
mer und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.


In Ordnung



Defekt


Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.


)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.

PRAKTISCHE TIPPS
202

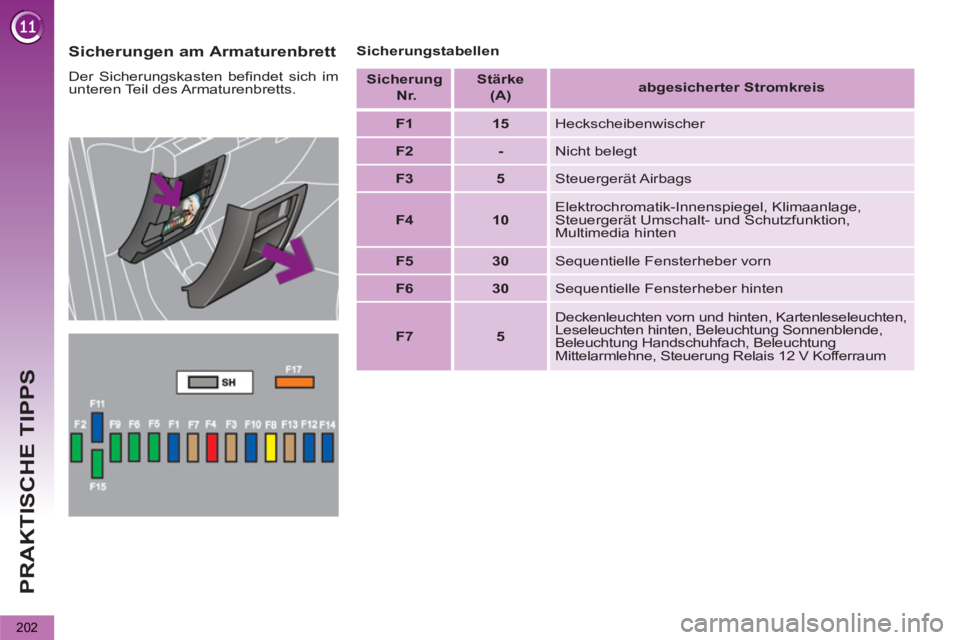

Sicherungen am Armaturenbrett

Der Sicherungskasten befindet sich im
unteren Teil des Armaturenbretts.
Sicherungstabellen


Sicherung

Nr.



Stärke

(A)

abgesicherter Stromkreis




F1



15

Heckscheibenwischer


F2



-

Nicht belegt


F3



5

Steuergerät Airbags


F4



10

Elektrochromatik-Innenspiegel, Klimaanlage,
Steuergerät Umschalt- und Schutzfunktion,
Multimedia hinten


F5



30

Sequentielle Fensterheber vorn


F6



30

Sequentielle Fensterheber hinten


F7



5

Deckenleuchten vorn und hinten, Kartenleseleuchten,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Beleuchtung
Mittelarmlehne, Steuerung Relais 12 V Kofferraum

PRAKTISCHE TIPPS
203

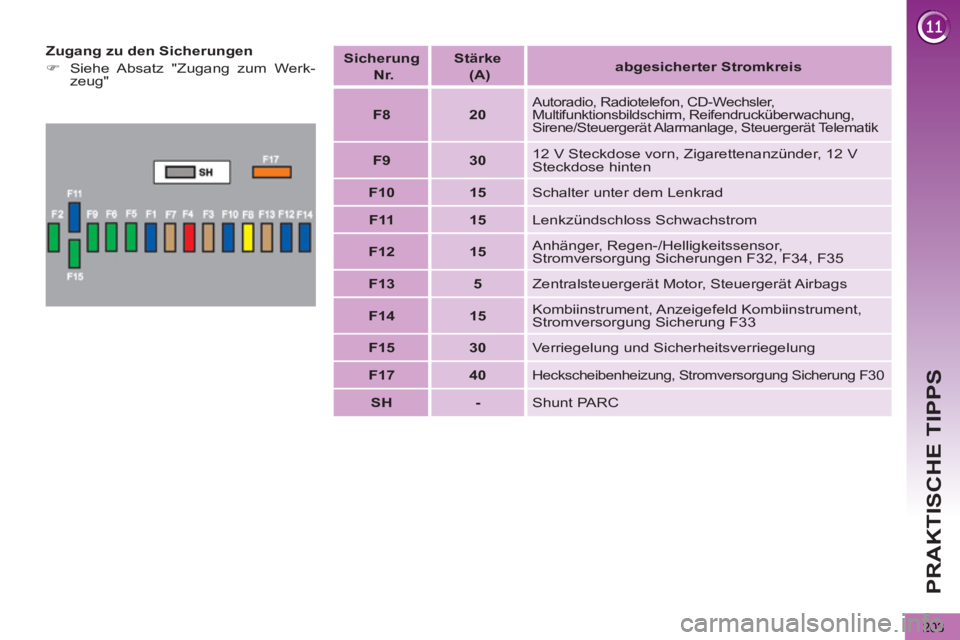

Zugang zu den Sicherungen


)
Siehe Absatz "Zugang zum Werk-
zeug"


Sicherung
Nr.

Stärke
(A)


abgesicherter Stromkreis




F8


20


Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung,
Sirene/Steuergerät Alarmanlage, Steuergerät Telematik


F9


30
12 V Steckdose vorn, Zigarettenanzünder, 12 V
Steckdose hinten


F10


15

Schalter unter dem Lenkrad


F11


15

Lenkzündschloss Schwachstrom


F12


15
Anhänger, Regen-/Helligkeitssensor,
Stromversorgung Sicherungen F32, F34, F35


F13


5

Zentralsteuergerät Motor, Steuergerät Airbags


F14


15
Kombiinstrument, Anzeigefeld Kombiinstrument,
Stromversorgung Sicherung F33


F15


30

Verriegelung und Sicherheitsverriegelung


F17


40


Heckscheibenheizung, Stromversorgung Sicherung F30



SH


-

Shunt PARC

PRAKTISCHE TIPPS
204

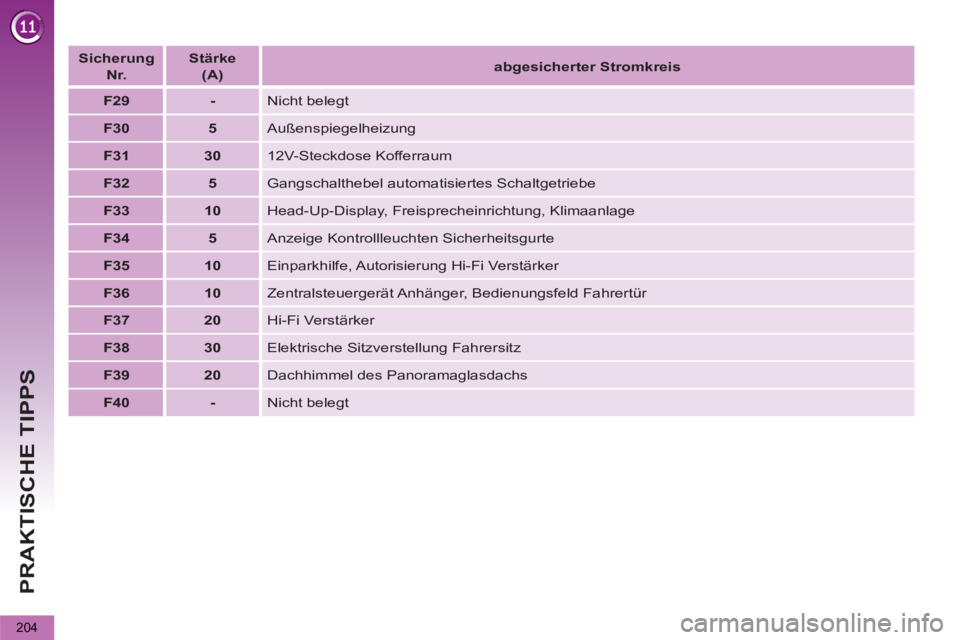

Sicherung

Nr.


Stärke
(A)


abgesicherter Stromkreis



F29



-

Nicht belegt


F30



5

Außenspiegelheizung


F31



30

12V-Steckdose Kofferraum


F32



5

Gangschalthebel automatisiertes Schaltgetriebe


F33



10

Head-Up-Display, Freisprecheinrichtung, Klimaanlage


F34



5

Anzeige Kontrollleuchten Sicherheitsgurte


F35



10

Einparkhilfe, Autorisierung Hi-Fi Verstärker


F36



10

Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür


F37



20

Hi-Fi Verstärker


F38



30

Elektrische Sitzverstellung Fahrersitz


F39



20

Dachhimmel des Panoramaglasdachs


F40



-

Nicht belegt

PRAKTISCHE TIPPS
205

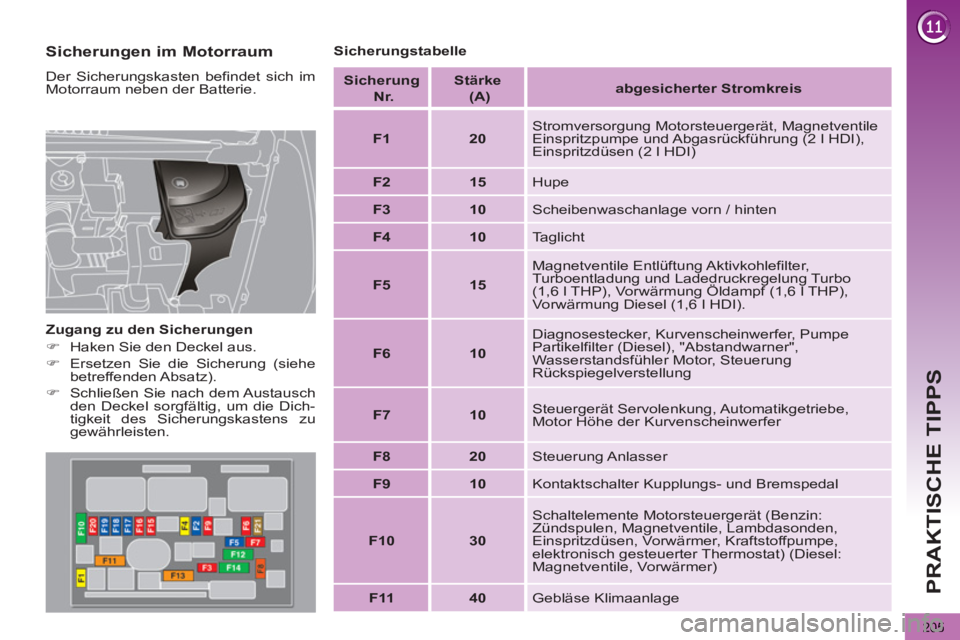

Sicherungen im Motorraum

Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.

Zugang zu den Sicherungen


)
Haken Sie den Deckel aus.

)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die Dich-
tigkeit des Sicherungskastens zu
gewährleisten.

Sicherungstabelle

Sicherung
Nr.

Stärke
(A)


abgesicherter Stromkreis




F1



20

Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI),
Einspritzdüsen (2 l HDI)


F2



15

Hupe


F3



10

Scheibenwaschanlage vorn / hinten


F4



10

Taglicht


F5



15

Magnetventile Entlüftung Aktivkohlefilter,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP), Vorwärmung Öldampf (1,6 l THP),
Vorwärmung Diesel (1,6 l HDI).


F6



10

Diagnosestecker, Kurvenscheinwerfer, Pumpe
Partikelfilter (Diesel), "Abstandwarner",
Wasserstandsfühler Motor, Steuerung
Rückspiegelverstellung


F7



10

Steuergerät Servolenkung, Automatikgetriebe,
Motor Höhe der Kurvenscheinwerfer


F8



20

Steuerung Anlasser


F9



10

Kontaktschalter Kupplungs- und Bremspedal


F10



30


Schaltelemente Motorsteuergerät (Benzin:
Zündspulen, Magnetventile, Lambdasonden,
Einspritzdüsen, Vorwärmer, Kraftstoffpumpe,
elektronisch gesteuerter Thermostat) (Diesel:
Magnetventile, Vorwärmer)


F11



40

Gebläse Klimaanlage

PRAKTISCHE TIPPS
206

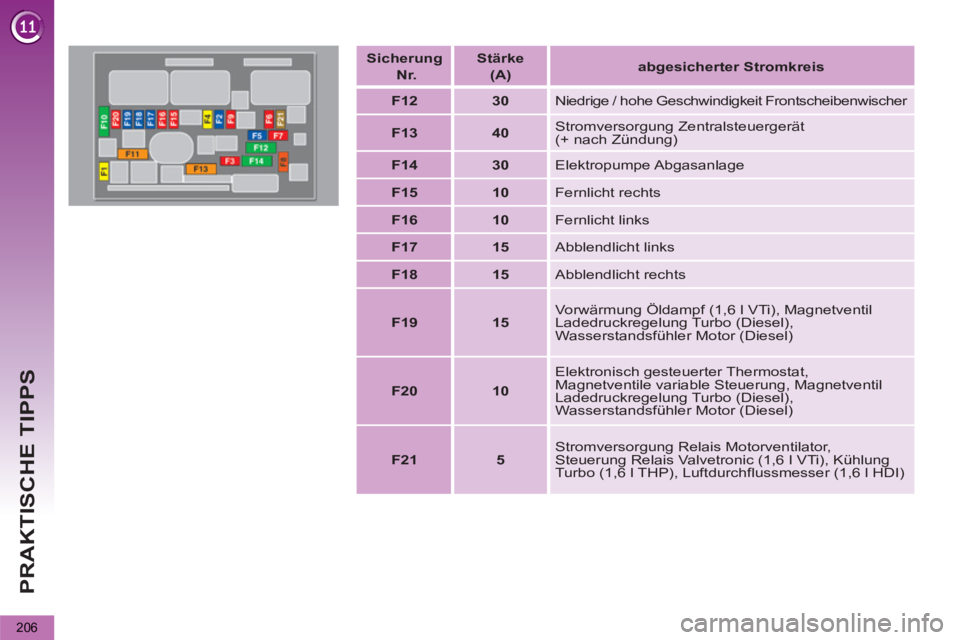

Sicherung
Nr.

Stärke
(A)

abgesicherter Stromkreis




F12


30

Niedrige / hohe Geschwindigkeit Frontscheibenwischer


F13


40
Stromversorgung Zentralsteuergerät
(+ nach Zündung)


F14


30

Elektropumpe Abgasanlage


F15


10

Fernlicht rechts


F16


10

Fernlicht links


F17


15

Abblendlicht links


F18


15

Abblendlicht rechts


F19


15
Vorwärmung Öldampf (1,6 l VTi), Magnetventil
Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)


F20


10
Elektronisch gesteuerter Thermostat,
Magnetventile variable Steuerung, Magnetventil
Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)


F21


5
Stromversorgung Relais Motorventilator,
Steuerung Relais Valvetronic (1,6 l VTi), Kühlung
Turbo (1,6 l THP), Luftdurchflussmesser (1,6 l HDI)
