INHALT
KURZBESCHREIBUNG4-24
BETRIEBSKONTROLLE
27-41
KINDERSICHERHEIT115-128
MULTIFUNKTIONS-
BILDSCHIRM
E 42-55
SICHERHEIT 129-140 BORDKOMFORT 56-7
3
ÖFFNEN/SCHLIESSEN 74-88
SICHT 89-100
AUSSTATTUNG 101-114
Kombiinstrumente...........................27Kontroll- und Warnleuchten ............29Anzeigen.........................................37Einstelltasten..................................41
Kindersitze.....................................115Isofix-Kindersitze ..........................124Kindersicherung............................128
Bildschirm A ohne Autoradio ..........42Bildschirm A mit Autoradio..............44Bildschirm C (WIP Sound)..............46Einklappbarer 16:9-Farbbildschirm (WIP Nav+ oder WIP Com 3D)....49Bordcomputer.................................r52Fahrtrichtungsanzeiger.................r129Warnblinker..................................r129Hupe .............................................129Reifendrucküberwachung .............130ESC-System.................................131Sicherheitsgurte............................133Airbags .........................................137
Heizung und Belüftung...................56Manuelle Klimaanlage....................58Beschlagfreihalten -
Entfrosten der Heckscheibe.........59Automatische Klimaanlage mitgetrennter Regelung ....................60Vordersitze......................................63Rücksitze, 2. Reihe........................67Zugang zur 3. Reihe.......................69Rücksitze, 3. Reihe........................70Umbaumöglichkeiten der Sitze.......71Innen- und Außenspiegel...............72Lenkradverstellung.........................73
Schlüssel mit Fernbedienung.........74Alarmanlage...................................79Fensterheber..................................r81Türen..............................................83Kofferraum ......................................85Kraftstofftank..................................87Sicherung gegen Falschtanken(Diesel).........................................88
Lichtschalter...................................r89LED-Diodenleuchten......................91Einschaltautomatik der Scheinwerfer................................r92Leuchtweitenverstellung der Scheinwerfer................................r93Adaptives Kurvenlicht.....................94Scheibenwischerschalter................r95Wischautomatik ..............................97Deckenleuchten..............................98Gedämpfte
Innenraumbeleuchtung.................99
Innenausstattung ..........................101Mittelkonsole.................................103Multimedia-System im Fond.........106Panorama-Glasdach.....................107Kofferraumausstattung, 5 Sitze ....108Kofferraumausstattung, 7 Plätze .....109SPARSAME
FAHRWEISE 25-26
Page 117 of 364
KINDERSICHERHEIT
115
PEUGEOT empfiehlt Ihnen
,
Kinder auf den seitlichen
Rücksitzen
Ihres Fahrzeugs
zu befördern:
- entgegen der Fahrtrichtung
bis
2 Jahre,
- in Fahrtrichtung
ab 2 Jahre.
ALLGEMEINE HINWEISE ZU DEN KINDERSITZEN
In Fahrtrichtung
Wenn ein Kindersitz in Fahrtrichtung
auf dem Beifahrersitz
installiert wird,
schieben Sie den Fahrzeugsitz in ho-
her Position ganz nach hinten, stellen
Sie die Lehne senkrecht und lassen Sie
den Beifahrerairbag aktiviert.
Entgegen der Fahrtrichtung
Wenn ein Kindersitz entgegen der
Fahrtrichtung auf dem Beifahrersitz
eingebaut wird, muss der Beifahrerair-
bag grundsätzlich deaktiviert werden.
Andernfalls könnte das Kind beim Ent-
falten des Airbags schwere oder so-
gar tödliche Verletzungen erleiden
.
KINDERSITZ VORNE
Obwohl PEUGEOT bei der Konzeption
Ihres Fahrzeugs darauf bedacht war,
Ihren Kindern besondere Sicherheit zu
bieten, hängt diese Sicherheit natürlich
auch von Ihnen ab.
Um so sicher wie möglich mit Ihren Kin-
dern zu reisen, sollten Sie folgende Vor-
schriften beachten:
- Gemäß den europäischen Be-
stimmungen müssen alle Kinder
unter 12 Jahren oder mit einer
Körpergröße bis 1,50 m in zuge-
lassenen, ihrem Gewicht ange-
passten Kindersitzen
auf den mit
einem Sicherheitsgurt oder ISOFIX-
Halterungen ausgerüsteten Plätzen
befördert werden
* .
- Laut Statistik sind die hinteren
Plätze die sichersten für die Be-
förderung von Kindern.
- Kinder unter 9 kg müssen sowohl
vorne als auch hinten grundsätz-
lich entgegen der Fahrtrichtung
befördert werden.
*
Die Gesetzgebung für den Transport
von Kindern ist in jedem Land unter-
schiedlich. Bitte beachten Sie die Ge-
setzgebung Ihres Landes.
Stellen Sie sicher, dass der Si-
cherheitsgurt richtig gespannt
ist.
Page 121 of 364
KINDERSICHERHEIT
11 9

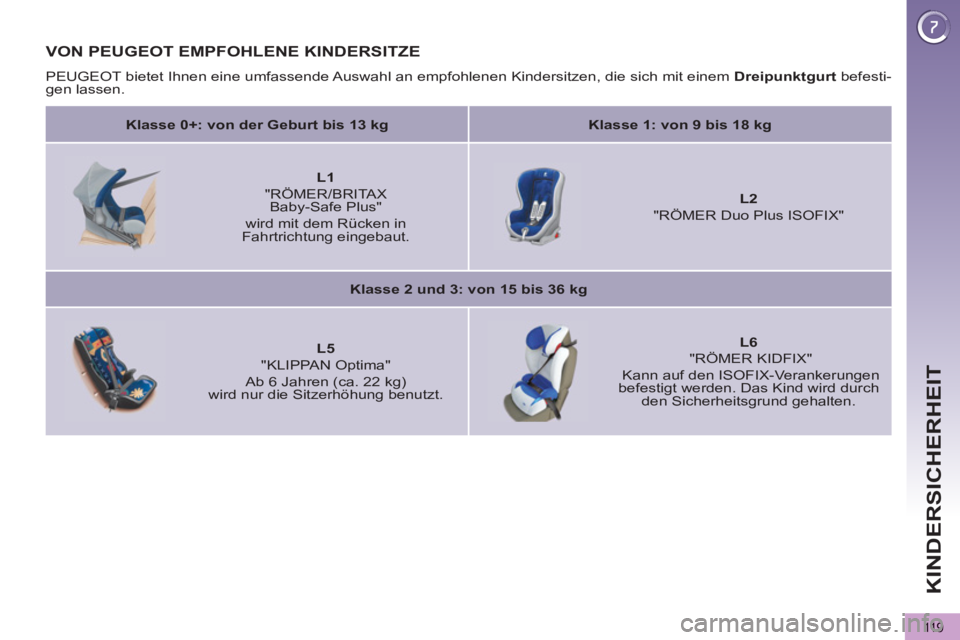

VON PEUGEOT EMPFOHLENE KINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an empfohlenen Kindersitzen, die sich mit einem Dreipunktgurt
befesti-
gen lassen.
Klasse 0+: von der Geburt bis 13 kg
Klasse 1: von 9 bis 18 kg
L1
"RÖMER/BRITAX
Baby-Safe Plus"
wird mit dem Rücken in
Fahrtrichtung eingebaut.
L2
"RÖMER Duo Plus ISOFIX"
Klasse 2 und 3: von 15 bis 36 kg
L5
"KLIPPAN Optima"
Ab 6 Jahren (ca. 22 kg)
wird nur die Sitzerhöhung benutzt.
L6
"RÖMER KIDFIX"
Kann auf den ISOFIX-Verankerungen
befestigt werden. Das Kind wird durch
den Sicherheitsgrund gehalten.
Page 122 of 364
KINDERSICHERHEIT
120
Stellen Sie den Stützfuß
nicht auf die Abdeckung des
Staufachs, sie könnte bei
einem heftigen Aufprall zer-
brechen. Wenn sich der Stützfuß
entsprechend justieren und einstel-
len lässt, schlagen wir Ihnen zwei
andere Einbaumöglichkeiten vor.
Der mittlere Rücksitz hat kein
Staufach im Fußraum. Dort lässt
sich ein Kindersitz mit Stützfuß leich-
ter einbauen, gleichgültig, ob Isofix-
oder Universalsitz (Einbau mit dem
Dreipunkt-Sicherheitsgurt).
EINBAU VON KINDERSITZEN MIT STÜTZFUSS
Beim Einbau von Kindersitzen mit Stützfuß (oder Stützbein) ist besondere Vorsicht geboten. Vor allem, wenn sich an den
seitlichen Rücksitzen ein Staufach unter den Füßen befindet.
Auf dem Boden des Staufachs
Wenn der Stützfuß lang genug ist,
können Sie ihn auf dem Boden des
Staufachs aufstellen. Entfernen Sie alle
Gegenstände aus dem Staufach, bevor
Sie den Stützfuß installieren.
Außerhalb des
Staufachbereichs
Wenn der Stützfuß lang genug ist und
sich stark genug neigen lässt (unter
Einhaltung der Einbauempfehlungen in
der Montageanleitung des Kindersitzes),
können Sie ihn auch so positionieren,
dass er auf dem Boden außerhalb des
Staufachbereichs aufsteht. Nutzen Sie
die Längsverstellung des Rücksitzes
oder des Vordersitzes, um den Stützfuß
in eine akzeptable Position außerhalb
des Staufachbereichs zu bringen.
Wenn Sie den Stützfuß nicht
wie beschrieben installieren
können, empfehlen wir Ihnen,
auf den Einbau eines Kinder-
sitzes mit Stützfuß auf diesem Sitz
zu verzichten.
Page 126 of 364
KINDERSICHERHEIT
124
"ISOFIX" HALTERUNGEN
Hierbei handelt es sich um drei Ösen an
jedem Sitz:
- Zwei durch einen Aufkleber gekenn-
zeichnete Ösen A
zwischen Lehne
und Sitzfläche des Fahrzeugsitzes,
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in
Ihrem Fahrzeug montieren.
Die ISOFIX-Kindersitze
sind mit zwei
Rastarmen ausgestattet, die sich leicht
in die beiden Ösen A
einklinken lassen.
Manche verfügen auch über einen Gurt
oben
, der an der Öse B
befestigt wird.
Stellen Sie, um diesen Gurt zu befes-
tigen, die Kopfstütze des Fahrzeugsitzes
hoch und führen Sie den Haken zwi-
schen dem Gestänge hindurch. Befes-
tigen Sie anschließend den Haken an
der Öse B
und ziehen Sie den oberen
Gurt stramm.
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz
des Kindes bei einer Kollision.
In der Übersicht für den Einbau von
ISOFIX-Kindersitzen finden Sie die
ISOFIX-Kindersitze, die Sie in Ihr Fahr-
zeug einbauen können.
5 Sitze
7 Sitze
Für Ihr Fahrzeug gelten die neuesten
gesetzlichen
ISOFIX- Bestimmungen
.
Die nachstehend aufgeführten Sitze
sind mit den vorschriftsgemäßen ISO-
FIX-Halterungen ausgerüstet.
- Eine Öse B
, die sich hinter dem Sitz
befindet und der Befestigung des obe-
ren Gurtes (TOP TETHER)
dient.
Page 127 of 364
KINDERSICHERHEIT
125
Dieser Kindersitz kann auch
auf Plätzen ohne ISOFIX-Hal-
terung montiert werden. In
diesem Fall muss er unbedingt mit
dem Dreipunktgurt am Fahrzeugsitz
befestigt werden.
Befolgen Sie bitte die Anwei-
sungen zum Einbau des Kinder-
sitzes in der Montageanleitung
des Sitzherstellers.

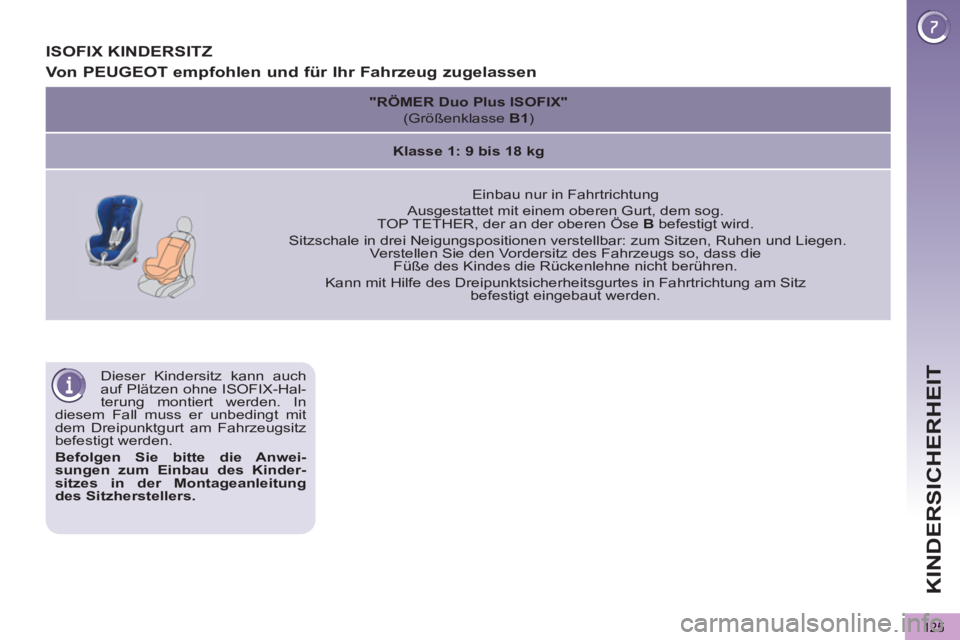

ISOFIX KINDERSITZ
Von PEUGEOT empfohlen und für Ihr Fahrzeug zugelassen
"RÖMER Duo Plus ISOFIX"
(Größenklasse B1
)
Klasse 1: 9 bis 18 kg
Einbau nur in Fahrtrichtung
Ausgestattet mit einem oberen Gurt, dem sog.
TOP TETHER, der an der oberen Öse B
befestigt wird.
Sitzschale in drei Neigungspositionen verstellbar: zum Sitzen, Ruhen und Liegen.
Verstellen Sie den Vordersitz des Fahrzeugs so, dass die
Füße des Kindes die Rückenlehne nicht berühren.
Kann mit Hilfe des Dreipunktsicherheitsgurtes in Fahrtrichtung am Sitz
befestigt eingebaut werden.
Page 128 of 364
./..
KINDERSICHERHEIT
126
ÜBERSICHT ÜBER DIE EINBAUMÖGLICHKEITEN VON ISOFIX-KINDERSITZEN
Beim Anbringen eines Kindersitzes auf den Rücksitzen (entgegen der Fahrtrichtung oder in Fahrtrichtung), schieben Sie den
Rücksitz so weit zurück, dass die Lehne des Vordersitzes nicht behindert.
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-
Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A
bis G
bezeichnete ISOFIX-Größenklasse
des Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben:
*
Gehen Sie beim Einbau eines Kindersitzes mit Stützfuß
(oder Stützbein) mit äußerster Sorgfalt vor. Weitere Einzelheiten
finden Sie im Abschnitt "Einbau von Kindersitzen mit Stützfuß".
Gewicht des Kindes
/ Richtalter
unter 10 kg
(Klasse 0)
bis ca. 6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 J ahr
9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
Kindersitz vom Typ ISOFIX
Babyschale
"entgegen der
Fahrtrichtung"
"entgegen der
Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX-Größenklasse
F
G
C
D
E
C
D
A
B
B1
Beifahrersitz
X
X
X
X
5 Sitze
(2 Sitzreihen)
seitliche Rücksitze
IL-SU
*
IL-SU
*
IL-SU
*
IUF
*
IL-SU
*
mittlerer Rücksitz
X
IL-SU
IL-SU
IUF
IL-SU
Page 129 of 364
KINDERSICHERHEIT
127
IUF:
Geeigneter Platz für den Einbau eines I
sofix- U
niversalsitzes in F
ahrtrichtung, der mit dem oberen Gurt befestigt wird.
IL-SU:
Geeigneter Platz für den Einbau eines I
sofix- S
emi- U
niversalsitzes:
- entgegen der Fahrtrichtung mit oberem Gurt oder Stützfuß,
- in Fahrtrichtung mit Stützfuß,
- oder einer Babyschale mit oberem Gurt oder Stützfuß.
Wie der obere Gurt befestigt wird, lesen Sie bitte im Abschnitt "Isofix- Halterungen" nach.
X:
Platz nicht geeignet für den Einbau eines Kindersitzes oder einer Babyschale der angegebenen Gewichtsklasse.
Gewicht des Kindes /
Richtalter
unter 10 kg
(Klasse 0)
bis ca.
6 Monate
unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr
9 bis 18 kg (Klasse 1)
1 bis 3 ca. 3 Jahre
Typ des ISOFIX Kindersitzes
Babyschale
"entgegen der Fahrtrichtung"
"entgegen der Fahrtrichtung"
"in Fahrtrichtung"
ISOFIX
Größenklasse
F
G
C
D
E
C
D
A
B
B1
Beifahrersitz
X
X
X
X
7 Sitze
(3 Sitzreihen)
Seitliche Rücksitze, 2.
Reihe
IL-SU
*
IL-SU
*
IL-SU
*
IUF
* IL-SU
*
Mittlerer Rücksitz, 2.
Reihe
X
IL-SU
IL-SU
IUF
IL-SU
Rücksitze, 3. Reihe
Nicht für Isofix
* Gehen Sie beim Einbau eines Kindersitzes mit Stützfuß
(oder Stützbein) mit äußerster Sorgfalt vor. Weitere Einzelheiten
finden Sie im Abschnitt "Einbau von Kindersitzen mit Stützfuß".
