2013 Lancia Thema Drift- och underhållshandbok (in Swedish)

FÖRSIKTIGHET!(Fortsättning)
 Underhåll av bilen bör anförtros en FIAT­återförsäljare. För rutin-
mässiga och smärre underhållsåt­
gärder som du själv vill utföra
rekommenderar vi att du har rätt
utrustning, FIAT originalreserv-
delar och de nödvändiga väts­
korna, men utför inte dessa arbe-
ten om du inte har någon
erfarenhet.
 Fordonet är försett med förbätt­ rade vätskor som ger bättre
skydd, högre prestanda och håll­
barhet samt längre underhållsin­
tervall. Använd inga kemikalier i
dessa delar eftersom kemika-
lierna kan skada motorn, växellå­
dan, servostyrningen eller luft-
konditioneringen. Sådana skador
täcks inte av garantin för det nya
fordonet. Om en spolning krävs
beroende på felaktig funktion hos
någon del, ska endast specifikt
anpassad vätska användas. MOTOROLJA –
BENSINMOTOR
Kontrollera oljenivån
Motoroljan måste hållas på rätt nivå
för att motorn ska smörjas ordentligt.
Den bästa tidpunkten att kontrollera
oljenivån är ungefär fem minuter
efter det att en uppvärmd motor har
stängts av eller efter det att fordonet
har stått över natten.
Kontroll av oljenivån när fordonet
står på jämn mark ger en mer exakt
nivåavläsning. Oljenivån ska befinna
sig inom området "SAFE" (säker).
Påfyllning av 0,95 liter olja när nivån
är i det nedersta SAFE­läget leder till
att nivån stiger till det översta SAFE-
läget.
FÖRSIKTIGHET!
För hög eller för låg nivå gör att
oljan blandas med luft eller att ol-
jetrycket sjunker. Det kan skada
motorn.
FÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
FIAT­återförsäljare. För rutinmäs­
siga och smärre underhållsåtgärder
som du själv vill utföra re-
kommenderar vi att du har rätt ut-
rustning, FIAT originalreservdelar
och de nödvändiga vätskorna, men
utför inte dessa arbeten om du inte
har någon erfarenhet.
Byta motorolja
Se "Serviceprogram" för information
om rätt serviceintervall.
Val av motorolja – 3,6-litersmotor
SAE Grade 5W-30 SELENIA K PO-
WER helsyntetisk motorolja som
uppfyller kraven i FIAT specifikation
9.55535–CR1 API SN, ILSAC GF-5
eller motsvarande.
På oljepåfyllningshålets lock visas
också den rekommenderade motorol-
jeviskositeten för fordonet. In-
formation om oljepåfyllningslockets
placering finns i avsnittet "Motor-
rum" i "Underhåll av fordonet".
291

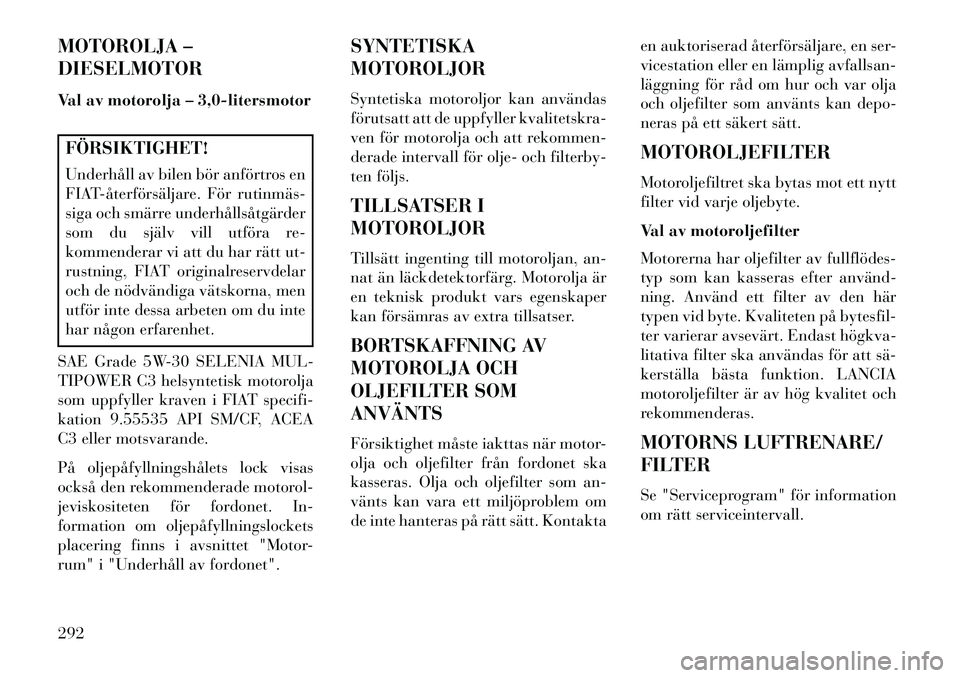

MOTOROLJA –
DIESELMOTOR
Val av motorolja – 3,0-litersmotorFÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
FIAT­återförsäljare. För rutinmäs­
siga och smärre underhållsåtgärder
som du själv vill utföra re-
kommenderar vi att du har rätt ut-
rustning, FIAT originalreservdelar
och de nödvändiga vätskorna, men
utför inte dessa arbeten om du inte
har någon erfarenhet.
SAE Grade 5W-30 SELENIA MUL-
TIPOWER C3 helsyntetisk motorolja
som uppfyller kraven i FIAT specifi-
kation 9.55535 API SM/CF, ACEA
C3 eller motsvarande.
På oljepåfyllningshålets lock visas
också den rekommenderade motorol-
jeviskositeten för fordonet. In-
formation om oljepåfyllningslockets
placering finns i avsnittet "Motor-
rum" i "Underhåll av fordonet". SYNTETISKA
MOTOROLJOR
Syntetiska motoroljor kan användas
förutsatt att de uppfyller kvalitetskra-
ven för motorolja och att rekommen-
derade intervall för olje- och filterby-
ten följs.
TILLSATSER I
MOTOROLJOR
Tillsätt ingenting till motoroljan, an-
nat än läckdetektorfärg. Motorolja är
en teknisk produkt vars egenskaper
kan försämras av extra tillsatser.
BORTSKAFFNING AV
MOTOROLJA OCH
OLJEFILTER SOM
ANVÄNTS
Försiktighet måste iakttas när motor-
olja och oljefilter från fordonet ska
kasseras. Olja och oljefilter som an-
vänts kan vara ett miljöproblem om
de inte hanteras på rätt sätt. Kontakta
en auktoriserad återförsäljare, en ser-
vicestation eller en lämplig avfallsan-
läggning för råd om hur och var olja
och oljefilter som använts kan depo-
neras på ett säkert sätt.
MOTOROLJEFILTER
Motoroljefiltret ska bytas mot ett nytt
filter vid varje oljebyte.
Val av motoroljefilter
Motorerna har oljefilter av fullflödes­
typ som kan kasseras efter använd­
ning. Använd ett filter av den här
typen vid byte. Kvaliteten på bytesfil-
ter varierar avsevärt. Endast högkva­
litativa filter ska användas för att sä­
kerställa bästa funktion. LANCIA
motoroljefilter är av hög kvalitet och
rekommenderas.
MOTORNS LUFTRENARE/
FILTER
Se "Serviceprogram" för information
om rätt serviceintervall.
292

VARNING!
Insugsluftsystemet (luftrenare,
slangar osv.) kan ge ett visst skydd
vid baktändning. Ta inte bort in-
sugsluftsystemet (luftrenare,
slangar osv.) om det inte är nöd­
vändigt för reparation eller under-
håll. Se till att ingen är nära motor-
rummet när fordonet startas när
insugsluftsystemet (luftrenare,
slangar osv.) är borttaget. Underlå­
tenhet att göra det kan medföra
allvarlig personskada.
Val av luftfilter för motorn
Kvalitén på de luftfilter som saluförs
varierar mycket. Endast högkvalita­
tiva filter ska användas. LANCIA
luftfilter för motorn håller hög kvali-
tet och rekommenderas därför.
UNDERHÅLLSFRITT
BATTERI
Översidan av det underhållsfria bat-
teriet är permanent förseglad. Vatten
behöver aldrig fyllas på och det be-
hövs inte heller något periodiskt un-
derhåll. OBS! Batteriet förvaras under en
åtkomstlucka i bagageutrymmet.
Fjärrbatteripoler för start med ka-
blar är placerade i motorrummet.
VARNING!
 Batteriets elektrolyt är en korro-
siv syralösning som kan ge
brännskador och orsaka blindhet
om den kommer in i ögonen. Låt
inte batterivätska komma i kon-
takt med ögon, hud eller kläder.
Luta dig inte över ett batteri när
du sätter fast klämmor. Vid sy-
rastänk i ögonen eller på huden
måste det påverkade området
omedelbart sköljas med rikligt
med vatten.
(Fortsättning)
VARNING!(Fortsättning)
 Batterigas är brandfarlig och ex- plosiv. Håll flammor och gnistor
borta från batteriet. Använd inte
startbatteri eller annan extra
strömkälla med högre utspänning
än 12 volt. Låt inte kabelskorna
vidröra varandra.
 Batterier, poler och tillhörande delar innehåller bly och blyäm­
nen. Tvätta händerna efter han-
tering.
 Fordonets batteri har en ventila- tionsslang som inte bör kopplas
loss och batteriet bör endast bytas
ut mot ett batteri av samma typ
(ventilerat).
Batteriplacering
293

FÖRSIKTIGHET!
 Det är viktigt vid byte av kablarpå batteriet att den positiva ka-
beln ansluts till pluspolen och att
den negativa kabeln ansluts till
minuspolen. Batteripolerna är
markerade med plus (+) och mi-
nus (–) på batteriets hölje. Kabel-
skorna ska dras fast ordentligt på
polerna och vara fria från korro-
sion.
 Om en ”snabbladdare” används när batteriet sitter i fordonet,
koppla bort fordonets batteri-
kablar innan laddaren ansluts till
batteriet. Använd inte en "snabb-
laddare" som starthjälp.
UNDERHÅLL AV
LUFTKONDITIONERINGEN
För bästa prestanda bör luftkonditio-
neringen kontrolleras och servas av en
auktoriserad återförsäljare i början på
varje varm årstid. Servicen ska inklu-
dera rengöring av kyllamellerna och
ett funktionstest. Drivremmens spän­
ning ska även kontrolleras vid det här
tillfället.
FÖRSIKTIGHET!
Använd inga kemikalier i luftkon-
ditioneringssystemet eftersom ke-
mikalierna kan skada systemets de-
lar. Sådana skador täcks inte av
garantin för det nya fordonet.VARNING!
 Använd endast kylmedier och kompressorsmörjmedel som är
godkända av luftkonditione-
ringssystemets tillverkare. En del
kylmedier som inte är godkända
är brandfarliga och kan explo-
dera och orsaka personskador.
Andra kylmedier eller smörjme­
del som inte är godkända kan or-
saka fel på systemet, vilket kan
leda till dyra reparationer.
 Luftkonditioneringssystemet innehåller kylmedium under högt
tryck. Undvik risk för person-
skada eller skada på systemet ge-
nom att låta en utbildad tekniker
fylla på kylmedium och utföra
eventuella reparationer som krä­
ver att ledningar kopplas bort. Uppsamling och återvinning av
kylmedium
Luftkonditioneringens kylmedium,
R-134a, är ett fluorkolväte (HFC)
som är miljögodkänt av Environmen-
tal Protection Agency i USA och det är
en ozonsparande produkt. Tillverka-
ren rekommenderar ändå att under-
håll av luftkonditioneringssystemet
ska utföras av en auktoriserad åter-
försäljare eller annan serviceanlägg­
ning med uppsamlings- och återvin­
ningsutrustning.
OBS! Använd endast luftkondi-
tioneringstätningar, läckstoppro­
dukter, tätningstillsatser, kom-
pressorolja och kylmedier som har
godkänts av tillverkaren.
294

LUFTKONDITIONERING-
ENS LUFTFILTERFÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
FIAT­återförsäljare. För rutinmäs­
siga och smärre underhållsåtgärder
som du själv vill utföra re-
kommenderar vi att du har rätt ut-
rustning, FIAT originalreservdelar
och de nödvändiga vätskorna, men
utför inte dessa arbeten om du inte
har någon erfarenhet.
Filtret sitter i friskluftsintaget under
motorhuven, bakom en löstagbar pa-
nel i torpedplåten på passagerarsidan,
bredvid vindrutetorkarna. Vid instal-
lation av ett nytt filter, se till att det
sitter åt rätt håll.
1. Ta bort åtkomstluckan i torped-
plåten genom att trycka ner fästclip­
sen. 2. Snäpp loss de båda ändarna och
lyft filterkåpan.
3. Ta bort det använda filtret.
4. Sätt dit det nya filtret med pilarna
i luftflödesriktningen, vilken är mot
fordonets bakdel (visas med text och
pilar på filtret).5. Stäng filterkåpan.
Se "Serviceprogram" för information
om rätt serviceintervall.
KAROSSMÖRJNING
Lås och gångjärnsupphängningar, in-
klusive sätesskenor, dörrgångjärn och
rullar, baklucka, skjutdörrar och mo-
torhuvsgångjärn bör smörjas regel-
bundet med litiumbaserat smörjme­
del för att undvika tröghet och gnissel
och för att skydda mot rost och sli-
tage. Före smörjning ska delen i fråga
rengöras. Efter smörjning ska över-
skottsolja och -fett tas bort. Var spe-
ciellt uppmärksam på motorhuvens
spärr och kontrollera att den låser
ordentligt. Vid service i motorrummet
ÅtkomstluckaFilterkåpa
A/C-luftfilter
295

ska huvspärren, frigöringsmekanis­
men och säkerhetsspärren rengöras
och smörjas.
De yttre låscylindrarna ska smörjas
två gånger om året, företrädesvis höst
och vår. Spruta in lite smörjmedel av
hög kvalitet direkt i låscylindern.FÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
FIAT­återförsäljare. För rutinmäs­
siga och smärre underhållsåtgärder
som du själv vill utföra re-
kommenderar vi att du har rätt ut-
rustning, FIAT originalreservdelar
och de nödvändiga vätskorna, men
utför inte dessa arbeten om du inte
har någon erfarenhet.
VINDRUTETORKARBLAD
Torkarbladens gummikanter och
vindrutan bör rengöras regelbundet
med en svamp eller en mjuk trasa och
ett milt, rengöringsmedel utan slip-
medel. På så sätt tvättas ansamlingar
av salt och vägbeläggning bort. Torkarbladen kan försämras om de
används på torr ruta under en längre
tid. Använd alltid spolarvätska när
vindrutetorkarna används för att ta
bort salt och smuts från en torr vind-
ruta.
Undvik att använda torkarbladen för
att ta bort frost eller is från vindrutan.
Håll bladen borta från kontakt med
petroleumprodukter som exempelvis
olja, bensin etc.
OBS! Torkarbladens livslängd
varierar beroende på geografiskt
område och grad av användning.
Dåliga torkarblad kan göra att tor-
karna "hackar" på rutan eller att
vattenränder eller otorkade
fläckar blir kvar. Om det inträffar
ska torkarbladen rengöras eller
bytas vid behov.
FYLLA PÅ
SPOLARVÄTSKA
Vindrute- och strålkastarspolarna an-
vänder samma spolarvätskebehål­
lare. Behållaren sitter framtill i mo-
torrummet. Kontrollera vätskenivån i
behållaren med jämna mellanrum.
Fyll behållaren med vindrutespolar-
vätska (inte frostskyddsmedel för ky-
lare) och kör systemet några sekunder
för att spola ut restvatten.
När spolarvätska fylls på kan lite
vätska på en trasa användas till att
torka av torkarbladen. Det förbättrar
torkarbladens funktion.
För att förhindra att spolarsystemet
fryser i kallt väder, välj en lösning
eller blandning som lämpar sig för
klimatet och temperaturintervallet på
platsen. Information om detta finns
på de flesta flaskor med spolarvätska.
Vätskebehållaren innehåller nästan 4
liter spolarvätska när meddelandet
”Low Washer Fluid” (låg spolarväts­
kenivå) visas på den elektroniska in-
formationspanelen (EVIC).
296

VARNING!De vindrutespolarvätskor som finns
på marknaden är brandfarliga. De
kan fatta eld och ge brännskador.
Försiktighet måste iakttas vid påfyll­
ningen och när man arbetar i närhe­
ten av spolarvätskan.FÖRSIKTIGHET!
Underhåll av bilen bör anförtros en
FIAT­återförsäljare. För rutinmäs­
siga och smärre underhållsåtgärder
som du själv vill utföra re-
kommenderar vi att du har rätt ut-
rustning, FIAT originalreservdelar
och de nödvändiga vätskorna, men
utför inte dessa arbeten om du inte
har någon erfarenhet.
INTERVENTIONSSTRATEGI
FÖR REGENERERING –
3,0-LITERS
DIESELMOTOR
Fordonet är utrustat med en ultramo-
dern motor och avgassystem med ett
dieselpartikelfilter. Motorn och av-
gassystemets efterbehandlingssystem arbetar tillsammans för att uppfylla
utsläppskraven. Systemet reglerar
motorns förbränning så att avgas-
systemet kan fånga in och förbränna
förorenande partikelämnen (PM)
utan inblandning från föraren.
Se "Elektronisk informationspanel
(EVIC)" i avsnittet "Förstå instru-
mentpanelen" för ytterligare in-
formation.
AVGASSYSTEM
Det bästa skyddet mot att koloxid
tränger in i kupén är ett felfritt avgas-
system.
Om avgassystemet låter annorlunda,
om lukten av avgaser kan kännas inuti
fordonet eller om underredet eller bak-
delen har skadats ska man låta en be-
hörig mekaniker se över hela avgas-
systemet och omkringliggande
karossdelar för att se om någon del har
skadats, blivit sliten eller sitter löst.
Öppna skarvar och lösa anslutningar
kan leda till att avgaser sipprar in i
passagerarutrymmet. Låt även kon-
trollera avgassystemet när fordonet his-
sas upp i samband med smörjning eller
oljebyte. Byt delar vid behov.
VARNING!
Avgaser kan skada eller döda. De
innehåller koloxid (CO), som är
färg- och luktlös. Inandning kan
orsaka medvetslöshet och med ti-
den förgiftning. Mer information
om hur du undviker att andas in
koloxid (CO) finns i avsnittet
"Säkerhetstips/Avgaser" i "Värt att
veta före start".FÖRSIKTIGHET!
Katalysatorn kräver blyfri bensin.
Blyad bensin förstör effektiviteten
hos katalysatorn som avgasrenande
enhet och kan allvarligt försämra
motorns prestanda och orsaka all-
varliga skador på motorn.
Under normala driftförhållanden
kräver katalysatorn inget underhåll.
Det är emellertid viktigt att motorn är
rätt inställd så att katalysatorn funge-
rar som den ska och inte skadas.
297

FÖRSIKTIGHET!
Om fordonet inte hålls i korrekt
skick kan det leda till skador på
katalysatorn. I händelse av fel på
motorn, speciellt om motorn miss-
tänder eller vid annan effektförlust,
ska fordonet kontrolleras omedel-
bart. Fortsatt körning med allvar-
liga fel kan göra att katalysatorn
överhettas, vilket kan ge skador på
katalysatorn och andra komponen-
ter.
OBS! Avsiktlig ändring av
avgassystemet/katalysatorn kan
vara åtalbart.VARNING!
Ett hett avgassystem kan starta en
brand om man parkerar över lätt­
antändligt material. Sådana mate-
rial kan vara gräs eller löv som
kommer i kontakt med avgassyste-
met. Parkera eller kör inte fordonet
i områden där avgassystemet kan
komma i kontakt med någonting
som kan fatta eld. I enstaka fall kan större driftstör-
ningar i motorn ge upphov till en
bränd lukt, som kan vara tecken på
överhettning av katalysatorn. Om det
inträffar, stanna fordonet på en säker
plats, stäng av motorn och låt motorn
och fordonet svalna. Service och in-
ställning enligt tillverkarens specifi-
kationer ska sedan utföras omedel-
bart.
Så här undviks skador på katalysa-
torn:
 Stäng inte av motorn eller slå av
tändningen när en växel är ilagd
och fordonet är i rörelse.
 Försök inte starta motorn genom att skjuta eller bogsera fordonet.
 Låt inte motorn gå på tomgång om tändstiftskablar är urkopplade el-
ler borttagna, exempelvis vid diag-
nostisk testning, eller i längre pe-
rioder under besvärliga
förhållanden. KYLSYSTEM
VARNING!
 Vid arbete nära kylfläkten ska
kabeln till fläktmotorn kopplas
bort eller tändningslåset vridas
till LOCK­läge (lås). Fläkten är
temperaturstyrd och kan starta
när som helst när tändningslåset
är i läget ON (på).
 Föraren och omkringvarande personer kan bli svårt brända av
het kylvätska eller av ånga från
kylaren. Om det syns eller hörs
att ånga kommer ut under huven
får huven inte öppnas förrän ky-
laren har svalnat. Öppna aldrig
kylarlocket när kylaren är varm.
298
