LET OP!(Vervolgd)
 Als u de dop niet op de fitting aan het uiteinde van de afdichtings-
slang (6) aanbrengt, kan afdich-
tingsmiddel in aanraking komen
met uw huid, kleiding en het in-
terieur van de auto. Ook kan dan
afdichtingsmiddel in contact ko-
men met interne onderdelen van
de TIREFIT-set, waardoor de set
onherstelbaar beschadigd kan ra-
ken.
(A) Wanneer u stopt om TIREFIT
te gebruiken:
1. Parkeer de auto op een veilige
plaats en schakel de waarschuwings-
knipperlichten in.
2. Zorg dat het ventiel (op het wiel
van de lekke band) zich vlakbij de
grond bevindt. In die stand reiken de
TIREFIT-slangen (6) en (7) tot het
ventiel en kan de TIREFIT-set recht
op de grond staan. Hierdoor bevindt
de set zich in de beste positie voor het
inspuiten van het afdichtingsmiddel
in de lekke band en het bedienen van de luchtpomp. Verplaats de auto zo
nodig om het ventiel in die positie te
brengen voordat u begint.
3. Zet de versnellingsbak in de stand
PARK (automatische versnellings-
bak) of in een versnelling (handma-
tige versnellingsbak) en zet het con-
tact uit.
4. Trek de handrem aan.
(B) Voorbereiding op het gebruik
van TIREFIT:
1. Draai de functieregelknop (5)
naar de stand voor de afdichtings-
functie.
2. Rol de afdichtingsslang (6) uit en
verwijder de dop van de fitting aan
het uiteinde van de slang.
3. Zet de TIREFIT-set recht op de
grond, naast de lekke band.
4. Verwijder het dopje van het ventiel
en schroef de fitting aan het uiteinde
van de afdichtingsslang (6) op het
ventiel.
5. Maak de stekker (8) los en steek de
stekker in de 12 Volt-aansluiting van
de auto.
OPMERKING: Verwijder geen
voorwerpen (bijvoorbeeld schroe-
ven of spijkers) uit de band.
(C) Afdichtingsmiddel TIREFIT in
de lekke band spuiten:
 Start altijd de motor voordat u de
TIREFIT-set inschakelt.
OPMERKING: Bij auto's met
handmatige versnellingsbak moet
de handrem zijn aangetrokken en
de schakelhendel in de stand
NEUTRAL staan.
 Nadat op de aan/uit-knop (4) wordt gedrukt, stroomt het afdich-
tingsmiddel (witte vloeistof) van de
fles (1) naar de afdichtingsslang
(6) en in de band.
OPMERKING: Het is mogelijk dat
afdichtingsmiddel uit het gaatje in
de band lekt.
195

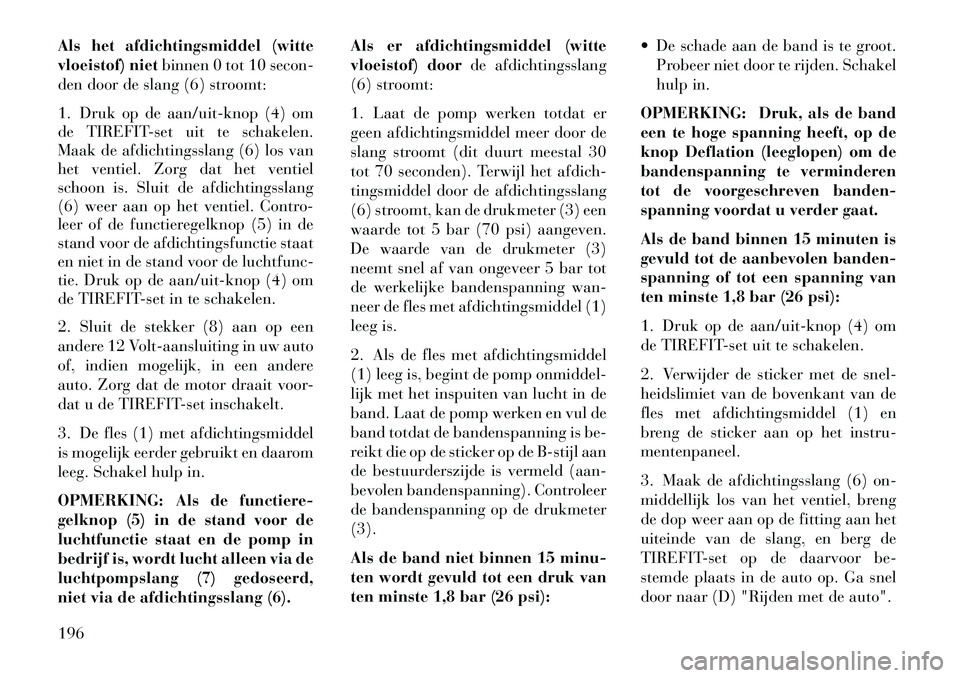

Als het afdichtingsmiddel (witte
vloeistof) nietbinnen 0 tot 10 secon-
den door de slang (6) stroomt:
1. Druk op de aan/uit-knop (4) om
de TIREFIT-set uit te schakelen.
Maak de afdichtingsslang (6) los van
het ventiel. Zorg dat het ventiel
schoon is. Sluit de afdichtingsslang
(6) weer aan op het ventiel. Contro-
leer of de functieregelknop (5) in de
stand voor de afdichtingsfunctie staat
en niet in de stand voor de luchtfunc-
tie. Druk op de aan/uit-knop (4) om
de TIREFIT-set in te schakelen.
2. Sluit de stekker (8) aan op een
andere 12 Volt-aansluiting in uw auto
of, indien mogelijk, in een andere
auto. Zorg dat de motor draait voor-
dat u de TIREFIT-set inschakelt.
3. De fles (1) met afdichtingsmiddel
is mogelijk eerder gebruikt en daarom
leeg. Schakel hulp in.
OPMERKING: Als de functiere-
gelknop (5) in de stand voor de
luchtfunctie staat en de pomp in
bedrijf is, wordt lucht alleen via de
luchtpompslang (7) gedoseerd,
niet via de afdichtingsslang (6). Als er afdichtingsmiddel (witte
vloeistof) door
de afdichtingsslang
(6) stroomt:
1. Laat de pomp werken totdat er
geen afdichtingsmiddel meer door de
slang stroomt (dit duurt meestal 30
tot 70 seconden). Terwijl het afdich-
tingsmiddel door de afdichtingsslang
(6) stroomt, kan de drukmeter (3) een
waarde tot 5 bar (70 psi) aangeven.
De waarde van de drukmeter (3)
neemt snel af van ongeveer 5 bar tot
de werkelijke bandenspanning wan-
neer de fles met afdichtingsmiddel (1)
leeg is.
2. Als de fles met afdichtingsmiddel
(1) leeg is, begint de pomp onmiddel-
lijk met het inspuiten van lucht in de
band. Laat de pomp werken en vul de
band totdat de bandenspanning is be-
reikt die op de sticker op de B-stijl aan
de bestuurderszijde is vermeld (aan-
bevolen bandenspanning). Controleer
de bandenspanning op de drukmeter
(3).
Als de band niet binnen 15 minu-
ten wordt gevuld tot een druk van
ten minste 1,8 bar (26 psi):  De schade aan de band is te groot.
Probeer niet door te rijden. Schakel
hulp in.
OPMERKING: Druk, als de band
een te hoge spanning heeft, op de
knop Deflation (leeglopen) om de
bandenspanning te verminderen
tot de voorgeschreven banden-
spanning voordat u verder gaat.
Als de band binnen 15 minuten is
gevuld tot de aanbevolen banden-
spanning of tot een spanning van
ten minste 1,8 bar (26 psi):
1. Druk op de aan/uit-knop (4) om
de TIREFIT-set uit te schakelen.
2. Verwijder de sticker met de snel-
heidslimiet van de bovenkant van de
fles met afdichtingsmiddel (1) en
breng de sticker aan op het instru-
mentenpaneel.
3. Maak de afdichtingsslang (6) on-
middellijk los van het ventiel, breng
de dop weer aan op de fitting aan het
uiteinde van de slang, en berg de
TIREFIT-set op de daarvoor be-
stemde plaats in de auto op. Ga snel
door naar (D) "Rijden met de auto".
196

LET OP!
 De metalen fitting van de stekker(8) kan na gebruik heet zijn en
moet daarom voorzichtig worden
gehanteerd.
 Als u de dop niet op de fitting aan het uiteinde van de afdichtings-
slang (6) aanbrengt, kan afdich-
tingsmiddel in aanraking komen
met uw huid, kleiding en het in-
terieur van de auto. Ook kan dan
afdichtingsmiddel in contact ko-
men met interne onderdelen van
de TIREFIT-set, waardoor de set
onherstelbaar beschadigd kan ra-
ken.
(D) Rijden met de auto:
Rijd onmiddellijk na het inspuiten
van het afdichtingsmiddel en het vul-
len van de band ongeveer 8 km of 10
minuten om ervoor te zorgen dat het
TIREFIT-afdichtingsmiddel goed in
de band wordt verdeeld. Rijd niet
sneller dan 88 km/u.
WAARSCHUWING!
Met TIREFIT kunt u een lekke
band niet permanent repareren.
Laat de band controleren, repare-
ren of vervangen na gebruik van
TIREFIT. Rijd niet sneller dan
88 km/u totdat de band is gerepa-
reerd of vervangen. Als geen gehoor
wordt gegeven aan deze waarschu-
wing, kan dit ernstig of dodelijk
letsel tot gevolg hebben voor u, uw
passagiers en anderen in uw omge-
ving.
(E) Na het rijden:
Parkeer op een veilige plaats. Lees
eerst "Wanneer u stopt om TIREFIT
te gebruiken" voordat u verder gaat.
1. Draai de functieregelknop (5) in
de stand voor de luchtfunctie.
2. Maak de stekker los en steek de
stekker in de 12 Volt-aansluiting van
de auto.
3. Maak de luchtpompslang (7)
(zwart) los en schroef de fitting aan
het uiteinde van de slang (7) op het
ventiel. 4. Controleer de bandenspanning op
de drukmeter (3).
Als de bandenspanning lager is
dan 1,3 bar, is de schade aan de band
te groot. Probeer niet door te rijden.
Schakel hulp in.
Als de bandenspanning 1,3 bar of
meer bedraagt:
1. Druk op de aan/uit-knop (4) om
TIREFIT in te schakelen en vul de
band totdat de bandenspanning is be-
reikt die op de band en op de band- en
beladingsinformatiesticker in de por-
tieropening aan de bestuurderszijde is
vermeld.
OPMERKING: Druk, als de
band een te hoge spanning heeft,
op de knop Deflation (leeglopen)
om de bandenspanning te vermin-
deren tot de voorgeschreven ban-
denspanning voordat u verder
gaat.
2. Koppel de TIREFIT-set los van het
ventiel, breng de dop weer aan op het
ventiel en verwijder de stekker uit de
12 Volt-aansluiting.
197

3. Berg de TIREFIT-set op de daar-
voor bestemde plaats in de auto op.
4. Laat de band bij de eerste gelegen-
heid repareren of vervangen door een
erkende dealer of een bandenservice-
bedrijf.
5. Laat de fles met afdichtingsmiddel
(1) en de afdichtingsslang (6) zo snel
mogelijk vervangen door uw erkende
dealer. Raadpleeg paragraaf (F),
"Fles met afdichtingsmiddel en slang
vervangen".
OPMERKING: Als u de band laat
repareren, laat de erkende dealer
of het bandenservicebedrijf dan
weten dat de band is afgedicht met
de TIREFIT-set.
(F) Fles met afdichtingsmiddel en
slang vervangen:
1. Maak de afdichtingsslang (6)
(doorzichtig) los.
2. Zoek de ronde knop voor het los-
maken van de fles in het verzonken
gedeelte onder de fles.3. Druk op de knop voor het losma-
ken van de fles met afdichtingsmid-
del. De fles met afdichtingsmiddel (1)
springt omhoog. Verwijder de fles en
voer deze volgens de voorschriften af.
4. Verwijder eventuele resten van het
afdichtingsmiddel van de TIREFIT-
houder.
5. Breng de nieuwe fles met afdich-
tingsmiddel (1) zo aan in de houder
dat de afdichtingsslang (6) wordt uit-
gelijnd met de slangsleuf in de voor-
zijde van de behuizing. Druk de fles in
de behuizing. U hoort een klik die
aangeeft dat de fles goed op zijn plaats
zit.
6. Controleer of de dop op de fitting
aan het uiteinde van de afdichtings-
slang (6) is aangebracht en berg de
slang op (aan de onderzijde van de
luchtpomp).
7. Berg de TIREFIT-set op de daar-
voor bestemde plaats in de auto op.
STARTEN MET
STARTKABELS
Wanneer de accu van uw auto leeg is,
kan de motor met behulp van een set
startkabels en een accu in een andere
auto, of met een draagbare snellader
weer worden gestart. Bij onjuist ge-
bruik kan het starten met startkabels
gevaarlijk zijn. Houd u daarom zorg-
vuldig aan de hier beschreven proce-
dures.
OPMERKING: Bij gebruik van
een draagbare snellader moeten
de door de fabrikant geleverde be-
dieningsvoorschriften en vereiste
voorzorgmaatregelen worden uit-
gevoerd.
LET OP!
Gebruik geen draagbare snellader
of een andere lader met een sys-
teemspanning groter dan 12 volt.
Dit kan schade toebrengen aan de
accu, startmotor, dynamo of het
elektrische systeem.
198

WAARSCHUWING!
Probeer de auto niet met startka-
bels te starten wanneer de accu be-
vroren is. De accu kan hierdoor
openscheuren of exploderen, met
kans op persoonlijk letsel.
VOORBEREIDING VOOR
HET STARTEN MET
STARTKABELSDe accu in uw auto bevindt zich tussen
de linker koplampeenheid en het spat-
scherm van het linker voorwiel. Om de
motor met startkabels te kunnen star-
ten, bevinden zich links in het motor-
compartiment externe accupolen.
WAARSCHUWING!
 Pas op voor de radiateurventila- tor wanneer de motorkap is ge-
opend. Als de contactschakelaar
in de stand ON staat, kan deze
ventilator op elk moment gaan
draaien. Er bestaat gevaar voor
letsel door draaiende ventilator-
bladen.
 Verwijder alle metalen sieraden zoals horloges of armbanden die
onbedoeld elektrisch contact
kunnen maken. Dit kan ernstig
letsel veroorzaken.
 Accu's bevatten zwavelzuur dat in uw huid en ogen kan branden
en ze produceren waterstofgas
dat ontvlambaar en explosief is.
Houd open vuur of vonken
daarom altijd uit de buurt van de
accu.
1. Trek de handrem aan, zet de auto-
matische versnellingsbak in de stand
PARK en zet de contactschakelaar in
de stand LOCK. 2. Schakel de verwarming, de radio
en alle overbodige stroomverbruikers
uit.
3. Verwijder de beschermkap van de
positieve
(+)accupool. Druk, om de
beschermkap te verwijderen, de borg-
lip in en trek de kap naar boven.
4. Wanneer u de accu van een ander
voertuig gebruikt voor het starten met
startkabels, parkeer de auto dan zo,
dat accu met de startkabels bereik-
baar is, trek de handrem aan en zorg
ervoor dat de contactschakelaar in de
stand OFF staat.
Externe accupolen
1 — Externe pluspool (+)(afgedekt
met beschermdop)
2 — Externe minpool (-)
Vergrendellip
199

WAARSCHUWING!
Zorg ervoor dat beide voertuigen
geen contact kunnen maken. Hier-
door kan een massaverbinding ont-
staan met mogelijk persoonlijk let-
sel als gevolg.
PROCEDURE VOOR HET
STARTEN MET
STARTKABELSWAARSCHUWING!
Als u deze procedure niet volgt, kan
dit persoonlijk letsel en schade aan
eigendommen tot gevolg hebben
door het exploderen van de accu.LET OP!
Het niet opvolgen van deze proce-
dure kan leiden tot schade aan het
laadsysteem van het voertuig dat de
starthulp biedt, of van de auto met
de lege accu. 1. Sluit het einde van de pluskabel
(+)
van de startkabel aan op de ex-
terne pluspool (+)van auto met de
lege accu.
2. Sluit het andere einde van de plus-
kabel (+)aan op de pluspool (+)van
de hulpaccu.
3. Sluit het einde van de minkabel (-)
van de startkabel aan op de minpool
(-) van de hulpaccu.
4. Sluit het andere einde van de min-
kabel (-)aan op de externe minpool
(-) van de auto met de lege accu.
WAARSCHUWING!
Sluit de kabel niet aan op de min-
pool (-)van de lege accu. De vonk
die daardoor ontstaat kan de accu
doen exploderen en persoonlijk let-
sel veroorzaken.
5. Start de motor van het voertuig
met de hulpaccu. Laat de motor en-
kele minuten stationair draaien en
start dan de motor van de auto met de
lege accu. Nadat de motor is gestart moeten de
startkabels in omgekeerde volgorde
worden verwijderd:
6. Koppel de minkabel
(-)van de
startkabel los van de externe minpool
(-) van de auto met de lege accu.
7. Koppel het andere einde van de
minkabel (-)van de startkabel los van
de minpool (-)van de hulpaccu.
8. Koppel de pluskabel (+)van de
startkabel los van de pluspool (+)van
de hulpaccu.
9. Koppel de pluskabel (+)van de
startkabel los van de externe pluspool
(+) van de auto met de lege accu.
10. Plaats de beschermkap weer op
de positieve (+)accupool van het
voertuig met de lege accu.
Wanneer uw auto vaak met behulp
van hulpstartkabels moet worden ge-
start, dient u de accu en het laadsys-
teem door een erkende dealer te laten
controleren.
200

LET OP!
Accessoires die u op de aansluitcon-
tacten kunt aansluiten, ontvangen
ook voedingsspanning van de accu
in de auto als u ze niet gebruikt
(bijv. mobiele telefoons). Als u de
accessoires te lang aangesloten laat,
raakt de accu zo ver ontladen dat de
levensduur ervan afneemt en/of de
motor niet meer zal starten.
EEN VASTZITTENDE
AUTO WEER
VRIJKRIJGEN
Wanneer u met de auto vast komt te
zitten in modder of sneeuw, kunt u de
auto meestal door een heen en weer
gaande beweging los krijgen. Draai
het stuur links- en rechtsom om de
voorwielen vrij te maken. Schakel
vervolgens tussen DRIVE en RE-
VERSE en trap tegelijkertijd het gas-
pedaal licht in. Trap het gaspedaal net
voldoende in om de heen en weer
gaande beweging van de auto op gang
te houden, zonder dat de wielen door-
slippen of het toerental overmatig op-
loopt.
LET OP!
Het overmatig laten oplopen van
het toerental van de motor of het
laten doorslippen van de wielen
kan leiden tot oververhitting en be-
schadiging van de versnellingsbak.
Laat de motor ten minste één mi-
nuut stationair draaien met de ver-
snellingsbak in de stand NEU-
TRAL telkens nadat de auto vijf
keer heen en weer is bewogen. Zo
voorkomt u oververhitting en ver-
mindert u het risico op schade aan
de versnellingsbak bij langdurige
pogingen om de auto vrij te krijgen.
OPMERKING: Druk voordat u de
auto heen en weer beweegt eerst op
de toets "ESC Off" om het elektro-
nisch stabiliteitsregelssysteem
(ESP) in de stand "Partial Off"
(Gedeeltelijk uit) te zetten. Raad-
pleeg de paragraaf "Elektronische
remregeling" in het hoofdstuk
"Starten en rijden" voor meer in-
formatie hierover. Als de auto is
losgekomen, drukt u nogmaals op
de toets "ESC Off" om de stand
"ESC On" te herstellen.
LET OP!
 Wanneer u een vastzittende auto heen en weer beweegt door snel te
schakelen tussen DRIVE en RE-
VERSE, mogen de wielen nooit
sneller doorslippen dan 24 km/u,
omdat anders schade kan ont-
staan aan de aandrijflijn.
 Het overmatig laten oplopen van het toerental van de motor of het
te snel laten doorslippen van de
wielen kan leiden tot oververhit-
ting en beschadiging van de ver-
snellingsbak. Ook kunnen de
banden beschadigd raken. Laat
de wielen niet met meer dan
48 km/u doorslippen in een ver-
snelling (zonder schakelen).
201

WAARSCHUWING!
Het laten doorslippen van de wielen
is gevaarlijk. De krachten die vrij-
komen bij te hoge wielsnelheden
kunnen de banden en assen, zelfs
onherstelbaar, beschadigen. Er kan
een band exploderen, waardoor ie-
mand gewond kan raken. Laat de
wielen van uw auto niet met een
hogere snelheid dan 48 km/u of
langer dan 30 seconden continu
doorslippen. Zorg er ook voor dat
er geen personen aanwezig zijn in
de nabijheid van een doorslippend
wiel, ongeacht de snelheid waarmee
het wiel ronddraait.SCHAKELHENDEL
ONTGRENDELEN
Als zich een storing voordoet en de
schakelhendel niet uit de stand PARK
kan worden bewogen, dan kunt u de
volgende procedure uitvoeren om de
schakelhendel tijdelijk te kunnen be-
wegen:
1. Zet de motor af.
2. Trek de handrem stevig aan.
3. Verwijder de rubberen voering van
de bekerhouder. Knijp aan één kant in
het midden van de voering om de
randen bloot te leggen en de voering
eenvoudig te verwijderen.
4. Zet de contactschakelaar in de
stand ACC of ON/RUN, maar start de
motor niet.
5. Houd het rempedaal stevig inge-
trapt. 6. Steek een schroevendraaier of
soortgelijk gereedschap in de opening
(aan de voorzijde van de bekerhou-
der) en druk het ontgrendelingsme-
chanisme naar voren en houd het in
deze stand.
7. Zet de schakelhendel in de stand
NEUTRAL.
8. De motor kan dan in de stand
NEUTRAL worden gestart.
9. Breng de voering van de beker-
houder weer aan.
Schakelhendel ontgrendelen
202
