WARTUNG DES FAHRZEUGS
 MOTORRAUM – 2.4L . . . . . . . . . . . . . . . . . . . . . .221
 EINGEBAUTES DIAGNOSESYSTEM – OBD II . . .222
 ERSATZTEILE . . . . . . . . . . . . . . . . . . . . . . . . . .222
 WARTUNGSARBEITEN . . . . . . . . . . . . . . . . . . . .222  MOTORÖL . . . . . . . . . . . . . . . . . . . . . . . . . . . .223
 MOTORÖLFILTER . . . . . . . . . . . . . . . . . . . . . .225
 MOTORLUFTFILTER . . . . . . . . . . . . . . . . . . .225
 WARTUNGSFREIE BATTERIE . . . . . . . . . . . . .225
 WARTUNG DER KLIMAANLAGE . . . . . . . . . . .226
 LUFTFILTER DER KLIMAANLAGE . . . . . . . . .227
 ABSCHMIEREN VON BEWEGLICHENKAROSSERIETEILEN . . . . . . . . . . . . . . . . . . .228
 WISCHERBLÄTTER . . . . . . . . . . . . . . . . . . . .229
 NACHFÜLLEN DER SCHEIBENWASCHFLÜSSIGKEIT . . . . . . . . . .230
 AUSPUFFANLAGE . . . . . . . . . . . . . . . . . . . . . .230
 KÜHLSYSTEM . . . . . . . . . . . . . . . . . . . . . . . .232
 BREMSANLAGE . . . . . . . . . . . . . . . . . . . . . . .236
 AUTOMATIKGETRIEBE . . . . . . . . . . . . . . . . .238
 FAHRZEUGPFLEGE UND KORROSIONSSCHUTZ. . . . . . . . . . . . . . . . . . .239
219

 REINIGEN DER GETRÄNKEHALTER IN DERMITTELKONSOLE . . . . . . . . . . . . . . . . . . . . .242
 PFLEGE DES FALTVERDECKS . . . . . . . . . . . .243
 PFLEGE DER GUMMIDICHTUNG – FALTVERDECK UND HARDTOP . . . . . . . . . . .245
 SICHERUNGEN . . . . . . . . . . . . . . . . . . . . . . . . . .245
 INTEGRIERTESSTROMVERSORGUNGSMODUL . . . . . . . . . . .245
 VORÜBERGEHENDE STILLLEGUNG DES FAHRZEUGS . . . . . . . . . . . . . . . . . . . . . . . . . . . .248
 ERSATZGLÜHLAMPEN . . . . . . . . . . . . . . . . . . . .248
 GLÜHLAMPENWECHSEL . . . . . . . . . . . . . . . . . .249  SCHEINWERFER . . . . . . . . . . . . . . . . . . . . . .249
 VORDERER BLINKER . . . . . . . . . . . . . . . . . .250
 NEBELSCHEINWERFER . . . . . . . . . . . . . . . . .250
 HINTERE BLINKER . . . . . . . . . . . . . . . . . . . .251
 RÜCKFAHRLEUCHTE . . . . . . . . . . . . . . . . . . .251
 KENNZEICHENBELEUCHTUNG . . . . . . . . . . .252
 FÜLLMENGEN . . . . . . . . . . . . . . . . . . . . . . . . . . .252
 FLÜSSIGKEITEN, SCHMIERMITTEL UND ORIGINAL-ERSATZTEILE . . . . . . . . . . . . . . . . .253
 MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .253
 FAHRGESTELL . . . . . . . . . . . . . . . . . . . . . . . .254
220

MOTORRAUM – 2.4L1 – Kühlmittel­Ausgleichsbehälter6 – Luftfilter
2 – Vorratsbehälter für Servopumpenöl 7 – Motoröl­Einfüllstutzen
3 – Bremsflüssigkeitsvorratsbehälter 8 – Überdruck-Verschlussdeckel
4 – Zentrale Stromversorgung (Sicherungen) 9 – Motoröl­Peilstab
5 – Integriertes Stromversorgungsmodul (Sicherungen) 10 – Vorratsbehälter der Scheibenwaschanlage
221

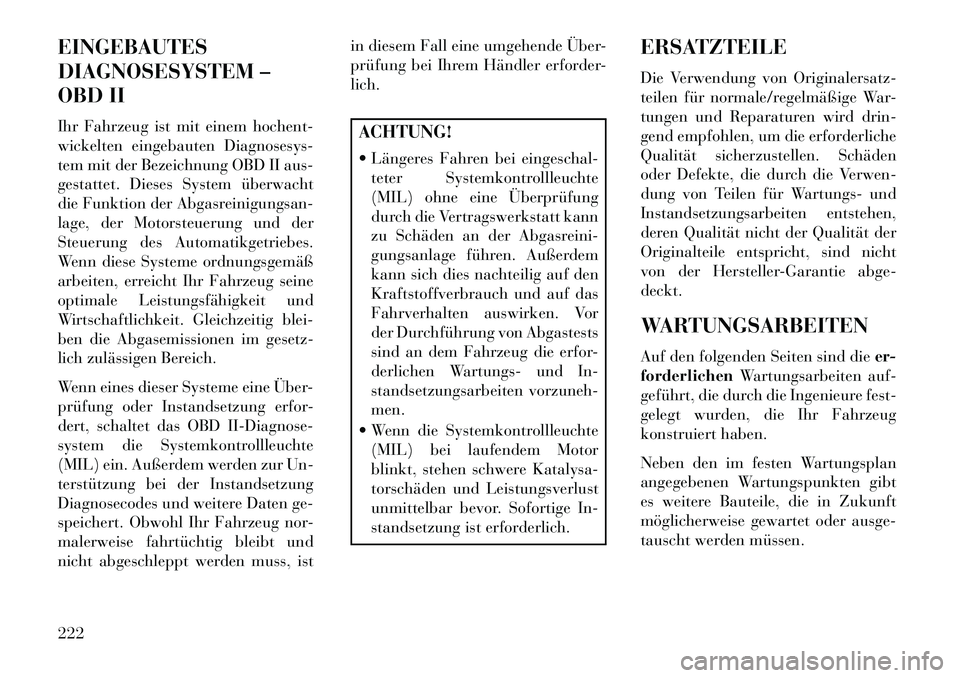

EINGEBAUTES
DIAGNOSESYSTEM –
OBD II
Ihr Fahrzeug ist mit einem hochent-
wickelten eingebauten Diagnosesys-
tem mit der Bezeichnung OBD II aus-
gestattet. Dieses System überwacht
die Funktion der Abgasreinigungsan-
lage, der Motorsteuerung und der
Steuerung des Automatikgetriebes.
Wenn diese Systeme ordnungsgemäß
arbeiten, erreicht Ihr Fahrzeug seine
optimale Leistungsfähigkeit und
Wirtschaftlichkeit. Gleichzeitig blei-
ben die Abgasemissionen im gesetz-
lich zulässigen Bereich.
Wenn eines dieser Systeme eine Über-
prüfung oder Instandsetzung erfor-
dert, schaltet das OBD II-Diagnose-
system die Systemkontrollleuchte
(MIL) ein. Außerdem werden zur Un-
terstützung bei der Instandsetzung
Diagnosecodes und weitere Daten ge-
speichert. Obwohl Ihr Fahrzeug nor-
malerweise fahrtüchtig bleibt und
nicht abgeschleppt werden muss, istin diesem Fall eine umgehende Über-
prüfung bei Ihrem Händler erforder-
lich.
ACHTUNG!
 Längeres Fahren bei eingeschal-
teter Systemkontrollleuchte
(MIL) ohne eine Überprüfung
durch die Vertragswerkstatt kann
zu Schäden an der Abgasreini-
gungsanlage führen. Außerdem
kann sich dies nachteilig auf den
Kraftstoffverbrauch und auf das
Fahrverhalten auswirken. Vor
der Durchführung von Abgastests
sind an dem Fahrzeug die erfor-
derlichen Wartungs- und In-
standsetzungsarbeiten vorzuneh-
men.
 Wenn die Systemkontrollleuchte (MIL) bei laufendem Motor
blinkt, stehen schwere Katalysa-
torschäden und Leistungsverlust
unmittelbar bevor. Sofortige In-
standsetzung ist erforderlich. ERSATZTEILE
Die Verwendung von Originalersatz-
teilen für normale/regelmäßige War-
tungen und Reparaturen wird drin-
gend empfohlen, um die erforderliche
Qualität sicherzustellen. Schäden
oder Defekte, die durch die Verwen-
dung von Teilen für Wartungs- und
Instandsetzungsarbeiten entstehen,
deren Qualität nicht der Qualität der
Originalteile entspricht, sind nicht
von der Hersteller-Garantie abge-
deckt.
WARTUNGSARBEITEN
Auf den folgenden Seiten sind die
er-
forderlichen Wartungsarbeiten auf-
geführt, die durch die Ingenieure fest-
gelegt wurden, die Ihr Fahrzeug
konstruiert haben.
Neben den im festen Wartungsplan
angegebenen Wartungspunkten gibt
es weitere Bauteile, die in Zukunft
möglicherweise gewartet oder ausge-
tauscht werden müssen.
222

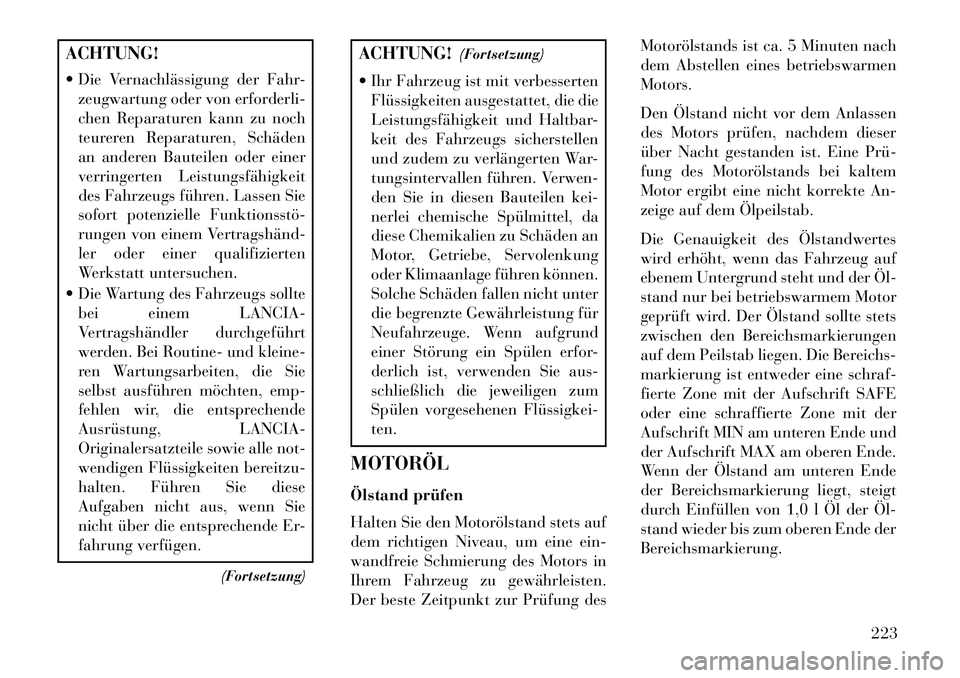

ACHTUNG!
 Die Vernachlässigung der Fahr-zeugwartung oder von erforderli-
chen Reparaturen kann zu noch
teureren Reparaturen, Schäden
an anderen Bauteilen oder einer
verringerten Leistungsfähigkeit
des Fahrzeugs führen. Lassen Sie
sofort potenzielle Funktionsstö­
rungen von einem Vertragshänd­
ler oder einer qualifizierten
Werkstatt untersuchen.
 Die Wartung des Fahrzeugs sollte bei einem LANCIA-
Vertragshändler durchgeführt
werden. Bei Routine- und kleine-
ren Wartungsarbeiten, die Sie
selbst ausführen möchten, emp-
fehlen wir, die entsprechende
Ausrüstung, LANCIA-
Originalersatzteile sowie alle not-
wendigen Flüssigkeiten bereitzu-
halten. Führen Sie diese
Aufgaben nicht aus, wenn Sie
nicht über die entsprechende Er-
fahrung verfügen.
(Fortsetzung)
ACHTUNG!(Fortsetzung)
 Ihr Fahrzeug ist mit verbesserten Flüssigkeiten ausgestattet, die die
Leistungsfähigkeit und Haltbar-
keit des Fahrzeugs sicherstellen
und zudem zu verlängerten War-
tungsintervallen führen. Verwen-
den Sie in diesen Bauteilen kei-
nerlei chemische Spülmittel, da
diese Chemikalien zu Schäden an
Motor, Getriebe, Servolenkung
oder Klimaanlage führen können.
Solche Schäden fallen nicht unter
die begrenzte Gewährleistung für
Neufahrzeuge. Wenn aufgrund
einer Störung ein Spülen erfor-
derlich ist, verwenden Sie aus-
schließlich die jeweiligen zum
Spülen vorgesehenen Flüssigkei­
ten.
MOTORÖL
Ölstand prüfen
Halten Sie den Motorölstand stets auf
dem richtigen Niveau, um eine ein-
wandfreie Schmierung des Motors in
Ihrem Fahrzeug zu gewährleisten.
Der beste Zeitpunkt zur Prüfung des Motorölstands ist ca. 5 Minuten nach
dem Abstellen eines betriebswarmen
Motors.
Den Ölstand nicht vor dem Anlassen
des Motors prüfen, nachdem dieser
über Nacht gestanden ist. Eine Prü­
fung des Motorölstands bei kaltem
Motor ergibt eine nicht korrekte An-
zeige auf dem Ölpeilstab.
Die Genauigkeit des Ölstandwertes
wird erhöht, wenn das Fahrzeug auf
ebenem Untergrund steht und der Öl­
stand nur bei betriebswarmem Motor
geprüft wird. Der Ölstand sollte stets
zwischen den Bereichsmarkierungen
auf dem Peilstab liegen. Die Bereichs-
markierung ist entweder eine schraf-
fierte Zone mit der Aufschrift SAFE
oder eine schraffierte Zone mit der
Aufschrift MIN am unteren Ende und
der Aufschrift MAX am oberen Ende.
Wenn der Ölstand am unteren Ende
der Bereichsmarkierung liegt, steigt
durch Einfüllen von 1,0 l Öl der Öl­
stand wieder bis zum oberen Ende der
Bereichsmarkierung.
223

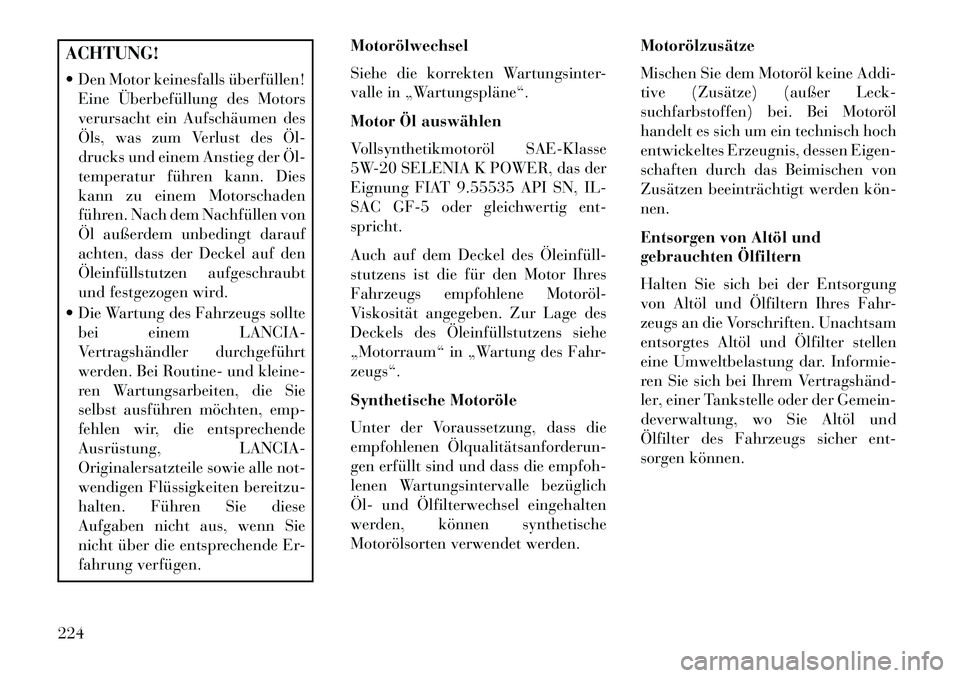

ACHTUNG!
 Den Motor keinesfalls überfüllen!Eine Überbefüllung des Motors
verursacht ein Aufschäumen des
Öls, was zum Verlust des Öl­
drucks und einem Anstieg der Öl­
temperatur führen kann. Dies
kann zu einem Motorschaden
führen. Nach dem Nachfüllen von
Öl außerdem unbedingt darauf
achten, dass der Deckel auf den
Öleinfüllstutzen aufgeschraubt
und festgezogen wird.
 Die Wartung des Fahrzeugs sollte bei einem LANCIA-
Vertragshändler durchgeführt
werden. Bei Routine- und kleine-
ren Wartungsarbeiten, die Sie
selbst ausführen möchten, emp-
fehlen wir, die entsprechende
Ausrüstung, LANCIA-
Originalersatzteile sowie alle not-
wendigen Flüssigkeiten bereitzu-
halten. Führen Sie diese
Aufgaben nicht aus, wenn Sie
nicht über die entsprechende Er-
fahrung verfügen. Motorölwechsel
Siehe die korrekten Wartungsinter-
valle in „Wartungspläne“.
Motor Öl auswählen
Vollsynthetikmotoröl SAE-Klasse
5W-20 SELENIA K POWER, das der
Eignung FIAT 9.55535 API SN, IL-
SAC GF-5 oder gleichwertig ent-
spricht.
Auch auf dem Deckel des Öleinfüll­
stutzens ist die für den Motor Ihres
Fahrzeugs empfohlene Motoröl­
Viskosität angegeben. Zur Lage des
Deckels des Öleinfüllstutzens siehe
„Motorraum“ in „Wartung des Fahr-
zeugs“.
Synthetische Motoröle
Unter der Voraussetzung, dass die
empfohlenen Ölqualitätsanforderun-
gen erfüllt sind und dass die empfoh-
lenen Wartungsintervalle bezüglich
Öl­ und Ölfilterwechsel eingehalten
werden, können synthetische
Motorölsorten verwendet werden.
Motorölzusätze
Mischen Sie dem Motoröl keine Addi-
tive (Zusätze) (außer Leck-
suchfarbstoffen) bei. Bei Motoröl
handelt es sich um ein technisch hoch
entwickeltes Erzeugnis, dessen Eigen-
schaften durch das Beimischen von
Zusätzen beeinträchtigt werden kön­
nen.
Entsorgen von Altöl und
gebrauchten Ölfiltern
Halten Sie sich bei der Entsorgung
von Altöl und Ölfiltern Ihres Fahr-
zeugs an die Vorschriften. Unachtsam
entsorgtes Altöl und Ölfilter stellen
eine Umweltbelastung dar. Informie-
ren Sie sich bei Ihrem Vertragshänd­
ler, einer Tankstelle oder der Gemein-
deverwaltung, wo Sie Altöl und
Ölfilter des Fahrzeugs sicher ent-
sorgen können.
224

MOTORÖLFILTER
Der Motorölfilter muss bei jedem Mo-
torölwechsel ausgetauscht werden.
Auswahl des Ölfilters
Die Motoren dieses Herstellers sind
mit einem Hauptstrom-
Einwegölfilter ausgerüstet. Derartige
Filter sind auch beim Filterwechsel zu
verwenden. Bei Ersatzfiltern gibt es
erhebliche Qualitätsunterschiede.
Wählen Sie nur qualitativ hochwer-
tige Filter. LANCIA­Ölfilter sind von
hoher Qualität und werden empfoh-
len.
MOTORLUFTFILTER
Siehe die korrekten Wartungsinter-
valle in „Wartungspläne“.
WARNUNG!
Die Luftansauganlage (Luftfilter,
Schläuche usw.) bietet eine Schutz-
funktion bei Rückzündungen. Die
Luftansauganlage (Luftfilter,
Schläuche usw.) nur dann aus-
bauen, wenn dies bei Wartungs-
oder Instandsetzungsarbeiten er-
forderlich ist. Wird der Motor bei
abgebauter Luftansauganlage
(Luftfilter Schläuche usw.) gestar-
tet, darf sich niemand in der Nähe
des Motorraums aufhalten. An-
dernfalls besteht ernsthafte Verlet-
zungsgefahr.
Auswahl des Motorluftfilters
Die Qualität von Ersatz-
Motorluftfiltern ist äußerst unter-
schiedlich. Wählen Sie nur qualitativ
hochwertige Filter. LANCIA-
Motorluftfilter sind qualitativ hoch-
wertige Filter und werden empfohlen. WARTUNGSFREIE
BATTERIE
Die Zellen der wartungsfreien Batte-
rie sind fest verschlossen. Das Nach-
füllen von destilliertem Wasser sowie
eine regelmäßige Wartung sind nicht
erforderlich.
HINWEIS: Das Batteriefach be-
findet sich hinter dem linken vor-
deren Kotflügel und ist zugäng­
lich, ohne den Reifen und das Rad
zu entfernen. Im Motorraum be-
finden sich Anschlüsse für ein
Starthilfekabel. Weitere Informa-
tionen hierzu finden Sie unter
„Vorgehensweise bei der Start-
hilfe“ in „Pannen- und Unfall-
hilfe“.
Um auf die Batterie zuzugreifen, dre-
hen Sie das Lenkrad ganz nach
rechts, und nehmen Sie die Verklei-
dung vom Innenkotflügel ab.
225

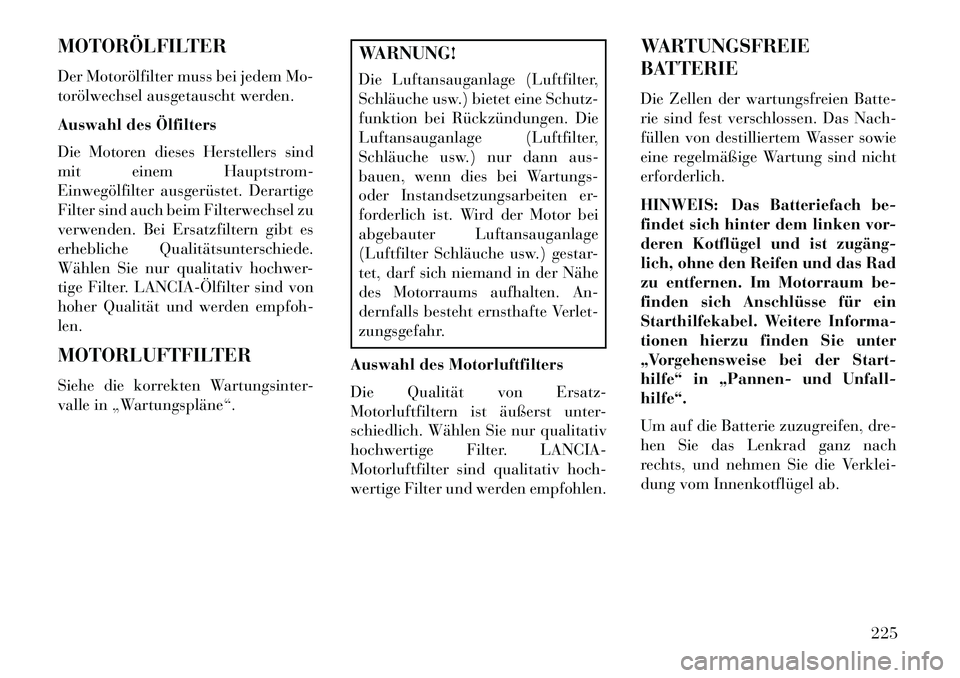

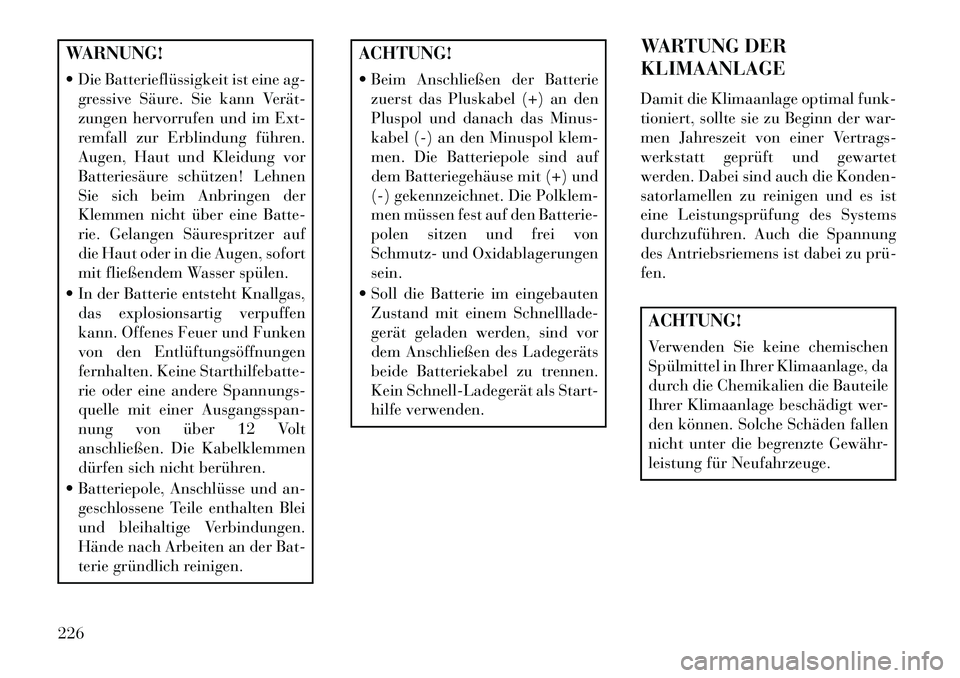

WARNUNG!
 Die Batterieflüssigkeit ist eine ag-gressive Säure. Sie kann Verät­
zungen hervorrufen und im Ext-
remfall zur Erblindung führen.
Augen, Haut und Kleidung vor
Batteriesäure schützen! Lehnen
Sie sich beim Anbringen der
Klemmen nicht über eine Batte-
rie. Gelangen Säurespritzer auf
die Haut oder in die Augen, sofort
mit fließendem Wasser spülen.
 In der Batterie entsteht Knallgas, das explosionsartig verpuffen
kann. Offenes Feuer und Funken
von den Entlüftungsöffnungen
fernhalten. Keine Starthilfebatte-
rie oder eine andere Spannungs-
quelle mit einer Ausgangsspan-
nung von über 12 Volt
anschließen. Die Kabelklemmen
dürfen sich nicht berühren.
 Batteriepole, Anschlüsse und an- geschlossene Teile enthalten Blei
und bleihaltige Verbindungen.
Hände nach Arbeiten an der Bat-
terie gründlich reinigen.
ACHTUNG!
 Beim Anschließen der Batteriezuerst das Pluskabel (+) an den
Pluspol und danach das Minus-
kabel (-) an den Minuspol klem-
men. Die Batteriepole sind auf
dem Batteriegehäuse mit (+) und
(-) gekennzeichnet. Die Polklem-
men müssen fest auf den Batterie-
polen sitzen und frei von
Schmutz- und Oxidablagerungen
sein.
 Soll die Batterie im eingebauten Zustand mit einem Schnelllade-
gerät geladen werden, sind vor
dem Anschließen des Ladegeräts
beide Batteriekabel zu trennen.
Kein Schnell­Ladegerät als Start-
hilfe verwenden. WARTUNG DER
KLIMAANLAGE
Damit die Klimaanlage optimal funk-
tioniert, sollte sie zu Beginn der war-
men Jahreszeit von einer Vertrags-
werkstatt geprüft und gewartet
werden. Dabei sind auch die Konden-
satorlamellen zu reinigen und es ist
eine Leistungsprüfung des Systems
durchzuführen. Auch die Spannung
des Antriebsriemens ist dabei zu prü­
fen.
ACHTUNG!
Verwenden Sie keine chemischen
Spülmittel in Ihrer Klimaanlage, da
durch die Chemikalien die Bauteile
Ihrer Klimaanlage beschädigt wer-
den können. Solche Schäden fallen
nicht unter die begrenzte Gewähr-
leistung für Neufahrzeuge.
226
