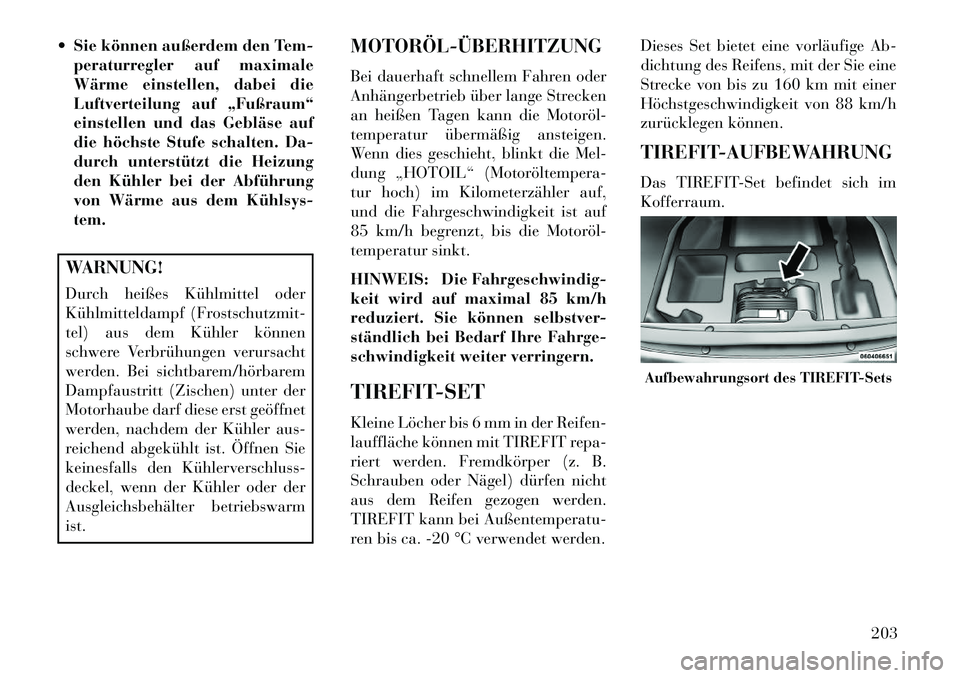

 Sie können außerdem den Tem-peraturregler auf maximale
Wärme einstellen, dabei die
Luftverteilung auf „Fußraum“
einstellen und das Gebläse auf
die höchste Stufe schalten. Da-
durch unterstützt die Heizung
den Kühler bei der Abführung
von Wärme aus dem Kühlsys­
tem.WARNUNG!
Durch heißes Kühlmittel oder
Kühlmitteldampf (Frostschutzmit-
tel) aus dem Kühler können
schwere Verbrühungen verursacht
werden. Bei sichtbarem/hörbarem
Dampfaustritt (Zischen) unter der
Motorhaube darf diese erst geöffnet
werden, nachdem der Kühler aus-
reichend abgekühlt ist. Öffnen Sie
keinesfalls den Kühlerverschluss­
deckel, wenn der Kühler oder der
Ausgleichsbehälter betriebswarm
ist. MOTORÖL­ÜBERHITZUNG
Bei dauerhaft schnellem Fahren oder
Anhängerbetrieb über lange Strecken
an heißen Tagen kann die Motoröl­
temperatur übermäßig ansteigen.
Wenn dies geschieht, blinkt die Mel-
dung „HOTOIL“ (Motoröltempera­
tur hoch) im Kilometerzähler auf,
und die Fahrgeschwindigkeit ist auf
85 km/h begrenzt, bis die Motoröl­
temperatur sinkt.
HINWEIS: Die Fahrgeschwindig-
keit wird auf maximal 85 km/h
reduziert. Sie können selbstver-
ständlich bei Bedarf Ihre Fahrge-
schwindigkeit weiter verringern.
TIREFIT-SET
Kleine Löcher bis 6 mm in der Reifen-
lauffläche können mit TIREFIT repa-
riert werden. Fremdkörper (z. B.
Schrauben oder Nägel) dürfen nicht
aus dem Reifen gezogen werden.
TIREFIT kann bei Außentemperatu-
ren bis ca. -20 °C verwendet werden. Dieses Set bietet eine vorläufige Ab-
dichtung des Reifens, mit der Sie eine
Strecke von bis zu 160 km mit einer
Höchstgeschwindigkeit von 88 km/h
zurücklegen können.
TIREFIT-AUFBEWAHRUNG
Das TIREFIT-Set befindet sich im
Kofferraum.
Aufbewahrungsort des TIREFIT-Sets
203

KOMPONENTEN UND
VERWENDUNG DES
TIREFIT-SETS
1. Dichtmittelbehälter
2. Ablasstaste
3. Druckanzeige
4. Einschalttaste
5. Betriebsartwählknopf
6. Dichtmittelschlauch (transparent)
7. Luftpumpenschlauch (schwarz)
8. SteckerVerwendung von
Betriebsartwählknopf und
Schläuchen
Die folgenden Symbole dienen zur
Kennzeichnung der Betriebsarten
Luft und Dichtmittel Ihres TIREFIT-
Sets:
Wahl der Betriebsart Luft
Wenn nur die Luftpumpe
laufen soll, den Betriebsart-
wählknopf (5) in diese Stel-
lung drehen. Den schwar-
zen Luftpumpenschlauch (7)
verwenden, wenn diese Betriebsart
gewählt wird.
Wahl der Betriebsart Dichtmittel
Den Betriebsart-
wählknopf (5) in
diese Stellung dre-
hen, um das
TIREFIT-
Dichtmittel einzu-
spritzen und den
Reifen aufzupumpen. Wenn diese Be-
triebsart gewählt wird, den Dichtmit-
telschlauch (transparenter Schlauch)
(6) verwenden. Verwendung der Einschalttaste
Zum Einschalten des
TIREFIT-Sets die Ein-
schalttaste (4) drücken und
loslassen. Zum Ausschalten
des TIREFIT-Sets die Einschalttaste
(4) erneut drücken und loslassen.
Verwendung der Ablasstaste
Bei zu hohem Luftdruck im
Reifen die Ablasstaste (2)
drücken, um den Luftdruck
zu vermindern.
SICHERHEITSHINWEISE
FÜR DIE ANWENDUNG
VON TIREFIT
 Den TIREFIT­Dichtmittelbehälter (1) und den Dichtmittelschlauch
(6) vor Ablauf des Verfalldatums
(auf dem Behälter-Aufkleber auf-
gedruckt) austauschen, um stets
die bestmögliche Funktion des Sys-
tems sicherzustellen. Siehe Ab-
schnitt „(F) Austausch von Dicht-
mittelbehälter und -schlauch“ in
„Abdichten eines Reifens mit
TIREFIT“.204

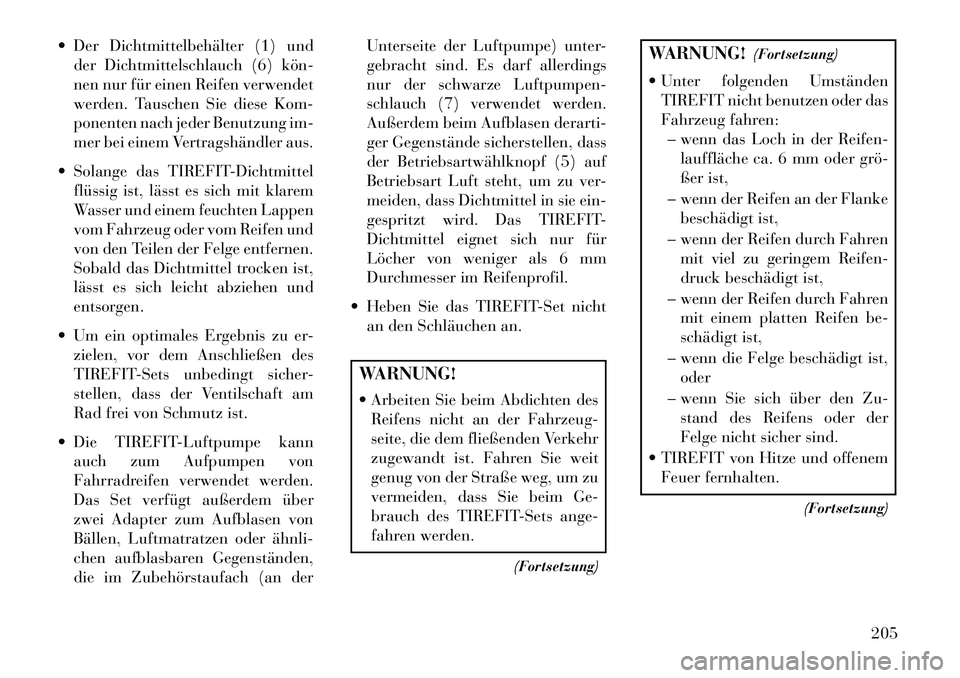

 Der Dichtmittelbehälter (1) undder Dichtmittelschlauch (6) kön­
nen nur für einen Reifen verwendet
werden. Tauschen Sie diese Kom-
ponenten nach jeder Benutzung im-
mer bei einem Vertragshändler aus.
 Solange das TIREFIT-Dichtmittel flüssig ist, lässt es sich mit klarem
Wasser und einem feuchten Lappen
vom Fahrzeug oder vom Reifen und
von den Teilen der Felge entfernen.
Sobald das Dichtmittel trocken ist,
lässt es sich leicht abziehen und
entsorgen.
 Um ein optimales Ergebnis zu er- zielen, vor dem Anschließen des
TIREFIT-Sets unbedingt sicher-
stellen, dass der Ventilschaft am
Rad frei von Schmutz ist.
 Die TIREFIT-Luftpumpe kann auch zum Aufpumpen von
Fahrradreifen verwendet werden.
Das Set verfügt außerdem über
zwei Adapter zum Aufblasen von
Bällen, Luftmatratzen oder ähnli­
chen aufblasbaren Gegenständen,
die im Zubehörstaufach (an der Unterseite der Luftpumpe) unter-
gebracht sind. Es darf allerdings
nur der schwarze Luftpumpen-
schlauch (7) verwendet werden.
Außerdem beim Aufblasen derarti-
ger Gegenstände sicherstellen, dass
der Betriebsartwählknopf (5) auf
Betriebsart Luft steht, um zu ver-
meiden, dass Dichtmittel in sie ein-
gespritzt wird. Das TIREFIT-
Dichtmittel eignet sich nur für
Löcher von weniger als 6 mm
Durchmesser im Reifenprofil.
 Heben Sie das TIREFIT-Set nicht an den Schläuchen an.
WARNUNG!
 Arbeiten Sie beim Abdichten desReifens nicht an der Fahrzeug-
seite, die dem fließenden Verkehr
zugewandt ist. Fahren Sie weit
genug von der Straße weg, um zu
vermeiden, dass Sie beim Ge-
brauch des TIREFIT-Sets ange-
fahren werden.
(Fortsetzung)
WARNUNG!(Fortsetzung)
 Unter folgenden Umständen TIREFIT nicht benutzen oder das
Fahrzeug fahren:– wenn das Loch in der Reifen- lauffläche ca. 6 mm oder grö­
ßer ist,
– wenn der Reifen an der Flanke beschädigt ist,
– wenn der Reifen durch Fahren mit viel zu geringem Reifen-
druck beschädigt ist,
– wenn der Reifen durch Fahren mit einem platten Reifen be-
schädigt ist,
– wenn die Felge beschädigt ist, oder
– wenn Sie sich über den Zu- stand des Reifens oder der
Felge nicht sicher sind.
 TIREFIT von Hitze und offenem Feuer fernhalten.
(Fortsetzung)
205

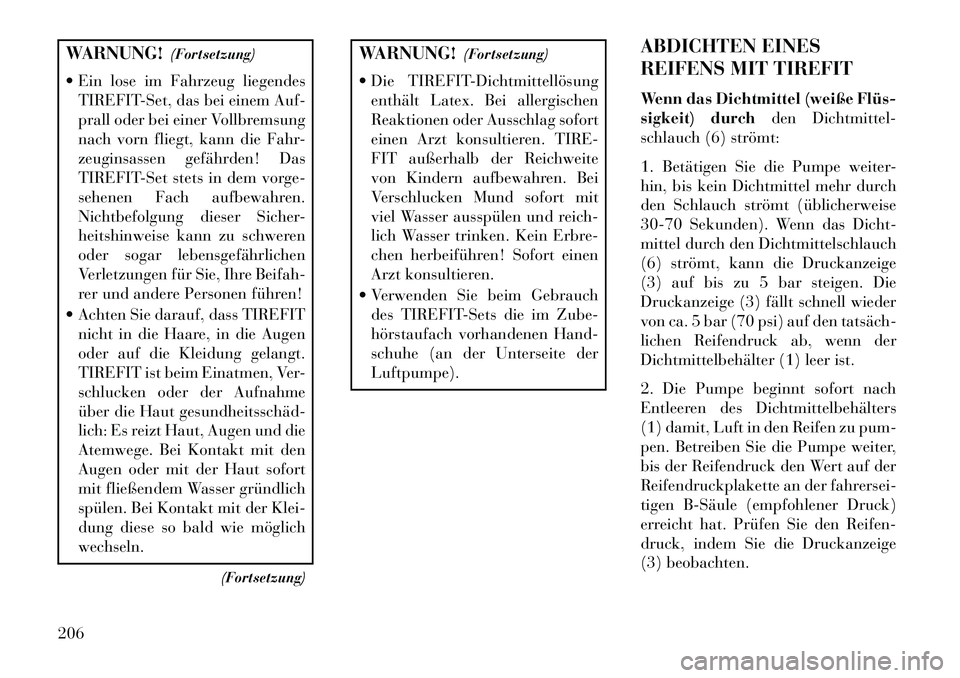

WARNUNG!(Fortsetzung)
 Ein lose im Fahrzeug liegendes TIREFIT-Set, das bei einem Auf-
prall oder bei einer Vollbremsung
nach vorn fliegt, kann die Fahr-
zeuginsassen gefährden! Das
TIREFIT-Set stets in dem vorge-
sehenen Fach aufbewahren.
Nichtbefolgung dieser Sicher-
heitshinweise kann zu schweren
oder sogar lebensgefährlichen
Verletzungen für Sie, Ihre Beifah-
rer und andere Personen führen!
 Achten Sie darauf, dass TIREFIT nicht in die Haare, in die Augen
oder auf die Kleidung gelangt.
TIREFIT ist beim Einatmen, Ver-
schlucken oder der Aufnahme
über die Haut gesundheitsschäd­
lich: Es reizt Haut, Augen und die
Atemwege. Bei Kontakt mit den
Augen oder mit der Haut sofort
mit fließendem Wasser gründlich
spülen. Bei Kontakt mit der Klei-
dung diese so bald wie möglich
wechseln.
(Fortsetzung)
WARNUNG!(Fortsetzung)
 Die TIREFIT­Dichtmittellösung enthält Latex. Bei allergischen
Reaktionen oder Ausschlag sofort
einen Arzt konsultieren. TIRE-
FIT außerhalb der Reichweite
von Kindern aufbewahren. Bei
Verschlucken Mund sofort mit
viel Wasser ausspülen und reich-
lich Wasser trinken. Kein Erbre-
chen herbeiführen! Sofort einen
Arzt konsultieren.
 Verwenden Sie beim Gebrauch des TIREFIT-Sets die im Zube-
hörstaufach vorhandenen Hand-
schuhe (an der Unterseite der
Luftpumpe). ABDICHTEN EINES
REIFENS MIT TIREFIT
Wenn das Dichtmittel (weiße Flüs­
sigkeit) durch
den Dichtmittel-
schlauch (6) strömt:
1. Betätigen Sie die Pumpe weiter-
hin, bis kein Dichtmittel mehr durch
den Schlauch strömt (üblicherweise
30-70 Sekunden). Wenn das Dicht-
mittel durch den Dichtmittelschlauch
(6) strömt, kann die Druckanzeige
(3) auf bis zu 5 bar steigen. Die
Druckanzeige (3) fällt schnell wieder
von ca. 5 bar (70 psi) auf den tatsäch­
lichen Reifendruck ab, wenn der
Dichtmittelbehälter (1) leer ist.
2. Die Pumpe beginnt sofort nach
Entleeren des Dichtmittelbehälters
(1) damit, Luft in den Reifen zu pum-
pen. Betreiben Sie die Pumpe weiter,
bis der Reifendruck den Wert auf der
Reifendruckplakette an der fahrersei-
tigen B­Säule (empfohlener Druck)
erreicht hat. Prüfen Sie den Reifen-
druck, indem Sie die Druckanzeige
(3) beobachten.
206

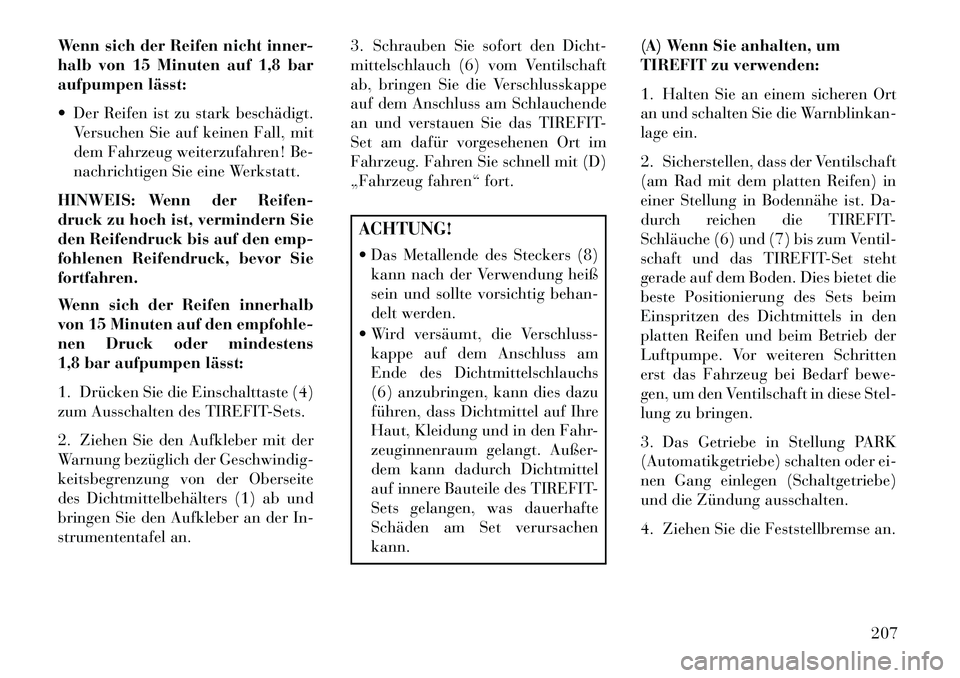

Wenn sich der Reifen nicht inner-
halb von 15 Minuten auf 1,8 bar
aufpumpen lässt:
 Der Reifen ist zu stark beschädigt.Versuchen Sie auf keinen Fall, mit
dem Fahrzeug weiterzufahren! Be-
nachrichtigen Sie eine Werkstatt.
HINWEIS: Wenn der Reifen-
druck zu hoch ist, vermindern Sie
den Reifendruck bis auf den emp-
fohlenen Reifendruck, bevor Sie
fortfahren.
Wenn sich der Reifen innerhalb
von 15 Minuten auf den empfohle-
nen Druck oder mindestens
1,8 bar aufpumpen lässt:
1. Drücken Sie die Einschalttaste (4)
zum Ausschalten des TIREFIT-Sets.
2. Ziehen Sie den Aufkleber mit der
Warnung bezüglich der Geschwindig-
keitsbegrenzung von der Oberseite
des Dichtmittelbehälters (1) ab und
bringen Sie den Aufkleber an der In-
strumententafel an. 3. Schrauben Sie sofort den Dicht-
mittelschlauch (6) vom Ventilschaft
ab, bringen Sie die Verschlusskappe
auf dem Anschluss am Schlauchende
an und verstauen Sie das TIREFIT-
Set am dafür vorgesehenen Ort im
Fahrzeug. Fahren Sie schnell mit (D)
„Fahrzeug fahren“ fort.
ACHTUNG!
 Das Metallende des Steckers (8)
kann nach der Verwendung heiß
sein und sollte vorsichtig behan-
delt werden.
 Wird versäumt, die Verschluss- kappe auf dem Anschluss am
Ende des Dichtmittelschlauchs
(6) anzubringen, kann dies dazu
führen, dass Dichtmittel auf Ihre
Haut, Kleidung und in den Fahr-
zeuginnenraum gelangt. Außer-
dem kann dadurch Dichtmittel
auf innere Bauteile des TIREFIT-
Sets gelangen, was dauerhafte
Schäden am Set verursachen
kann. (A) Wenn Sie anhalten, um
TIREFIT zu verwenden:
1. Halten Sie an einem sicheren Ort
an und schalten Sie die Warnblinkan-
lage ein.
2. Sicherstellen, dass der Ventilschaft
(am Rad mit dem platten Reifen) in
einer Stellung in Bodennähe ist. Da-
durch reichen die TIREFIT-
Schläuche (6) und (7) bis zum Ventil-
schaft und das TIREFIT-Set steht
gerade auf dem Boden. Dies bietet die
beste Positionierung des Sets beim
Einspritzen des Dichtmittels in den
platten Reifen und beim Betrieb der
Luftpumpe. Vor weiteren Schritten
erst das Fahrzeug bei Bedarf bewe-
gen, um den Ventilschaft in diese Stel-
lung zu bringen.
3. Das Getriebe in Stellung PARK
(Automatikgetriebe) schalten oder ei-
nen Gang einlegen (Schaltgetriebe)
und die Zündung ausschalten.
4. Ziehen Sie die Feststellbremse an.
207

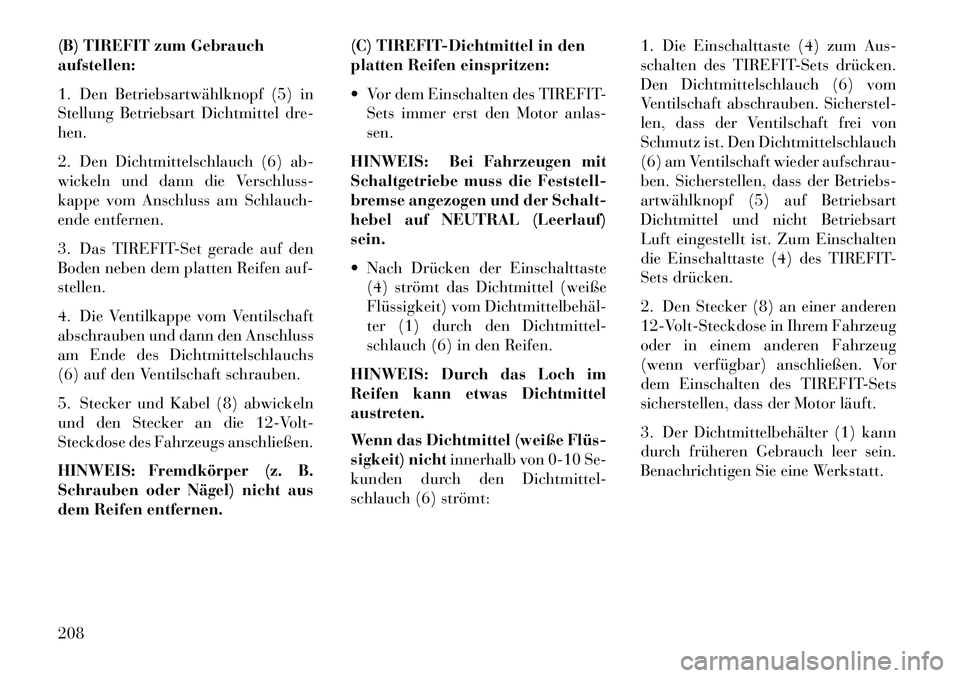

(B) TIREFIT zum Gebrauch
aufstellen:
1. Den Betriebsartwählknopf (5) in
Stellung Betriebsart Dichtmittel dre-
hen.
2. Den Dichtmittelschlauch (6) ab-
wickeln und dann die Verschluss-
kappe vom Anschluss am Schlauch-
ende entfernen.
3. Das TIREFIT-Set gerade auf den
Boden neben dem platten Reifen auf-
stellen.
4. Die Ventilkappe vom Ventilschaft
abschrauben und dann den Anschluss
am Ende des Dichtmittelschlauchs
(6) auf den Ventilschaft schrauben.
5. Stecker und Kabel (8) abwickeln
und den Stecker an die 12-Volt-
Steckdose des Fahrzeugs anschließen.
HINWEIS: Fremdkörper (z. B.
Schrauben oder Nägel) nicht aus
dem Reifen entfernen.(C) TIREFIT-Dichtmittel in den
platten Reifen einspritzen:
 Vor dem Einschalten des TIREFIT-
Sets immer erst den Motor anlas-
sen.
HINWEIS: Bei Fahrzeugen mit
Schaltgetriebe muss die Feststell-
bremse angezogen und der Schalt-
hebel auf NEUTRAL (Leerlauf)
sein.
 Nach Drücken der Einschalttaste (4) strömt das Dichtmittel (weiße
Flüssigkeit) vom Dichtmittelbehäl­
ter (1) durch den Dichtmittel-
schlauch (6) in den Reifen.
HINWEIS: Durch das Loch im
Reifen kann etwas Dichtmittel
austreten.
Wenn das Dichtmittel (weiße Flüs­
sigkeit) nicht innerhalb von 0-10 Se-
kunden durch den Dichtmittel-
schlauch (6) strömt: 1. Die Einschalttaste (4) zum Aus-
schalten des TIREFIT-Sets drücken.
Den Dichtmittelschlauch (6) vom
Ventilschaft abschrauben. Sicherstel-
len, dass der Ventilschaft frei von
Schmutz ist. Den Dichtmittelschlauch
(6) am Ventilschaft wieder aufschrau-
ben. Sicherstellen, dass der Betriebs-
artwählknopf (5) auf Betriebsart
Dichtmittel und nicht Betriebsart
Luft eingestellt ist. Zum Einschalten
die Einschalttaste (4) des TIREFIT-
Sets drücken.
2. Den Stecker (8) an einer anderen
12-Volt-Steckdose in Ihrem Fahrzeug
oder in einem anderen Fahrzeug
(wenn verfügbar) anschließen. Vor
dem Einschalten des TIREFIT-Sets
sicherstellen, dass der Motor läuft.
3. Der Dichtmittelbehälter (1) kann
durch früheren Gebrauch leer sein.
Benachrichtigen Sie eine Werkstatt.
208

HINWEIS: Wenn der Betriebsart-
wählknopf (5) auf Betriebsart Luft
eingestellt ist und die Pumpe ar-
beitet, strömt Luft nur durch den
schwarzen Luftpumpenschlauch
(7) und nicht durch den Dichtmit-
telschlauch (6).
Wenn das Dichtmittel (weiße Flüs­
sigkeit) durchden Dichtmittel-
schlauch (6) strömt:
1. Betätigen Sie die Pumpe weiter-
hin, bis kein Dichtmittel mehr durch
den Schlauch strömt (üblicherweise
30-70 Sekunden). Wenn das Dicht-
mittel durch den Dichtmittelschlauch
(6) strömt, kann die Druckanzeige
(3) auf bis zu 5 bar (70 psi) steigen.
Die Druckanzeige (3) fällt schnell
wieder von ca. 5 bar (70 psi) auf den
tatsächlichen Reifendruck ab, wenn
der Dichtmittelbehälter (1) leer ist. 2. Die Pumpe beginnt sofort nach
Entleeren des Dichtmittelbehälters
(1) damit, Luft in den Reifen zu pum-
pen. Betreiben Sie die Pumpe weiter,
bis der Reifendruck den Wert auf der
Reifendruckplakette an der fahrersei-
tigen B­Säule (empfohlener Druck)
erreicht hat. Prüfen Sie den Reifen-
druck, indem Sie die Druckanzeige
(3) beobachten.
Wenn sich der Reifen nicht inner-
halb von 15 Minuten auf 1,8 bar
(26 psi) aufpumpen lässt:
 Der Reifen ist zu stark beschädigt.
Versuchen Sie auf keinen Fall, mit
dem Fahrzeug weiterzufahren! Be-
nachrichtigen Sie eine Werkstatt.
HINWEIS: Wenn der Reifen-
druck zu hoch ist, vermindern Sie
den Reifendruck bis auf den emp-
fohlenen Reifendruck, bevor Sie
fortfahren.
Wenn sich der Reifen innerhalb
von 15 Minuten auf den empfohle-
nen Druck oder mindestens auf
1,8 bar (26 psi) aufpumpen lässt: 1. Drücken Sie die Einschalttaste (4)
zum Ausschalten des TIREFIT-Sets.
2. Ziehen Sie den Aufkleber mit der
Warnung bezüglich der Geschwindig-
keitsbegrenzung von der Oberseite
des Dichtmittelbehälters (1) ab und
bringen Sie den Aufkleber an der In-
strumententafel an.
3. Schrauben Sie sofort den Dicht-
mittelschlauch (6) vom Ventilschaft
ab, bringen Sie die Verschlusskappe
auf dem Anschluss am Schlauchende
an und verstauen Sie das TIREFIT-
Set am dafür vorgesehenen Ort im
Fahrzeug. Fahren Sie schnell mit (D)
„Fahrzeug fahren“ fort.
ACHTUNG!
 Das Metallende des Steckers (8)
kann nach der Verwendung heiß
sein und sollte vorsichtig behan-
delt werden.
(Fortsetzung)
209

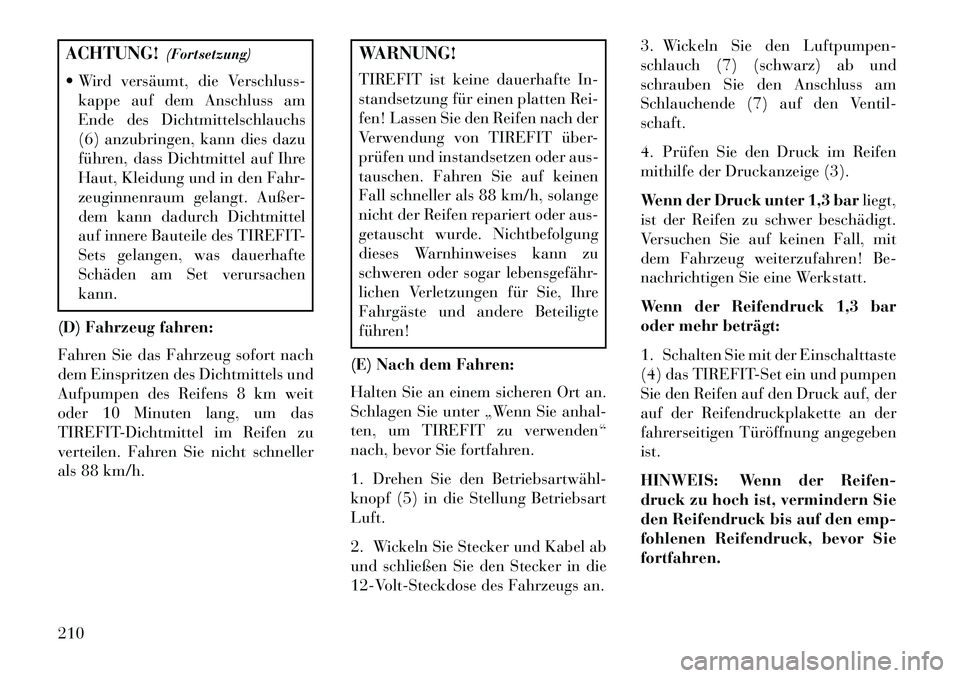

ACHTUNG!(Fortsetzung)
 Wird versäumt, die Verschluss- kappe auf dem Anschluss am
Ende des Dichtmittelschlauchs
(6) anzubringen, kann dies dazu
führen, dass Dichtmittel auf Ihre
Haut, Kleidung und in den Fahr-
zeuginnenraum gelangt. Außer-
dem kann dadurch Dichtmittel
auf innere Bauteile des TIREFIT-
Sets gelangen, was dauerhafte
Schäden am Set verursachen
kann.
(D) Fahrzeug fahren:
Fahren Sie das Fahrzeug sofort nach
dem Einspritzen des Dichtmittels und
Aufpumpen des Reifens 8 km weit
oder 10 Minuten lang, um das
TIREFIT-Dichtmittel im Reifen zu
verteilen. Fahren Sie nicht schneller
als 88 km/h.
WARNUNG!
TIREFIT ist keine dauerhafte In-
standsetzung für einen platten Rei-
fen! Lassen Sie den Reifen nach der
Verwendung von TIREFIT über-
prüfen und instandsetzen oder aus-
tauschen. Fahren Sie auf keinen
Fall schneller als 88 km/h, solange
nicht der Reifen repariert oder aus-
getauscht wurde. Nichtbefolgung
dieses Warnhinweises kann zu
schweren oder sogar lebensgefähr-
lichen Verletzungen für Sie, Ihre
Fahrgäste und andere Beteiligte
führen!
(E) Nach dem Fahren:
Halten Sie an einem sicheren Ort an.
Schlagen Sie unter „Wenn Sie anhal-
ten, um TIREFIT zu verwenden“
nach, bevor Sie fortfahren.
1. Drehen Sie den Betriebsartwähl­
knopf (5) in die Stellung Betriebsart
Luft.
2. Wickeln Sie Stecker und Kabel ab
und schließen Sie den Stecker in die
12-Volt-Steckdose des Fahrzeugs an. 3. Wickeln Sie den Luftpumpen-
schlauch (7) (schwarz) ab und
schrauben Sie den Anschluss am
Schlauchende (7) auf den Ventil-
schaft.
4. Prüfen Sie den Druck im Reifen
mithilfe der Druckanzeige (3).
Wenn der Druck unter 1,3 bar
liegt,
ist der Reifen zu schwer beschädigt.
Versuchen Sie auf keinen Fall, mit
dem Fahrzeug weiterzufahren! Be-
nachrichtigen Sie eine Werkstatt.
Wenn der Reifendruck 1,3 bar
oder mehr beträgt:
1. Schalten Sie mit der Einschalttaste
(4) das TIREFIT-Set ein und pumpen
Sie den Reifen auf den Druck auf, der
auf der Reifendruckplakette an der
fahrerseitigen Türöffnung angegeben
ist.
HINWEIS: Wenn der Reifen-
druck zu hoch ist, vermindern Sie
den Reifendruck bis auf den emp-
fohlenen Reifendruck, bevor Sie
fortfahren.
210
