Spécifications&Informations consommateurs
4 8

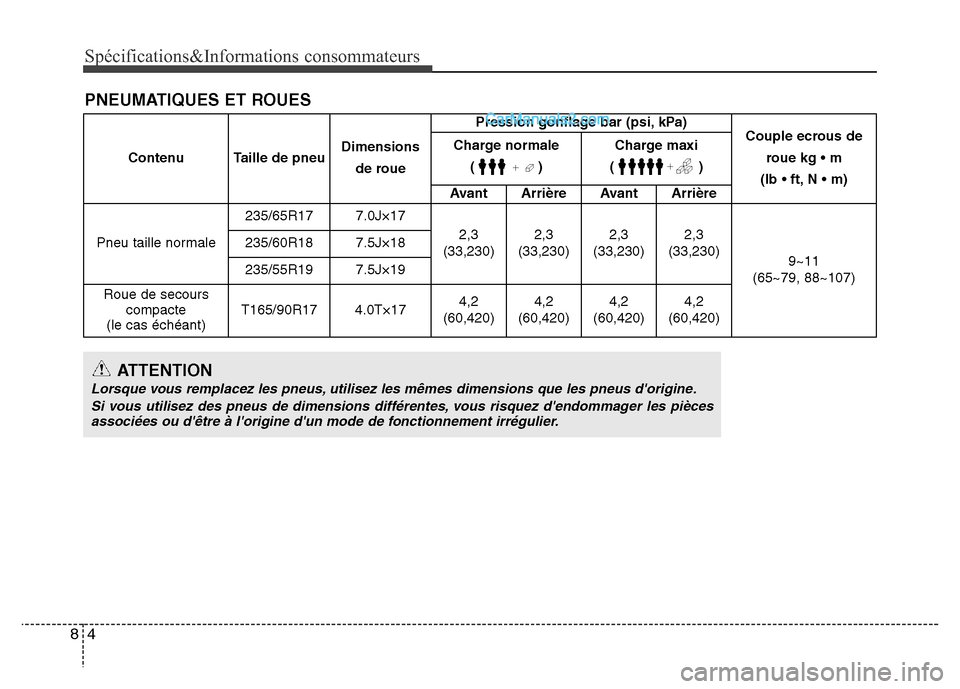

PNEUMATIQUES ET ROUES
Contenu Taille de pneuDimensions
de rouePression gonflage bar (psi, kPa)
Couple ecrous de
roue kg • m
(lb • ft, N • m) Charge normale
()Charge maxi
()
Avant Arrière Avant Arrière
Pneu taille normale235/65R17 7.0J×17
2,3
(33,230)2,3
(33,230)2,3
(33,230)2,3
(33,230)
9~11
(65~79, 88~107) 235/60R18 7.5J×18
235/55R19 7.5J×19
Roue de secours
compacte
(le cas échéant)T165/90R17 4.0T×174,2
(60,420)4,2
(60,420)4,2
(60,420)4,2
(60,420)
ATTENTION
Lorsque vous remplacez les pneus, utilisez les mêmes dimensions que les pneus d'origine.
Si vous utilisez des pneus de dimensions différentes, vous risquez d'endommager les pièces
associées ou d'être à l'origine d'un mode de fonctionnement irrégulier.

85
Spécifications&Informations consommateurs
*1LI : Indice de charge(Load Index)
*2SS : Symbole de vitesse(Speed Symbol)Contenu Taille de pneuDimensions
de roueCapacité de charge Capacité de vitesse
LI *
1kg SS *2km/h
Pneu taille normale235/65R17 7,0J×17 104 900T 190
H 210
235/60R18 7,5J×18 103 875 H 210
235/55R197,5J×19101825H210

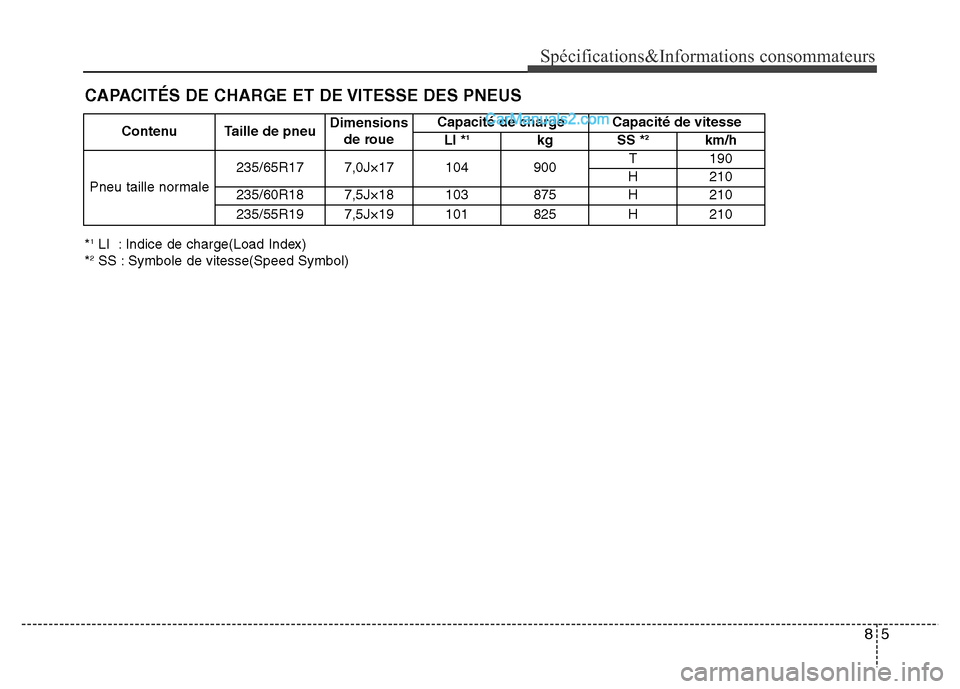

CAPACITÉS DE CHARGE ET DE VITESSE DES PNEUS

Spécifications&Informations consommateurs
6 8

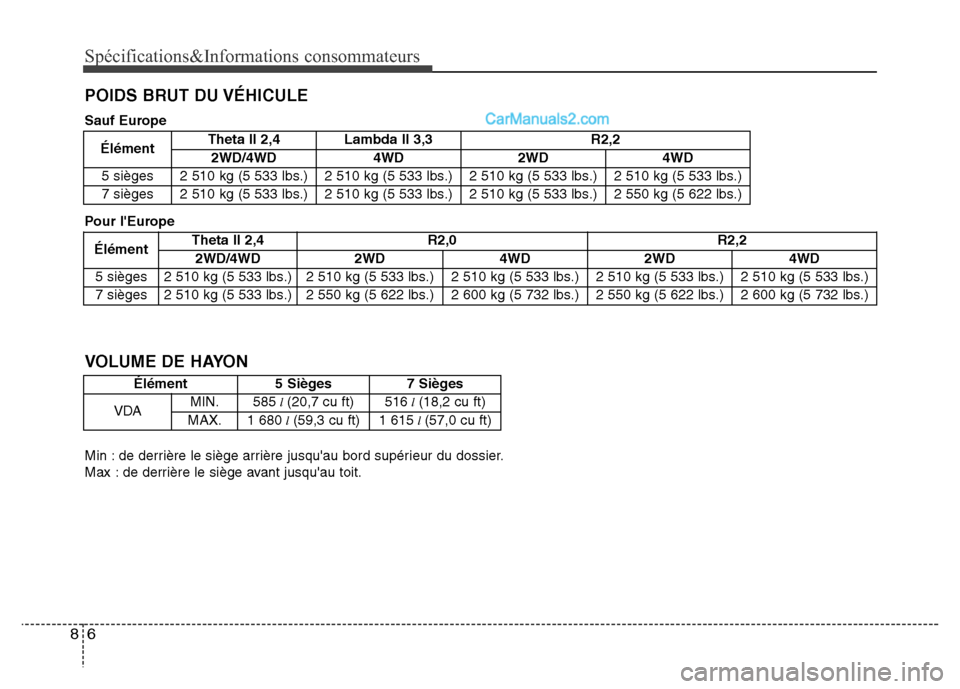

POIDS BRUT DU VÉHICULE
ÉlémentTheta II 2,4 R2,0 R2,2
2WD/4WD 2WD4WD 2WD 4WD
5 sièges 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.)
2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.)
7 sièges 2 510 kg (5 533 lbs.) 2 550 kg (5 622 lbs.)
2 600 kg (5 732 lbs.) 2 550 kg (5 622 lbs.) 2 600 kg (5 732 lbs.)
Pour l'Europe
Élément 5 Sièges 7 Sièges
VDAMIN. 585
l(20,7 cu ft) 516l(18,2 cu ft)
MAX. 1 680
l(59,3 cu ft) 1 615l(57,0 cu ft)
Min : de derrière le siège arrière jusqu'au bord supérieur du dossier.
Max : de derrière le siège avant jusqu'au toit.
VOLUME DE HAYON
ÉlémentTheta II 2,4 Lambda II 3,3 R2,2
2WD/4WD 4WD 2WD 4WD
5 sièges 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.)
7 sièges 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.) 2 510 kg (5 533 lbs.) 2 550 kg (5 622 lbs.)
Sauf Europe

87
Spécifications&Informations consommateurs
N’utilisez que des lubrifiants de qualité appropriée pour obtenir de bonnes performances et une longévité satisfaisante du moteur et de la
transmission. Un lubrifiant approprié augmenter les performances du moteur et vous permet de réaliser des économies de carburant.
L’utilisation de ces lubrifiants et liquides est recommandée pour votre véhicule.

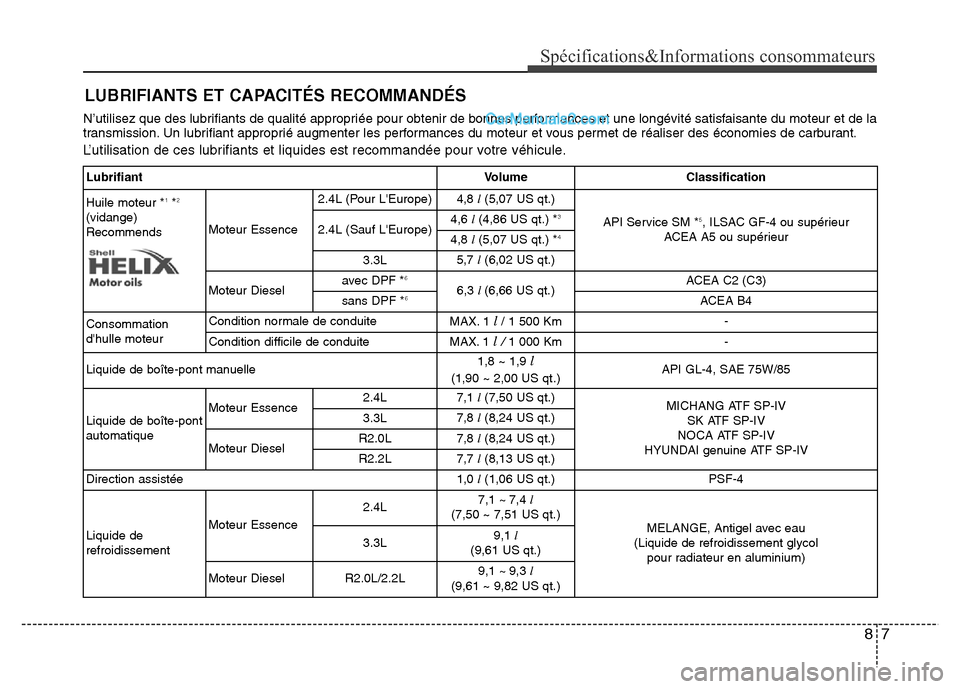

LUBRIFIANTS ET CAPACITÉS RECOMMANDÉS
Lubrifiant Volume Classification
Huile moteur *
1*2
(vidange)
RecommendsMoteur Essence2.4L (Pour L'Europe)4,8 l(5,07 US qt.)
API Service SM *5, ILSAC GF-4 ou supérieur
ACEA A5 ou supérieur2.4L (Sauf L'Europe)4,6 l(4,86 US qt.) *3
4,8 l(5,07 US qt.) *4
3.3L5,7 l(6,02 US qt.)
Moteur Dieselavec DPF *
66,3 l (6,66 US qt.)ACEA C2 (C3)
sans DPF *6ACEA B4
Consommation
d'hulle moteurCondition normale de conduite
MAX. 1
l/ 1 500 Km-
Condition difficile de conduite
MAX. 1
l/ 1 000 Km-
Liquide de boîte-pont manuelle1,8 ~ 1,9
l
(1,90 ~ 2,00 US qt.)API GL-4, SAE 75W/85
Liquide de boîte-pont
automatiqueMoteur Essence2.4L7,1 l(7,50 US qt.)
MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
HYUNDAI genuine ATF SP-IV 3.3L7,8 l(8,24 US qt.)
Moteur DieselR2.0L7,8 l(8,24 US qt.)
R2.2L7,7 l(8,13 US qt.)
Direction assistée1,0 l(1,06 US qt.)
PSF-4
Liquide de
refroidissementMoteur Essence2.4L7,1 ~ 7,4 l
(7,50 ~ 7,51 US qt.)
MELANGE, Antigel avec eau
(Liquide de refroidissement glycol
pour radiateur en aluminium) 3.3L9,1 l
(9,61 US qt.)
Moteur Diesel R2.0L/2.2L9,1 ~ 9,3 l
(9,61 ~ 9,82 US qt.)

Spécifications&Informations consommateurs
8 8
*1Reportez-vous aux indices de viscosité SAE recommandés qui figurent à la page suivante.
*2Les huiles moteur dénommées Energy Conserving Oil sont à présent disponibles. En plus d’autres avantages, elles vous permettent de réaliser
des économies de carburant en réduisant la quantité de carburant nécessaire pour maîtriser les frottements du moteur. Ces améliorations sont
souvent difficiles à apprécier dans la conduite au quotidien ; toutefois, en l’espace d’une année, elles permettent des économies importantes
(coût et énergie).
*
3Jauge d'huile moteur jaune (le cas échéant)
*4Jauge d'huile moteur rouge (le cas échéant)
*5Si l'huile de moteur API service SM ou ACEA A5 n'est pas disponible dans votre pays, vous pouvez utiliser l'API service SL ou ACEA A3 .
*6Filtre à particules diesel Lubrifiant Volume Classification
Liquide de frein/d’embrayage0,7~0,8 l
(0,74~0,85 US qt.)FMVSS116 DOT-3 ou DOT-4
Huile du différentiel arrière (4x4)0,53 l(0,56 US qt.)HUILE DE BOITE HYPOID API GL-5, SAE 75W/90
(SHELL SPIRAX X ou équivalent)
Huile de la boîte de
transfert (4x4)2.4L / R 2.0L / R 2.2L0,6 l(0,63 US qt.)
HUILE DE BOITE HYPOID API GL-5, SAE 75W/90
(SHELL SPIRAX X ou équivalent)
3.3L0,68 l(0,72 US qt.)
Carburant64 l(16,90 US qt.)
Voir les « Exigences relatives aux carburants » à la section 1
Huile moteur disponible (Pour l'Europe)
FournisseurProduit
Moteur Essence Moteur Diesel
ShellHELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40
SK ZIC LD5W-30 ZIC LS 5W-30
Chevron KIXX G1 LL KIXX D1 5W-30
TotalQUARTZ HKS G-310
QUARTZ INEO MC3 5W-30
QUARTZ INEO MC3 5W-30
Fuchs TITAN SUPERSYN LONG LIFE 5W-30/40

89
Spécifications&Informations consommateurs

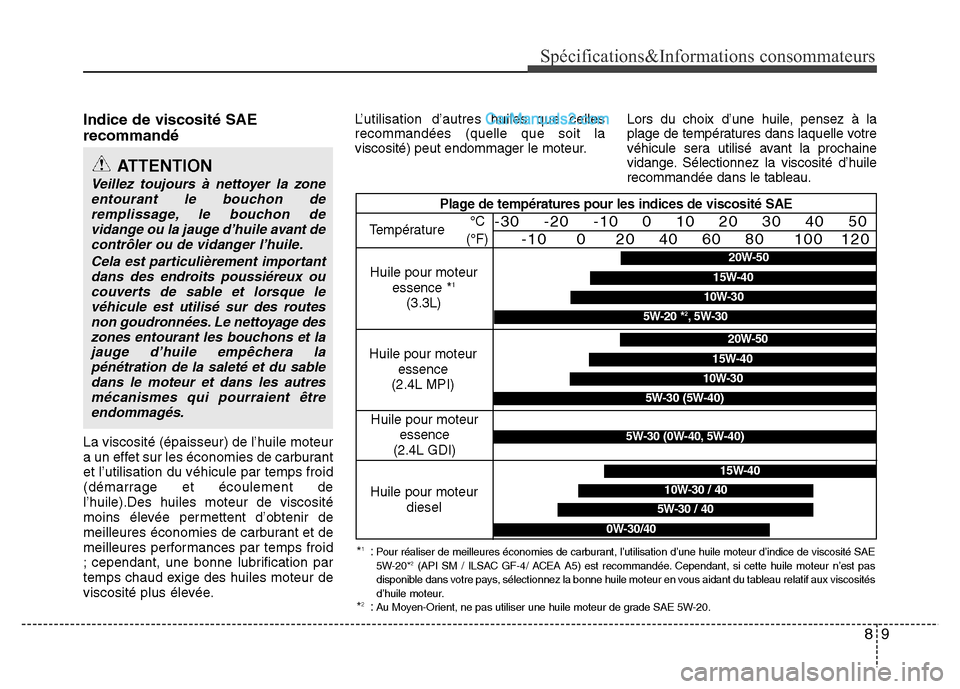

Indice de viscosité SAE
recommandé
La viscosité (épaisseur) de l’huile moteur
a un effet sur les économies de carburant
et l’utilisation du véhicule par temps froid
(démarrage et écoulement de
l’huile).Des huiles moteur de viscosité
moins élevée permettent d’obtenir de
meilleures économies de carburant et de
meilleures performances par temps froid
; cependant, une bonne lubrification par
temps chaud exige des huiles moteur de
viscosité plus élevée.L’utilisation d’autres huiles que celles
recommandées (quelle que soit la
viscosité) peut endommager le moteur.Lors du choix d’une huile, pensez à la
plage de températures dans laquelle votre
véhicule sera utilisé avant la prochaine
vidange. Sélectionnez la viscosité d’huile
recommandée dans le tableau.
ATTENTION
Veillez toujours à nettoyer la zone
entourant le bouchon de
remplissage, le bouchon de
vidange ou la jauge d’huile avant de
contrôler ou de vidanger l’huile.
Cela est particulièrement important
dans des endroits poussiéreux ou
couverts de sable et lorsque le
véhicule est utilisé sur des routes
non goudronnées. Le nettoyage des
zones entourant les bouchons et la
jauge d’huile empêchera la
pénétration de la saleté et du sable
dans le moteur et dans les autres
mécanismes qui pourraient être
endommagés.
*1:Pour réaliser de meilleures économies de carburant, l’utilisation d’une huile moteur d’indice de viscosité SAE
5W-20*2(API SM / ILSAC GF-4/ ACEA A5) est recommandée. Cependant, si cette huile moteur n’est pas
disponible dans votre pays, sélectionnez la bonne huile moteur en vous aidant du tableau relatif aux viscosités
d’huile moteur.
*2:Au Moyen-Orient, ne pas utiliser une huile moteur de grade SAE 5W-20.
Plage de températures pour les indices de viscosité SAE
Température
Huile pour moteur
essence *
1
(3.3L)°C
(°F)
-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Huile pour moteur
diesel
5W-30 / 40
15W-40
10W-30 / 40
0W-30/40
20W-50
10W-30
15W-40
5W-20 *2, 5W-30
Huile pour moteur
essence
(2.4L MPI)
20W-50
10W-30
15W-40
5W-30 (5W-40)
Huile pour moteur
essence
(2.4L GDI)
5W-30 (0W-40, 5W-40)

Spécifications&Informations consommateurs
10 8

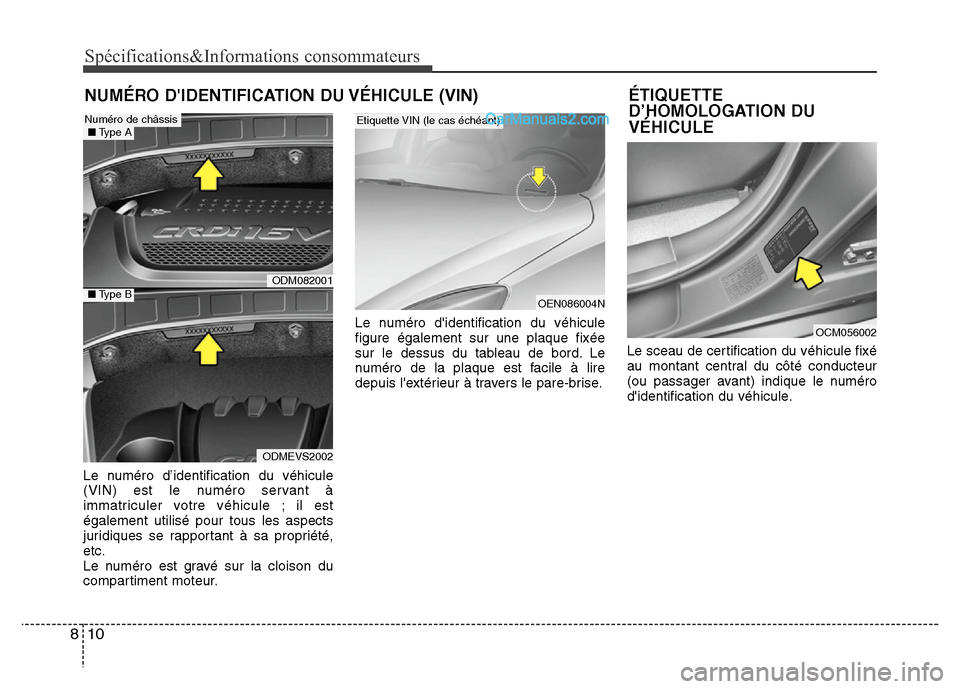

NUMÉRO D'IDENTIFICATION DU VÉHICULE (VIN)
Le numéro d’identification du véhicule
(VIN) est le numéro servant à
immatriculer votre véhicule ; il est
également utilisé pour tous les aspects
juridiques se rapportant à sa propriété,
etc.
Le numéro est gravé sur la cloison du
compartiment moteur.Le numéro d'identification du véhicule
figure également sur une plaque fixée
sur le dessus du tableau de bord. Le
numéro de la plaque est facile à lire
depuis l'extérieur à travers le pare-brise.Le sceau de certification du véhicule fixé
au montant central du côté conducteur
(ou passager avant) indique le numéro
d'identification du véhicule.
OEN086004N
Etiquette VIN (le cas échéant)
OCM056002
ÉTIQUETTE
D’HOMOLOGATION DU
VÉHICULE
ODM082001
ODMEVS2002
Numéro de châssis
■Type B
■Type A

811
Spécifications&Informations consommateurs
Les pneus fournis sur votre nouveau
véhicule sont choisis pour offrir les
meilleures performances pour une
conduite normale.
L’étiquette relative aux pneus située du
côté conducteur (panneau extérieur du
montant central) indique la pression des
pneus recommandée pour votre
véhicule.

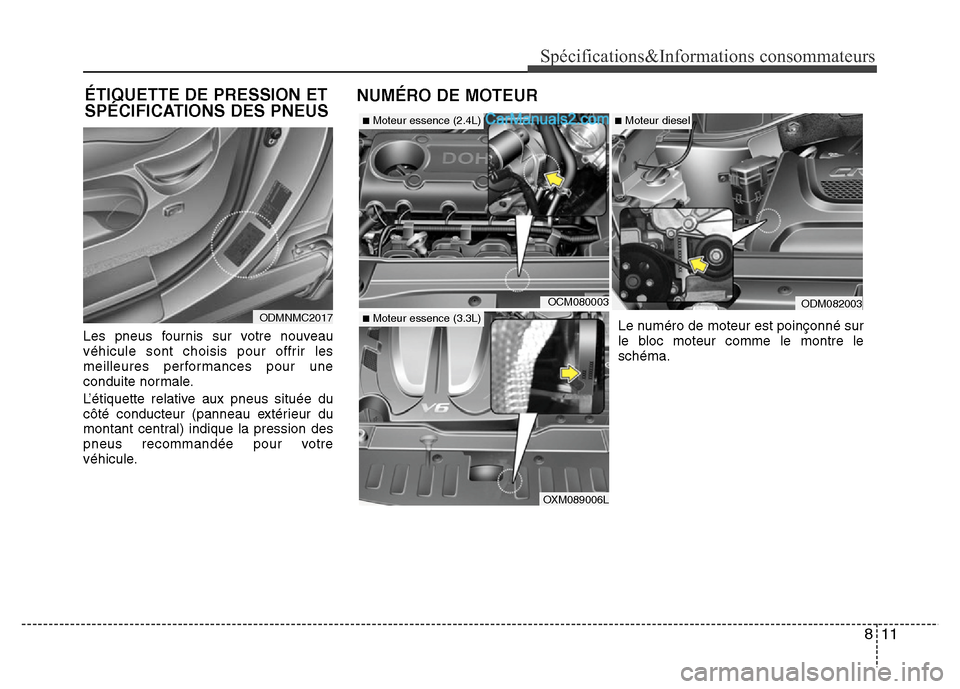

ÉTIQUETTE DE PRESSION ET
SPÉCIFICATIONS DES PNEUSNUMÉRO DE MOTEUR
ODMNMC2017Le numéro de moteur est poinçonné sur
le bloc moteur comme le montre le
schéma.
OCM080003ODM082003
■Moteur essence (2.4L)
■Moteur essence (3.3L)
■Moteur diesel
OXM089006L
