2013 Hyundai Santa Fe Manuel du propriétaire (in French)

747
Entretien

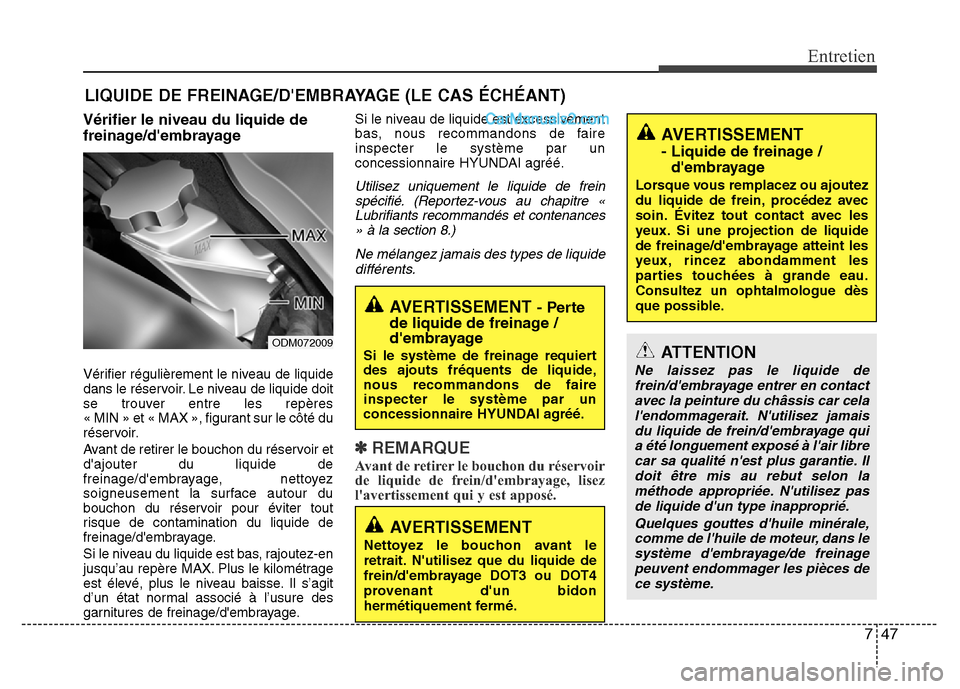

LIQUIDE DE FREINAGE/D'EMBRAYAGE (LE CAS ÉCHÉANT)
Vérifier le niveau du liquide de
freinage/d'embrayage
Vérifier régulièrement le niveau de liquide
dans le réservoir. Le niveau de liquide doit
se trouver entre les repères
« MIN » et « MAX », figurant sur le côté du
réservoir.
Avant de retirer le bouchon du réservoir et
d'ajouter du liquide de
freinage/d'embrayage, nettoyez
soigneusement la surface autour du
bouchon du réservoir pour éviter tout
risque de contamination du liquide de
freinage/d'embrayage.
Si le niveau du liquide est bas, rajoutez-en
jusqu’au repère MAX. Plus le kilométrage
est élevé, plus le niveau baisse. Il s’agit
d’un état normal associé à l’usure des
garnitures de freinage/d'embrayage.Si le niveau de liquide est excessivement
bas, nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
Utilisez uniquement le liquide de frein
spécifié. (Reportez-vous au chapitre «
Lubrifiants recommandés et contenances
» à la section 8.)
Ne mélangez jamais des types de liquide
différents.
✽REMARQUE
Avant de retirer le bouchon du réservoir
de liquide de frein/d'embrayage, lisez
l'avertissement qui y est apposé.
AVERTISSEMENT - Perte
de liquide de freinage /
d'embrayage
Si le système de freinage requiert
des ajouts fréquents de liquide,
nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Liquide de freinage /
d'embrayage
Lorsque vous remplacez ou ajoutez
du liquide de frein, procédez avec
soin. Évitez tout contact avec les
yeux. Si une projection de liquide
de freinage/d'embrayage atteint les
yeux, rincez abondamment les
parties touchées à grande eau.
Consultez un ophtalmologue dès
que possible.
ATTENTION
Ne laissez pas le liquide de
frein/d'embrayage entrer en contact
avec la peinture du châssis car cela
l'endommagerait. N'utilisez jamais
du liquide de frein/d'embrayage qui
a été longuement exposé à l'air libre
car sa qualité n'est plus garantie. Il
doit être mis au rebut selon la
méthode appropriée. N'utilisez pas
de liquide d'un type inapproprié.
Quelques gouttes d'huile minérale,
comme de l'huile de moteur, dans le
système d'embrayage/de freinage
peuvent endommager les pièces de
ce système.
ODM072009
AVERTISSEMENT
Nettoyez le bouchon avant le
retrait. N'utilisez que du liquide de
frein/d'embrayage DOT3 ou DOT4
provenant d'un bidon
hermétiquement fermé.

Entretien
48 7

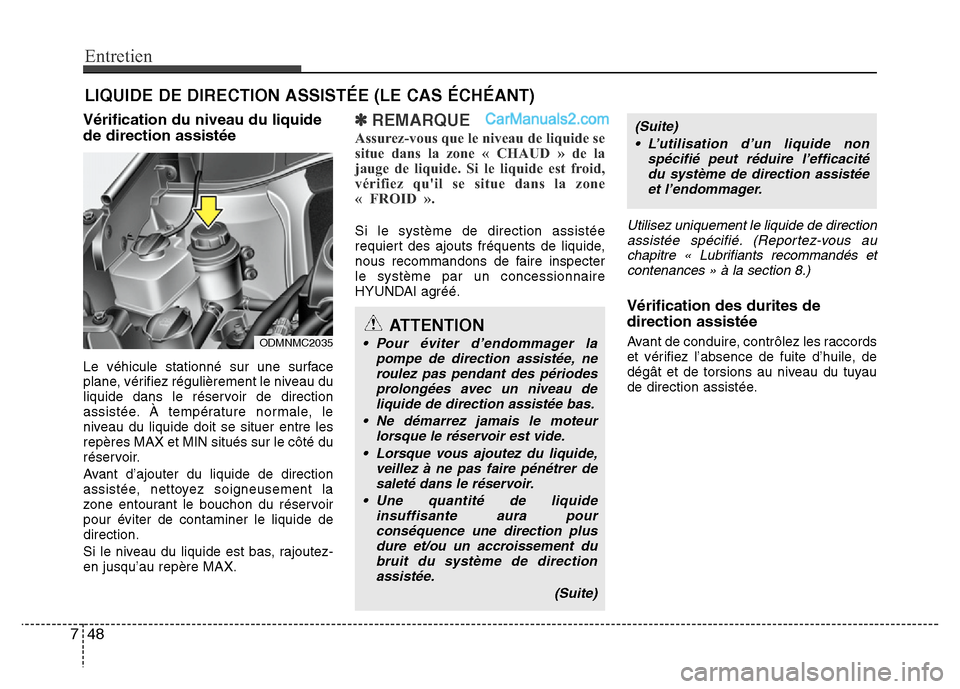

LIQUIDE DE DIRECTION ASSISTÉE (LE CAS ÉCHÉANT)
Vérification du niveau du liquide
de direction assistée
Le véhicule stationné sur une surface
plane, vérifiez régulièrement le niveau du
liquide dans le réservoir de direction
assistée. À température normale, le
niveau du liquide doit se situer entre les
repères MAX et MIN situés sur le côté du
réservoir.
Avant d’ajouter du liquide de direction
assistée, nettoyez soigneusement la
zone entourant le bouchon du réservoir
pour éviter de contaminer le liquide de
direction.
Si le niveau du liquide est bas, rajoutez-
en jusqu’au repère MAX.
✽REMARQUE
Assurez-vous que le niveau de liquide se
situe dans la zone « CHAUD » de la
jauge de liquide. Si le liquide est froid,
vérifiez qu'il se situe dans la zone
« FROID ».
Si le système de direction assistée
requiert des ajouts fréquents de liquide,
nous recommandons de faire inspecter
le système par un concessionnaire
HYUNDAI agréé.Utilisez uniquement le liquide de direction
assistée spécifié. (Reportez-vous au
chapitre « Lubrifiants recommandés et
contenances » à la section 8.)
Vérification des durites de
direction assistée
Avant de conduire, contrôlez les raccords
et vérifiez l’absence de fuite d’huile, de
dégât et de torsions au niveau du tuyau
de direction assistée.ATTENTION
• Pour éviter d’endommager la
pompe de direction assistée, ne
roulez pas pendant des périodes
prolongées avec un niveau de
liquide de direction assistée bas.
• Ne démarrez jamais le moteur
lorsque le réservoir est vide.
• Lorsque vous ajoutez du liquide,
veillez à ne pas faire pénétrer de
saleté dans le réservoir.
• Une quantité de liquide
insuffisante aura pour
conséquence une direction plus
dure et/ou un accroissement du
bruit du système de direction
assistée.
(Suite)
(Suite)
• L’utilisation d’un liquide non
spécifié peut réduire l’efficacité
du système de direction assistée
et l’endommager.
ODMNMC2035

749
Entretien

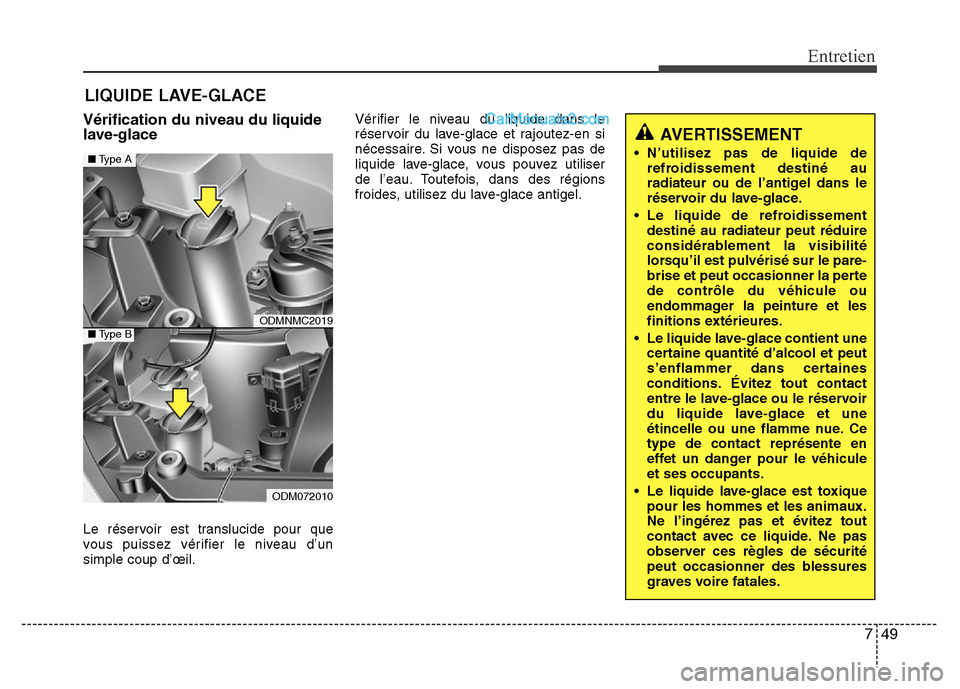

LIQUIDE LAVE-GLACE
Vérification du niveau du liquide
lave-glace
Le réservoir est translucide pour que
vous puissez vérifier le niveau d’un
simple coup d’œil.Vérifier le niveau du liquide dans le
réservoir du lave-glace et rajoutez-en si
nécessaire. Si vous ne disposez pas de
liquide lave-glace, vous pouvez utiliser
de l’eau. Toutefois, dans des régions
froides, utilisez du lave-glace antigel.
AVERTISSEMENT
• N’utilisez pas de liquide de
refroidissement destiné au
radiateur ou de l’antigel dans le
réservoir du lave-glace.
• Le liquide de refroidissement
destiné au radiateur peut réduire
considérablement la visibilité
lorsqu’il est pulvérisé sur le pare-
brise et peut occasionner la perte
de contrôle du véhicule ou
endommager la peinture et les
finitions extérieures.
• Le liquide lave-glace contient une
certaine quantité d’alcool et peut
s’enflammer dans certaines
conditions. Évitez tout contact
entre le lave-glace ou le réservoir
du liquide lave-glace et une
étincelle ou une flamme nue. Ce
type de contact représente en
effet un danger pour le véhicule
et ses occupants.
• Le liquide lave-glace est toxique
pour les hommes et les animaux.
Ne l’ingérez pas et évitez tout
contact avec ce liquide. Ne pas
observer ces règles de sécurité
peut occasionner des blessures
graves voire fatales.
ODMNMC2019
ODM072010
■Type A
■Type B

Entretien
50 7

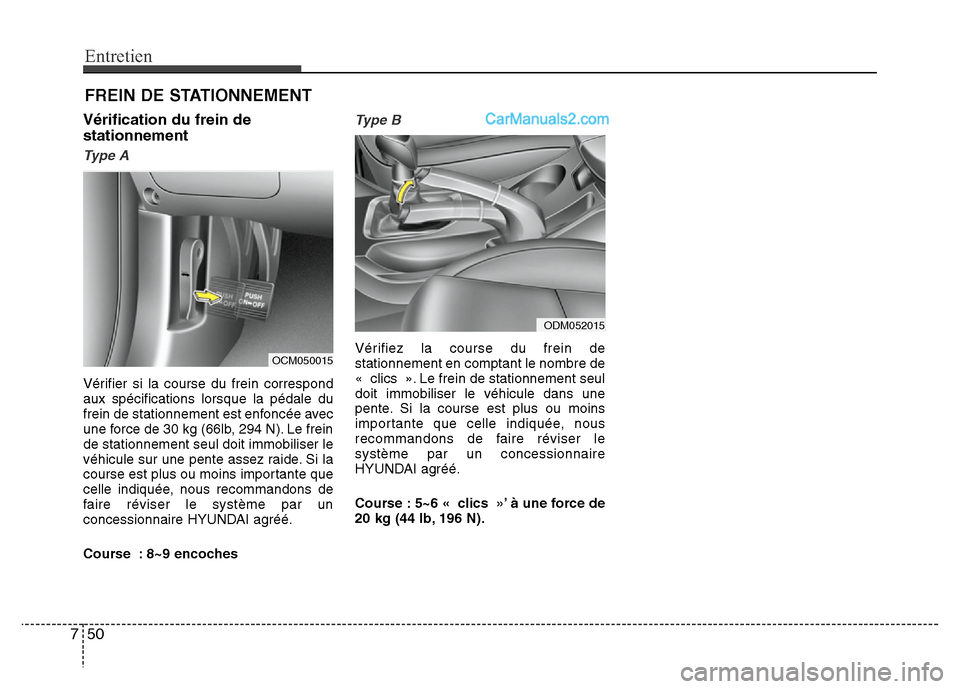

FREIN DE STATIONNEMENT
Vérification du frein de
stationnement
Type A
Vérifier si la course du frein correspond
aux spécifications lorsque la pédale du
frein de stationnement est enfoncée avec
une force de 30 kg (66lb, 294 N). Le frein
de stationnement seul doit immobiliser le
véhicule sur une pente assez raide. Si la
course est plus ou moins importante que
celle indiquée, nous recommandons de
faire réviser le système par un
concessionnaire HYUNDAI agréé.
Course : 8~9 encoches
Type B
Vérifiez la course du frein de
stationnement en comptant le nombre de
« clics ». Le frein de stationnement seul
doit immobiliser le véhicule dans une
pente. Si la course est plus ou moins
importante que celle indiquée, nous
recommandons de faire réviser le
système par un concessionnaire
HYUNDAI agréé.
Course : 5~6 « clics »’ à une force de
20 kg (44 lb, 196 N).OCM050015
ODM052015

751
Entretien

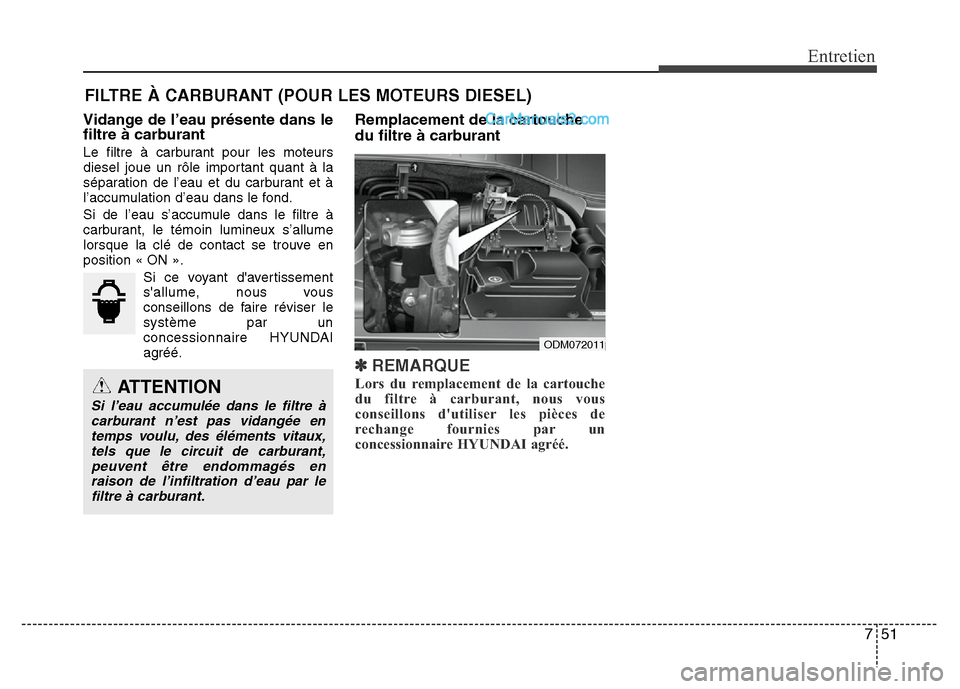

FILTRE À CARBURANT (POUR LES MOTEURS DIESEL)
Vidange de l’eau présente dans le
filtre à carburant
Le filtre à carburant pour les moteurs
diesel joue un rôle important quant à la
séparation de l’eau et du carburant et à
l’accumulation d’eau dans le fond.
Si de l’eau s’accumule dans le filtre à
carburant, le témoin lumineux s’allume
lorsque la clé de contact se trouve en
position « ON ».
Si ce voyant d'avertissement
s'allume, nous vous
conseillons de faire réviser le
système par un
concessionnaire HYUNDAI
agréé.
Remplacement de la cartouche
du filtre à carburant
✽REMARQUE
Lors du remplacement de la cartouche
du filtre à carburant, nous vous
conseillons d'utiliser les pièces de
rechange fournies par un
concessionnaire HYUNDAI agréé.ATTENTION
Si l’eau accumulée dans le filtre à
carburant n’est pas vidangée en
temps voulu, des éléments vitaux,
tels que le circuit de carburant,
peuvent être endommagés en
raison de l’infiltration d’eau par le
filtre à carburant.
ODM072011

Entretien
52 7

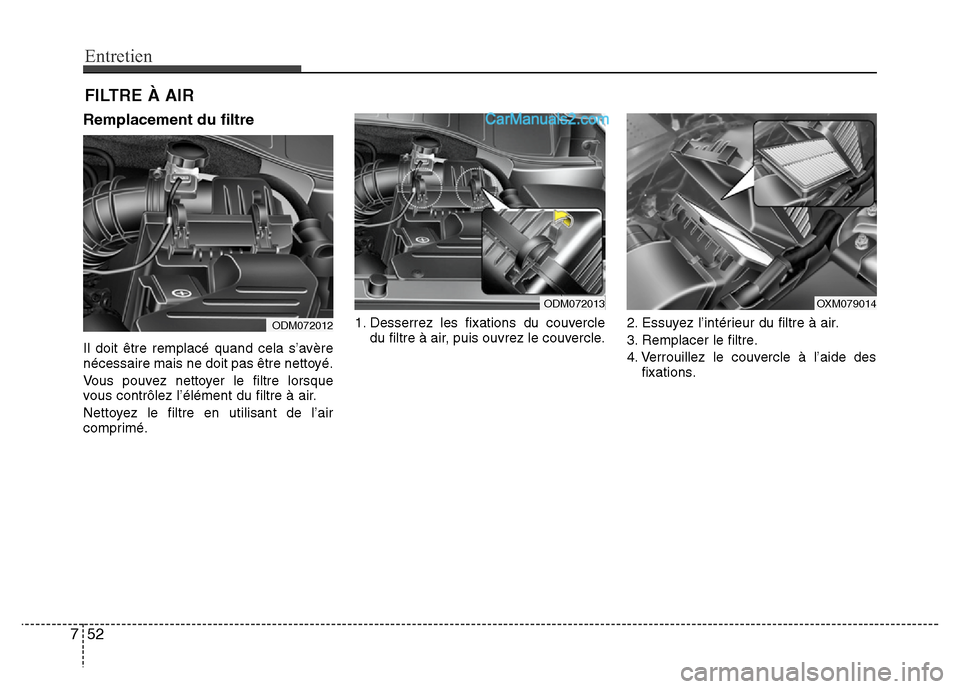

FILTRE À AIR
Remplacement du filtre
Il doit être remplacé quand cela s’avère
nécessaire mais ne doit pas être nettoyé.
Vous pouvez nettoyer le filtre lorsque
vous contrôlez l’élément du filtre à air.
Nettoyez le filtre en utilisant de l’air
comprimé.1. Desserrez les fixations du couvercle
du filtre à air, puis ouvrez le couvercle.2. Essuyez l’intérieur du filtre à air.
3. Remplacer le filtre.
4. Verrouillez le couvercle à l’aide des
fixations.
OXM079014
ODM072012
ODM072013

753
Entretien

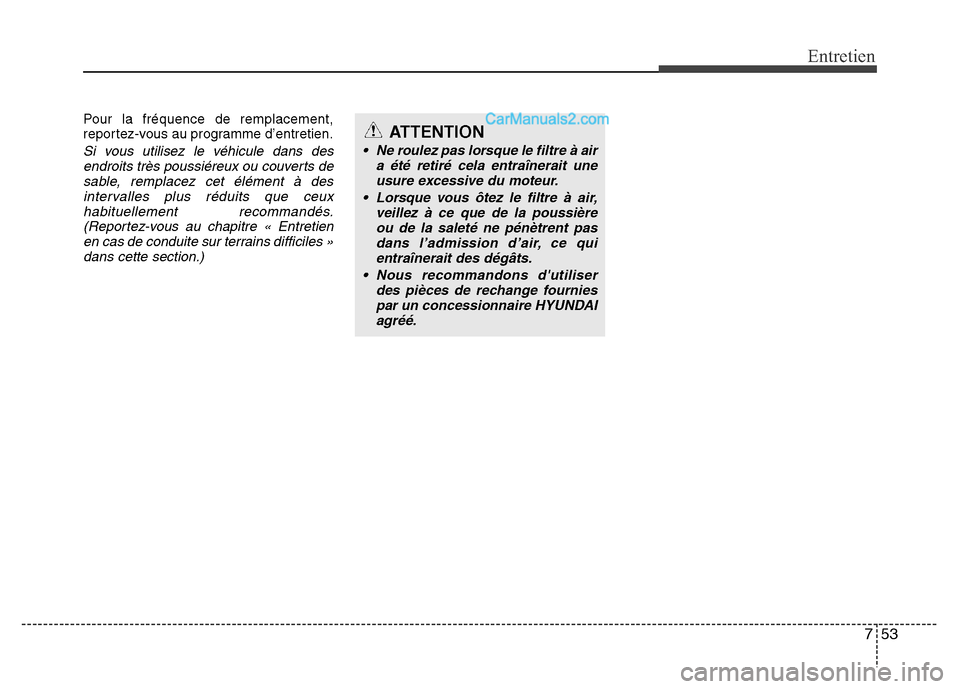

Pour la fréquence de remplacement,
reportez-vous au programme d’entretien.
Si vous utilisez le véhicule dans des
endroits très poussiéreux ou couverts de
sable, remplacez cet élément à des
intervalles plus réduits que ceux
habituellement recommandés.
(Reportez-vous au chapitre « Entretien
en cas de conduite sur terrains difficiles »
dans cette section.)
ATTENTION
• Ne roulez pas lorsque le filtre à air
a été retiré cela entraînerait une
usure excessive du moteur.
• Lorsque vous ôtez le filtre à air,
veillez à ce que de la poussière
ou de la saleté ne pénètrent pas
dans l’admission d’air, ce qui
entraînerait des dégâts.
• Nous recommandons d'utiliser
des pièces de rechange fournies
par un concessionnaire HYUNDAI
agréé.

Entretien
54 7

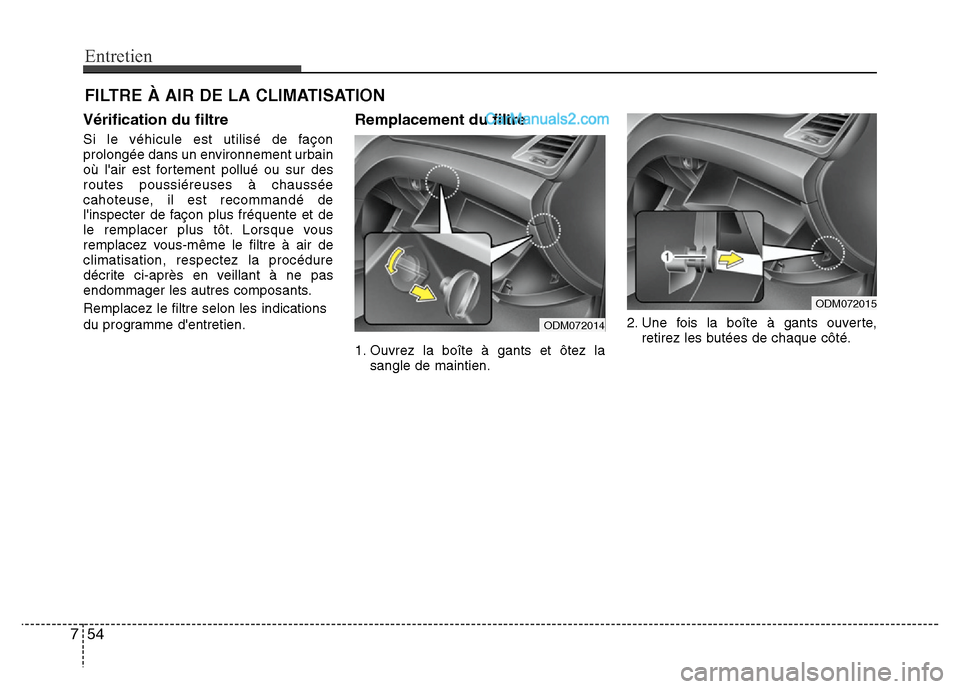

FILTRE À AIR DE LA CLIMATISATION
Vérification du filtre
Si le véhicule est utilisé de façon
prolongée dans un environnement urbain
où l'air est fortement pollué ou sur des
routes poussiéreuses à chaussée
cahoteuse, il est recommandé de
l'inspecter de façon plus fréquente et de
le remplacer plus tôt. Lorsque vous
remplacez vous-même le filtre à air de
climatisation, respectez la procédure
décrite ci-après en veillant à ne pas
endommager les autres composants.
Remplacez le filtre selon les indications
du programme d'entretien.
Remplacement du filtre
1. Ouvrez la boîte à gants et ôtez la
sangle de maintien.2. Une fois la boîte à gants ouverte,
retirez les butées de chaque côté.
ODM072014
ODM072015
