2013 Hyundai Santa Fe Manuel du propriétaire (in French)

739
Entretien

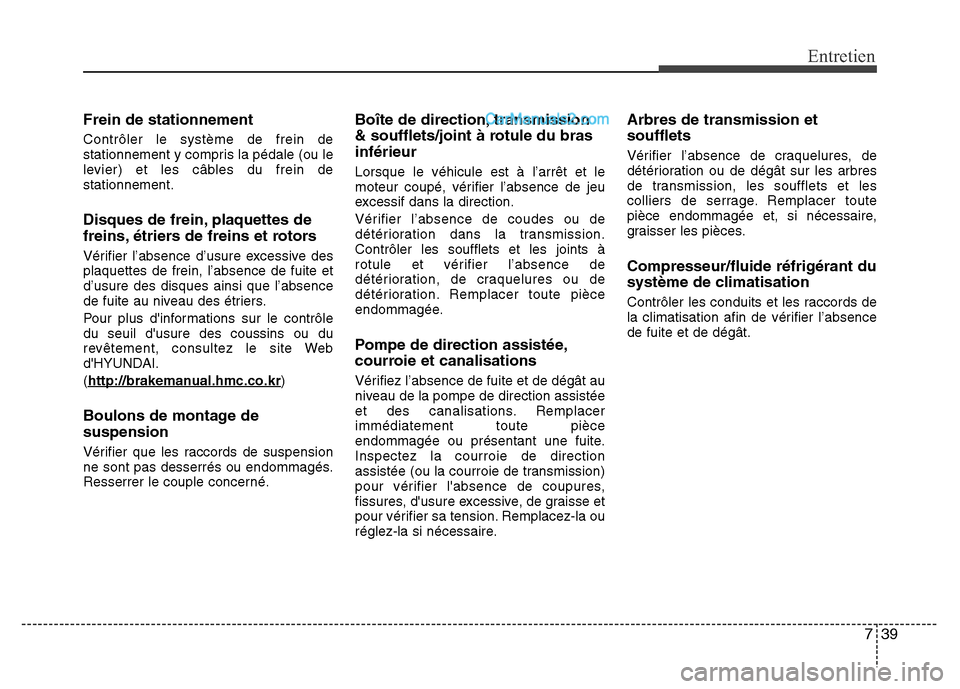

Frein de stationnement
Contrôler le système de frein de
stationnement y compris la pédale (ou le
levier) et les câbles du frein de
stationnement.
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des
plaquettes de frein, l’absence de fuite et
d’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Pour plus d'informations sur le contrôle
du seuil d'usure des coussins ou du
revêtement, consultez le site Web
d'HYUNDAI.
(http://brakeman
ual.hmc.co.kr)
Boulons de montage de
suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné.
Boîte de direction, transmission
& soufflets/joint à rotule du bras
inférieur
Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.
Vérifier l’absence de coudes ou de
détérioration dans la transmission.
Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.
Pompe de direction assistée,
courroie et canalisations
Vérifiez l’absence de fuite et de dégât au
niveau de la pompe de direction assistée
et des canalisations. Remplacer
immédiatement toute pièce
endommagée ou présentant une fuite.
Inspectez la courroie de direction
assistée (ou la courroie de transmission)
pour vérifier l'absence de coupures,
fissures, d'usure excessive, de graisse et
pour vérifier sa tension. Remplacez-la ou
réglez-la si nécessaire.
Arbres de transmission et
soufflets
Vérifier l’absence de craquelures, de
détérioration ou de dégât sur les arbres
de transmission, les soufflets et les
colliers de serrage. Remplacer toute
pièce endommagée et, si nécessaire,
graisser les pièces.
Compresseur/fluide réfrigérant du
système de climatisation
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absence
de fuite et de dégât.

Entretien
40 7

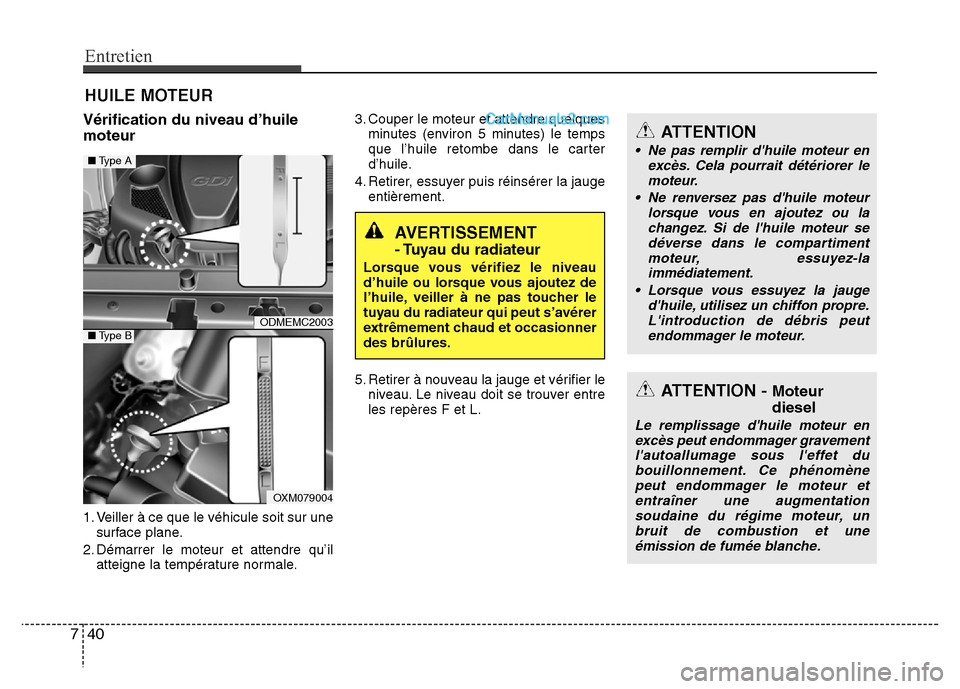

HUILE MOTEUR
Vérification du niveau d’huile
moteur
1. Veiller à ce que le véhicule soit sur une
surface plane.
2. Démarrer le moteur et attendre qu’il
atteigne la température normale.3. Couper le moteur et attendre quelques
minutes (environ 5 minutes) le temps
que l’huile retombe dans le carter
d’huile.
4. Retirer, essuyer puis réinsérer la jauge
entièrement.
5. Retirer à nouveau la jauge et vérifier le
niveau. Le niveau doit se trouver entre
les repères F et L.
AVERTISSEMENT
- Tuyau du radiateur
Lorsque vous vérifiez le niveau
d’huile ou lorsque vous ajoutez de
l’huile, veiller à ne pas toucher le
tuyau du radiateur qui peut s’avérer
extrêmement chaud et occasionner
des brûlures.
ATTENTION
• Ne pas remplir d'huile moteur en
excès. Cela pourrait détériorer le
moteur.
• Ne renversez pas d'huile moteur
lorsque vous en ajoutez ou la
changez. Si de l'huile moteur se
déverse dans le compartiment
moteur, essuyez-la
immédiatement.
• Lorsque vous essuyez la jauge
d'huile, utilisez un chiffon propre.
L'introduction de débris peut
endommager le moteur.
ATTENTION - Moteur
diesel
Le remplissage d'huile moteur en
excès peut endommager gravement
l'autoallumage sous l'effet du
bouillonnement. Ce phénomène
peut endommager le moteur et
entraîner une augmentation
soudaine du régime moteur, un
bruit de combustion et une
émission de fumée blanche.
ODMEMC2003
OXM079004
■Type A
■Type B

741
Entretien
Si le niveau est proche ou sur le L,
ajouter de l’huile pour rapprocher le
niveau du F.Ne pas verser trop d’huile.
Utilisez un entonnoir pour éviter de
renverser de l'huile sur les éléments
du moteur.
Utilisez uniquement l'huile moteur
indiquée.
(Reportez-vous au chapitre " Lubrifiants
recommandés et contenances " à la
section 8.)Vidange et changement du filtre à
huile
Nous recommandons que l'huile et le
filtre du moteur soient remplacés par un
concessionnaire HYUNDAI agréé.
ODMNMC2018
OXM079005
■Type A
■Type B

Entretien
42 7

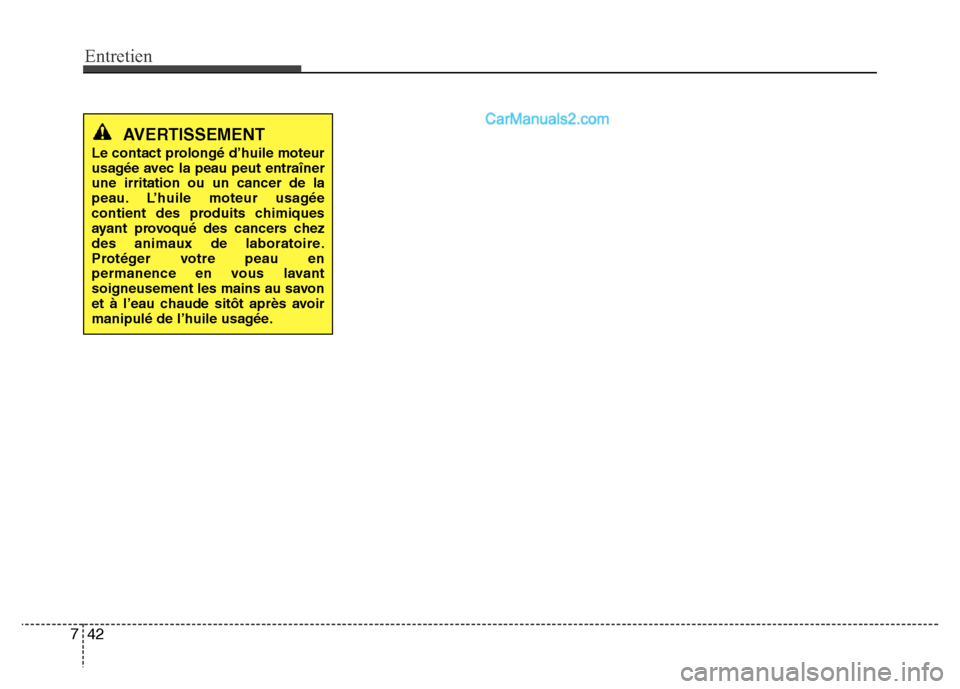

AVERTISSEMENT
Le contact prolongé d’huile moteur
usagée avec la peau peut entraîner
une irritation ou un cancer de la
peau. L’huile moteur usagée
contient des produits chimiques
ayant provoqué des cancers chez
des animaux de laboratoire.
Protéger votre peau en
permanence en vous lavant
soigneusement les mains au savon
et à l’eau chaude sitôt après avoir
manipulé de l’huile usagée.

743
Entretien

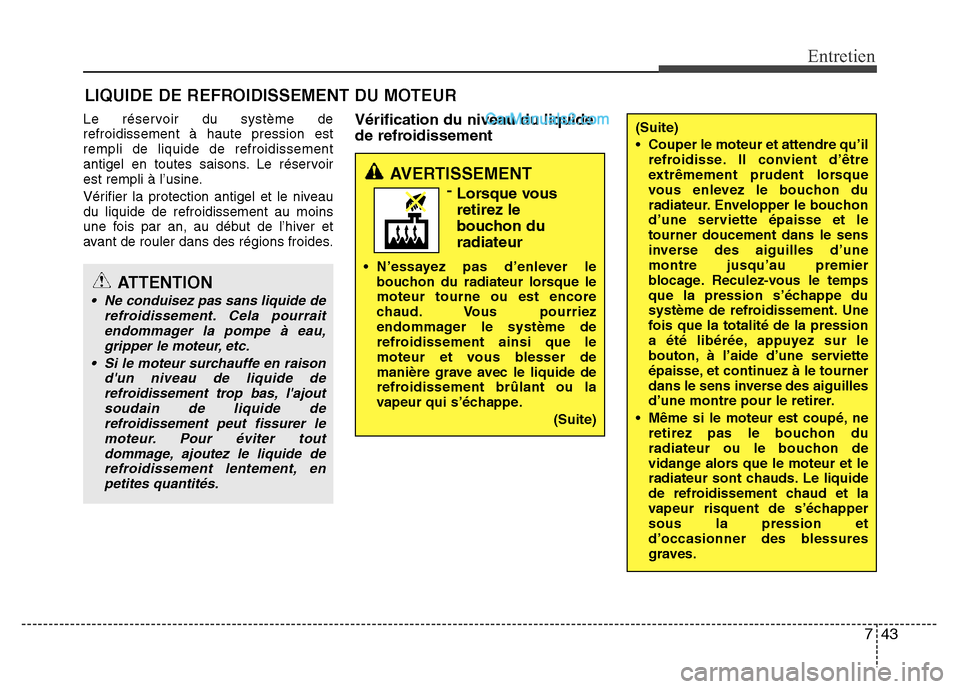

LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le réservoir du système de
refroidissement à haute pression est
rempli de liquide de refroidissement
antigel en toutes saisons. Le réservoir
est rempli à l’usine.
Vérifier la protection antigel et le niveau
du liquide de refroidissement au moins
une fois par an, au début de l’hiver et
avant de rouler dans des régions froides.Vérification du niveau du liquide
de refroidissement
AVERTISSEMENT
-
Lorsque vous
retirez le
bouchon du
radiateur
• N’essayez pas d’enlever le
bouchon du radiateur lorsque le
moteur tourne ou est encore
chaud. Vous pourriez
endommager le système de
refroidissement ainsi que le
moteur et vous blesser de
manière grave avec le liquide de
refroidissement brûlant ou la
vapeur qui s’échappe.
(Suite)
(Suite)
• Couper le moteur et attendre qu’il
refroidisse. Il convient d’être
extrêmement prudent lorsque
vous enlevez le bouchon du
radiateur. Envelopper le bouchon
d’une serviette épaisse et le
tourner doucement dans le sens
inverse des aiguilles d’une
montre jusqu’au premier
blocage. Reculez-vous le temps
que la pression s’échappe du
système de refroidissement. Une
fois que la totalité de la pression
a été libérée, appuyez sur le
bouton, à l’aide d’une serviette
épaisse, et continuez à le tourner
dans le sens inverse des aiguilles
d’une montre pour le retirer.
• Même si le moteur est coupé, ne
retirez pas le bouchon du
radiateur ou le bouchon de
vidange alors que le moteur et le
radiateur sont chauds. Le liquide
de refroidissement chaud et la
vapeur risquent de s’échapper
sous la pression et
d’occasionner des blessures
graves.
ATTENTION
• Ne conduisez pas sans liquide de
refroidissement. Cela pourrait
endommager la pompe à eau,
gripper le moteur, etc.
• Si le moteur surchauffe en raison
d'un niveau de liquide de
refroidissement trop bas, l'ajout
soudain de liquide de
refroidissement peut fissurer le
moteur. Pour éviter tout
dommage, ajoutez le liquide de
refroidissement lentement, en
petites quantités.

Entretien
44 7

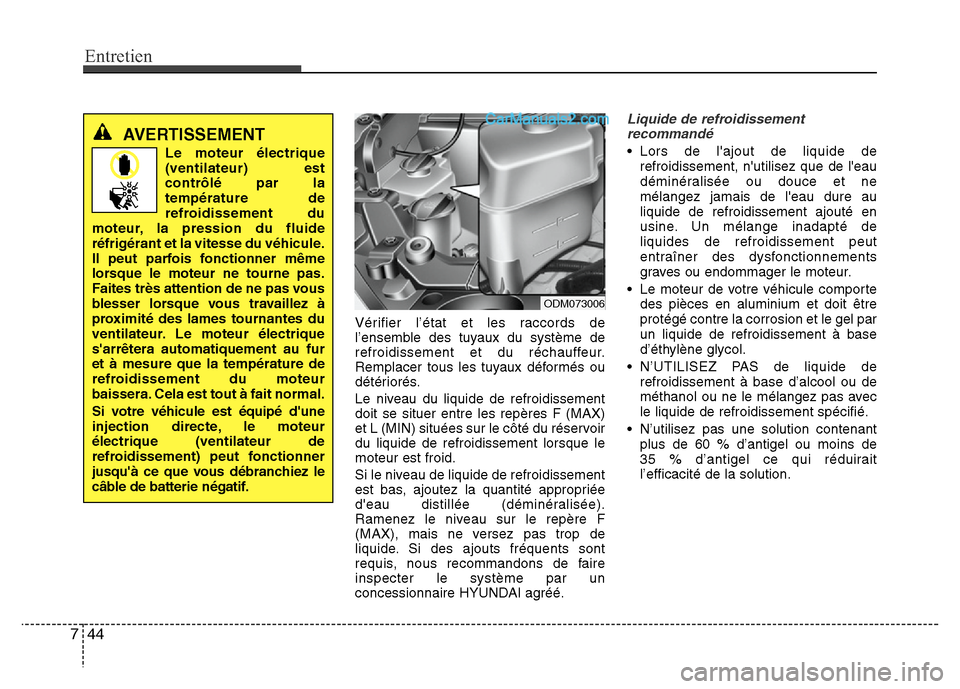

Vérifier l’état et les raccords de
l’ensemble des tuyaux du système de
refroidissement et du réchauffeur.
Remplacer tous les tuyaux déformés ou
détériorés.
Le niveau du liquide de refroidissement
doit se situer entre les repères F (MAX)
et L (MIN) situées sur le côté du réservoir
du liquide de refroidissement lorsque le
moteur est froid.
Si le niveau de liquide de refroidissement
est bas, ajoutez la quantité appropriée
d'eau distillée (déminéralisée).
Ramenez le niveau sur le repère F
(MAX), mais ne versez pas trop de
liquide. Si des ajouts fréquents sont
requis, nous recommandons de faire
inspecter le système par un
concessionnaire HYUNDAI agréé.
Liquide de refroidissement
recommandé
• Lors de l'ajout de liquide de
refroidissement, n'utilisez que de l'eau
déminéralisée ou douce et ne
mélangez jamais de l'eau dure au
liquide de refroidissement ajouté en
usine. Un mélange inadapté de
liquides de refroidissement peut
entraîner des dysfonctionnements
graves ou endommager le moteur.
• Le moteur de votre véhicule comporte
des pièces en aluminium et doit être
protégé contre la corrosion et le gel par
un liquide de refroidissement à base
d’éthylène glycol.
• N’UTILISEZ PAS de liquide de
refroidissement à base d’alcool ou de
méthanol ou ne le mélangez pas avec
le liquide de refroidissement spécifié.
• N’utilisez pas une solution contenant
plus de 60 % d’antigel ou moins de
35 % d’antigel ce qui réduirait
l’efficacité de la solution.
ODM073006
AVERTISSEMENT
Le moteur électrique
(ventilateur) est
contrôlé par la
température de
refroidissement du
moteur, la pression du fluide
réfrigérant et la vitesse du véhicule.
Il peut parfois fonctionner même
lorsque le moteur ne tourne pas.
Faites très attention de ne pas vous
blesser lorsque vous travaillez à
proximité des lames tournantes du
ventilateur. Le moteur électrique
s'arrêtera automatiquement au fur
et à mesure que la température de
refroidissement du moteur
baissera. Cela est tout à fait normal.
Si votre véhicule est équipé d'une
injection directe, le moteur
électrique (ventilateur de
refroidissement) peut fonctionner
jusqu'à ce que vous débranchiez le
câble de batterie négatif.

745
Entretien

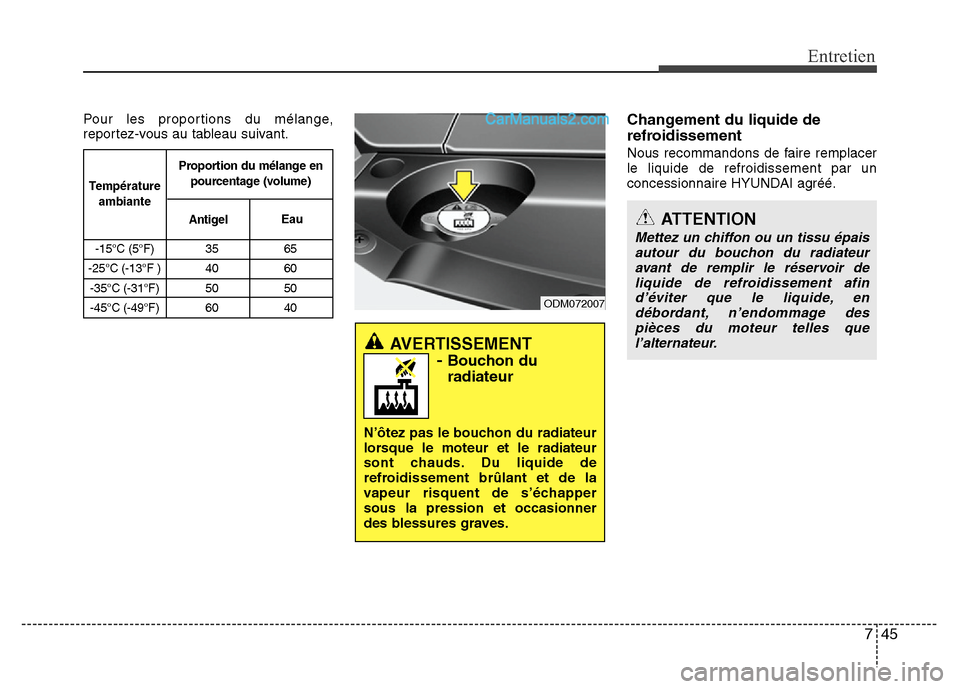

Pour les proportions du mélange,
reportez-vous au tableau suivant.Changement du liquide de
refroidissement
Nous recommandons de faire remplacer
le liquide de refroidissement par un
concessionnaire HYUNDAI agréé.
-15°C (5°F) 35 65
-25°C (-13°F ) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Température
ambianteProportion du mélange en
pourcentage (volume)
AntigelEau
AVERTISSEMENT
-
Bouchon du
radiateur
N’ôtez pas le bouchon du radiateur
lorsque le moteur et le radiateur
sont chauds. Du liquide de
refroidissement brûlant et de la
vapeur risquent de s’échapper
sous la pression et occasionner
des blessures graves.
ODM072007
ATTENTION
Mettez un chiffon ou un tissu épais
autour du bouchon du radiateur
avant de remplir le réservoir de
liquide de refroidissement afin
d’éviter que le liquide, en
débordant, n’endommage des
pièces du moteur telles que
l’alternateur.

Entretien
46 7

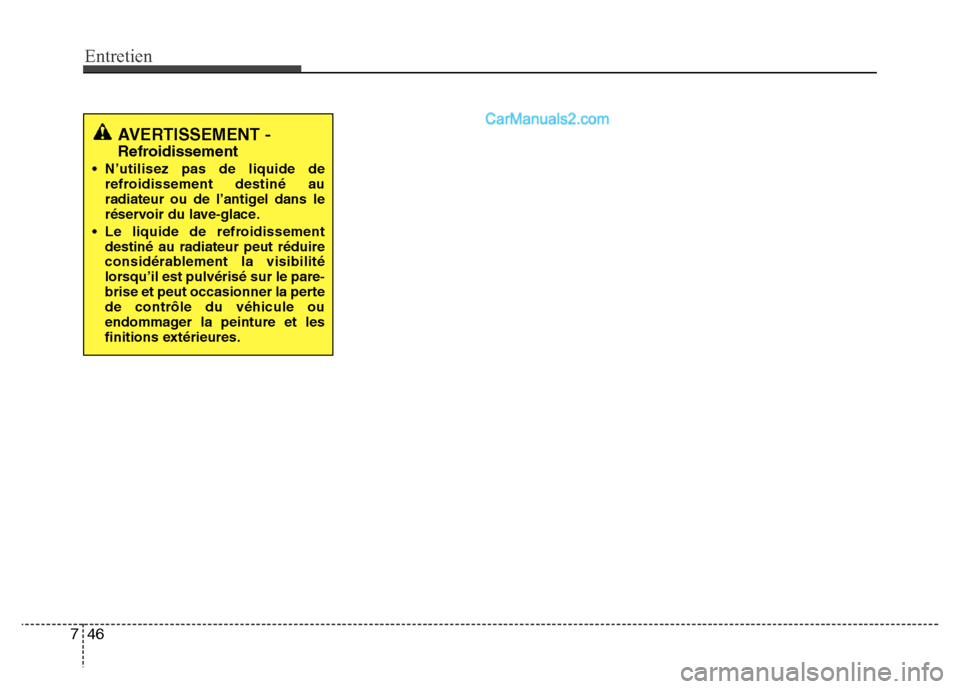

AVERTISSEMENT -
Refroidissement
• N’utilisez pas de liquide de
refroidissement destiné au
radiateur ou de l’antigel dans le
réservoir du lave-glace.
• Le liquide de refroidissement
destiné au radiateur peut réduire
considérablement la visibilité
lorsqu’il est pulvérisé sur le pare-
brise et peut occasionner la perte
de contrôle du véhicule ou
endommager la peinture et les
finitions extérieures.
