2013 Hyundai Santa Fe Manuel du propriétaire (in French)

5 101
Conduire votre véhicule
AVERTISSEMENT - Remorque
• Ne chargez jamais une remorque
plus à l’arrière qu’à l’avant. L’avant
doit supporter environ 60 % de la
charge totale de la remorque et
l’arrière environ 40 %.
• Ne dépassez jamais la limite de
poids de la remorque ou du
dispositif de traction de la
remorque. Une charge inadaptée
peut endommager votre véhicule
et/ou blesser des personnes.
Contrôlez les poids et les
charges sur une balance
commerciale ou auprès d’un
poste de police autoroutier
équipé d’une balance.
• Une remorque mal chargée peut
entraîner une perte de contrôle
du véhicule.
Poids de la remorque
Quel est le poids de sécurité maximum
d'une remorque ? Son poids ne doit
jamais dépasser le poids de remorque
maximal avec freins. Mais même ce
poids peut être excessif.
Cela dépend de l’usage que vous faites
de votre remorque. Par exemple, la
vitesse, l’altitude, les types de routes, la
température extérieure et la fréquence à
laquelle votre véhicule est utilisé pour
tracter une remorque sont importants. Le
poids idéal de la remorque peut
également dépendre de l’équipement
spécial dont dispose votre véhicule.
Poids de la barre d’attelage
Le poids de la barre d’attelage d’un
véhicule est important, car il affecte le
poids brut du véhicule. Ce poids
comprend le poids à vide du véhicule, la
charge que vous transportez et les
occupants du véhicule. Si vous tractez
une remorque, vous devez également
ajouter le poids de la barre d’attelage au
poids brut du véhicule, car celui-ci
tractera également ce poids.Le poids de la barre de d’attelage ne doit
pas dépasser 10 % du poids total de la
remarque chargée. Après avoir chargé
votre remorque, pesez séparément la
remorque puis la barre, afin de
déterminer si les poids sont conformes.
S’ils ne le sont pas, vous pouvez les
corriger en déplaçant certains éléments
dans la remorque.
C190E02JM
Poids technique
maximal sous essieuPoids brut du
véhicule
C190E01JM
Poids de la barre
d’attelagePoids total de la
remorque

Cette section va vous guider en ce qui
concerne le bon chargement de votre
véhicule et/ou remorque pour que le
poids demeure dans la capacité prévue à
la conception, que ce soit avec ou sans
remorque. Un bon chargement de votre
véhicule assurera des performances
optimales. Avant de charger votre
véhicule, familiarisez-vous avec les
termes suivants afin de déterminer les
caractéristiques de poids de votre
véhicule, avec ou sans remorque, à partir
de ses spécifications et de l’étiquette de
conformité.
Poids à vide
Il s'agit du poids du véhicule avec un
réservoir plein et l'équipement standard.
Il n'inclut ni passager, ni chargement, ni
équipement en option.
Poids à vide du véhicule
Il s'agit du poids de votre nouveau
véhicule lorsque vous l'avez récupéré
auprès de votre concessionnaire. Il inclut
tout équipement issu du marché
secondaire.
Poids brut
Ce chiffre inclut le poids à vide, plus le
chargement et les équipements en
option.
Poids brut sur essieu
Il s'agit du poids total placé sur chaque
essieu (avant et arrière), y compris le
poids à vide du véhicule et la charge
utile.
Poids technique maximal sous
essieu
Il s'agit du poids maximum autorisé
supporté par un seul essieu (avant ou
arrière). Ce poids est indiqué sur la
plaque de certification.
La charge totale sur chaque essieu ne
doit jamais dépasser le poids technique
maximal sous essieu.
Poids total en charge
Il s'agit du poids à vite plus le poids de
chargement réel plus le poids des
passagers.
Poids total autorisé en charge
Il s'agit du poids maximal autorisé du
véhicule chargé (y compris l'ensemble
des options, équipements, passagers et
chargements). Le poids total autorisé en
charge est indiqué sur la plaque de
certification située sur le bas de caisse
conducteur.
Surcharge

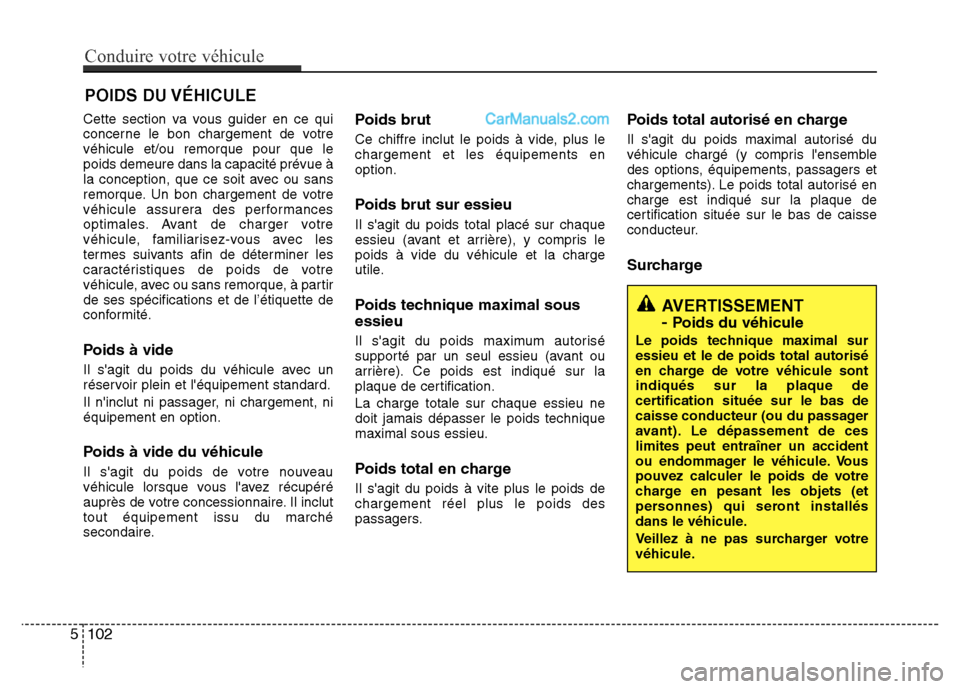

POIDS DU VÉHICULE
AVERTISSEMENT
-
Poids du véhicule
Le poids technique maximal sur
essieu et le de poids total autorisé
en charge de votre véhicule sont
indiqués sur la plaque de
certification située sur le bas de
caisse conducteur (ou du passager
avant). Le dépassement de ces
limites peut entraîner un accident
ou endommager le véhicule. Vous
pouvez calculer le poids de votre
charge en pesant les objets (et
personnes) qui seront installés
dans le véhicule.
Veillez à ne pas surcharger votre
véhicule.
5 102
Conduire votre véhicule

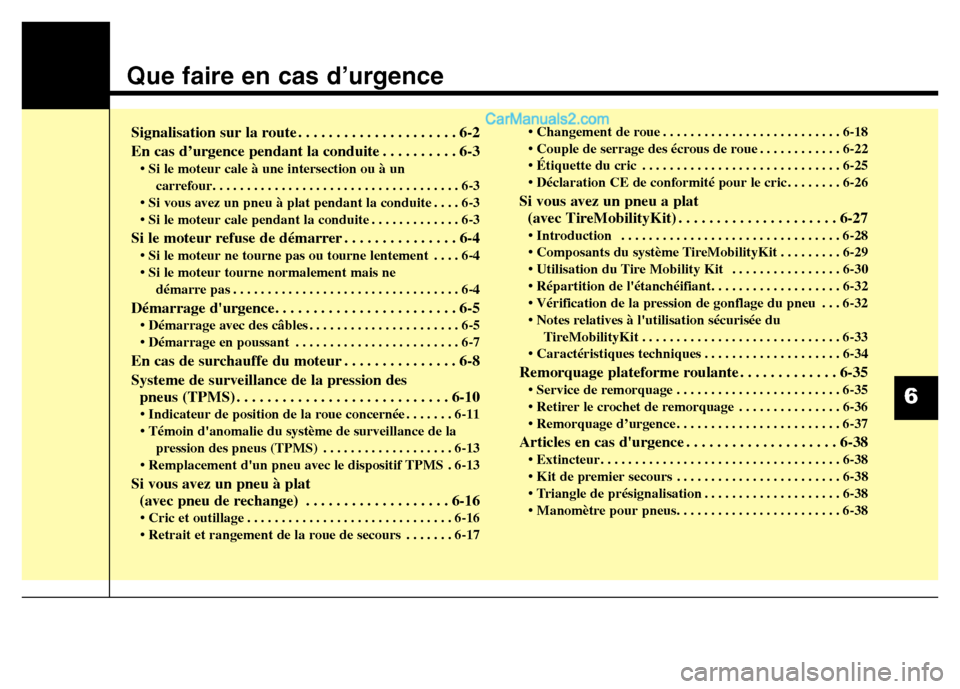

Que faire en cas d’urgence
Signalisation sur la route . . . . . . . . . . . . . . . . . . . . . 6-2
En cas d’urgence pendant la conduite . . . . . . . . . . 6-3
• Si le moteur cale à une intersection ou à un
carrefour. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
• Si vous avez un pneu à plat pendant la conduite . . . . 6-3
• Si le moteur cale pendant la conduite . . . . . . . . . . . . . 6-3
Si le moteur refuse de démarrer . . . . . . . . . . . . . . . 6-4
• Si le moteur ne tourne pas ou tourne lentement . . . . 6-4
• Si le moteur tourne normalement mais ne
démarre pas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Démarrage d'urgence. . . . . . . . . . . . . . . . . . . . . . . . 6-5
• Démarrage avec des câbles . . . . . . . . . . . . . . . . . . . . . . 6-5
• Démarrage en poussant . . . . . . . . . . . . . . . . . . . . . . . . 6-7
En cas de surchauffe du moteur . . . . . . . . . . . . . . . 6-8
Systeme de surveillance de la pression des
pneus (TPMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
• Indicateur de position de la roue concernée . . . . . . . 6-11
• Témoin d'anomalie du système de surveillance de la
pression des pneus (TPMS) . . . . . . . . . . . . . . . . . . . 6-13
• Remplacement d'un pneu avec le dispositif TPMS . 6-13
Si vous avez un pneu à plat
(avec pneu de rechange) . . . . . . . . . . . . . . . . . . . 6-16
• Cric et outillage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-16
• Retrait et rangement de la roue de secours . . . . . . . 6-17• Changement de roue . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
• Couple de serrage des écrous de roue . . . . . . . . . . . . 6-22
• Étiquette du cric . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
• Déclaration CE de conformité pour le cric. . . . . . . . 6-26
Si vous avez un pneu a plat
(avec TireMobilityKit) . . . . . . . . . . . . . . . . . . . . . 6-27
• Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-28
• Composants du système TireMobilityKit . . . . . . . . . 6-29
• Utilisation du Tire Mobility Kit . . . . . . . . . . . . . . . . 6-30
• Répartition de l'étanchéifiant. . . . . . . . . . . . . . . . . . . 6-32
• Vérification de la pression de gonflage du pneu . . . 6-32
• Notes relatives à l'utilisation sécurisée du
TireMobilityKit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-33
• Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . 6-34
Remorquage plateforme roulante . . . . . . . . . . . . . 6-35
• Service de remorquage . . . . . . . . . . . . . . . . . . . . . . . . 6-35
• Retirer le crochet de remorquage . . . . . . . . . . . . . . . 6-36
• Remorquage d’urgence . . . . . . . . . . . . . . . . . . . . . . . . 6-37
Articles en cas d'urgence . . . . . . . . . . . . . . . . . . . . 6-38
• Extincteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-38
• Kit de premier secours . . . . . . . . . . . . . . . . . . . . . . . . 6-38
• Triangle de présignalisation . . . . . . . . . . . . . . . . . . . . 6-38
• Manomètre pour pneus. . . . . . . . . . . . . . . . . . . . . . . . 6-38
6

Que faire en cas d’urgence
2 6

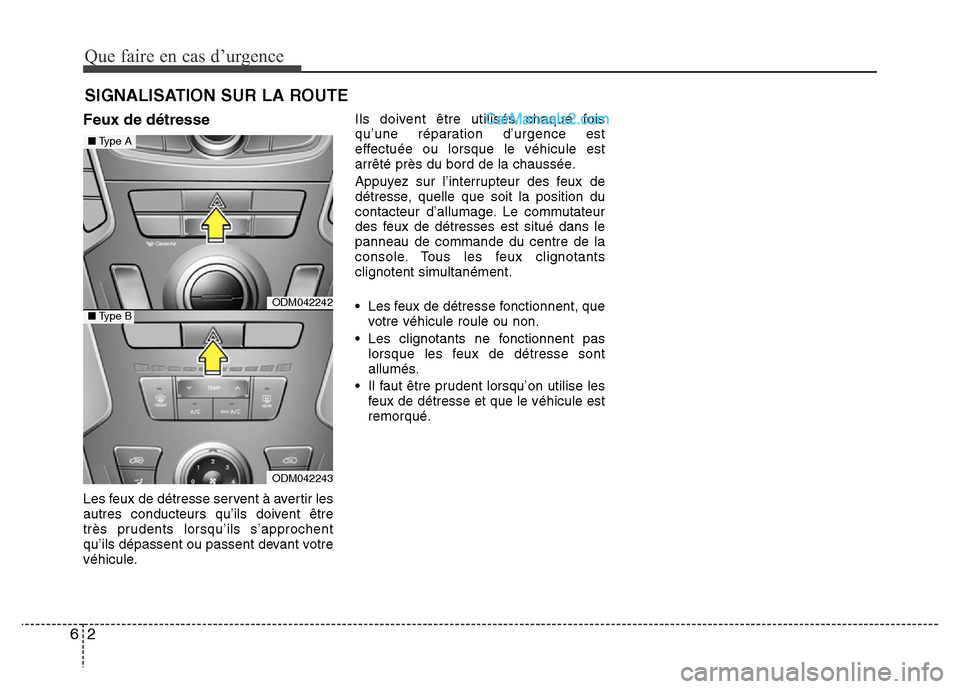

SIGNALISATION SUR LA ROUTE
Feux de détresse
Les feux de détresse servent à avertir les
autres conducteurs qu’ils doivent être
très prudents lorsqu’ils s’approchent
qu’ils dépassent ou passent devant votre
véhicule.Ils doivent être utilisés chaque fois
qu’une réparation d’urgence est
effectuée ou lorsque le véhicule est
arrêté près du bord de la chaussée.
Appuyez sur l’interrupteur des feux de
détresse, quelle que soit la position du
contacteur d’allumage. Le commutateur
des feux de détresses est situé dans le
panneau de commande du centre de la
console. Tous les feux clignotants
clignotent simultanément.
• Les feux de détresse fonctionnent, que
votre véhicule roule ou non.
• Les clignotants ne fonctionnent pas
lorsque les feux de détresse sont
allumés.
• Il faut être prudent lorsqu’on utilise les
feux de détresse et que le véhicule est
remorqué.
ODM042242
ODM042243
■Type A
■Type B

63
Que faire en cas d’urgence

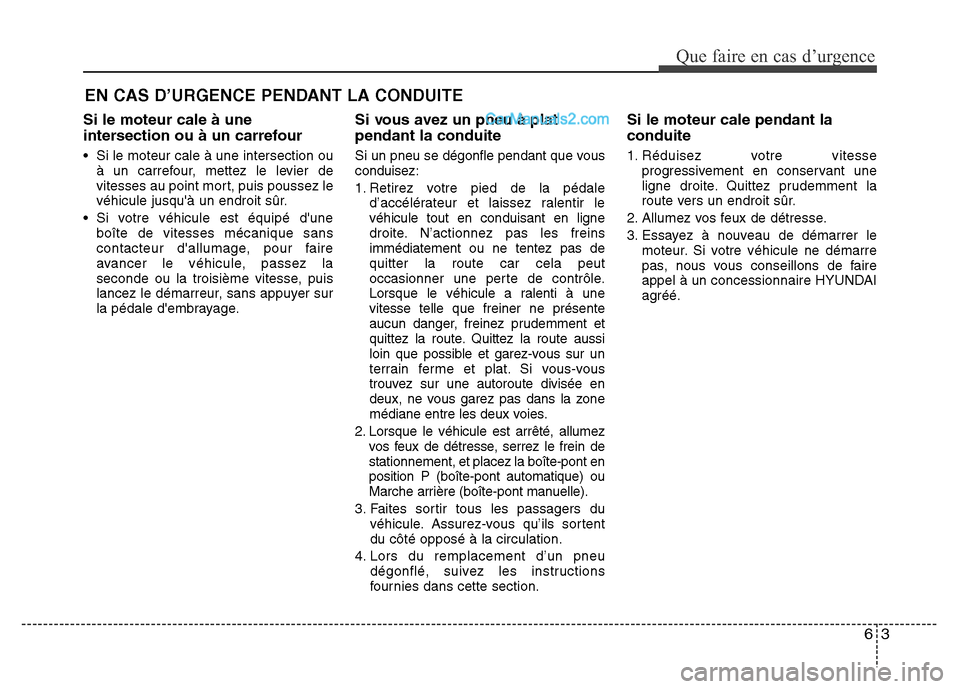

EN CAS D’URGENCE PENDANT LA CONDUITE
Si le moteur cale à une
intersection ou à un carrefour
• Si le moteur cale à une intersection ou
à un carrefour, mettez le levier de
vitesses au point mort, puis poussez le
véhicule jusqu'à un endroit sûr.
• Si votre véhicule est équipé d'une
boîte de vitesses mécanique sans
contacteur d'allumage, pour faire
avancer le véhicule, passez la
seconde ou la troisième vitesse, puis
lancez le démarreur, sans appuyer sur
la pédale d'embrayage.
Si vous avez un pneu à plat
pendant la conduite
Si un pneu se dégonfle pendant que vous
conduisez:
1. Retirez votre pied de la pédale
d’accélérateur et laissez ralentir le
véhicule tout en conduisant en ligne
droite. N’actionnez pas les freins
immédiatement ou ne tentez pas de
quitter la route car cela peut
occasionner une perte de contrôle.
Lorsque le véhicule a ralenti à une
vitesse telle que freiner ne présente
aucun danger, freinez prudemment et
quittez la route. Quittez la route aussi
loin que possible et garez-vous sur un
terrain ferme et plat. Si vous-vous
trouvez sur une autoroute divisée en
deux, ne vous garez pas dans la zone
médiane entre les deux voies.
2. Lorsque le véhicule est arrêté, allumez
vos feux de détresse, serrez le frein de
stationnement, et placez la boîte-pont en
position P (boîte-pont automatique) ou
Marche arrière (boîte-pont manuelle).
3. Faites sortir tous les passagers du
véhicule. Assurez-vous qu’ils sortent
du côté opposé à la circulation.
4. Lors du remplacement d’un pneu
dégonflé, suivez les instructions
fournies dans cette section.
Si le moteur cale pendant la
conduite
1. Réduisez votre vitesse
progressivement en conservant une
ligne droite. Quittez prudemment la
route vers un endroit sûr.
2. Allumez vos feux de détresse.
3. Essayez à nouveau de démarrer le
moteur. Si votre véhicule ne démarre
pas, nous vous conseillons de faire
appel à un concessionnaire HYUNDAI
agréé.

Que faire en cas d’urgence
4 6

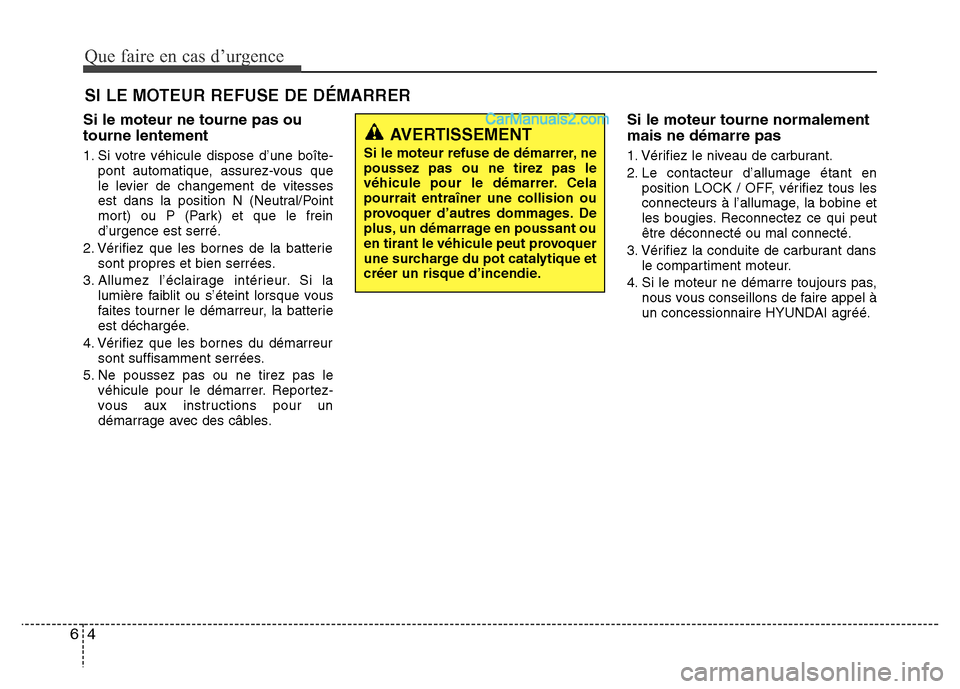

SI LE MOTEUR REFUSE DE DÉMARRER
Si le moteur ne tourne pas ou
tourne lentement
1. Si votre véhicule dispose d’une boîte-
pont automatique, assurez-vous que
le levier de changement de vitesses
est dans la position N (Neutral/Point
mort) ou P (Park) et que le frein
d’urgence est serré.
2. Vérifiez que les bornes de la batterie
sont propres et bien serrées.
3. Allumez l’éclairage intérieur. Si la
lumière faiblit ou s’éteint lorsque vous
faites tourner le démarreur, la batterie
est déchargée.
4. Vérifiez que les bornes du démarreur
sont suffisamment serrées.
5. Ne poussez pas ou ne tirez pas le
véhicule pour le démarrer. Reportez-
vous aux instructions pour un
démarrage avec des câbles.
Si le moteur tourne normalement
mais ne démarre pas
1. Vérifiez le niveau de carburant.
2. Le contacteur d’allumage étant en
position LOCK / OFF, vérifiez tous les
connecteurs à l’allumage, la bobine et
les bougies. Reconnectez ce qui peut
être déconnecté ou mal connecté.
3. Vérifiez la conduite de carburant dans
le compartiment moteur.
4. Si le moteur ne démarre toujours pas,
nous vous conseillons de faire appel à
un concessionnaire HYUNDAI agréé.
AVERTISSEMENT
Si le moteur refuse de démarrer, ne
poussez pas ou ne tirez pas le
véhicule pour le démarrer. Cela
pourrait entraîner une collision ou
provoquer d’autres dommages. De
plus, un démarrage en poussant ou
en tirant le véhicule peut provoquer
une surcharge du pot catalytique et
créer un risque d’incendie.

65
Que faire en cas d’urgence

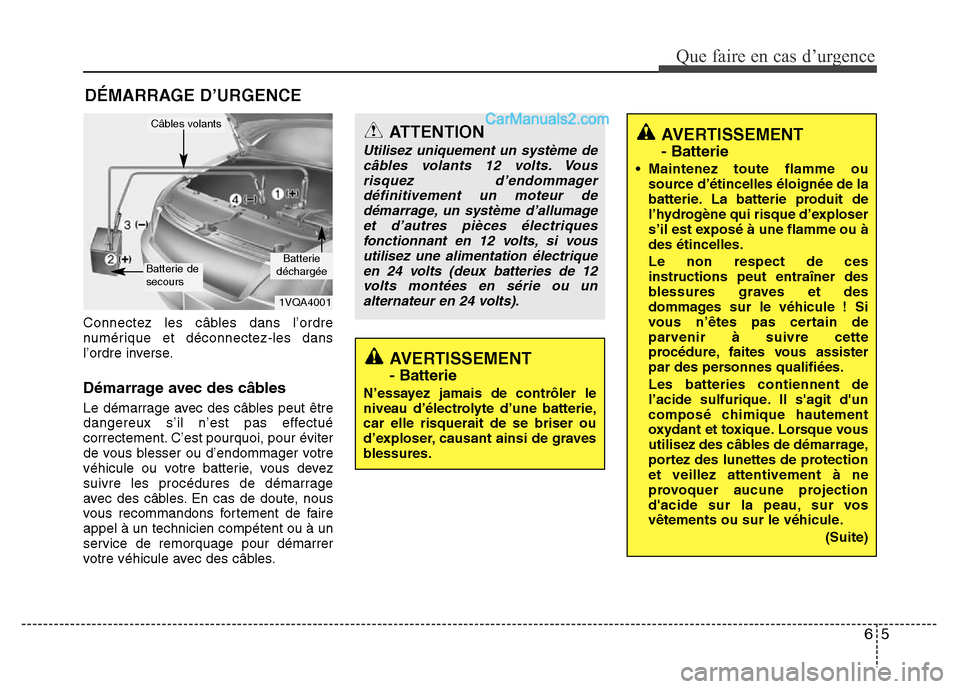

DÉMARRAGE D’URGENCE
Connectez les câbles dans l’ordre
numérique et déconnectez-les dans
l’ordre inverse.
Démarrage avec des câbles
Le démarrage avec des câbles peut être
dangereux s’il n’est pas effectué
correctement. C’est pourquoi, pour éviter
de vous blesser ou d’endommager votre
véhicule ou votre batterie, vous devez
suivre les procédures de démarrage
avec des câbles. En cas de doute, nous
vous recommandons fortement de faire
appel à un technicien compétent ou à un
service de remorquage pour démarrer
votre véhicule avec des câbles.
AVERTISSEMENT
- Batterie
N’essayez jamais de contrôler le
niveau d’électrolyte d’une batterie,
car elle risquerait de se briser ou
d’exploser, causant ainsi de graves
blessures.
ATTENTION
Utilisez uniquement un système de
câbles volants 12 volts. Vous
risquez d’endommager
définitivement un moteur de
démarrage, un système d’allumage
et d’autres pièces électriques
fonctionnant en 12 volts, si vous
utilisez une alimentation électrique
en 24 volts (deux batteries de 12
volts montées en série ou un
alternateur en 24 volts).
1VQA4001
Batterie
déchargée
Câbles volants
Batterie de
secours
AVERTISSEMENT
- Batterie
• Maintenez toute flamme ou
source d’étincelles éloignée de la
batterie. La batterie produit de
l’hydrogène qui risque d’exploser
s’il est exposé à une flamme ou à
des étincelles.
Le non respect de ces
instructions peut entraîner des
blessures graves et des
dommages sur le véhicule ! Si
vous n’êtes pas certain de
parvenir à suivre cette
procédure, faites vous assister
par des personnes qualifiées.
Les batteries contiennent de
l’acide sulfurique. Il s'agit d'un
composé chimique hautement
oxydant et toxique. Lorsque vous
utilisez des câbles de démarrage,
portez des lunettes de protection
et veillez attentivement à ne
provoquer aucune projection
d'acide sur la peau, sur vos
vêtements ou sur le véhicule.
(Suite)

Que faire en cas d’urgence
6 6

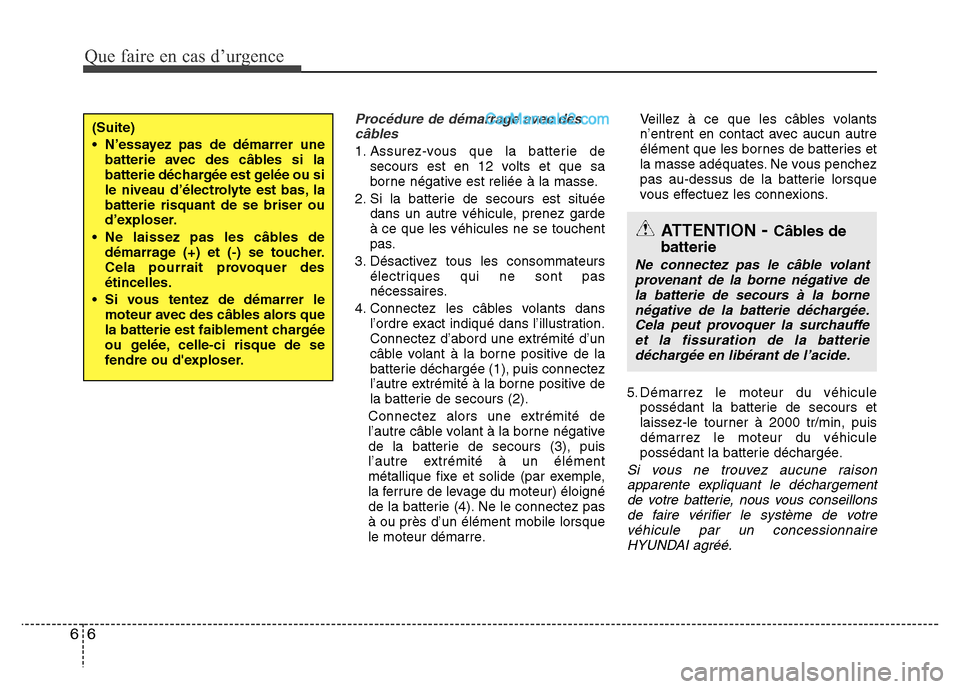

Procédure de démarrage avec des
câbles
1. Assurez-vous que la batterie de
secours est en 12 volts et que sa
borne négative est reliée à la masse.
2. Si la batterie de secours est située
dans un autre véhicule, prenez garde
à ce que les véhicules ne se touchent
pas.
3. Désactivez tous les consommateurs
électriques qui ne sont pas
nécessaires.
4. Connectez les câbles volants dans
l’ordre exact indiqué dans l’illustration.
Connectez d’abord une extrémité d’un
câble volant à la borne positive de la
batterie déchargée (1), puis connectez
l’autre extrémité à la borne positive de
la batterie de secours (2).
Connectez alors une extrémité de
l’autre câble volant à la borne négative
de la batterie de secours (3), puis
l’autre extrémité à un élément
métallique fixe et solide (par exemple,
la ferrure de levage du moteur) éloigné
de la batterie (4). Ne le connectez pas
à ou près d’un élément mobile lorsque
le moteur démarre.Veillez à ce que les câbles volants
n’entrent en contact avec aucun autre
élément que les bornes de batteries et
la masse adéquates. Ne vous penchez
pas au-dessus de la batterie lorsque
vous effectuez les connexions.
5. Démarrez le moteur du véhicule
possédant la batterie de secours et
laissez-le tourner à 2000 tr/min, puis
démarrez le moteur du véhicule
possédant la batterie déchargée.
Si vous ne trouvez aucune raison
apparente expliquant le déchargement
de votre batterie, nous vous conseillons
de faire vérifier le système de votre
véhicule par un concessionnaire
HYUNDAI agréé.
ATTENTION- Câbles de
batterie
Ne connectez pas le câble volant
provenant de la borne négative de
la batterie de secours à la borne
négative de la batterie déchargée.
Cela peut provoquer la surchauffe
et la fissuration de la batterie
déchargée en libérant de l’acide.
(Suite)
• N’essayez pas de démarrer une
batterie avec des câbles si la
batterie déchargée est gelée ou si
le niveau d’électrolyte est bas, la
batterie risquant de se briser ou
d’exploser.
• Ne laissez pas les câbles de
démarrage (+) et (-) se toucher.
Cela pourrait provoquer des
étincelles.
• Si vous tentez de démarrer le
moteur avec des câbles alors que
la batterie est faiblement chargée
ou gelée, celle-ci risque de se
fendre ou d'exploser.
