2013 Hyundai Santa Fe Manuel du propriétaire (in French)

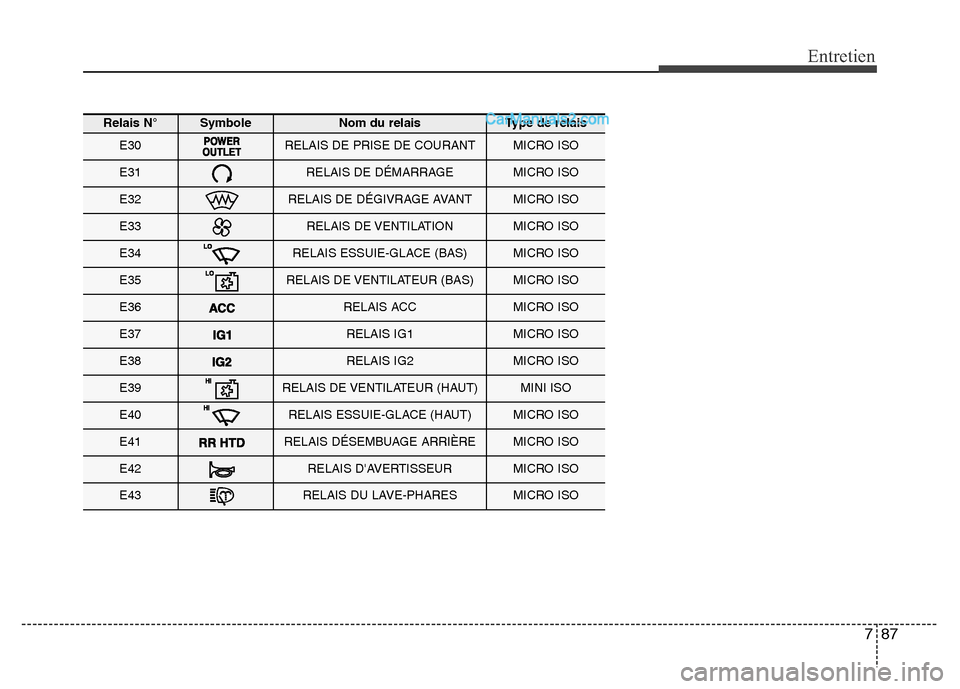

787
Entretien
Relais N°SymboleNom du relaisType de relais
E30RELAIS DE PRISE DE COURANTMICRO ISO
E31RELAIS DE DÉMARRAGEMICRO ISO
E32RELAIS DE DÉGIVRAGE AVANTMICRO ISO
E33RELAIS DE VENTILATIONMICRO ISO
E34RELAIS ESSUIE-GLACE (BAS)MICRO ISO
E35RELAIS DE VENTILATEUR (BAS)MICRO ISO
E36RELAIS ACCMICRO ISO
E37RELAIS IG1MICRO ISO
E38RELAIS IG2MICRO ISO
E39RELAIS DE VENTILATEUR (HAUT)MINI ISO
E40RELAIS ESSUIE-GLACE (HAUT)MICRO ISO
E41RELAIS DÉSEMBUAGE ARRIÈREMICRO ISO
E42RELAIS D'AVERTISSEURMICRO ISO
E43RELAIS DU LAVE-PHARESMICRO ISO

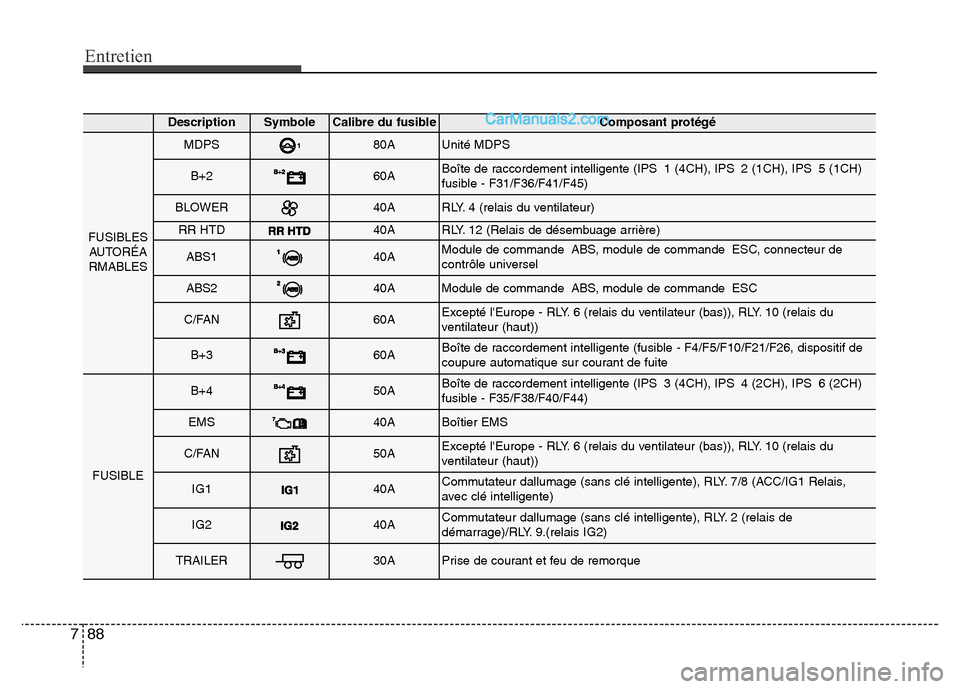

Entretien
88 7
DescriptionSymbole Calibre du fusibleComposant protégé
FUSIBLES
AUTORÉA
RMABLES
MDPS80AUnité MDPS
B+260ABoîte de raccordement intelligente (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH)
fusible - F31/F36/F41/F45)
BLOWER40ARLY. 4 (relais du ventilateur)
RR HTD40ARLY. 12 (Relais de désembuage arrière)
ABS140AModule de commande ABS, module de commande ESC, connecteur de
contrôle universel
ABS240AModule de commande ABS, module de commande ESC
C/FAN60AExcepté l'Europe - RLY. 6 (relais du ventilateur (bas)), RLY. 10 (relais du
ventilateur (haut))
B+360ABoîte de raccordement intelligente (fusible - F4/F5/F10/F21/F26, dispositif de
coupure automatique sur courant de fuite
FUSIBLE
B+450ABoîte de raccordement intelligente (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH)
fusible - F35/F38/F40/F44)
EMS40ABoîtier EMS
C/FAN50AExcepté l'Europe - RLY. 6 (relais du ventilateur (bas)), RLY. 10 (relais du
ventilateur (haut))
IG140ACommutateur dallumage (sans clé intelligente), RLY. 7/8 (ACC/IG1 Relais,
avec clé intelligente)
IG240ACommutateur dallumage (sans clé intelligente), RLY. 2 (relais de
démarrage)/RLY. 9.(relais IG2)
TRAILER30APrise de courant et feu de remorque

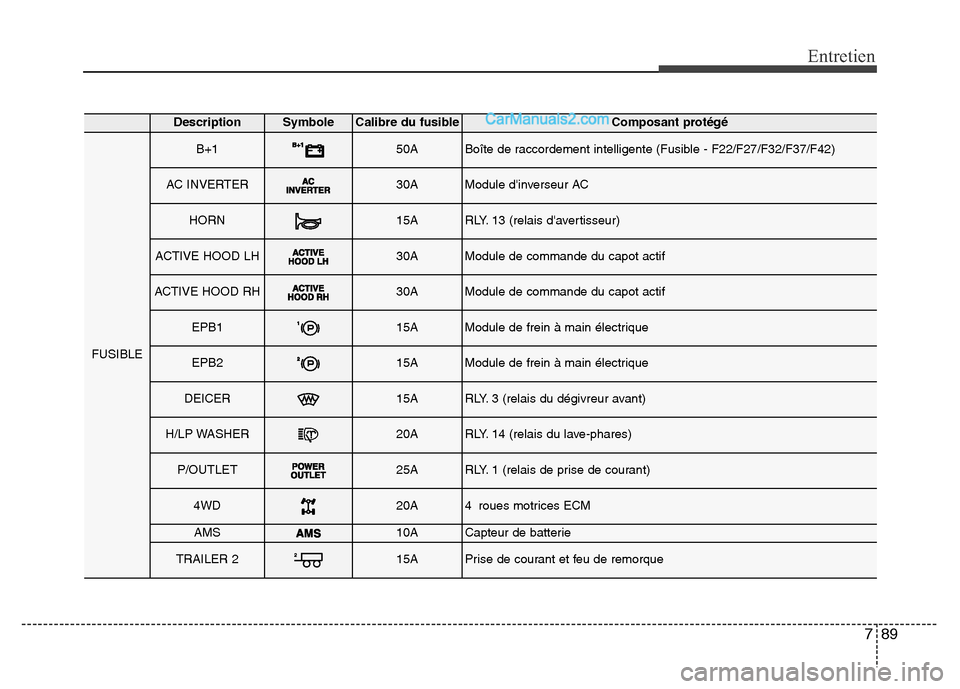

789
Entretien
DescriptionSymbole Calibre du fusibleComposant protégé
FUSIBLE
B+150ABoîte de raccordement intelligente (Fusible - F22/F27/F32/F37/F42)
AC INVERTER30AModule d'inverseur AC
HORN15ARLY. 13 (relais d'avertisseur)
ACTIVE HOOD LH30AModule de commande du capot actif
ACTIVE HOOD RH30AModule de commande du capot actif
EPB115AModule de frein à main électrique
EPB215AModule de frein à main électrique
DEICER15ARLY. 3 (relais du dégivreur avant)
H/LP WASHER20ARLY. 14 (relais du lave-phares)
P/OUTLET25ARLY. 1 (relais de prise de courant)
4WD20A4 roues motrices ECM
AMS10ACapteur de batterie
TRAILER 215APrise de courant et feu de remorque

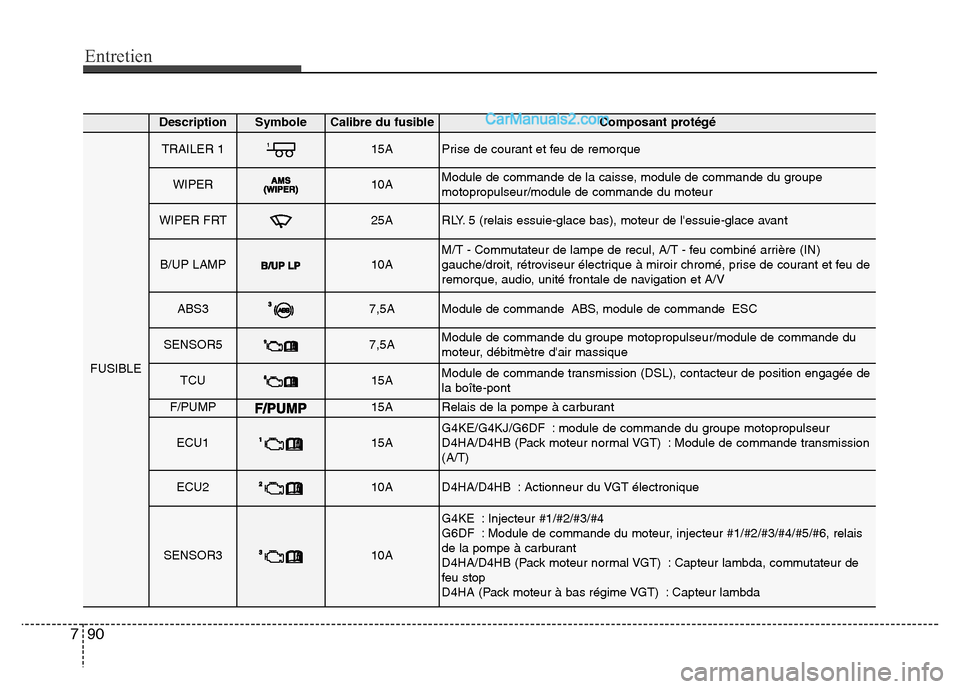

Entretien
90 7
DescriptionSymbole Calibre du fusibleComposant protégé
FUSIBLE
TRAILER 115APrise de courant et feu de remorque
WIPER10AModule de commande de la caisse, module de commande du groupe
motopropulseur/module de commande du moteur
WIPER FRT25ARLY. 5 (relais essuie-glace bas), moteur de l'essuie-glace avant
B/UP LAMP10AM/T - Commutateur de lampe de recul, A/T - feu combiné arrière (IN)
gauche/droit, rétroviseur électrique à miroir chromé, prise de courant et feu de
remorque, audio, unité frontale de navigation et A/V
ABS37,5AModule de commande ABS, module de commande ESC
SENSOR57,5AModule de commande du groupe motopropulseur/module de commande du
moteur, débitmètre d'air massique
TCU15AModule de commande transmission (DSL), contacteur de position engagée de
la boîte-pont
F/PUMP15ARelais de la pompe à carburant
ECU115AG4KE/G4KJ/G6DF : module de commande du groupe motopropulseur
D4HA/D4HB (Pack moteur normal VGT) : Module de commande transmission
(A/T)
ECU210AD4HA/D4HB : Actionneur du VGT électronique
SENSOR310A
G4KE : Injecteur #1/#2/#3/#4
G6DF : Module de commande du moteur, injecteur #1/#2/#3/#4/#5/#6, relais
de la pompe à carburant
D4HA/D4HB (Pack moteur normal VGT) : Capteur lambda, commutateur de
feu stop
D4HA (Pack moteur à bas régime VGT) : Capteur lambda

791
Entretien
DescriptionSymbole Calibre du fusibleProtected Component
FUSIBLE
IGN COIL20AG4KE/G4KJ : Condensateur, bobine d'allumage #1/#2/#3/#4
G6DF : Condensateur #1/#2, bobine d'allumage #1/#2/#3/#4/#5/#6
D4HA/D4HB : Module de commande moteur
SENSOR210A
G4KE/G4KJ : Electrovanne de commande de purge, capteur de position
d'arbre à cames #1/#2, électrovanne d'admission variable, capteur de position
de vilebrequin, by-pass de radiateur d'huile #1/#2, relais de pompe à carburant
G6DF : module de commande moteur, by-pass de radiateur d'huile
#1/#2/#3/#4, électrovanne d'admission variable #1/#2, électrovanne de
commande de purge
D4HA/D4HB (Pack moteur normal VGT) : Soupape de refroidissement EGR,
électrovalve à bas régime EGR, capteur de position de vilebrequin, relais de
pompe d'alimentation, boîtier de fusibles/relais E/R (RLY. 6/10)
D4HA (Pack moteur à bas régime VGT) : soupape de refroidissement EGR,
électrovalve à bas régime EGR, capteur de position de vilebrequin, relais de
pompe à carburant, boîtier de fusibles/relais E/R (RLY. 6/10)
SENSOR115A
G4KE/G4KJ : sonde d'oxygène (haut/bas), capteur du niveau d'huile, boîtier
de fusibles/relais E/R (RLY. 6/10)
G6DF : module de commande moteur, sonde d'oxygène #1/#2/#3/#4, boîtier
de fusibles/relais E/R (RLY. 6/10)
D4HA/D4HB (VGT Pack moteur normal) : capteur du niveau d'huile, soupape
de régulation de la pression de carburant, soupape de régulation de la
pression du rail
D4HA (pack moteur à bas régime VGT) : capteur de niveau d'huile, soupape
de régulation de la pression de carburant, capteur de position d'arbre à
cames, soupape de régulation de la pression du rail
SENSOR420AG4KE/G4KJ : Module de commande du groupe motopropulseur
B/ALARM10ARelais d'avertisseur de l'alarme anti-vol

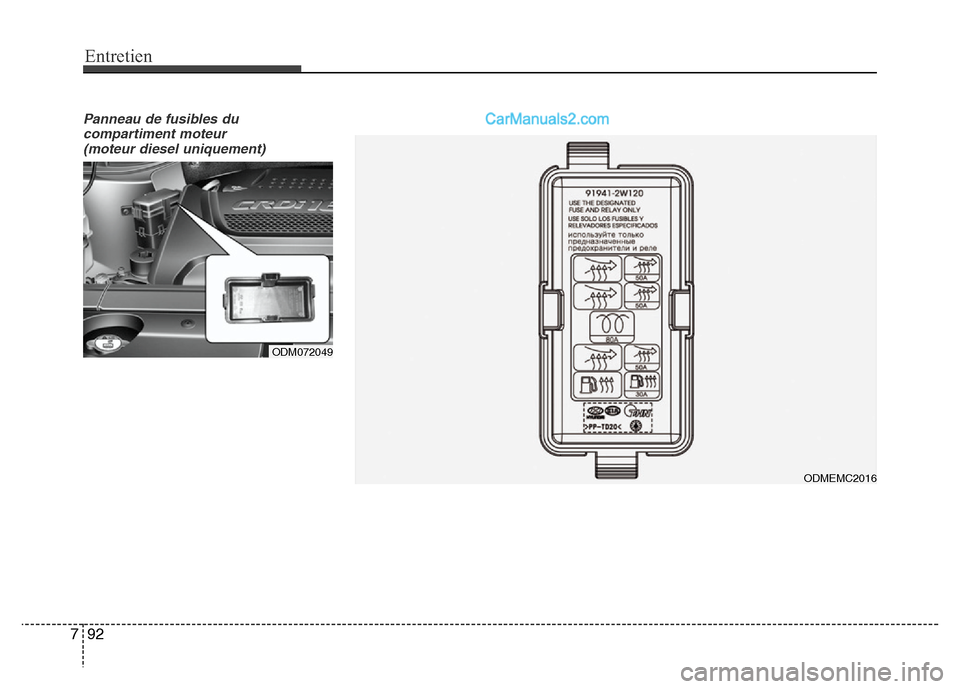

Entretien
92 7
Panneau de fusibles du
compartiment moteur
(moteur diesel uniquement)
ODM072049
ODMEMC2016

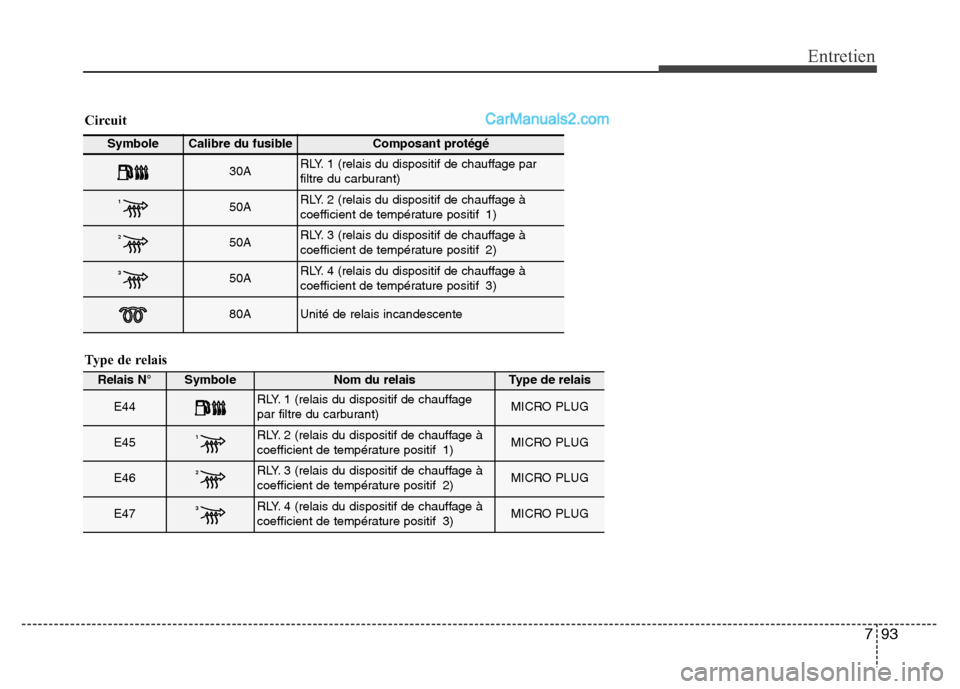

793
Entretien
Symbole Calibre du fusibleComposant protégé
30ARLY. 1 (relais du dispositif de chauffage par
filtre du carburant)
150ARLY. 2 (relais du dispositif de chauffage à
coefficient de température positif 1)
250ARLY. 3 (relais du dispositif de chauffage à
coefficient de température positif 2)
350ARLY. 4 (relais du dispositif de chauffage à
coefficient de température positif 3)
80AUnité de relais incandescente
Circuit
Type de relais
Relais N°SymboleNom du relaisType de relais
E44RLY. 1 (relais du dispositif de chauffage
par filtre du carburant)MICRO PLUG
E451RLY. 2 (relais du dispositif de chauffage à
coefficient de température positif 1)MICRO PLUG
E462RLY. 3 (relais du dispositif de chauffage à
coefficient de température positif 2)MICRO PLUG
E473RLY. 4 (relais du dispositif de chauffage à
coefficient de température positif 3)MICRO PLUG

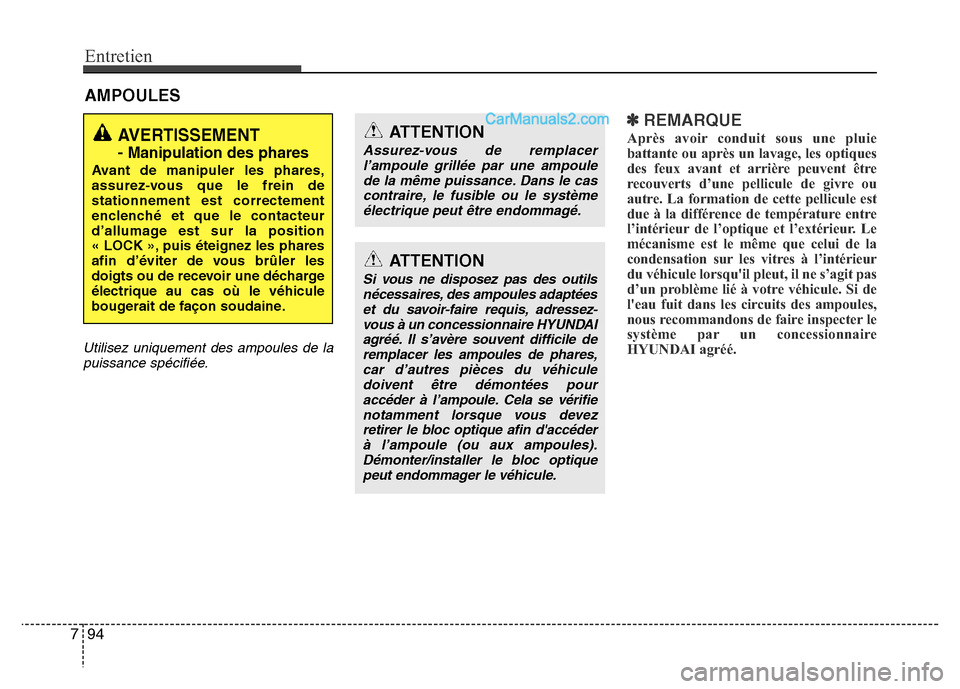

Entretien
94 7
AMPOULES
Utilisez uniquement des ampoules de la
puissance spécifiée.
✽REMARQUE
Après avoir conduit sous une pluie
battante ou après un lavage, les optiques
des feux avant et arrière peuvent être
recouverts d’une pellicule de givre ou
autre. La formation de cette pellicule est
due à la différence de température entre
l’intérieur de l’optique et l’extérieur. Le
mécanisme est le même que celui de la
condensation sur les vitres à l’intérieur
du véhicule lorsqu'il pleut, il ne s’agit pas
d’un problème lié à votre véhicule. Si de
l'eau fuit dans les circuits des ampoules,
nous recommandons de faire inspecter le
système par un concessionnaire
HYUNDAI agréé.AVERTISSEMENT
- Manipulation des phares
Avant de manipuler les phares,
assurez-vous que le frein de
stationnement est correctement
enclenché et que le contacteur
d’allumage est sur la position
« LOCK », puis éteignez les phares
afin d’éviter de vous brûler les
doigts ou de recevoir une décharge
électrique au cas où le véhicule
bougerait de façon soudaine.
ATTENTION
Si vous ne disposez pas des outils
nécessaires, des ampoules adaptées
et du savoir-faire requis, adressez-
vous à un concessionnaire HYUNDAI
agréé. Il s’avère souvent difficile de
remplacer les ampoules de phares,
car d’autres pièces du véhicule
doivent être démontées pour
accéder à l’ampoule. Cela se vérifie
notamment lorsque vous devez
retirer le bloc optique afin d'accéder
à l’ampoule (ou aux ampoules).
Démonter/installer le bloc optique
peut endommager le véhicule.
ATTENTION
Assurez-vous de remplacer
l’ampoule grillée par une ampoule
de la même puissance. Dans le cas
contraire, le fusible ou le système
électrique peut être endommagé.
