2013 Hyundai Santa Fe Manuel du propriétaire (in French)

779
Entretien

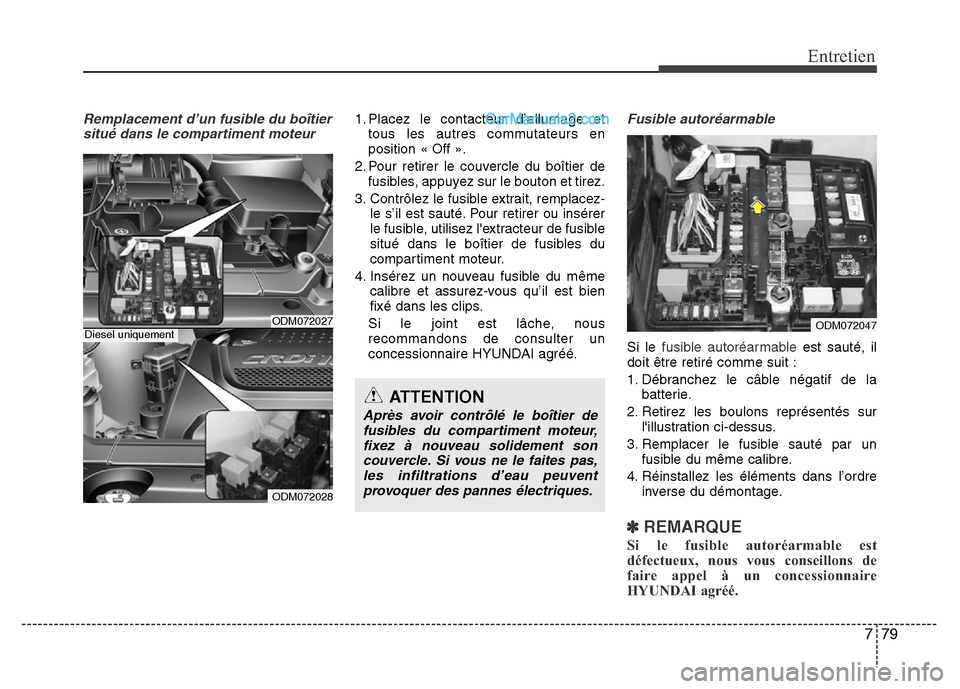

Remplacement d’un fusible du boîtier
situé dans le compartiment moteur1. Placez le contacteur d’allumage et
tous les autres commutateurs en
position « Off ».
2. Pour retirer le couvercle du boîtier de
fusibles, appuyez sur le bouton et tirez.
3. Contrôlez le fusible extrait, remplacez-
le s’il est sauté. Pour retirer ou insérer
le fusible, utilisez l'extracteur de fusible
situé dans le boîtier de fusibles du
compartiment moteur.
4. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
Si le joint est lâche, nous
recommandons de consulter un
concessionnaire HYUNDAI agréé.Fusible autoréarmable
Si le fusible autoréarmableest sauté, il
doit être retiré comme suit :
1. Débranchez le câble négatif de la
batterie.
2. Retirez les boulons représentés sur
l'illustration ci-dessus.
3. Remplacer le fusible sauté par un
fusible du même calibre.
4. Réinstallez les éléments dans l’ordre
inverse du démontage.
✽REMARQUE
Si le fusible autoréarmable est
défectueux, nous vous conseillons de
faire appel à un concessionnaire
HYUNDAI agréé.
ODM072027
ODM072028
Diesel uniquement
ATTENTION
Après avoir contrôlé le boîtier de
fusibles du compartiment moteur,
fixez à nouveau solidement son
couvercle. Si vous ne le faites pas,
les infiltrations d’eau peuvent
provoquer des pannes électriques.
ODM072047

Entretien
80 7

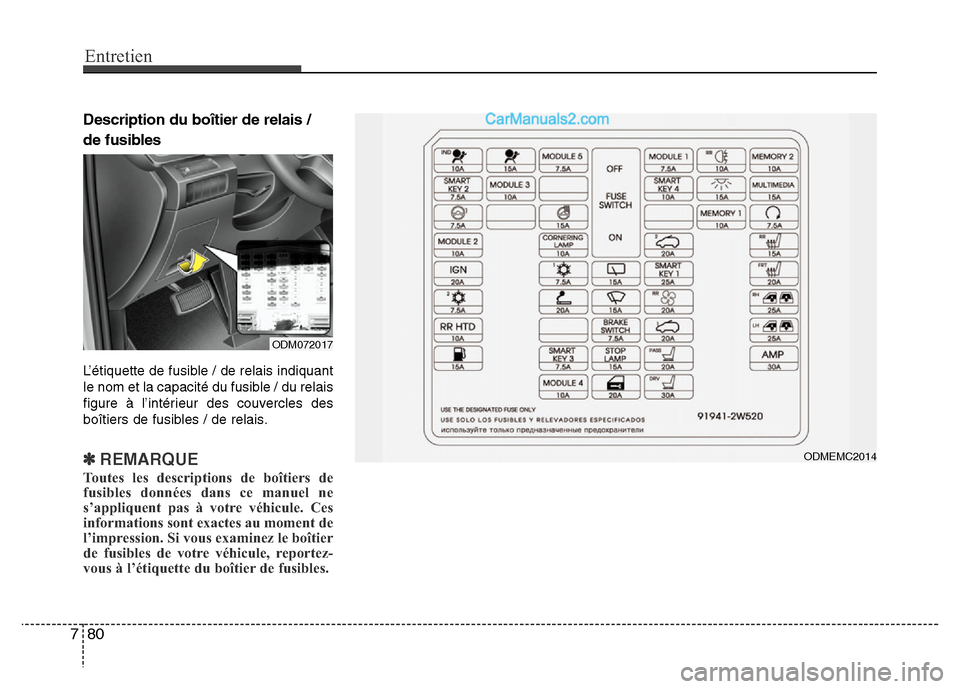

Description du boîtier de relais /
de fusibles
L’étiquette de fusible / de relais indiquant
le nom et la capacité du fusible / du relais
figure à l’intérieur des couvercles des
boîtiers de fusibles / de relais.
✽REMARQUE
Toutes les descriptions de boîtiers de
fusibles données dans ce manuel ne
s’appliquent pas à votre véhicule. Ces
informations sont exactes au moment de
l’impression. Si vous examinez le boîtier
de fusibles de votre véhicule, reportez-
vous à l’étiquette du boîtier de fusibles.
ODM072017
ODMEMC2014

781
Entretien

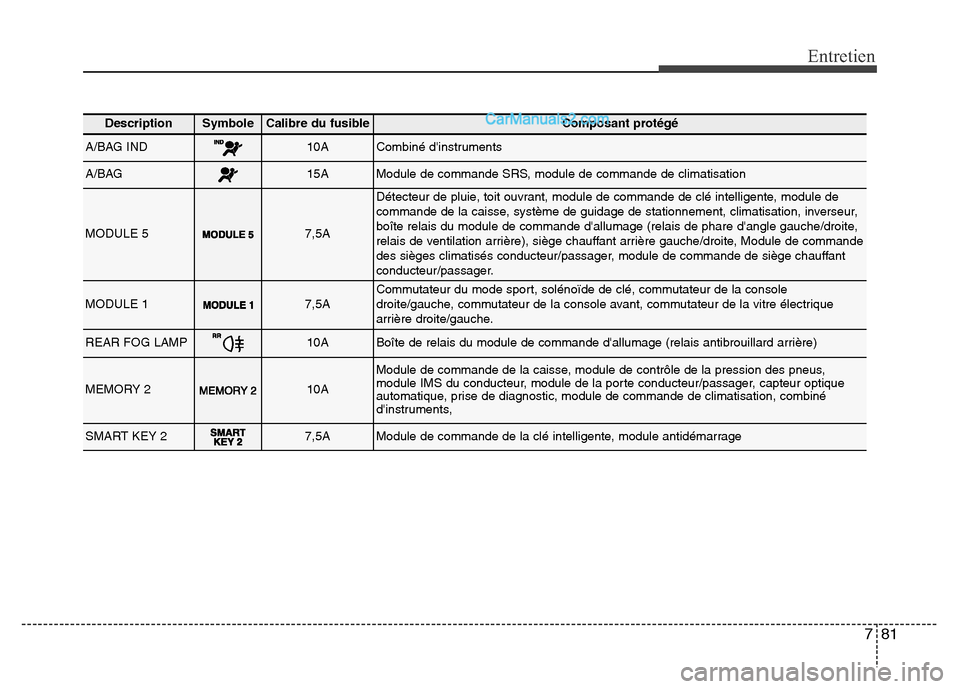

DescriptionSymbole Calibre du fusibleComposant protégé
A/BAG IND10ACombiné d'instruments
A/BAG15AModule de commande SRS, module de commande de climatisation
MODULE 57,5A
Détecteur de pluie, toit ouvrant, module de commande de clé intelligente, module de
commande de la caisse, système de guidage de stationnement, climatisation, inverseur,
boîte relais du module de commande d'allumage (relais de phare d'angle gauche/droite,
relais de ventilation arrière), siège chauffant arrière gauche/droite, Module de commande
des sièges climatisés conducteur/passager, module de commande de siège chauffant
conducteur/passager.
MODULE 17,5ACommutateur du mode sport, solénoïde de clé, commutateur de la console
droite/gauche, commutateur de la console avant, commutateur de la vitre électrique
arrière droite/gauche.
REAR FOG LAMP10ABoîte de relais du module de commande d'allumage (relais antibrouillard arrière)
MEMORY 210A
Module de commande de la caisse, module de contrôle de la pression des pneus,
module IMS du conducteur, module de la porte conducteur/passager, capteur optique
automatique, prise de diagnostic, module de commande de climatisation, combiné
d'instruments,
SMART KEY 27,5AModule de commande de la clé intelligente, module antidémarrage

Entretien
82 7

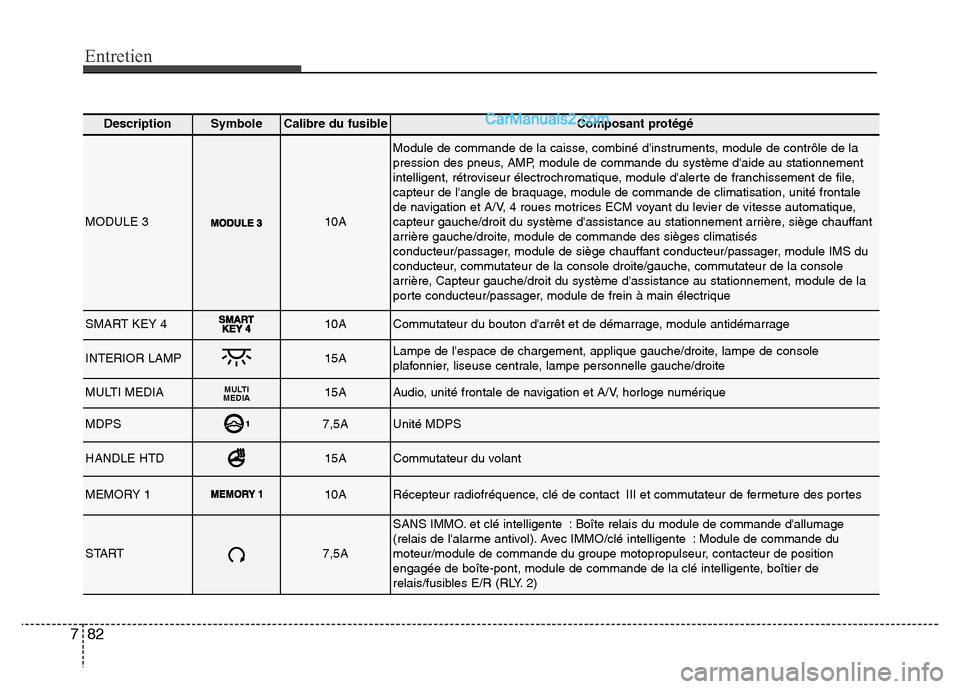

DescriptionSymbole Calibre du fusibleComposant protégé
MODULE 310A
Module de commande de la caisse, combiné d'instruments, module de contrôle de la
pression des pneus, AMP, module de commande du système d'aide au stationnement
intelligent, rétroviseur électrochromatique, module d'alerte de franchissement de file,
capteur de l'angle de braquage, module de commande de climatisation, unité frontale
de navigation et A/V, 4 roues motrices ECM voyant du levier de vitesse automatique,
capteur gauche/droit du système d'assistance au stationnement arrière, siège chauffant
arrière gauche/droite, module de commande des sièges climatisés
conducteur/passager, module de siège chauffant conducteur/passager, module IMS du
conducteur, commutateur de la console droite/gauche, commutateur de la console
arrière, Capteur gauche/droit du système d'assistance au stationnement, module de la
porte conducteur/passager, module de frein à main électrique
SMART KEY 410ACommutateur du bouton d'arrêt et de démarrage, module antidémarrage
INTERIOR LAMP15ALampe de l'espace de chargement, applique gauche/droite, lampe de console
plafonnier, liseuse centrale, lampe personnelle gauche/droite
MULTI MEDIAMULTI
MEDIA15AAudio, unité frontale de navigation et A/V, horloge numérique
MDPS7,5AUnité MDPS
HANDLE HTD15ACommutateur du volant
MEMORY 110ARécepteur radiofréquence, clé de contact III et commutateur de fermeture des portes
START7,5A
SANS IMMO. et clé intelligente : Boîte relais du module de commande d'allumage
(relais de l'alarme antivol). Avec IMMO/clé intelligente : Module de commande du
moteur/module de commande du groupe motopropulseur, contacteur de position
engagée de boîte-pont, module de commande de la clé intelligente, boîtier de
relais/fusibles E/R (RLY. 2)

783
Entretien

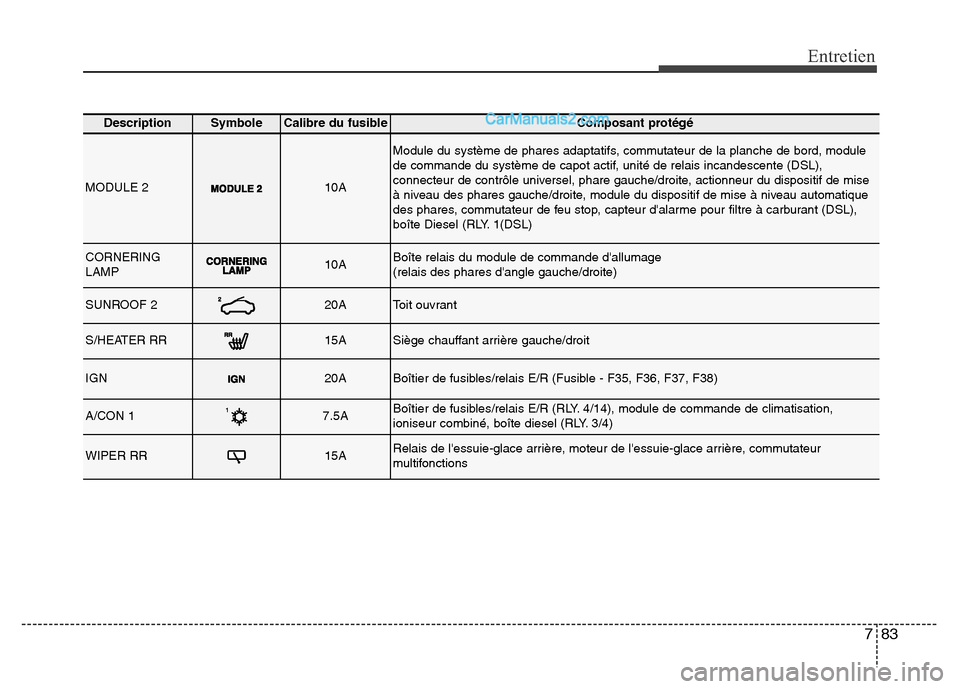

DescriptionSymbole Calibre du fusibleComposant protégé
MODULE 210A
Module du système de phares adaptatifs, commutateur de la planche de bord, module
de commande du système de capot actif, unité de relais incandescente (DSL),
connecteur de contrôle universel, phare gauche/droite, actionneur du dispositif de mise
à niveau des phares gauche/droite, module du dispositif de mise à niveau automatique
des phares, commutateur de feu stop, capteur d'alarme pour filtre à carburant (DSL),
boîte Diesel (RLY. 1(DSL)
CORNERING
LAMP 10ABoîte relais du module de commande d'allumage
(relais des phares d'angle gauche/droite)
SUNROOF 220AToit ouvrant
S/HEATER RR15ASiège chauffant arrière gauche/droit
IGN20ABoîtier de fusibles/relais E/R (Fusible - F35, F36, F37, F38)
A/CON 17.5ABoîtier de fusibles/relais E/R (RLY. 4/14), module de commande de climatisation,
ioniseur combiné, boîte diesel (RLY. 3/4)
WIPER RR15ARelais de l'essuie-glace arrière, moteur de l'essuie-glace arrière, commutateur
multifonctions

Entretien
84 7

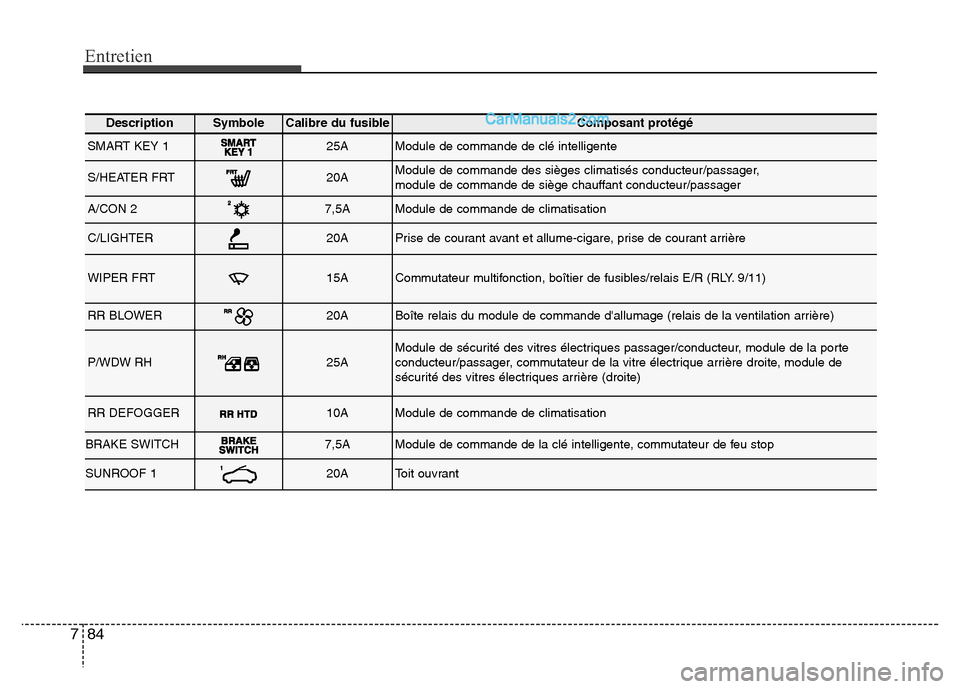

DescriptionSymbole Calibre du fusibleComposant protégé
SMART KEY 125AModule de commande de clé intelligente
S/HEATER FRT20AModule de commande des sièges climatisés conducteur/passager,
module de commande de siège chauffant conducteur/passager
A/CON 27,5AModule de commande de climatisation
C/LIGHTER20APrise de courant avant et allume-cigare, prise de courant arrière
WIPER FRT15ACommutateur multifonction, boîtier de fusibles/relais E/R (RLY. 9/11)
RR BLOWER20ABoîte relais du module de commande d'allumage (relais de la ventilation arrière)
P/WDW RH25AModule de sécurité des vitres électriques passager/conducteur, module de la porte
conducteur/passager, commutateur de la vitre électrique arrière droite, module de
sécurité des vitres électriques arrière (droite)
RR DEFOGGER10AModule de commande de climatisation
BRAKE SWITCH7,5AModule de commande de la clé intelligente, commutateur de feu stop
SUNROOF 120AToit ouvrant

785
Entretien

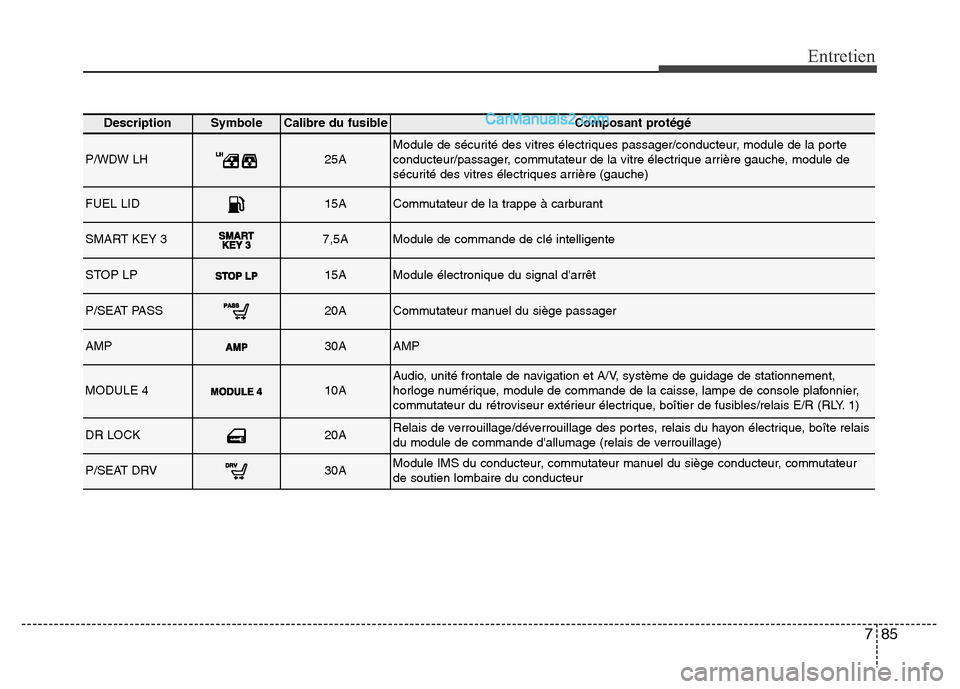

DescriptionSymbole Calibre du fusibleComposant protégé
P/WDW LH25AModule de sécurité des vitres électriques passager/conducteur, module de la porte
conducteur/passager, commutateur de la vitre électrique arrière gauche, module de
sécurité des vitres électriques arrière (gauche)
FUEL LID15ACommutateur de la trappe à carburant
SMART KEY 37,5AModule de commande de clé intelligente
STOP LP15AModule électronique du signal d'arrêt
P/SEAT PASS20ACommutateur manuel du siège passager
AMP30AAMP
MODULE 410AAudio, unité frontale de navigation et A/V, système de guidage de stationnement,
horloge numérique, module de commande de la caisse, lampe de console plafonnier,
commutateur du rétroviseur extérieur électrique, boîtier de fusibles/relais E/R (RLY. 1)
DR LOCK20ARelais de verrouillage/déverrouillage des portes, relais du hayon électrique, boîte relais
du module de commande d'allumage (relais de verrouillage)
P/SEAT DRV30AModule IMS du conducteur, commutateur manuel du siège conducteur, commutateur
de soutien lombaire du conducteur

Entretien
86 7

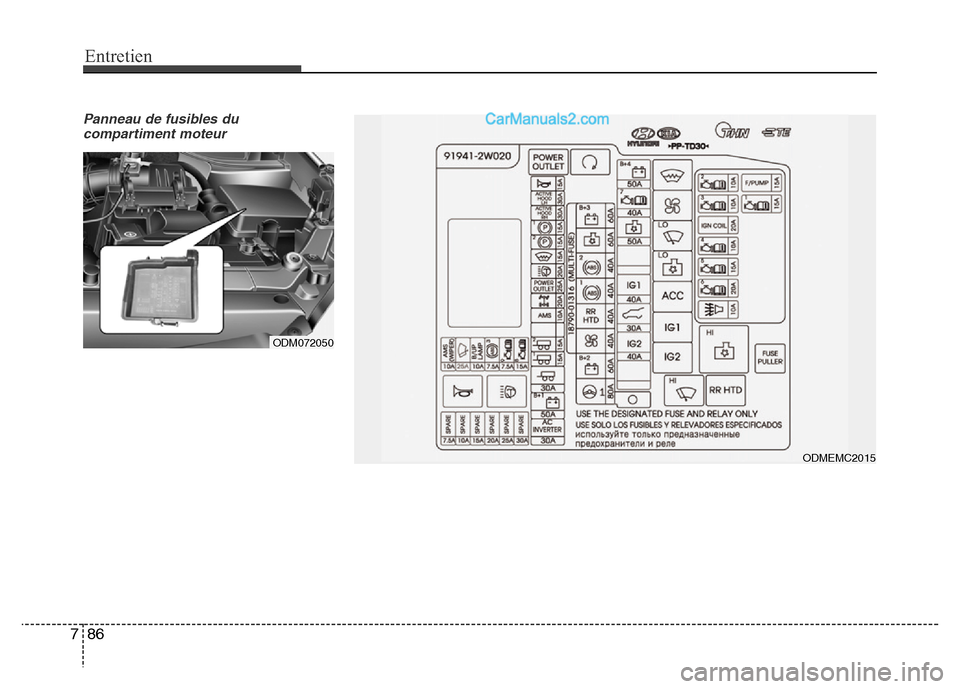

Panneau de fusibles du
compartiment moteur
ODM072050
ODMEMC2015
