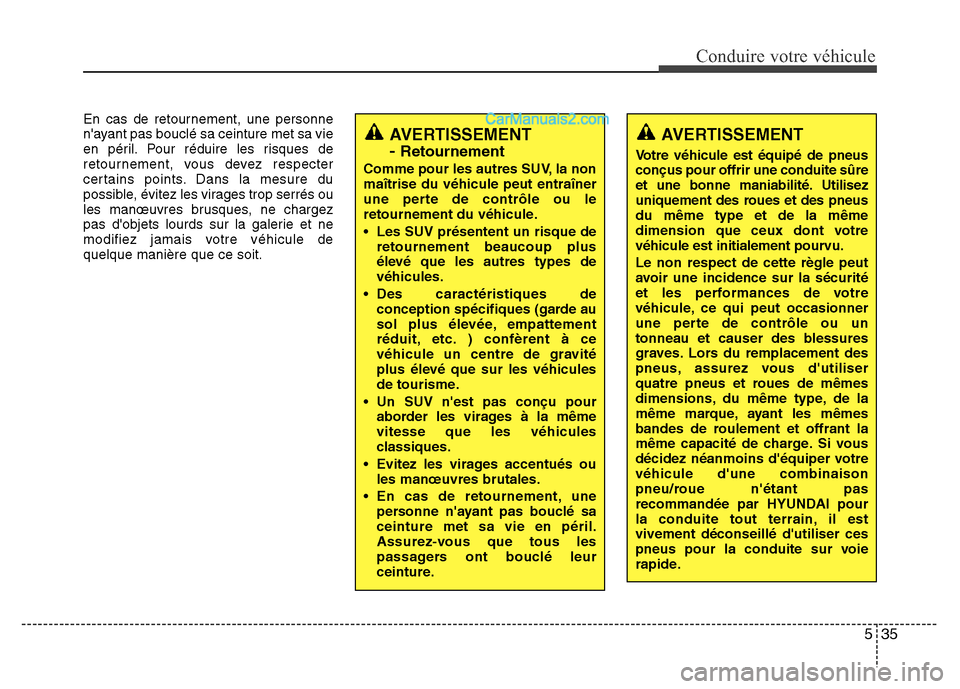

535
Conduire votre véhicule
En cas de retournement, une personne
n'ayant pas bouclé sa ceinture met sa vie
en péril. Pour réduire les risques de
retournement, vous devez respecter
certains points. Dans la mesure du
possible, évitez les virages trop serrés ou
les manœuvres brusques, ne chargez
pas d'objets lourds sur la galerie et ne
modifiez jamais votre véhicule de
quelque manière que ce soit.
AVERTISSEMENT
-
Retournement
Comme pour les autres SUV, la non
maîtrise du véhicule peut entraîner
une perte de contrôle ou le
retournement du véhicule.
• Les SUV présentent un risque de
retournement beaucoup plus
élevé que les autres types de
véhicules.
• Des caractéristiques de
conception spécifiques (garde au
sol plus élevée, empattement
réduit, etc. ) confèrent à ce
véhicule un centre de gravité
plus élevé que sur les véhicules
de tourisme.
• Un SUV n'est pas conçu pour
aborder les virages à la même
vitesse que les véhicules
classiques.
• Evitez les virages accentués ou
les manœuvres brutales.
• En cas de retournement, une
personne n'ayant pas bouclé sa
ceinture met sa vie en péril.
Assurez-vous que tous les
passagers ont bouclé leur
ceinture.
AVERTISSEMENT
Votre véhicule est équipé de pneus
conçus pour offrir une conduite sûre
et une bonne maniabilité. Utilisez
uniquement des roues et des pneus
du même type et de la même
dimension que ceux dont votre
véhicule est initialement pourvu.
Le non respect de cette règle peut
avoir une incidence sur la sécurité
et les performances de votre
véhicule, ce qui peut occasionner
une perte de contrôle ou un
tonneau et causer des blessures
graves. Lors du remplacement des
pneus, assurez vous d'utiliser
quatre pneus et roues de mêmes
dimensions, du même type, de la
même marque, ayant les mêmes
bandes de roulement et offrant la
même capacité de charge. Si vous
décidez néanmoins d'équiper votre
véhicule d'une combinaison
pneu/roue n'étant pas
recommandée par HYUNDAI pour
la conduite tout terrain, il est
vivement déconseillé d'utiliser ces
pneus pour la conduite sur voie
rapide.

Que faire en cas d’urgence
10 6

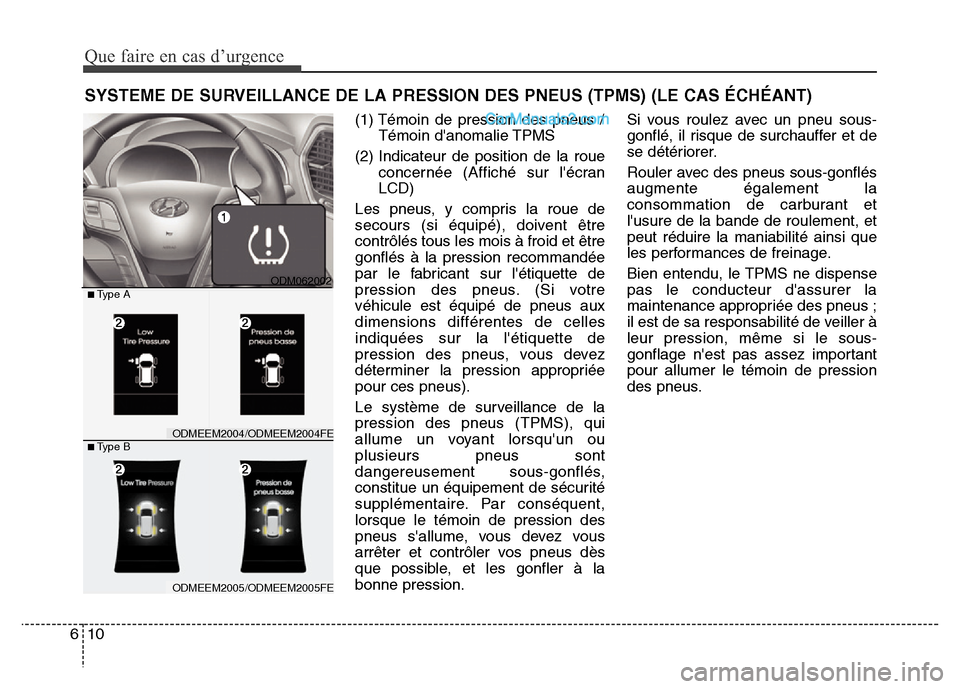

SYSTEME DE SURVEILLANCE DE LA PRESSION DES PNEUS (TPMS) (LE CAS ÉCHÉANT)
(1) Témoin de pression des pneus /
Témoin d'anomalie TPMS
(2) Indicateur de position de la roue
concernée (Affiché sur l'écran
LCD)
Les pneus, y compris la roue de
secours (si équipé), doivent être
contrôlés tous les mois à froid et être
gonflés à la pression recommandée
par le fabricant sur l'étiquette de
pression des pneus. (Si votre
véhicule est équipé de pneus aux
dimensions différentes de celles
indiquées sur la l'étiquette de
pression des pneus, vous devez
déterminer la pression appropriée
pour ces pneus).
Le système de surveillance de la
pression des pneus (TPMS), qui
allume un voyant lorsqu'un ou
plusieurs pneus sont
dangereusement sous-gonflés,
constitue un équipement de sécurité
supplémentaire. Par conséquent,
lorsque le témoin de pression des
pneus s'allume, vous devez vous
arrêter et contrôler vos pneus dès
que possible, et les gonfler à la
bonne pression.Si vous roulez avec un pneu sous-
gonflé, il risque de surchauffer et de
se détériorer.
Rouler avec des pneus sous-gonflés
augmente également la
consommation de carburant et
l'usure de la bande de roulement, et
peut réduire la maniabilité ainsi que
les performances de freinage.
Bien entendu, le TPMS ne dispense
pas le conducteur d'assurer la
maintenance appropriée des pneus ;
il est de sa responsabilité de veiller à
leur pression, même si le sous-
gonflage n'est pas assez important
pour allumer le témoin de pression
des pneus.
ODM062002■Type A
ODMEEM2004/ODMEEM2004FE■Type B
ODMEEM2005/ODMEEM2005FE

Que faire en cas d’urgence
34 6

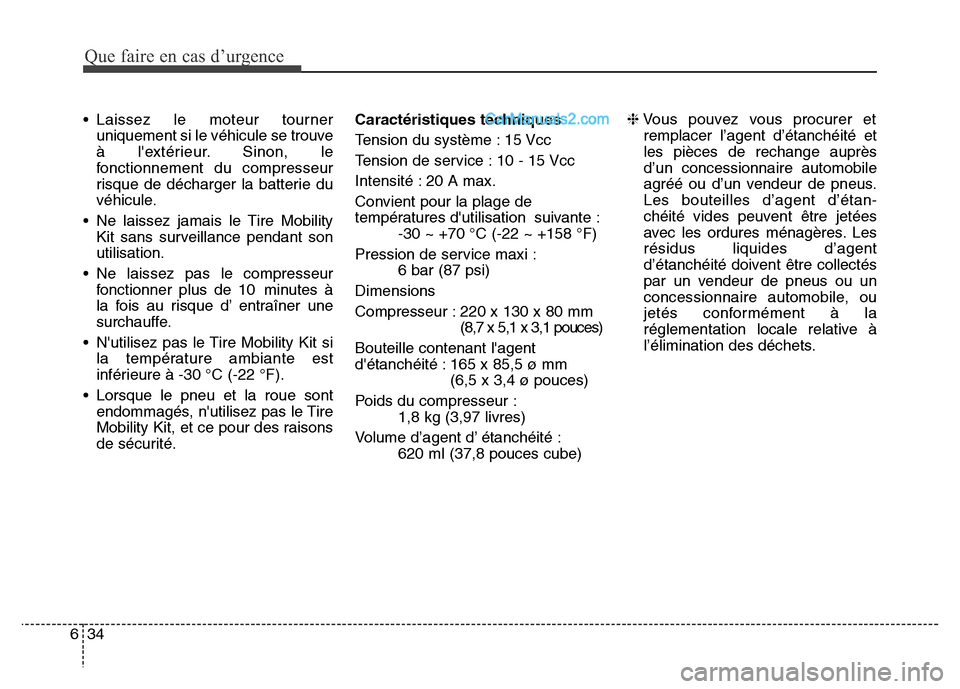

• Laissez le moteur tourner
uniquement si le véhicule se trouve
à l'extérieur. Sinon, le
fonctionnement du compresseur
risque de décharger la batterie du
véhicule.
• Ne laissez jamais le Tire Mobility
Kit sans surveillance pendant son
utilisation.
• Ne laissez pas le compresseur
fonctionner plus de 10 minutes à
la fois au risque d’ entraîner une
surchauffe.
• N'utilisez pas le Tire Mobility Kit si
la température ambiante est
inférieure à -30 °C (-22 °F).
• Lorsque le pneu et la roue sont
endommagés, n'utilisez pas le Tire
Mobility Kit, et ce pour des raisons
de sécurité.Caractéristiques techniques
Tension du système : 15 Vcc
Tension de service : 10 - 15 Vcc
Intensité : 20 A max.
Convient pour la plage de
températures d'utilisation suivante :
-30 ~ +70 °C (-22 ~ +158 °F)
Pression de service maxi :
6 bar (87 psi)
Dimensions
Compresseur : 220 x 130 x 80 mm
(8,7 x 5,1 x 3,1 pouces)
Bouteille contenant l'agent
d'étanchéité : 165 x 85,5 ø mm
(6,5 x 3,4 ø pouces)
Poids du compresseur :
1,8 kg (3,97 livres)
Volume d’agent d’ étanchéité :
620 ml (37,8 pouces cube)❈Vous pouvez vous procurer et
remplacer l’agent d’étanchéité et
les pièces de rechange auprès
d’un concessionnaire automobile
agréé ou d’un vendeur de pneus.
Les bouteilles d’agent d’étan-
chéité vides peuvent être jetées
avec les ordures ménagères. Les
résidus liquides d’agent
d’étanchéité doivent être collectés
par un vendeur de pneus ou un
concessionnaire automobile, ou
jetés conformément à la
réglementation locale relative à
l’élimination des déchets.

763
Entretien

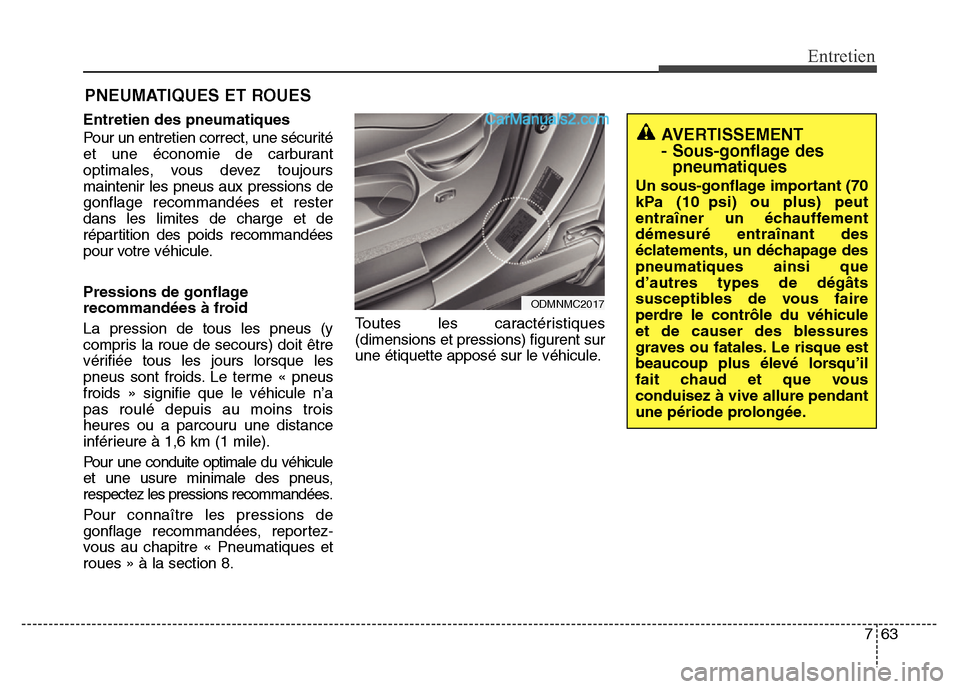

PNEUMATIQUES ET ROUES
Entretien des pneumatiques
Pour un entretien correct, une sécurité
et une économie de carburant
optimales, vous devez toujours
maintenir les pneus aux pressions de
gonflage recommandées et rester
dans les limites de charge et de
répartition des poids recommandées
pour votre véhicule.
Pressions de gonflage
recommandées à froid
La pression de tous les pneus (y
compris la roue de secours) doit être
vérifiée tous les jours lorsque les
pneus sont froids. Le terme « pneus
froids » signifie que le véhicule n’a
pas roulé depuis au moins trois
heures ou a parcouru une distance
inférieure à 1,6 km (1 mile).
Pour une conduite optimale du véhicule
et une usure minimale des pneus,
respectez les pressions recommandées.
Pour connaître les pressions de
gonflage recommandées, reportez-
vous au chapitre « Pneumatiques et
roues » à la section 8.Toutes les caractéristiques
(dimensions et pressions) figurent sur
une étiquette apposé sur le véhicule.
AVERTISSEMENT
- Sous-gonflage des
pneumatiques
Un sous-gonflage important (70
kPa (10 psi) ou plus) peut
entraîner un échauffement
démesuré entraînant des
éclatements, un déchapage des
pneumatiques ainsi que
d’autres types de dégâts
susceptibles de vous faire
perdre le contrôle du véhicule
et de causer des blessures
graves ou fatales. Le risque est
beaucoup plus élevé lorsqu’il
fait chaud et que vous
conduisez à vive allure pendant
une période prolongée.
ODMNMC2017

769
Entretien

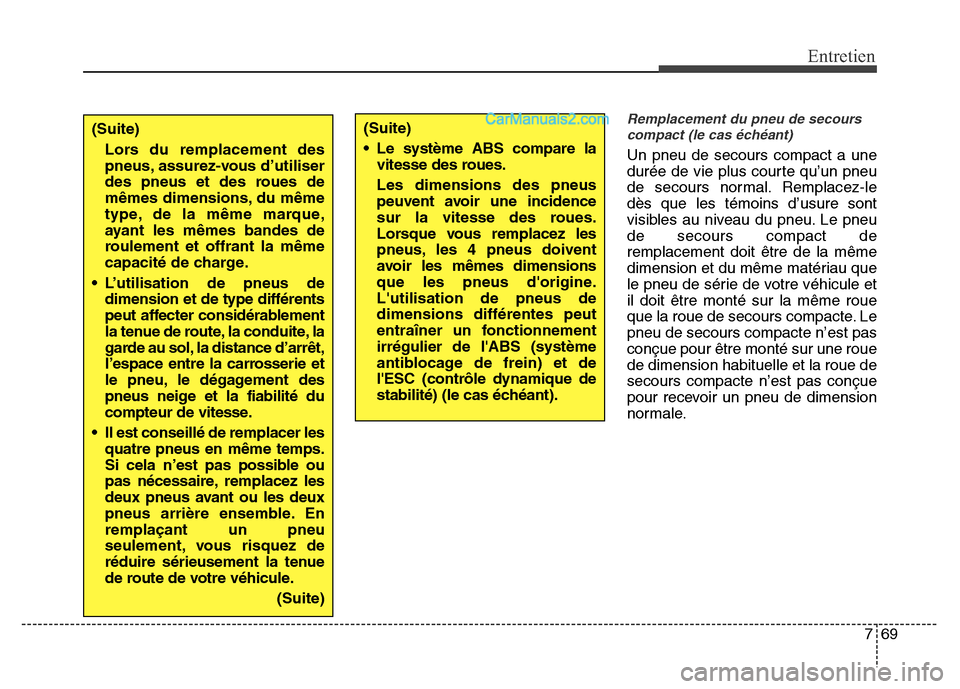

Remplacement du pneu de secours
compact (le cas échéant)
Un pneu de secours compact a une
durée de vie plus courte qu’un pneu
de secours normal. Remplacez-le
dès que les témoins d’usure sont
visibles au niveau du pneu. Le pneu
de secours compact de
remplacement doit être de la même
dimension et du même matériau que
le pneu de série de votre véhicule et
il doit être monté sur la même roue
que la roue de secours compacte. Le
pneu de secours compacte n’est pas
conçue pour être monté sur une roue
de dimension habituelle et la roue de
secours compacte n’est pas conçue
pour recevoir un pneu de dimension
normale.
(Suite)
• Le système ABS compare la
vitesse des roues.
Les dimensions des pneus
peuvent avoir une incidence
sur la vitesse des roues.
Lorsque vous remplacez les
pneus, les 4 pneus doivent
avoir les mêmes dimensions
que les pneus d'origine.
L'utilisation de pneus de
dimensions différentes peut
entraîner un fonctionnement
irrégulier de l'ABS (système
antiblocage de frein) et de
l'ESC (contrôle dynamique de
stabilité) (le cas échéant).(Suite)
Lors du remplacement des
pneus, assurez-vous d’utiliser
des pneus et des roues de
mêmes dimensions, du même
type, de la même marque,
ayant les mêmes bandes de
roulement et offrant la même
capacité de charge.
• L’utilisation de pneus de
dimension et de type différents
peut affecter considérablement
la tenue de route, la conduite, la
garde au sol, la distance d’arrêt,
l’espace entre la carrosserie et
le pneu, le dégagement des
pneus neige et la fiabilité du
compteur de vitesse.
• Il est conseillé de remplacer les
quatre pneus en même temps.
Si cela n’est pas possible ou
pas nécessaire, remplacez les
deux pneus avant ou les deux
pneus arrière ensemble. En
remplaçant un pneu
seulement, vous risquez de
réduire sérieusement la tenue
de route de votre véhicule.
(Suite)

Entretien
70 7

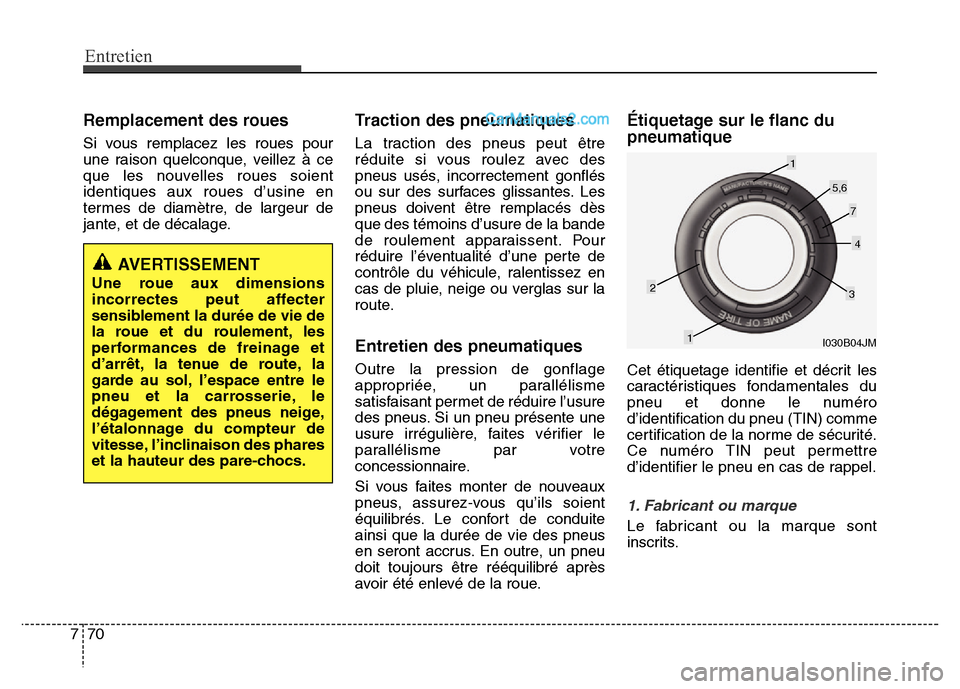

Remplacement des roues
Si vous remplacez les roues pour
une raison quelconque, veillez à ce
que les nouvelles roues soient
identiques aux roues d’usine en
termes de diamètre, de largeur de
jante, et de décalage.
Traction des pneumatiques
La traction des pneus peut être
réduite si vous roulez avec des
pneus usés, incorrectement gonflés
ou sur des surfaces glissantes. Les
pneus doivent être remplacés dès
que des témoins d’usure de la bande
de roulement apparaissent. Pour
réduire l’éventualité d’une perte de
contrôle du véhicule, ralentissez en
cas de pluie, neige ou verglas sur la
route.
Entretien des pneumatiques
Outre la pression de gonflage
appropriée, un parallélisme
satisfaisant permet de réduire l’usure
des pneus. Si un pneu présente une
usure irrégulière, faites vérifier le
parallélisme par votre
concessionnaire.
Si vous faites monter de nouveaux
pneus, assurez-vous qu’ils soient
équilibrés. Le confort de conduite
ainsi que la durée de vie des pneus
en seront accrus. En outre, un pneu
doit toujours être rééquilibré après
avoir été enlevé de la roue.
Étiquetage sur le flanc du
pneumatique
Cet étiquetage identifie et décrit les
caractéristiques fondamentales du
pneu et donne le numéro
d’identification du pneu (TIN) comme
certification de la norme de sécurité.
Ce numéro TIN peut permettre
d’identifier le pneu en cas de rappel.
1. Fabricant ou marque
Le fabricant ou la marque sont
inscrits.
I030B04JM
1
1
23
4
5,6
7
AVERTISSEMENT
Une roue aux dimensions
incorrectes peut affecter
sensiblement la durée de vie de
la roue et du roulement, les
performances de freinage et
d’arrêt, la tenue de route, la
garde au sol, l’espace entre le
pneu et la carrosserie, le
dégagement des pneus neige,
l’étalonnage du compteur de
vitesse, l’inclinaison des phares
et la hauteur des pare-chocs.

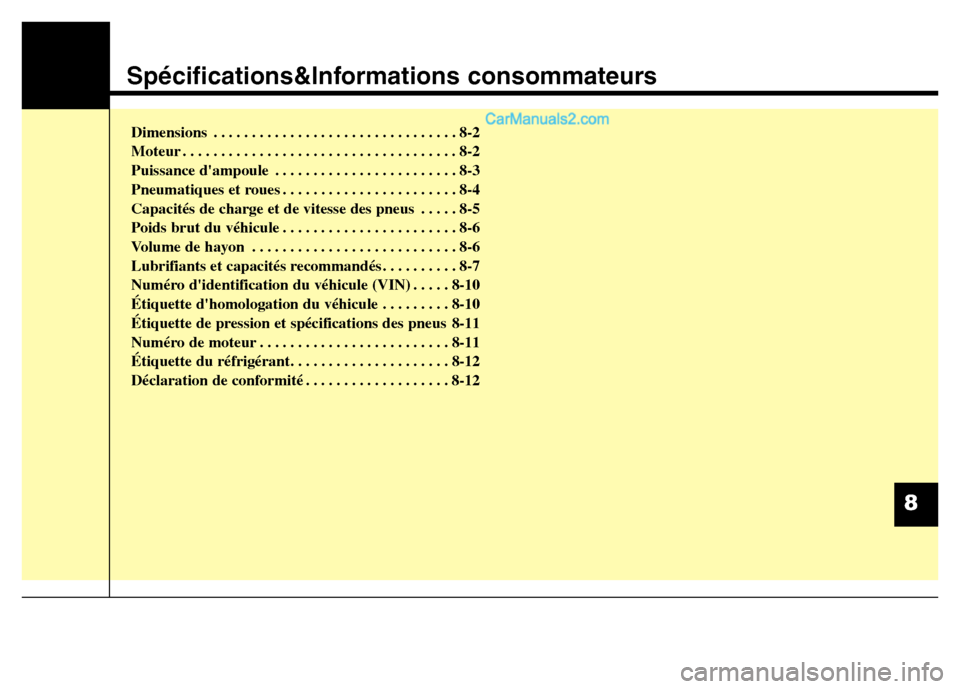

Spécifications&Informations consommateurs
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Puissance d'ampoule . . . . . . . . . . . . . . . . . . . . . . . . 8-3
Pneumatiques et roues . . . . . . . . . . . . . . . . . . . . . . . 8-4
Capacités de charge et de vitesse des pneus . . . . . 8-5
Poids brut du véhicule . . . . . . . . . . . . . . . . . . . . . . . 8-6
Volume de hayon . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
Lubrifiants et capacités recommandés . . . . . . . . . . 8-7
Numéro d'identification du véhicule (VIN) . . . . . 8-10
Étiquette d'homologation du véhicule . . . . . . . . . 8-10
Étiquette de pression et spécifications des pneus 8-11
Numéro de moteur . . . . . . . . . . . . . . . . . . . . . . . . . 8-11
Étiquette du réfrigérant. . . . . . . . . . . . . . . . . . . . . 8-12
Déclaration de conformité . . . . . . . . . . . . . . . . . . . 8-12
8

Spécifications&Informations consommateurs
2 8
*1: Avec galerie
DIMENSIONS
Contenu mm (pouces)
Longueur hors tout 4 690 (184,64)
Largeur hors tout 1 880 (74,01)
Hauteur hors tout 1 680 (66,14) / 1 690 (66,53) *
1
Voie avant235/65 R17 1 633 (64,29)
235/60 R18 1 628 (64,09)
235/55 R19 1 628 (64,09)
Voie arrière235/65 R17 1 644 (67,72)
235/60 R18 1 639 (64,52)
235/55 R19 1 639 (64,52)
Empattement 2 700 (106,29)
MOTEUR
Contenu Essence Theta II 2,4 Essence Lambda II 3,3 Diesel R2,0Diesel R2,2
Cylindrée cc
(pouces cube) 2 359
(143,95)3 342
(203,94)1 995
(121,74)
2 199
(134,19)
Alésage x course mm
(pouce)88x97
(3,46X3,81)92x83,8
(3,62X3,29)84x90
(3,30X3,54)
85.4x96
(3,34X3,77)
Ordre d'allumage 1-3-4-2 1-2-3-4-5-6 1-3-4-2
1-3-4-2
Nombre de cylindres 4, En ligne V-Type 4, En ligne
4, En ligne
