2013 CITROEN C4 PICASSO InstruktionsbÖcker (in Swedish)

7
SNABBGUIDE
Genom att öppna bakrutan går det lätt
att komma åt saker i bagageutrymmet
även om bilen är parkerad nära en vägg
eller ett annat fordon.


Öppningsbar bakruta

Öppna



)
Tryck på reglage 2
. Ta tag i urta-
get 4
i linje med bakrutetorkaren för
att öppna.


Stänga



)
Sänk ned bakrutan.



90


)
Tryck på reglage 1
.
Det går inte att öppna bakluckan om
bakrutan redan är öppen.


)
Sänk ned bakluckan genom att använ-
da något av de bägge handtagen 3
,
som sitter invändigt på bakluckans
klädsel.

)

När jämviktspunkten passerats kan du
släppa handtaget och låta bakluckan
stängas av sig själv (följ inte med i
rörelsen och bromsa inte luckan).

Last: max 22 kg.

Moduboxen består av en löstagbar
vagn och en mjuk väska som kan an-
vändas separat, beroende på behov.



112

ÖPPNA


Öppna bakluckan

Stänga bakluckan
Modubox
(CITROËN C4 Picasso)

8
SNABBGUIDE

CITROËN
Grand C4 Picasso

Mobil
lampa
Luftfjädring bak

Gör det möjligt att justera
bagagetröskelns höjd Komma åt
reservhjulet

Sats för provisorisk däckreparation

Beroende på utrustning fi nns satsen under golvet i bagageutrymmet eller under luckan på vänster sida
av golvet i den andra sätesraden (luckan öppnas genom att skruven vrids ett kvarts varv).
Satsen är ett komplett system för provisorisk reparation som består av kompressor och tätningsmedel. Utdragbart insynsskydd Insynsskydd i två
delar
Mobil lampa


111


11 2



187



171



183


116
CITROËN
C4 Picasso

BAGAGEUTRYMME

Se också avsnittet "Praktisk information - Byta hjul".



186

9
SNABBGUIDE

Manuell elstyrd växellåda med
6 växlar
Med den här växellådan kan växlingen
skötas helautomatiskt, manuellt eller
både automatiskt och sekventiellt, med
hjälp av paddlarna på ratten.



149


Fartbegränsare/farthållare
Funktionen ger dig möjlighet att styra
bilens hastighet med hjälp av ett in-
ställt värde.



162, 164

Elmanövrerad parkeringsbroms
Med den här funktionen kan parkerings-
bromsen dras åt och lossas automatiskt
eller manuellt med parkeringsbroms-
reglaget.



139


Doftsystem
Systemet sprider en doft som du själv
valt i hela kupén tack vare systemets
placering i ventilationen.



65


Komfortbelysning
Detta fi ltrerade ljus i kupen ökar sikten
inne i bilen när det är mörkt.



104


PÅ INSIDAN

10
SNABBGUIDE
FÖRARPLATS

11
SNABBGUIDE

8.
Reglage:


- Nollställning av trippmätaren

- Belysningsreostat

9.
Visning av indikeringar (med
multifunktionsdisplay MyWay eller
NaviDrive)

10.
Elmanövrerad parkeringsbroms

11 .
Instrumenttavla

12.
Varningsblinkers

13.
Reglagepanel:


- Nöd- eller assistanssamtal

- Avåkningsvarnare

14.
Reglage för urkoppling av ESP

15.
Rattlås/tändningslås

16.
Reglage för multifunktionsdisplay
(på ratten)

17.
Signalhorn


1.
Reglage:


- Belysning

- Blinkers

- Dimljus fram och bak

2.
Paddlar för manuell elstyrd
växellåda med 6 växlar eller
automatlåda

3.
Reglage (på ratten) för farthållare
och fartbegränsare

4.
Kontrollampor för signalering

5.
Reglage för ljud- och
telematikanläggning (på ratten)

6.
Växelväljare för elstyrd manuell
växellåda med 6 växlar eller
automatlåda

7.
Reglage:


- Vindrutetorkare

- Spolare

- Bakrutetorkare

- Färddator
FÖRARPLATS


18.
Reglage för tillvalsfunktioner
(på ratten)

19.
Lucka till säkringsboxar

20.
Reglage:


- Bränslelucka

- Parkeringshjälp fram och bak

- Stop & Start

- Urkoppling av rörelselarmet

- Strålkastarinställning

21.
Öppna motorhuven

22.
Backspegelreglage

12
SNABBGUIDE

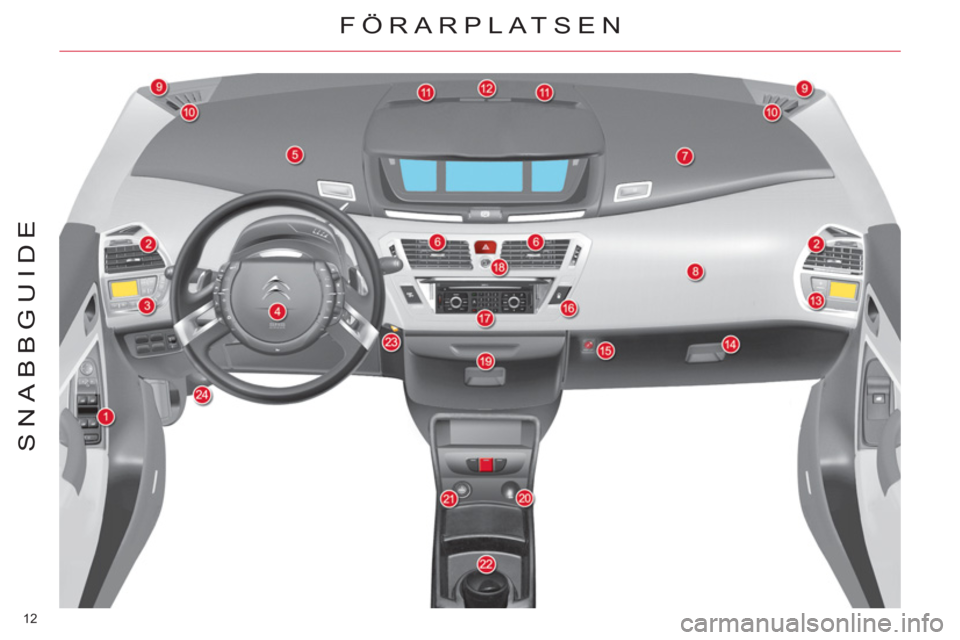

FÖRARPLATSEN

13
SNABBGUIDE
FÖRARPLATSEN




1.
Reglage:


- Fönsterhissar

- Barnlås

2.
Munstycke för borttagning av is och
imma på sidoruta
Sidomunstycke

3.
Reglage för luftkonditionering på
förarsidan

4.
Frontkrockkudde på förarsidan

5.
Övre förvaringsfack på vänster sida

6.
Luftmunstycken i mitten

7.
Övre förvaringsfack på höger sida

8.
Frontkrockkudde på
passagerarsidan

9.
Högtalare (tweeter) (höger och
vänster)
10.
Munstycke för borttagning av is och
imma på sidorutan längst fram

11 .
Munstycke för borttagning av is och
imma på vindrutan

12.
Givare för solinstrålning

13.
Reglage för luftkonditionering på
passagerarsidan

14.
Undre handskfack:


- Förvaring doftpatron

- Diverse förvaringsutrymmen

15.
Nyckelkontakt:


- In-/urkoppling av främre
krockkudde på passagerarsidan

16.
Centrallåsreglage
17.
Ljud- och telematikanläggning

18.
Doftsystem

19.
Kylt förvaringsfack

20.
USB-uttag (eller plugg)

21.
12 V-uttag eller cigarrettändare

22.
Löstagbar askkopp

23.
Reglage för komfortbelysning

24.
Rattinställningsreglage

14
SNABBGUIDE

Inställning av ratten

Ratten kan ställas in i höjd- och djupled.
Lås upp ratten genom att dra reglage A

åt dig.
Justera rattens inställning och lås den se-
dan genom att trycka reglaget i botten.



77
Den anpassar sig automatiskt och grad-
vis mellan dag- och mörkerkörning.
Funktionen är aktiv när tändningen är
påslagen.
Från förarplatsen kan du välja sidospegel
genom att fl ytta reglage 1
till vänster eller
till höger. Sedan justeras sidospegeln i de
fyra riktningarna med reglage 2
.
Borttagning av is och imma på sido-
speglarna sker samtidigt som på bak-
rutan.



105



76

Av säkerhetsskäl får dessa åtgärder
inte utföras under färd.
Den här spegeln 1
används för att hålla
ett öga på passagerarna bak i fordonet.
Den kan fällas för att undvika bländ-
ning.

Fällning av sidospeglar

Vid parkering kan sidospeglarna fällas
manuellt eller elektriskt.
SITTA BEKVÄMT

Invändig backspegel med
automatiskt bländningsskydd
Inställning av sidospeglarna




77



Spegel för övervakning av barn
