2013 CITROEN C4 PICASSO InstruktionsbÖcker (in Swedish)

DIN INSTRUKTIONSBOK FINNS

PÅ INTERNET!


CITROËN erbjuder dig möjligheten att läsa
bilens instruktionsbok på Internet. Tjänsten är
gratis och mycket enkel att använda. Förutom
äldre utgåvor hittar du naturligtvis också de
senaste uppdateringarna.
Gå in på http://service.citroen.com
:
1|
Välj språk.
Klicka på länken i fältet "För privatpersoner" för att konsultera
instruktionsbok, servicebok och garantihäfte. Ett fönster öppnas och
där hittar du alla instruktionsböcker.
Välj bilmodell, version och instruktionsbokens utgivningsdatum.
Klicka sedan på den rubrik som intresserar dig.
2|
3 |
4 |

Beroende på utrustningsnivå, version och
särskilda villkor i försäljningslandet har din
bil försetts med en del av utrustningarna
som beskrivs i denna instruktionsbok.
Montering av en utrustning eller ett elektriskt tillbehör som inte godkänts av CITROËN
kan leda till funktionsfel i bilens elsystem.
Var vänlig och ta hänsyn till detta och ta
kontakt med en CITROËN-återförsäljare
som kan presentera godkända utrustningar
och tillbehör.

I alla delar av världen kan CITROËN erbjuda
ett mycket brett modellprogram.
Vi har en lång historia
av tekniska framsteg och innovationer.
Vi tackar för förtroendet och gratulerar till ditt val.


God färd!

Viktig information...


Sätt dig tillrätta i bilen
och bekanta dig med alla
funktioner och reglage som
kommer att göra dina bilturer
bekväma och angenäma.

Förklaring

varning som rör säkerheten

rekommendationer som rör miljöskydd

hänvisning till angiven sida

INNEHÅLL
2
Monokrom display A 45Monokrom display C 47Färgdisplay MyWay 50Färgdisplay NaviDrive 52Färddator 53
■■■■■
II - MULTIFUNKTIONSDISPLAYER45 Î55
Ventilation 56Manuell luftkonditionering 58Automatisk luftkonditionering 60Doftsystem 65Framsäten 67Baksäten 70Säteskonfi gurationer 75Backspeglar 76Inställning av ratten 77
■■■■■■■■■
III - KOMFORT 56Î77
Nyckel med fjärrkontroll 78Starta bilen 81Larm 84Fönsterhissar 86Dörrar 88Bagageutrymme 90Öppningsbar bakruta 90Panoramaglastak 91Bränsletank 92
■■■■■■■■■
IV - ÖPPNA OCH STÄNGA 78Î93
Belysningsreglage 94LED-ljus 96Varselljus 96Automatisk tändning av ljusen 97Strålkastarinställning 98Adaptiva strålkastare 99Torkarreglage 100Automatisk torkning 101Taklampor 103Komfortbelysning 104
■■■■■■■■■■
V - SIKT 94 Î 104
Inredning 105Handskfack 106Skyddsmattor 108Inredning i bagageutrymmet 111Bagagenät 115Portabel lampa 116
■■■■■■
VI - INREDNINGI BILEN105 Î 116
Instrumenttavlor 31Kontrollampor 33Indikatorer 42
■■■
SNABBGUIDE 4 Î30
I - INSTRUMENTTAVLAN31 Î44
Bilbarnstolar 117ISOFIX-barnstolar 122
Barnlås 125
■■■
VII - BARNSÄKERHET11 7Î125
EcoDriving 29■

INNEHÅLL
3
Blinkersljus 126Varningsblinkers 126Signalhorn 126Däcktrycksvarnare 127Bilens olika bromssystem 128Säkerhetssystem 129Assistans- eller nödsamtal 130Säkerhetsbälten 131Krockkuddar 135
■■■■■■■■■
VIII-SÄKERHET 126Î138
Elmanövrerad parkeringsbroms 139Backstarthjälp 146Manuell växellåda 147Växlingsindikator 148Elstyrd manuell växellåda med 6 växlar 149Stop & Start 153Automatlåda 156Fast rattnavpanel 160Fartbegränsare 162Farthållare 164Parkeringsplatssensor 166Avåkningsvarnare 168Parkeringshjälp 169Luftfjädring 171
■■■■■
■■■■■■■■■
IX - KÖRNING 139Î172
Motorhuv 174
Bränslestopp (diesel) 176Bensinmotorer 177Dieselmotorer 178Kontroll av nivåerna 179Kontroller 181
■■■■■■
X - KONTROLLER 173Î 182
Sats för provisorisk
däckreparation 183Byta hjul 186Byta en lampa 190Byta en säkring 19712 V-batteri 203Energisparläge 206Bogsera bilen 207Dragkrok för släpvagn 209Lastbågar 210Snöskydd 210Tillbehör 211
■
■■■■■■■■■■
XI - PRAKTISK INFORMATION 183Î 212
Bensinmotorer 213Vikter bensinfordon 214Dieselmotorer 215Vikter dieselbilar 217Vikter bensin-/dieselbilar,
version N1 221Mått 223Identifi ering 226
■■■■■
■■
XII - TEKNISKA DATA 213 Î226

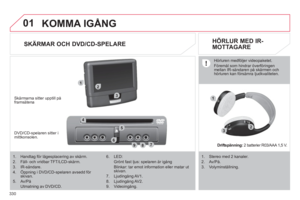

Nöd- eller assistanssamtal 227NaviDrive 231MyWay 275Bilradio 307Videoutrustning 329
■■■■■
AUDIO OCHTELEMATIK 227Î336

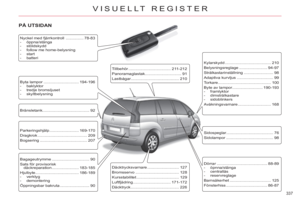

VISUELLTREGISTER337 Î 341
ALFABETISKT REGISTER342 Î 348

4
SNABBGUIDE

Adaptivt kurvljus med xenon-lampor

Detta system låter ljusknippet följa
vägens riktning.



99
Parkeringshjälp fram/bak

Givare som sitter i stötfångarna iden-
tifi erar eventuella hinder.



169

Parkeringsplatssensor

Detta system mäter storleken på ledi-
ga parkeringsplatser mellan två bilar
eller hinder.



166

PÅ UTSIDAN


Stop & Start

Det här systemet ställer tillfälligt mo-
torn i viloläge under de faser då bilen
står stilla (rött ljus, köbildning etc.).
Motorn startar automatiskt igen när
du vill köra iväg.
Stop & Start sänker bränsleförbruk-
ningen, minskar de förorenande ut-
släppen och har lägre ljudnivå när
bilen står stilla.



153

5
SNABBGUIDE

Panoramaglastak




91

Öppningsbar bakruta




90

Luftfjädring
bak

Luftfjädringen bak höjer körkomforten
och ser till att vagnhöjden är konstant,
oavsett hur du lastar bilen.



171

Yttre sidolampor

Lyser upp området framför dörrarna
på förar- och passagerarsidan.



98
Sidospeglar

Elektriskt fällbara.
Automatisk vinkling vid backnings-
manövrer.



76

PÅ UTSIDAN

6
SNABBGUIDE


A.
Centrallås.

B.
Upplåsning.

C.
Fjärrbelysning.

D.
Ut-/infällning av nyckeln.

Tryck på reglage A
som sitter på regla-
gepanelen till vänster om förarplatsen.
Luckan öppnas automatiskt och full-
ständigt.
Stick in munstycket så att metallventi-
len B
öppnas.
Tryck på tankluckan för att stänga den
igen.

När tändningen slagits ifrån är reg-
lage A
aktivt i några minuter. Om det
behövs kan tändningen slås på igen
för att aktivera reglaget.
Motorhuvsstötta:
knäpp loss stöttan
och vrid den för att sätta fast den i ur-
taget.



78



Öppna/stänga motorhuven

För att låsa upp ska du först dra regla-
get under instrumentbrädan mot dig.



174



92



Selektiv öppning

Via multifunktionsdisplayen kan du
ange hur du vill låsa upp bilen med
fjärrkontrollen:


- antingen alla dörrar och bakluckan
samtidigt,

- eller endast förardörren med den
första tryckningen, sedan alla öv-
riga dörrar och bakluckan med en
andra tryckning.

Stäng så här:
sätt tillbaka motor-
huvsstöttan på sin plats, sänk ner
motorhuven och tryck bestämt
igen den i slutet av rörelsen.
ÖPPNA

Nyckel med fjärrkontroll
Bränsletank


Volym: ca 60 liter.
