2013 CITROEN C4 PICASSO InstruktionsbÖcker (in Swedish)

V
103

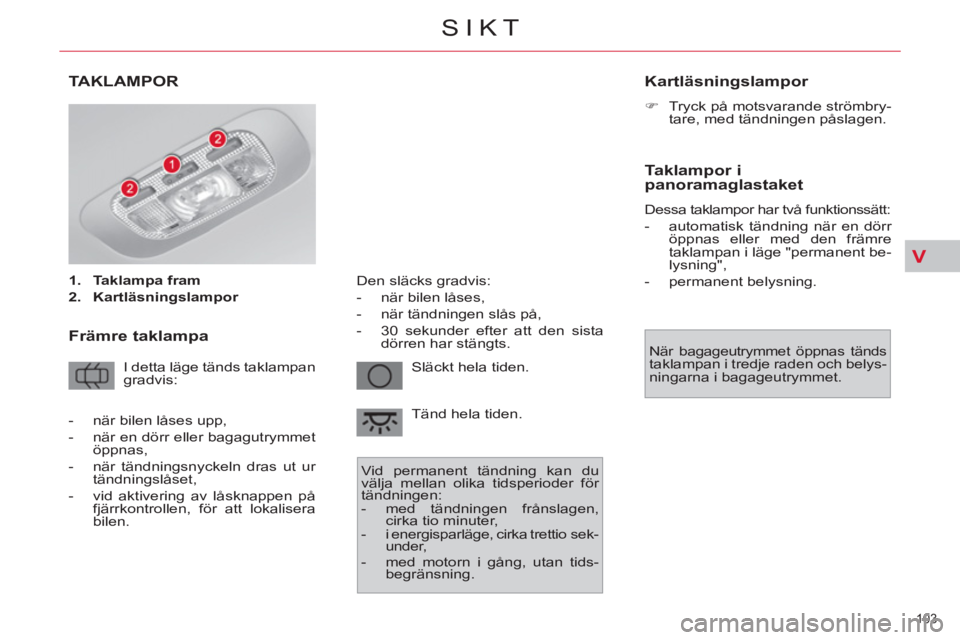

SIKT
TAKLAMPOR


1.
Taklampa fram


2.
Kartläsningslampor




Främre taklampa

I detta läge tänds taklampan
gradvis: Släckt hela tiden.
Tänd hela tiden.
Vid permanent tändning kan du
välja mellan olika tidsperioder för
tändningen:


- med tändningen frånslagen,
cirka tio minuter,

- i energisparläge, cirka trettio sek-
under,

- med motorn i gång, utan tids-
begränsning.


- när bilen låses upp,

- när en dörr eller bagagutrymmet
öppnas,

- när tändningsnyckeln dras ut ur
tändningslåset,

- vid aktivering av låsknappen på
fjärrkontrollen, för att lokalisera
bilen. Den släcks gradvis:


- när bilen låses,

- när tändningen slås på,

- 30 sekunder efter att den sista
dörren har stängts.


Kartläsningslampor



)
Tryck på motsvarande strömbry-
tare, med tändningen påslagen.



Taklampor i
panoramaglastaket
Dessa taklampor har två funktionssätt:


- automatisk tändning när en dörr
öppnas eller med den främre
taklampan i läge "permanent be-
lysning",

- permanent belysning.


När bagageutrymmet öppnas tänds taklampan i tredje raden och belys-
ningarna i bagageutrymmet.

V
104
SIKT
BELYSNINGSPAKET

Komfortbelysning

Funktionen aktiverar de ljuskällor
som fi nns under instrumentbrädan,
nära de invändiga dörrhandtagen
och i taket.
Funktionssätt
Med detta bakgrundsbelysta reg-
lage som sitter nära ratten under
instrumentbrädan kan du koppla in
eller ur belysningen och även ställa
in ljusstyrkan.
Gör så här för att öka
ljusstyrkan:


)
Tryck till höger på reglaget, tills
du erhåller önskad ljusstyrka.
Gör så här för att minska
ljusstyrkan:


)
Tryck till vänster på reglaget, tills
du erhåller önskad ljusstyrka.
Inställningen sparas i ett minne när
tändningen stängs av.


Inre instegsbelysning

När bilen låses upp med fjärrkontrol-
len eller nyckeln tänds belysningen i
benutrymmena samt tak- och kom-
fortbelysningen i ca 30 sekunder.
Denna funktion kan inte kopplas ur.


Förvaringsfack i framdörrarna
med automatisk belysning

Belysningen i dörrarnas förvarings-
fack tänds automatiskt när du sticker
in handen i dem.
Den släcks några sekunder efter att
du dragit tillbaka handen.

Läslampor på framsätenas
ryggstöd

Läslampor fi nns integrerade i rygg-
stöden på framsätena bakom bor-
den. De är tillgängliga då borden är
nerfällda.


)
Tryck på knappen "On/Off" för
att tända eller släcka läslampan. Denna belysning kan tändas när posi-
tionsljusen är tända (vid mörkerkörning)
och sprider ett dämpat ljus i kupén.

VI
105
INREDNING I BILEN
SKJUTBART SOLSKYDD

Skjutbara soljalusier

Vertikala solskydd

Soljalusierna är förlängda med verti-
kala solskydd.
Fäll ned det vertikala solskyddet, för
att undvika att bli bländad framifrån.
Om du blir bländad via dörrutorna
kan det vertikala solskyddet lossas
från sitt fäste i mitten och vridas utåt
i sidled.
Sätt inte fast eller häng upp tunga
föremål i soljalusiets glidskena.
FÖNSTER FÖR ELEKTRONISK BETALNINGAV VÄGTULLAR/PARKERING

Anordning för placering av betalkort
för vägtullar och/eller parkering.
Dessa fönster befi nner sig på ömse
sidor om den invändiga övervak-
ningsspegelns fäste.
Det är två områden i den värmeiso-
lerande vindrutan som inte är refl ek-
terande.






Spegel för övervakning av
barn
Den värmeisolerande vindrutan be-
gränsar uppvärmningen av kupén
genom att dämpa (de ultravioletta)
solstrålarnas verkan. Det refl ekte-
rande skiktet som den består av
stoppar även vissa radioelektriska
signaler.
En spegel för övervakning av barnen fi nns placerad ovanför den invändi-
ga backspegeln. Med den kan man
övervaka passagerarna bak i fordo-
net eller underlätta samtal mellan
passagerarna fram och bak, utan att
ändra backspegelns inställning och
utan att vända sig om.
Den kan också fällas för att undvika
bländning. Med de skjutbara soljalusierna kan
du skydda dig mot för starkt ljus och
solsken. De är manuellt reglerbara.


)
Skjut soljalusiet till önskat läge
genom att dra i område A
.
Solskydden har ett låssystem på
mittfästet när soljalusiet dras ut. För
att ta bort eller sätta tillbaka solskyd-
det i sitt mittfäste måste det hållas
vertikalt.

VI
106
INREDNING I BILEN
ÖVRE FÖRVARINGSFACK

Du har stora förvaringsfack i övre
delen av instrumentbrädan, både på
förar- och passagerarsidan.


)
Öppna facket genom att trycka
på knappen i den undre vinkeln.

)
Stäng facket genom att fälla ned
locket tills du hör ett klick.
HANDSKFACK MED BELYSNING

Facket är avsett för förvaring av en
vattenfl aska, bilhandlingarna etc.
Locket har olika förvaringsmöjlighe-
ter som är avsedda för en penna, ett
par glasögon, mynt, kartor, en burk,
doftpatroner...


)
Lyft upp handtaget för att öppna
handskfacket och sänk ner locket.
Belysningen tänds automatiskt i
handskfacket då locket öppnas.
HANDSKFACK MED
KYLNING

Facket ger kylning via ett ventila-
tionsmunstycke som kan stängas
manuellt.
Del är direkt förbundet med luftkon-
ditioneringen i fordonet och blåser
sval luft, oavsett inställning i kupén.
Kylningen i handskfacket fungerar
endast med motorn igång och luft-
konditioneringen aktiverad.

Av säkerhetsskäl ska handsk-
facket vara stängt under färd. Av säkerhetsskäl ska de
övre förvaringsfacken vara
stängda under färd.

VI
107
INREDNING I BILEN
KYLFACKMITTKONSOL
Mittkonsolen innehåller, beroende
på version:


- två burkhållare,

- två förvaringsutrymmen,

- ett 12 V-uttag för tillbehör (max.
effekt 120 W) som kan användas
när tändningen är påslagen.
Bagageutrymmet kan vara ut-
rustat med ett extra 12 V-uttag,

- ett USB-uttag.

Av säkerhetsskäl bör kylfacket
vara stängt under färd.
SATS FÖR RÖKARE

Satsen består av en cigarrettändare
och en löstagbar askkopp.
Dessa sitter på mittkonsolen. Den
löstagbara askkoppen kan placeras
i en burkhållare.


)

För att använda cigarrettändaren
ska du trycka in den och vänta
några sekunder tills den matas
ut automatiskt.

Fordon som är utrustade med en

manuell elstyrd växellåda
eller au-tomatlåda
har ett extra förvarings-
fack i mitten av instrumentbrädan.


)
Öppna facket genom att dra i
handtaget och sänka ner locket.
Kylfacket har automatisk belysning.
Storleken på facket möjliggör för-
varing av exempelvis en fl aska på
1,5 liter och två fl askor på 0,5 liter.
Två burkhållare fi nns disponibla när
locket är öppet.
Facket har också ett ventilationsmun-stycke. Det är direkt förbundet med
luftkonditioneringen och blåser in
sval luft, oavsett inställning i kupén.
Kylningen i detta förvaringsutrymme
fungerar endast med motorn och
luftkonditioneringen igång.

VI
108
INREDNING I BILEN
SKYDDSMATTOR
Avtagbar matta som skyddar bilens
golvmatta.

Fastsättning

Vid den första monteringen på fö-
rarsidan får enbart de fästen som
medföljer i den bifogade påsen an-
vändas.
De andra skyddsmattorna placeras
bara på golvmattan.


Borttagning
Ta bort skyddsmattan på förarens
sida så här:


)
skjut sätet maximalt bakåt,

)
ta loss fästena,

)
ta bort skyddsmattan.



Sätta tillbaka mattan

Sätt tillbaka skyddsmattan på föra-
rens sida så här:


)
placera skyddsmattan rätt,

)
tryck fast fästena,

)
kontrollera att skyddsmattan sitter
fast. För att undvika att mattan fastnar i
pedalerna:


- använd endast skyddsmattor
som är anpassade till de fästen
som redan fi nns i bilen. Dessa
måste användas.

- placera aldrig fl era skyddsmat-
tor på varandra.

DÖRRFACK

Framdörren

Förvaringsutrymmena i framdörren
har plats som motsvarar en fl aska
på 1,5 liter.
De kan utrustas med belysning som
tänds automatiskt när någon sticker
in handen i dem.
De släcks automatiskt en kort stund
efter att handen dragits ut.


Bakdörren

Förvaringsutrymmena i bakdörren
har plats som motsvarar en halvli-
tersfl aska.
USB-BOX


Denna kopplingsbox består av ett
JACK-uttag och en USB-port som
sitter i mittkonsolen.
Den möjliggör anslutning av porta-
bel utrustning, som exempelvis en
iPod
® eller ett USB-minne.
Den läser de ljudfi ler som överförs
till bilradion så att de kan avlyssnas
via fordonets högtalare.
Du kan hantera dessa fi ler med reg-
lagen under ratten eller på bilradions
front och visa dem på multifunktions-
skärmen.

Under användning kan den portabla
utrustningen laddas upp automa-
tiskt.

För mer detaljerad information om
hur utrustningen används, se kapitlet
"Audio och Telematik".

VI
109
INREDNING I BILEN
BAKRE BORD

Stängt bakre bord


Öppet bakre bord


Framsätenas ryggstöd är utrustade
med bord. Borden har ett urtag för
mugg A
och en rem B
, som håller
föremål på plats.


)
Dra i bordet för att fälla ned det.

)
Fäll upp bordet genom att lyfta
det till spärrläget.
Av säkerhetsskäl viks borden nedåt
om de belastas för mycket.
Läslampor C
kan integreras i fram-
sätenas ryggstöd, bakom borden.
Dessa lyser upp ovansidan av bor-
det utan att störa de övriga passa-
gerarna.
De är tillgängliga bara när bordet
sänkts ner.


)
Tryck på knappen "On/Off" för
att tända eller släcka läslampan.

FÖRVARINGSFACK I GOLVETPÅ ANDRA SÄTESRADEN


Beroende på konfi gurering är bilen
utrustad med ett eller två förvarings-
utrymmen under golvet mellan säte-
na på första och andra raden. Dessa
är tillgängliga via fastsnäppta luckor,
som är försedda med handtag A
.
Förvaringsutymmet till vänster kan
innehålla den provisoriska satsen
för däckreparation och i utrymmet
till höger fi nns då verktygssatsen.
I så fall är luckan stängd med en
skruv B. Vrid ett kvarts varv medurs på skruven med ett mynt, för att
öppna luckan.
I fordon med luftfjädring är luckan till
vänster låst.


Individuella läslampor

VI
110
INREDNING I BILEN
SIDOGARDINER(C4 PICASSO)
Dessa är monterade på rutorna i
2:a raden och skyddar små barn
mot solsken.



)
Dra i tungan A
och sätt fast gar-
dinen på kroken B
.

SIDOGARDINER (GRAND
C4 PICASSO)
Dessa är monterade på rutorna i 2:a
och 3:e raden och skyddar små barn
mot solsken.

Andra raden



)
Dra i tungan A
och sätt fast gar-
dinen på krokarna B
.



Tredje raden

Gardinerna är integrerade i bakpa-
nelerna.


)
Dra i tungan och placera gardin-
stången på krokarna.

(GRAND C4 PICASSO)




)
Dra i tungan och sätt fast gardinen
på krokarna.


Sätt inte fast eller häng upp tunga
föremål i närheten av solskydden (för-
varingsplatser och gardinkrokar…).

FÖRVARINGSUTRYMMEN ITREDJE SÄTESRADEN


Passagerarna i tredje raden kan an-
vända ett förvaringsutrymme i höger
panel och har var sin burkhållare
(modeller med 7 platser).
