INREDNING I BILEN
INSYNSSKYDD (C4 PICASSO)
Skyddet består av två delar.


Bakre hylla


Borttagning



)
Lossa snörena.

)
Tryck vertikalt och lyft på båda
sidor om insynsskyddet.


Främre hylla


Borttagning



)
Demontera först den bakre hyllan.

)
Tryck vertikalt och lyft i båda ändar.

Installation



)
Håll insynsskyddet mitt framför
sina fästen och tryck vertikalt till
ändläget.

)
Sätt fast snörena på bakluckan
så att insynsskyddet lyfts samti-
digt som bakluckan.

Installation



)
Rikta klaffen nedåt.

)
Håll insynsskyddet mitt framför
för sina fästen och tryck vertikalt
till ändläget.

VI
112
INREDNING I BILEN
MODUBOX (C4 PICASSO)
Utrustning som kan användas både
inne i och utanför fordonet. Den be-
står av en fl yttbar vagn och en mjuk
påse (kylbox för vissa modeller) som
kan användas separat, beroende på
önskemål (genom att lossa banden på
båda sidor i övre och undre delen).

Användning



)
Haka loss det röda bandet, för
att frigöra moduboxen.

)
Haka loss det svarta bandet
och tryck samtidigt på de runda
knapparna på bägge sidor om
moduboxen, för att veckla ut
den.



Användning utanför fordonet

Förvaring i fordonet



)
Utför åtgärderna i omvänt ord-
ning, för att fälla ihop och sätta
in moduboxen i bilen.

)
Se till att moduboxen placeras i
sina fästspår när du har använt
den utanför bilen.

VÄSKHÄNGARE
UTDRAGBART INSYNSSKYDD (GRAND C4 PICASSO)


Läge 1

I utförande med 5 platser installe-
ras skyddet bakom sätena i andra
raden, med sätena i tredje raden
fällda.


)
Tryck på spåret på vänster sida
om moduboxen, för att lyfta (eller
sänka) handtaget.


Denna krok sitter på innerväggen till
vänster i bagageutrymmet och kan
användas för att t.ex. hänga upp
shoppingpåsar.
Installera rullmekanismen



)
Placera rullens vänstra ytterände
i urtaget A
.

)
Tryck ihop den högra änden på
rullen och sätt den på plats i ur-
tag B
.

)
Rulla ut insynsskyddet fram till
bagagerumsstolparna.

)
Placera insynsskyddets styr-
klackar i stolparnas skenor.

Ta bort rullmekanismen



)
Utför installationsåtgärderna i
omvänd ordning.

VI
11 3
INREDNING I BILEN
Rullmekanismen har en rörlig klaff
för att skyddet inte ska störa pas-
sagerarna på den andra raden när
sätena står i "komfortläge".
)
För in klacken på rullens vänstra
sida i urtaget C
.

)
Låt höger sida passera ovanför
armstödet på tredje raden.

)
För in klacken i urtaget D
.

)
Dra i remmen på sätet eller säte-
na för att fälla upp det/dem utan
att låsa dem.

)
Rulla ut insynsskyddet och sätt
fast klackarna i stolparnas ske-
nor.

)
Lås sätet eller sätena.

Installera rullmekanismen



)
Rulla in skyddet och ta bort det
från sin plats.

)
Placera rullen med insynsskyd-
dets draghandtag vänt uppåt
och klaffen nedåt.

)
Vik ihop golvdelarna.
Ta bort rullmekanismen



)
Tryck klaffen mot sätets rygg-
stöd.

)
Lyft upp vikgolvet genom att ta
tag i sidorna och sedan ställa det
vertikalt.

)
Lås upp sätet genom att dra i
remmen E
.

)
Tryck ryggstödet framåt.

)
Utför sedan monteringsmomen-
ten i omvänd ordning.

Läge 3

I utförande med 7 platser placeras
skyddet bakom sätena i tredje raden,
när dessa är fällda.

Installera rullmekanismen



)
Vik ihop vikgolvet.

)
Placera rullen med insynsskyd-
dets handtag uppåt och klaffen
uppåt.

)
Stick in vänster klack i urtag C
.

)
Låt höger ände passera ovanför
armstödet på tredje raden.

)
Stick in klacken i urtag D
.

Ta bort rullmekanismen



)
Utför installationsåtgärderna ovan
i omvänd ordning.



Läge 2

I utförande med 7 platser installeras skyddet bakom sätena i tredje raden, när dessa är fällda. I det här läget
döljer skyddet alla föremål som för-
varas i bagageutrymmet.
Insynsskyddet får inte tas bort och
läggas undan förrän sätena har
fällts.
Du kan ställa vikgolvet vertikalt om
du behöver ställa ett skrymmande
föremål i det försänkta golvutrymmet.

VI
114
INREDNING I BILEN

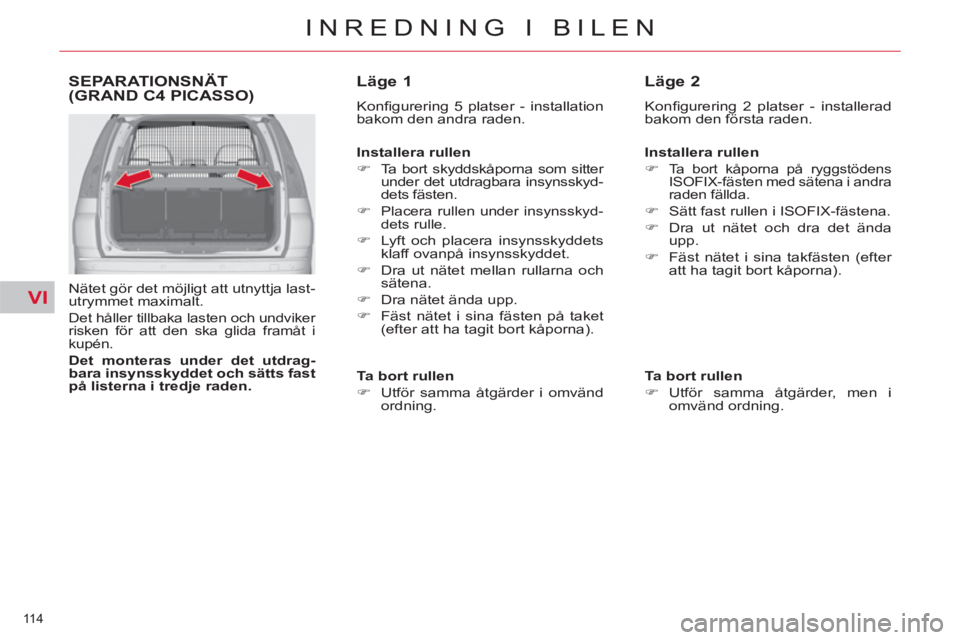

SEPARATIONSNÄT(GRAND C4 PICASSO)

Nätet gör det möjligt att utnyttja last-
utrymmet maximalt.
Det håller tillbaka lasten och undviker
risken för att den ska glida framåt i
kupén.

Det

monteras

under

det utdrag-
bara insynsskyddet

och sätts fast
på listerna i tredje raden.




Läge 1

Konfi gurering 5 platser - installation
bakom den andra raden.

Installera rullen





)
Ta bort skyddskåporna som sitter
under det utdragbara insynsskyd-
dets fästen.

)

Placera rullen under insynsskyd-
dets rulle.

)
Lyft och placera insynsskyddets
klaff ovanpå insynsskyddet.

)
Dra ut nätet mellan rullarna och
sätena.

)
Dra nätet ända upp.

)
Fäst nätet i sina fästen på taket
(efter att ha tagit bort kåporna).

Ta

bort

rullen



)
Utför samma åtgärder i omvänd
ordning.



Läge 2

Konfi gurering 2 platser - installerad
bakom den första raden.

Ta bort rullen



)
Utför samma åtgärder, men i
omvänd ordning.

Installera rullen





)

Ta bort kåporna på ryggstödens
ISOFIX-fästen med sätena i andra
raden fällda.

)
Sätt fast rullen i ISOFIX-fästena.

)
Dra ut nätet och dra det ända
upp.

)
Fäst nätet i sina takfästen (efter
att ha tagit bort kåporna).

VI
11 5
INREDNING I BILEN
LASTÖGLOR(C4 PICASSO)


4 lastöglor i bagageutrymmet an-
vänds för att hålla fast bagaget:


- 1, 2, 3
och 4
på golvet.

LASTÖGLOR (GRAND C4 PICASSO)


4 lastöglor i bagageutrymmet an-
vänds för att hålla fast bagaget:


- 1, 2, 3
och 4
på golvet.
Av säkerhetsskäl rekommenderar
vi att du placerar tunga föremål på
golvet så nära andra radens rygg-
stöd som möjligt.
BAGAGENÄT (GRAND C4 PICASSO)
Nätet hakas fast i lastöglorna i ba-
gageutrymmet och används för att
hålla fast lasten på golvet.

VI
116
INREDNING I BILEN
PORTABEL LAMPA

På bagageutrymmets vägg fi nns en
lampa som antingen kan användas
som belysning i bagageutrymmet
eller som fi cklampa.

Grand C4 Picasso


C4 Picasso

Belysning i bagageutrymmet
Bagagerummets belysning A
tänds
automatiskt när bagageutrymmet
öppnas och släcks när det stängs.
Belysningstiden varierar:


- ca 10 minuter med frånslagen
tändning,

- ca 30 sekunder i energisparläget,

- obegränsad tid med motorn
igång.


Lampans funktion
Denna lampa drivs med batterier av
typen NiMH.
De räcker i cirka 45 minuter och lad-
das upp då man kör.

)
Ta ut lampan den från sin plats
genom att dra den uppåt enligt
pilen.

)
Tryck på strömbrytaren B
som
fi nns på baksidan, för att tända
eller släcka den.

)
Vik ut fästet C
som fi nns på bak-
sidan för att fästa eller höja lam-
pan, till exempel vid hjulbyte.


Förvaring av lampan


)
Sätt tillbaka lampan på sin plats
genom att sätta in underdelen
först.
Det gör att lampan släcks auto-
matiskt, om du har glömt att
släcka den. Se till att de laddningsbara batte-
rierna vänds rätt vid isättning.
Byt aldrig ut de laddningsbara bat-
terierna mot vanliga batterier.
För byte av laddningsbara batterier,
se kapitlet "Praktisk information -
Byta lampa".
Om den inte sätts ordentligt på
plats kan det hända att den inte
laddas upp och inte tänds då du
öppnar bagageluckan.

Använda lampan

VII
11 7
BARNSÄKERHET

*
Reglerna för transport av barn är
specifi ka för varje land. Ta reda på
lagstiftningen i ditt land. OBS! För
Sverige, kontakta din lokala åter-
försäljare för mer information.
ALLMÄNT OM
BILBARNSTOLAR
Även om CITROËN har lagt speciell
vikt vid barnens säkerhet när bilen
konstruerades, beror deras säker-
het även på dig.
För maximal säkerhet bör du följa
dessa anvisningar:


- enligt EU:s bestämmelser måste
barn under 12 år eller under
1,50 m transporteras i godkän-
da bilbarnstolar som är anpas-
sade till deras vikt
, på platser
som är utrustade med säkerhets-
bälten eller ISOFIX-fästen
*
.

- statistiskt sett är de säkraste
platserna för transport av barn
i bilens baksäte
.

- barn under 9 kg måste trans-
porteras i bakåtvänt läge i
fram- eller baksätet.



CITROËN
rekommenderar
att
barn sitter i bilens baksäte
.


- Små barn åker säkrast i bakåt-
vända
bilbarnstolar
.

- Vår rekommendation är att
barn ska sitta bakåtvänt
till cir-
ka fyra års ålder eller så länge
det är möjligt.
BILBARNSTOL FRAM


Bakåtvänt läge
När en bilbarnstol av bakåtvänd typ
monteras på frampassagerarens
plats
, måste passagerarens krock-
kudde vara urkopplad. Annars ris-
kerar barnet att skadas allvarligt
eller dödas då krockkudden blå-
ses upp.



Mittläget i längdled

Framåtvänt läge
När en bilbarnstol av framåtvänd typ
monteras på frampassagerarens
plats
skall bilsätet justeras till mittlä-
get i längdled med ryggstödet upp-
rätt. Låt passagerarens krockkudde
vara inkopplad.

VII
118
BARNSÄKERHET


Passagerarens krockkudde OFF
Läs föreskrifterna på etiketten som
sitter på varje sida av solskyddet på
passagerarsidan:

För att garantera barnets säkerhet måste du ovillkorligen koppla bort passa-
gerarens krockkudde fram då en bilbarnstol monteras med ryggen mot färd-
riktningen på passagerarsätet fram.
Annars riskerar barnet att dödas eller skadas allvarligt när krockkudden
blåses upp.
