INNEHÅLL
3
Blinkersljus 126Varningsblinkers 126Signalhorn 126Däcktrycksvarnare 127Bilens olika bromssystem 128Säkerhetssystem 129Assistans- eller nödsamtal 130Säkerhetsbälten 131Krockkuddar 135
■■■■■■■■■
VIII-SÄKERHET 126Î138
Elmanövrerad parkeringsbroms 139Backstarthjälp 146Manuell växellåda 147Växlingsindikator 148Elstyrd manuell växellåda med 6 växlar 149Stop & Start 153Automatlåda 156Fast rattnavpanel 160Fartbegränsare 162Farthållare 164Parkeringsplatssensor 166Avåkningsvarnare 168Parkeringshjälp 169Luftfjädring 171
■■■■■
■■■■■■■■■
IX - KÖRNING 139Î172
Motorhuv 174
Bränslestopp (diesel) 176Bensinmotorer 177Dieselmotorer 178Kontroll av nivåerna 179Kontroller 181
■■■■■■
X - KONTROLLER 173Î 182
Sats för provisorisk
däckreparation 183Byta hjul 186Byta en lampa 190Byta en säkring 19712 V-batteri 203Energisparläge 206Bogsera bilen 207Dragkrok för släpvagn 209Lastbågar 210Snöskydd 210Tillbehör 211
■
■■■■■■■■■■
XI - PRAKTISK INFORMATION 183Î 212
Bensinmotorer 213Vikter bensinfordon 214Dieselmotorer 215Vikter dieselbilar 217Vikter bensin-/dieselbilar,
version N1 221Mått 223Identifi ering 226
■■■■■
■■
XII - TEKNISKA DATA 213 Î226
Nöd- eller assistanssamtal 227NaviDrive 231MyWay 275Bilradio 307Videoutrustning 329
■■■■■
AUDIO OCHTELEMATIK 227Î336
VISUELLTREGISTER337 Î 341
ALFABETISKT REGISTER342 Î 348

4
SNABBGUIDE

Adaptivt kurvljus med xenon-lampor

Detta system låter ljusknippet följa
vägens riktning.



99
Parkeringshjälp fram/bak

Givare som sitter i stötfångarna iden-
tifi erar eventuella hinder.



169

Parkeringsplatssensor

Detta system mäter storleken på ledi-
ga parkeringsplatser mellan två bilar
eller hinder.



166

PÅ UTSIDAN


Stop & Start

Det här systemet ställer tillfälligt mo-
torn i viloläge under de faser då bilen
står stilla (rött ljus, köbildning etc.).
Motorn startar automatiskt igen när
du vill köra iväg.
Stop & Start sänker bränsleförbruk-
ningen, minskar de förorenande ut-
släppen och har lägre ljudnivå när
bilen står stilla.



153

24
SNABBGUIDE

Vridomkopplare B

Vridomkopplare D: bakrutetorkare
Av.
Intervall.
Tidsstyrd spolning och torkning.


Ratt med fast rattnavpanel

Belysningsreglage


Vridomkopplare A



95


Reglage C: vindrutetorkare




100



KÖRA SÄKERT



1.
Av

2.
Automatisk tändning

3.
Positionsljus

4.
Halvljus/helljus
Dimstrålkastare fram
Dimljus bak


Torkarreglage



1.
Reglage för tillvalsfunktioner

2.
Reglage för farthållare/fartbegrän-
sare och parkeringsplatssensor

3.
Ljudreglage

4.
Multifunktionsdisplayens reglage



94


Inkoppling av AUTO-läget


)
Tryck reglaget nedåt och släpp det.


Urkoppling av AUTO-läget


)
Tryck reglaget uppåt och ställ det i
läge "0"
.

Den automatiska torkarfunktionen måste
aktiveras varje gång fordonet startas.

Under vissa väderförhållanden (låg
temperatur, fuktigt), är det normalt
att det kan uppstå imma på insidan
av strålkastarna fram och på baklyk-
torna. Den försvinner några minuter
efter att ljuset har tänts.

160

5.
Signalhorn

126

6.
Kontrollampor för blinkers och lyktor

33

25
SNABBGUIDE



166


Elmanövrerad parkeringsbroms
Innan du lämnar fordonet ska du
kontrollera att parkeringsbromsens
kontrollampa P
(röd) lyser med fast
sken.
Om du lämnar fordonet med motorn
igång ska parkeringsbromsen dras
åt manuellt.
Lämna inte ett barn ensamt i fordo-
net med tändningen påslagen. Han/
hon kan komma åt och lossa parke-
ringsbromsen.
Parkeringsplatssensor

Du kan koppla in funktionen genom att
trycka på reglage A
.
När parkeringsplatsen har kontrollerats
visas följande meddelanden: < 20 km/tim

Det går att parkera


Svårt att parkera


Parkering avråds
Denna funktion har både:


- automatiska funktioner: automatisk
åtdragning när motorn stängs av
och automatiskt lossning när föra-
ren vill köra iväg (automatiska för-
valda funktioner),

- manuell användning: det går att dra
åt/lossa parkeringsbromsen genom
att använda reglage A
.


Backstarthjälp

För att underlätta vid start i backe har
ditt fordon ett system som håller fordo-
net stilla under ca 2 sekunder, så att du
hinner fl ytta foten från bromspedalen till
gaspedalen.



146


KÖRA SÄKERT




139


Kör inte bilen om parkeringsbroms-
lampan och kontrollampan P
på reg-
laget A
är tända. I det automatiska läget kan du när som
helst dra åt eller lossa parkeringsbrom-
sen manuellt:


)
Dra åt genom att dra i reglage A
.

)
Lossa genom att först dra och
sedan släppa reglage A
.

I
34
INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer








Dimstrålkastare
fram


Fast sken. Dimstrålkastarna fram är
aktiverade. Vrid ringen på reglaget bakåt två gånger för
att avaktivera dimstrålkastarna.





Dimljus bak


Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.




Glödning
dieselmotor


Fast sken. Tändlåset står i det 2:a läget
(tändningsläget). Vänta tills lampan släcks innan du startar.
Visningstiden beror på klimatförhållandena.






Parkeringsbroms



Fast sken. Parkeringsbromsen är
åtdragen. Lossa parkeringsbromsen så att lampan
släcks, med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om
parkeringsbromsen fi nns i kapitlet
"Körning".
Blinkar. Parkeringsbromsen är lossad
eller dåligt åtdragen.


Parkeringsplats-
sensor



Fast sken. Funktionen för uppmätning av
lediga P-platser är aktiverad. Tryck på motsvarande knapp för att
avaktivera den.

Blinkar. Systemet mäter upp platsen. När mätningen är utförd lyser
kontrollampan med fast sken igen.


Elektrisk
barnlås


Tillfälligt. Barnlåset aktiveras. Visningen pågår några sekunder efter
att funktionen aktiverats och varje gång
tändningen slås till.
Ytterligare information om det elektriska
barnlåset lämnas i kapitlet "Barnsäkerhet".

II
47
MULTIFUNKTIONSDISPLAYER
MONOKROM DISPLAY C
Huvudmeny

Visning på displayen
Reglage

På displayen visas följande informa-
tion:


- Klockslag

- Datum

- Utetemperatur
När temperaturen utomhus lig-
ger mellan +3 °C och -3 °C blin-
kar temperaturvisningen (risk för
halka). Den visade utetempe-
raturen kan vara högre är den
verkliga, när bilen står parkerad
i solen.

- Aktuell ljudkälla

- Färddator (se i slutet på kapitlet)

- P-platssensorns indikeringar,

- Parkeringshjälp med grafi sk indi-
kering
Varningsmeddelanden (t.ex. om fel
på avgasrening) eller information
(t.ex. om att bakluckan är öppen)
kan tillfälligt visas. Du kan ta bort
dem genom att trycka på knappen
"ESC"
. Av säkerhetsskäl måste föraren
stanna bilen före alla inställningar
på multifunktionsdisplayen.

A.
Öppna huvudmenyn

B.
Navigera i displayens menyer

C.
Godkänna och välja menyfunk-
tion eller ett ändrat värde

D.
Avbryta pågående åtgärd

E.
Val av informationstyp (datum,
bilradio med CD/ljud, telefon och
färddator).

B
eller F.
Navigering och in-/urkopp-
ling av funktioner och val av
inställningar i menyerna.

)
Efter att först ha tryckt på reg-
lage A
kan du avända B
för att
öppna följande menyer:


- ljudfunktioner,

- färddator

- egna inställningar,

- telefon (handsfreeutrustning).

)
Tryck på knapp C
för att bekräfta.

II
50
MULTIFUNKTIONSDISPLAYER
MULTIFUNKTIONSDISPLAY (MyWay)
På displayen visas följande informa-
tion:


- tid,

- datum,

- utetemperatur (det visade värdet
blinkar vid risk för halt väglag),
När utetemperaturen ligger mel-
lan +3 °C och -3 °C blinkar tem-
peraturvisningen (risk för halka).
Den visade utetemperaturen kan
vara högre än den verkliga, om
bilen står parkerad i solen.

- varningar och statusmeddelan-
den för bilens olika funktioner
som visas tillfälligt,

- ljudfunktioner,

- färddator (se slutet av kapitlet),

- P-platssensorns indikeringar,

- parkeringshjälp med grafi sk indi-
kering,

- information om navigationssys-
temet.


Reglage

Visning på displayen

Av säkerhetsskäl måste föraren
alltid stanna bilen före alla inställ-
ningar på multifunktionsdisplayen. Du kan trycka på:


A.
Öppna en undermeny.

B.

Navigera i menyerna på displayen.

C.
Godkänna val i den aktuella
funktionens menyer eller god-
känna ett ändrat värde.

D.
Avbryta den aktuella åtgärden.

E.
Välja huvudvisning (datum, bilra-
dio med CD/ljud, telefon, karta,
navigation och färddator).

B
eller F.
Navigering och in-/urkopp-
ling av funktioner och val av
inställningar i menyerna. Gör så här för att välja någon av
funktionerna:


)
tryck på någon av knapparna
"RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
eller
"PHONE"
för att visa motsva-
rande meny,
Ytterligare detaljer om dessa funk-
tioner fi nner du i kapitlet "Audio och
telematik".


Menyer på frontpanelen

II
52
MULTIFUNKTIONSDISPLAYER

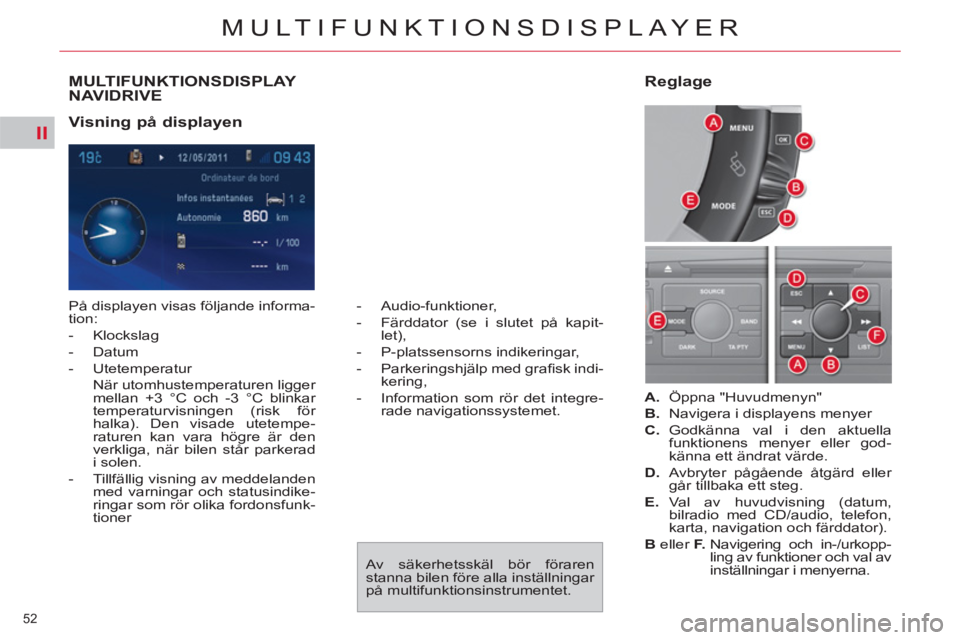

MULTIFUNKTIONSDISPLAY
NAVIDRIVE

Visning på displayen

På displayen visas följande informa-
tion:


- Klockslag

- Datum

- Utetemperatur
När utomhustemperaturen ligger
mellan +3 °C och -3 °C blinkar
temperaturvisningen (risk för
halka). Den visade utetempe-
raturen kan vara högre är den
verkliga, när bilen står parkerad
i solen.

- Tillfällig visning av meddelanden
med varningar och statusindike-
ringar som rör olika fordonsfunk-
tioner
Av säkerhetsskäl bör föraren
stanna bilen före alla inställningar
på multifunktionsinstrumentet.

Reglage



A.
Öppna "Huvudmenyn"

B.
Navigera i displayens menyer

C.
Godkänna val i den aktuella
funktionens menyer eller god-
känna ett ändrat värde.

D.
Avbryter pågående åtgärd eller
går tillbaka ett steg.

E.
Val av huvudvisning (datum,
bilradio med CD/audio, telefon,
karta, navigation och färddator).

B
eller F.
Navigering och in-/urkopp-
ling av funktioner och val av
inställningar i menyerna.
- Audio-funktioner,

- Färddator (se i slutet på kapit-
let),

- P-platssensorns indikeringar,

- Parkeringshjälp med grafi sk indi-
kering,

- Information som rör det integre-
rade navigationssystemet.
