2013 CITROEN C4 PICASSO Instrukcja obsługi (in Polish)

XII
223
DANE TECHNICZNE

*
W zależności od zawieszenia i relingów dacho-
wych.

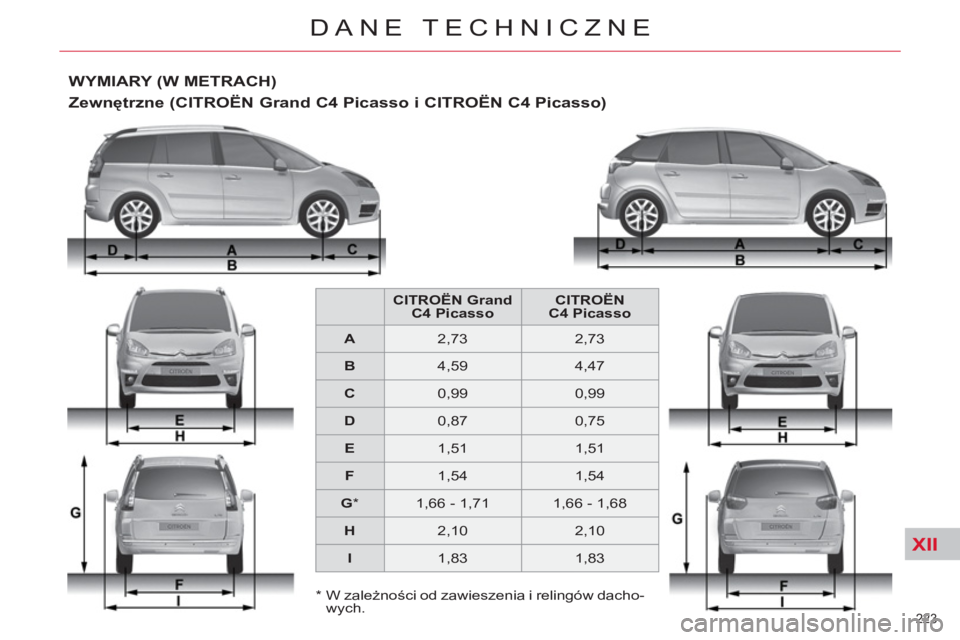

WYMIARY (W METRACH)

Zewnętrzne (CITROËN Grand C4 Picasso i CITROËN C4 Picasso)


CITROËN
Grand
C4 Picasso

CITROËN
C4 Picasso



A


2,73
2,73


B


4,59
4,47


C


0,99
0,99


D


0,87
0,75


E


1,51
1,51


F


1,54
1,54


G

*

1,66 - 1,71
1,66 - 1,68


H


2,10
2,10


I


1,83
1,83

XII
224
DANE TECHNICZNE


A


0,93


B


0,96/0,98


C


0,88/1


D


1,61/1,87

E


0,93


F


1,14


G


1,12


H


1,17

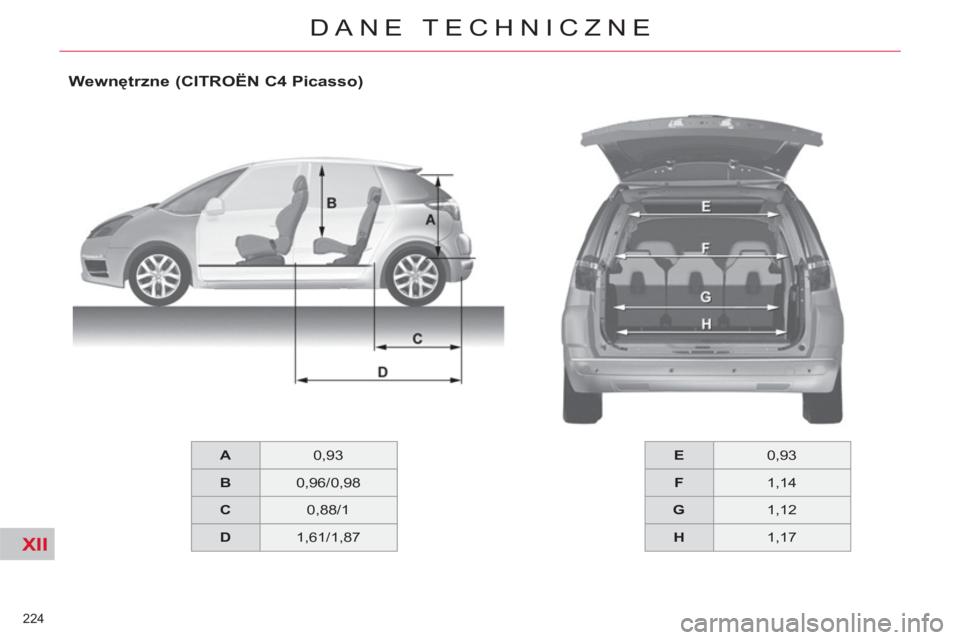

Wewnętrzne (CITROËN C4 Picasso)

XII
225
DANE TECHNICZNE

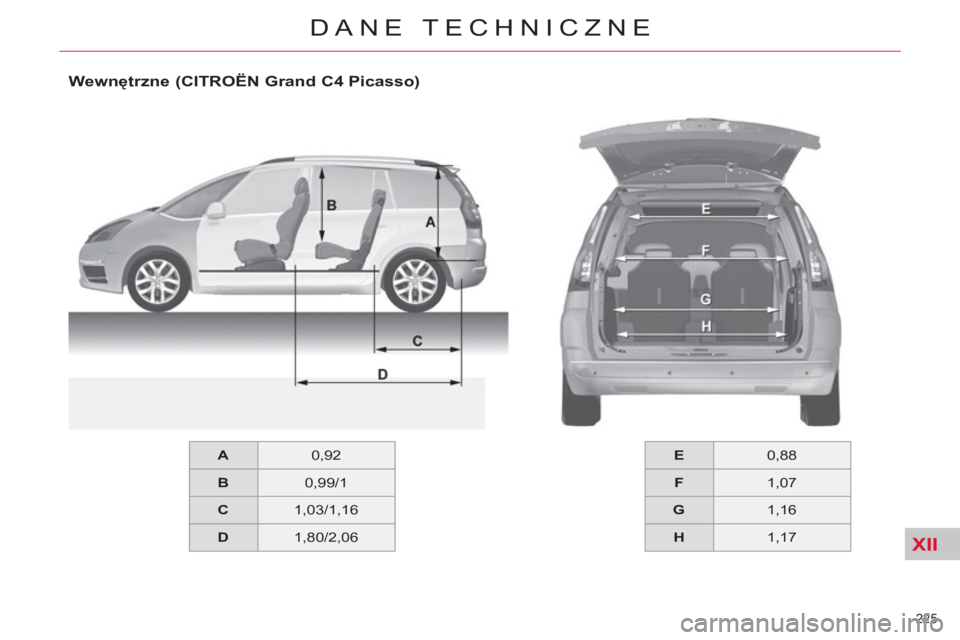

Wewnętrzne (CITROËN Grand C4 Picasso)



E


0,88


F


1,07


G


1,16


H


1,17

A


0,92


B


0,99/1


C


1,03/1,16


D


1,80/2,06

XII
226
DANE TECHNICZNE

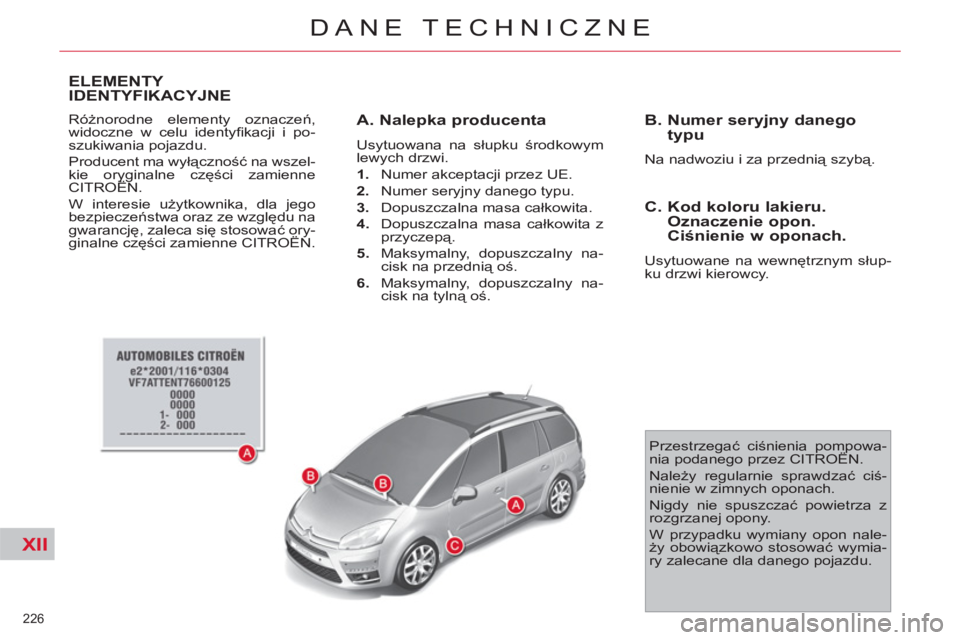

ELEMENTY
IDENTYFIKACYJNE
Różnorodne elementy oznaczeń,
widoczne w celu identyfi kacji i po-
szukiwania pojazdu.


Producent ma wyłączność na wszel-
kie oryginalne części zamienne
CITROËN.
W interesie użytkownika, dla jego
bezpieczeństwa oraz ze względu na
gwarancję, zaleca się stosować ory-
ginalne części zamienne CITROËN.

A. Nalepka producenta

Usytuowana na słupku środkowym
lewych drzwi.


1.
Numer akceptacji przez UE.

2.
Numer seryjny danego typu.

3.
Dopuszczalna masa całkowita.

4.
Dopuszczalna masa całkowita z
przyczepą.

5.
Maksymalny, dopuszczalny na-
cisk na przednią oś.

6.
Maksymalny, dopuszczalny na-
cisk na tylną oś.



B. Numer seryjny danego
typu
Na nadwoziu i za przednią szybą.




C. Kod koloru lakieru.
Oznaczenie opon.
Ciśnienie w oponach.

Usytuowane na wewnętrznym słup-
ku drzwi kierowcy.

Przestrzegać ciśnienia pompowa-
nia podanego przez CITROËN.
Należy regularnie sprawdzać ciś-
nienie w zimnych oponach.
Nigdy nie spuszczać powietrza z
rozgrzanej opony.
W przypadku wymiany opon nale-
ży obowiązkowo stosować wymia-
ry zalecane dla danego pojazdu.

227

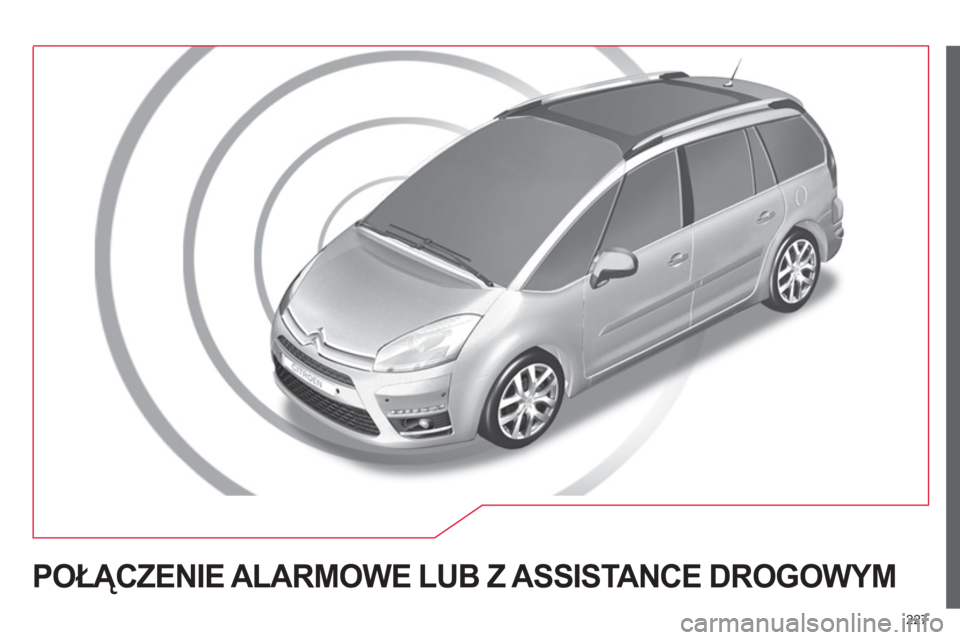

POŁĄCZENIE ALARMOWE LUB Z ASSISTANCE DROGOWYM

228







CITROËN POŁĄCZENIE ALARMOWE
Z LOKALIZACJĄ

W sytuacji awaryjnej nacisnąć na ponad 2 sekundy ten przycisk. Migająca zielona dioda i komunikat głosowy potwierdzają rozpoczęcie połączenia z platformą CITROËN Urgence * .pjąp
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia. Zielona dioda gaśnie.
Naciśnięcie
(w dowolnej chwili) na ponad 8 sekund tego przycisku anuluje
połączenie.


CITROËN POŁĄCZENIE Z ASSISTANCE
DROGOWYM Z LOKALIZACJĄ



Po włączeniu zapłonu zapala się na
3 sekundy zielona kontrolka sygnalizując
prawidłowe działanie systemu.

Pomarańczowa kontrolka mi
ga: system nie działa prawidłowo.
Pomarańczowa kontrolka zapalona na
stałe: należy wymienić baterię awaryjną.

W obu przypadkach skontaktować się z ASO sieci CITROËN.pyp
Ponowne szybkie naciśnięcie tego przycisku powoduje anulowanie
połączenia.
Anulowanie połączenia potwierdzone jest komunikatem głosowym.

Nacisnąć na ponad 2 sekundy ten przycisk, aby poprosić
o pomoc drogową w razie unieruchomienia pojazdu.
Komunikat głosowy potwierdza wykonanie połączenia * .


DZIAŁANIE SYSTEMU
Zielona dioda pozostaje zapalona (nie miga), jeżeli połączenie zostało ustanowione. Gaśnie po zakończeniu połączenia.
W przypadku samochodu zakupionego poza siecią CITROËN prosimy
o sprawdzenie konfi guracji tych usług i ich ewentualną modyfi kację w
sieci serwisowej. W krajach wielojęzycznych kon
fi guracja jest możliwa wjednym z wybranych języków państwowych. Połączenie obsługiwane jest przez platformę CITROËN Urgence,
która otrzymuje informacje o lokalizacji pojazdu i może zaalarmować
odpowiednie służby ratownicze. W krajach, w których platforma nieświadczy usług lub jeżeli usługa lokalizacji jest niedostępna, połączenie
przekazywane jest bezpośrednio na numer alarmowy (11 2) bez lokalizacji.

W razie zderzenia w
ykrytego przez kalkulator poduszki powietrznej, niezależnie od tego, czy poduszka została uruchomiona, połączenie alarmowe wykonywane jest automatycznie.


*

Usługi te zależą od warunków i dostępności.
Skontaktować się z ASO sieci CITRO
ËN.Ze względów technicznych, szczególnie w celu zapewnienia klientowi
lepszej jakości usług telematycznych, producent zastrzega sobie prawo do aktualizacji w dowolnej chwili pokładowego systemu telematycznego
pojazdu.

229
W razie zderzenia wykrytego przez kalkulator poduszki powietrznej,
niezależnie od tego, czy poduszka została uruchomiona, połączenie
alarmowe wykonywane jest automatycznie.
Komunikat "Połączenie alarmowe w trybie awaryjnym" i migająca
pomarańczowa kontrolka sygnalizują usterkę. Skontaktować się sASO SIECI CITROËN.p
W nagłym wypadku nacisnąć przycisk SOS i
przytrzymać do momentu usłyszenia sygnału
i wyświetlenia na ekranie "ZATWIERDZENIE /
ANULOWANIE" (jeżeli włożona jest aktywna kartaSIM).
Połączenie obsługiwane jest przez platformę Citroën
Urgence , która otrzymuje informacje o lokalizacji
pojazdu i może zaalarmować odpowiednie służbyratownicze.
W kra
jach, w których platforma nie świadczy usług lub
gdy usługa lokalizacji jest niedostępna, połączenie
przekaz
ywane jest bezpośrednio na numer alarmowy (11 2).
Uwaga, połączenie alarmowe oraz usługi są aktywne jedynie w
przypadku korzystania z telefonu wewnętrznego z ważną kartą SIM.
Z telefonem z funkcją Bluetooth i bez karty SIM usługi te nie będą działać.
Nacisnąć ten przycisk, aby otworzyć menu usług CITROËN . ąą

Customer call W
ybrać "Customer call" (Centrum obsługi klienta), aby uzyskaćinformacje na temat marki CITRO

230
