MODUŁOWA KONSTRUKCJA SIEDZEŃ I ICH RÓŻNE KONFIGURACJE

Przykłady konfiguracji samochodu C4 Picasso


5-

miejscowa


4-

miejscowa

3-

miejscowa


Przewóz ładunków




Przykłady konfiguracji samochodu
Grand C4 Picasso


7-miejscowa
6-miejscowa

5-miejscowa
4-miejscowa
Przewóz
ładunków
Aby ułatwić zmianę aranżacji wnętrza, wszystkie tylne siedzenia można oddzielnie złożyć i położyć na podłodze w przy-
padku drugiego rzędu, i pod podłogą w przypadku trzeciego rzędu (w przypadku Grand C4 Picasso). Przestrzeń ładunko-
wa rozciąga się wówczas aż do oparć przednich foteli.

VI
108
WYPOSAŻENIE
DYWANIKI

Wyjmowane zabezpieczenie wykła-
dziny.

Montaż

Przy pierwszym montażu po stronie
kierowcy użyć wyłącznie mocowań
znajdujących się w dostarczonej sa-
szetce.
Inne dywaniki wystarczy położyć na
wykładzinie.


Demontaż

Aby zdemontować dywanik po stro-
nie kierowcy:


)
odsunąć maksymalnie fotel,

)
odpiąć mocowania,

)
wyjąć dywanik.



Montaż

Aby zamontować dywanik po stro-
nie kierowcy:


)
ustawić prawidłowo dywanik,

)
założyć mocowania i docisnąć,

)
sprawdzić prawidłowe ustawie-
nie dywanika. Aby nie blokować przestrzeni pod
pedałami:


- stosować wyłącznie dywaniki do-
stosowane do mocowań obec-
nych w samochodzie, ich zasto-
sowanie jest obowiązkowe.

- nigdy nie kłaść jednego dywa-
nika na drugim.

POJEMNIKI W DRZWIACH

Przednie drzwi

W pojemnikach przednich drzwi moż-
na umieścić przedmioty o wielkości
odpowiadającej jednej butelce 1,5 l.
Schowki te mogą być wyposażone
w oświetlenie zapalające się auto-
matycznie po zbliżeniu ręki do ich
wnętrza.
Oświetlenie gaśnie automatycznie
po kilku sekundach od wyjęcia ręki
z pojemnika.


Tylne drzwi

Pojemność pojemników tylnych drzwi
odpowiada jednej butelce 0,5 l.
USB BOX


Ten moduł przyłączeniowy, składający
się z gniazda JACK i portu USB, jest
usytuowany na środkowej konsoli.
Pozwala on użytkownikowi na podłą-
czanie urządzenia przenośnego, jak
np. przenośnego odtwarzacza cyfro-
wego typu iPod
® albo pamięci USB.
Odczytuje on formaty plików audio,
które są przesyłane do radioodtwa-
rzacza, w celu odsłuchu poprzez
głośniki w pojeździe.
Użytkownik może zarządzać tymi
plikami korzystając ze sterowania
pod kierownicą albo na panelu czo-
łowym radioodtwarzacza i wyświet-
lać je na ekranie wielofunkcyjnym.

Urządzenie przenośne może się au-
tomatycznie ładować w trakcie użyt-
kowania.

Więcej szczegółowych informa-
cji dotyczących użytkowania tego
urządzenia zawiera rozdział „Audio
i Telematyka”.

XI
198
INFORMACJE PRAKTYCZNE

Bezpieczniki pod tablicą
rozdzielczą


Dostęp do bezpieczników


)
Odkręcić śrubę o ¼ obrotu i od-
chylić obudowę.

Tabela bezpieczników




Bezpiecznik nr




Natężenie prądu




Funkcje




F1



15 A



Wycieraczka tylnej szyby.



F2



30 A


Masa układu ryglowania i odryglowywania.



F3



5 A


Poduszki powietrzne i napinacze pirotechniczne.



F4



10 A


Multimedia, lusterko wsteczne elektrochromatyczne, fi ltr
cząstek stałych, gniazdo diagnostyczne, klimatyzacja,
ręczna regulacja refl ektorów.



F5



30 A


Podnośniki przednich szyb, układy elektroniczne w
przednich drzwiach, przeszklony dach panoramiczny.


F6



30 A


Podnośniki tylnych szyb.



F7



5 A


Oświetlenie lampek sufi towych, schowek podręczny z
chłodzeniem, radioodtwarzacz.



F8



20 A


Ekran wielofunkcyjny, radioodtwarzacz, sterowanie na
kierownicy, multimedia, wykrywanie niskiego ciśnienia
w oponach, alarm, przyczepa.


F9



30 A


Multimedia, gniazdo 12 V przednie, lampka przenośna
bagażnika, radioodtwarzacz.



F10



15 A


Korektor położenia nadwozia (zawieszenia).



F11



15 A


Zestyk hamulca, stacyjka.



F12



15 A



Wspomaganie przy parkowaniu, automatyczne włączanie
wycieraczek i świateł, siedzenie pasażera sterowane
elektrycznie, alarm niezamierzonego przekroczenia linii,
wzmacniacz Hi-Fi, przyczepa.


F13



5 A


Moduł sterujący silnika (BSM), siedzenie kierowcy
sterowane elektrycznie.


F14



15 A


Klimatyzacja, zestaw głośnomówiący Bluetooth ®
, dźwignia biegów
automatycznej skrzyni biegów, poduszki powietrzne, zestaw wskaźników.



F15



30 A


Układ ryglowania i odryglowywania.



F16



-


ZWORA.



F17



40 A


Tylna szyba ogrzewana.

XI
199
INFORMACJE PRAKTYCZNE


Dostęp do drugiej skrzynki bez-
pieczników pod tablicą rozdziel-
czą


Po każdej interwencji związanej z
bezpiecznikami ze skrzynki, nale-
ży sprawdzić, czy pokrywa znaj-
duje się na swoim miejscu, aby
zapewnić szczelność skrzynki.

Tabela bezpieczników




Bezpiecznik nr




Natężenie prądu




Funkcje




F29



20 A



Siedzenia ogrzewane.



F30



-


Niewykorzystany.



F31



40 A


Moduł sterujący przyczepy.



F32



15 A


Gniazdko 12V tylne.



F33



5 A



Wspomaganie przy parkowaniu, automatyczne
włączanie wycieraczek i świateł, siedzenie pasażera
sterowane elektrycznie, alarm niezamierzonego
przekroczenia linii, wzmacniacz Hi-Fi.


F34



5 A


Przyczepa.



F35



-


Niewykorzystany.



F36



20 A


Wzmacniacz Hi-Fi.



F37



10 A


Klimatyzacja, zestaw oświetlenia.



F38



30 A


Siedzenie kierowcy sterowane elektrycznie



F39



5 A


Pokrywa wlewu paliwa.



F40



30 A


Siedzenie pasażera sterowane elektrycznie, przeszklony dach panoramiczny.

XI
201
INFORMACJE PRAKTYCZNE


Bezpiecznik nr




Natężenie prądu




Funkcje




F1



20 A

Sterowanie silnika.


F2



15 A

Sygnał dźwiękowy.


F3



10 A

Pompa spryskiwaczy szyb.


F4



20 A

Pompa spryskiwaczy refl ektorów.


F5



15 A

Podzespoły silnika.


F6



10 A

Refl ektory kierunkowe ksenonowe dwufunkcyjne, automatyczne ustawianie refl ektorów,
zestyk sprzęgła, moduł przełączania i zabezpieczenia (BCP).


F7



10 A



Automatyczna skrzynia biegów, zestyk poziomu płynu chłodzącego silnik, układ kierowniczy ze wspomaganiem.



F8



25 A

Rozrusznik.


F9



10 A

Zestyk stopu.


F10



30 A

Podzespoły silnika.


F11



40 A

Dmuchawa tylna.


F12



30 A

Wycieraczki szyb.


F13



40 A

Inteligentny moduł sterujący (BSI).


F14



30 A

Pompa powietrza, nagrzewnica wymiennika ciepła.


F15



10 A

Światło drogowe prawe.


F16



10 A

Światło drogowe lewe.


F17



15 A

Światło mijania lewe.


F18



15 A

Światło mijania prawe.


F19



15A

Podzespoły silnika.


F20



10A

Podzespoły silnika.



F21



5A

Przekaźnik zespołu wentylatora chłodnicy (GMV).
Tabela bezpieczników

XI
211
INFORMACJE PRAKTYCZNE

*
Aby uniknąć ryzyka zablokowa-
nia pedałów:


- należy odpowiednio ustawić i
zamocować dodatkowy dywa-
nik,

- nigdy nie kłaść jednego dywa-
nika na drugim.






AKCESORIA

W sieci CITROËNA dostępny jest
szeroki wybór akcesoriów i oryginal-
nych części zamiennych.
Zostały one przebadane i zatwier-
dzone zarówno pod względem nie-
zawodności, jak i bezpieczeństwa.
Te wszystkie akcesoria i części
przystosowane są do Państwa sa-
mochodu, posiadają numery kata-
logowe oraz gwarancję CITROËNA.
"Rozwiązanie transportowe":

wiązka przewodów haka holowni-
czego, dywanik do bagażnika, po-
jemnik do bagażnika, blokady do
bagażnika, poprzeczne belki dacho-
we, bagażnik rowerowy, bagażnik
do nart, pełne bagażniki dachowe,
haki holownicze...





"Komfort"

:
wspomaganie parkowa-
nia przodem i tyłem, moduł izoter-
miczny, lampa przenośna, żaluzje,
owiewka, wkłady zapachowe...

"Styl":
felgi aluminiowe, kołpaki kół...
"Bezpieczeństwo":
alarm anty-
włamaniowy, zabezpieczenie przed
kradzieżą kół, system oznakowania
pojazdu, alkotest, apteczka, trójkąt
ostrzegawczy, kamizelka odblasko-
wa, kratka zabezpieczająca przed
psem, łańcuchy śniegowe, pokrow-
ce przeciwpoślizgowe, refl ektory
przeciwmgłowe, zestaw do prowizo-
rycznej naprawy opony, nadstawki i
foteliki dziecięce...

"Ochrona"
: dywaniki dodatkowe * ,
pokrowce siedzeń, fartuchy przeciw-
błotne, osłony progów drzwi, osłony
zderzaków, pokrowiec ochronny na
samochód...

XI
212
INFORMACJE PRAKTYCZNE

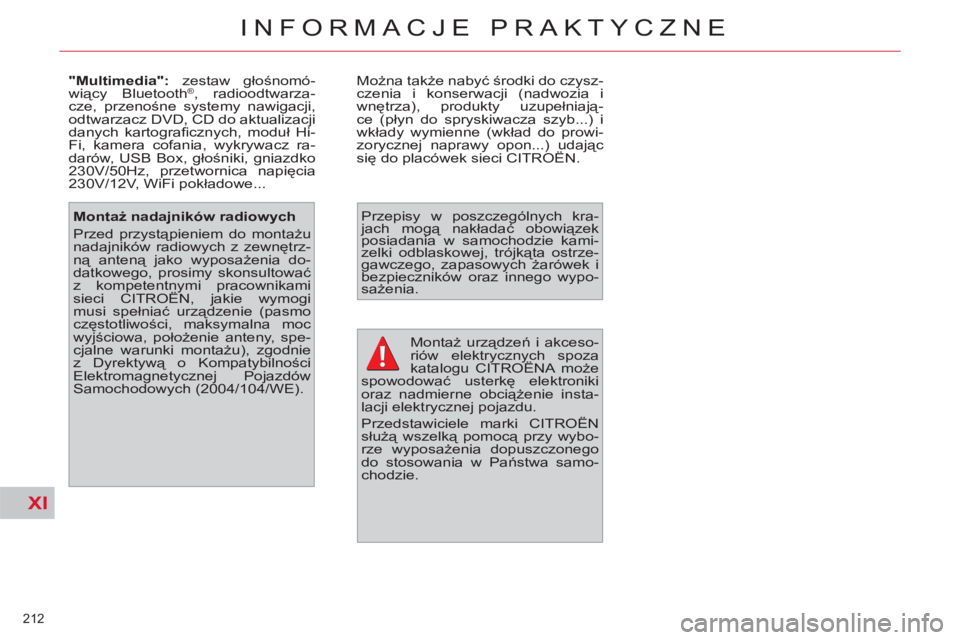

Montaż urządzeń i akceso-
riów elektrycznych spoza
katalogu CITROËNA może
spowodować usterkę elektroniki
oraz nadmierne obciążenie insta-
lacji elektrycznej pojazdu.
Przedstawiciele marki CITROËN
służą wszelką pomocą przy wybo-
rze wyposażenia dopuszczonego
do stosowania w Państwa samo-
chodzie.

Przepisy w poszczególnych kra-
jach mogą nakładać obowiązek
posiadania w samochodzie kami-
zelki odblaskowej, trójkąta ostrze-
gawczego, zapasowych żarówek i
bezpieczników oraz innego wypo-
sażenia.
"Multimedia":
zestaw głośnomó-
wiący Bluetooth
®, radioodtwarza-
cze, przenośne systemy nawigacji,
odtwarzacz DVD, CD do aktualizacji
danych kartografi cznych, moduł Hi-
Fi, kamera cofania, wykrywacz ra-
darów, USB Box, głośniki, gniazdko
230V/50Hz, przetwornica napięcia
230V/12V, WiFi pokładowe... Można także nabyć środki do czysz-
czenia i konserwacji (nadwozia i
wnętrza), produkty uzupełniają-
ce (płyn do spryskiwacza szyb...) i
wkłady wymienne (wkład do prowi-
zorycznej naprawy opon...) udając
się do placówek sieci CITROËN.

Montaż nadajników radiowych
Przed przystąpieniem do montażu
nadajników radiowych z zewnętrz-
ną anteną jako wyposażenia do-
datkowego, prosimy skonsultować
z kompetentnymi pracownikami
sieci CITROËN, jakie wymogi
musi spełniać urządzenie (pasmo
częstotliwości, maksymalna moc
wyjściowa, położenie anteny, spe-
cjalne warunki montażu), zgodnie
z Dyrektywą o Kompatybilności
Elektromagnetycznej Pojazdów
Samochodowych (2004/104/WE).
