183
7
Informações práticas
Puxe as luzes laterais de mudança de direcção para trás para desencaixar.)Desligue o conector da luz lateral de mudança de direcção.
)Substitua o bloco da luz lateral de mudança de direcção.
Para montar novamente, efectue as operações pela ordem inversa.
Para obter a
juda, contacte a rede CITROËN ou uma oficina qualificada.
Substituição das luzes laterais de mudança de direcção
Focos dos retrovisores exteriores

Para a substituição do diodo electroluminescente-LED, deve consultar uma oficina qualificada ou a
rede CITROËN.

184
Informações práticas
1.Terceira luz de travagem (díodos).2.Luzes da placa de matrícula (W5W-5W).3.Luz antinevoeiro (W21W-21W).4.Luz de marcha-atrás (W21W-21W).5.Luzes de mudança de direcção (W Y21W-21W).6.Luzes de posição / de travagem (W21-5W).

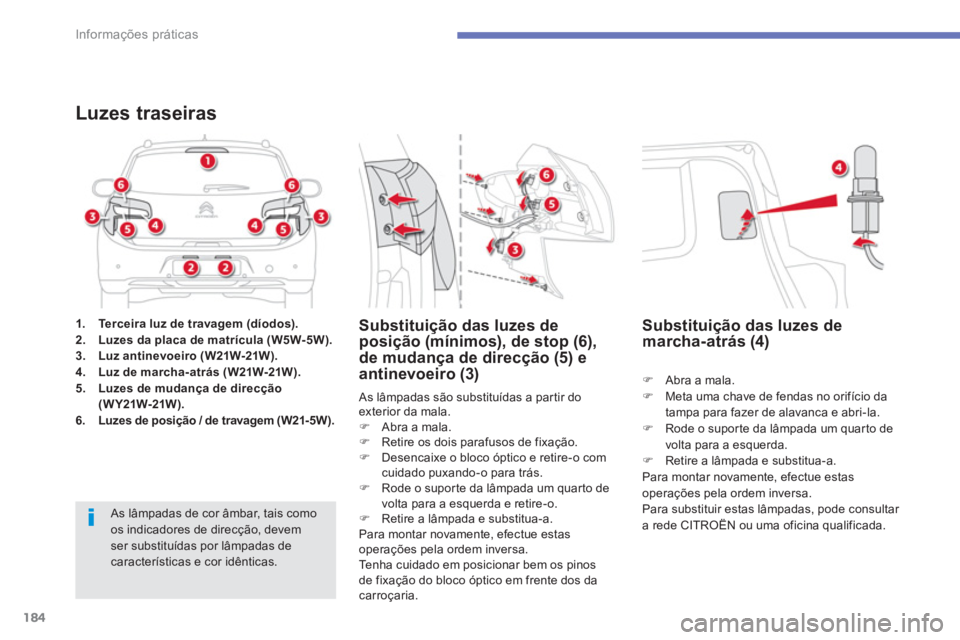

Luzes traseiras
As lâmpadas de cor âmbar, tais como os indicadores de direcção, devem ser substituídas por lâmpadas de características e cor idênticas. As lâmpadas são substituídas a partir do
exterior da mala.)
Abra a mala. )
Retire os dois parafusos de fixação. )
Desencaixe o bloco óptico e retire-o comcuidado puxando-o para trás. )
Rode o supor te da lâmpada um quar to de
volta para a esquerda e retire-o.) Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pe
la ordem inversa.
Tenha cuidado em posicionar bem os pinos
de
fixação do bloco óptico em frente dos dacarroçaria.
Substituição das luzes de posição (mínimos), de stop (6),
de mudança de direcção (5) e
antinevoeiro (3) )Abra a mala.)Meta uma chave de fendas no orifício da
tampa para fazer de alavanca e abri-la.)Rode o supor te da lâmpada um quarto de
volta para a esquerda.
)Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Para substituir estas lâmpadas, pode consulta
r
a rede CITROËN ou uma oficina qualificada.

Substituição das luzes demarcha-atrás (4)

185
7
Informações práticas
Substituição das luzes da chapa de matrícula (2)
)Empurre o transparente para a esquerda eretire-o.)Rode o supor te da lâmpada um quarto de
volta para a esquerda e retire-o.
)Retire a lâmpada e substitua-a.
Para a remontagem, efectue estas operações
na ordem inversa e pressione a par te
transparente para a encaixar.
Terceira luz de travagem (díodoselectroluminescentes-LED) (1)
Para substituir este tipo de luz, consulte a rede
CITROËN ou uma oficina qualificada.

186
Informações práticas

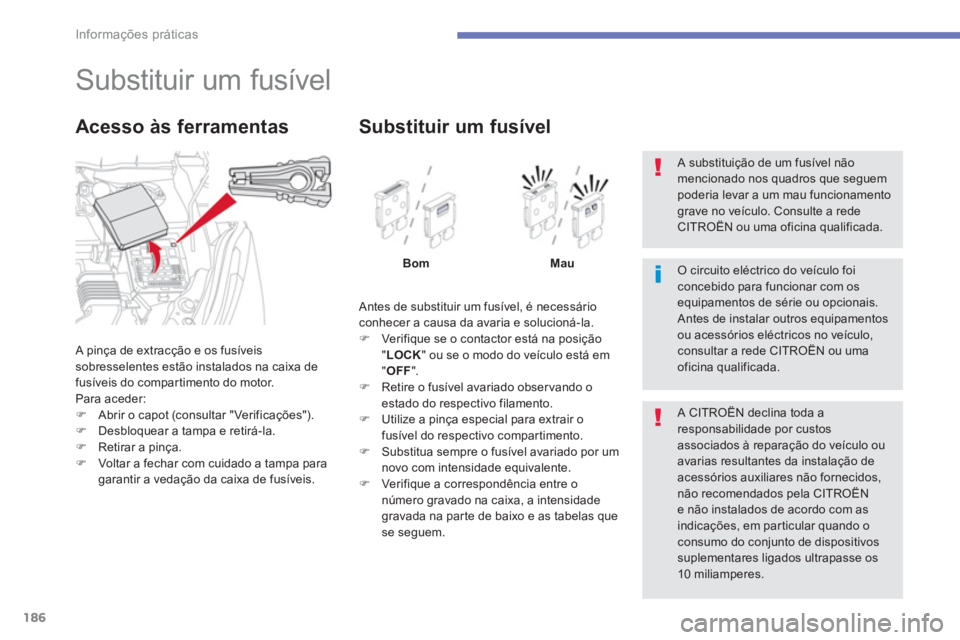

Substituir um fusível
A pinça de extracção e os fusíveissobresselentes estão instalados na caixa de
fusíveis do compartimento do motor.
P
ara aceder: )Abrir o capot (consultar "Verificações").
)Desbloquear a tampa e retirá-la. )Retirar a pinça.)Voltar a fechar com cuidado a tampa para
garantir a vedação da caixa de fusíveis.

Acesso às ferramentas

Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. )
Ver ifique se o contactor está na posição"LOCK" ou se o modo do veículo está em "OFF".)
Retire o fusível avariado observando o estado do respectivo filamento. )
Utilize a pinça especial para extrair ofusível do respectivo compartimento. )
Substitua sempre o fusível avariado por um
novo com intensidade equivalente. ) Ver ifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na par te de baixo e as tabelas que
se seguem.

Substituir um fusível

Bom Mau


A CITROËN declina toda aresponsabilidade por custos associados à reparação do veículo ou avarias resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela CITROËNe não instalados de acordo com as indicações, em par ticular quando o consumo do conjunto de dispositivossuplementares ligados ultrapasse os 10 miliamperes.

O circuito eléctrico do veículo foiconcebido para funcionar com osequipamentos de série ou opcionais. Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consultar a rede CITROËN ou uma oficina qualificada.

A substituição de um fusível não mencionado nos quadros que seguem poderia levar a um mau funcionamentograve no veículo. Consulte a rede
CITROËN ou uma oficina qualificada.

187
7
Informações práticas

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Acesso aos fusíveis
)Desbloqueie a tampa e retire-a completamente puxando-a para si.
Fusível N.°IntensidadeFunções
1
*30 A Ventilador do habitáculo.
2 15 A
Luzes de trava
gem, terceira luz de travagem.
310 A Luzes traseiras de nevoeiro.
430 A Limpa-vidros dianteiro e lava-vidros.
620 A
Fecho centralizado, retrovisores exteriores eléctricos.
7 15 A
Auto-rádio, telemática, caixa USB, kit mãos-livres.
87, 5 A
Chave com telecomando, calculador do ar condicionado, quadro de bordo, elevador dos vidros eléctricos, sensoresde chuva e de luminosidade, alarme, barra de comandos,comandos sob o volante.
915 A
Iluminação do habitáculo e do quadro de bordo.
1015 A
Luzes de emergência.
1115 A Limpa-vidros traseiro.
12 7,5
A Quadro de bordo, ecrã multifunções, ajuda ao estacionamento, bancos aquecidos, descongelamento do virdo traseiro, tampa
de ocultação eléctrica, regulação automática das luzes.
1
315 A
Isqueiro, tomada de acessórios.
1520 A
Tampa de ocultação eléctrica.
1
610 A
Retrovisores exteriores e auto-rádio.

188
Informações práticas
* Os maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer inter venção nos maxi-fusíveis deve ser efectuada pela rede CITROËN ou por uma oficina qualificada
Fusível N.°IntensidadeFunções
187,5 A Luzes de marcha-atrás.
1
915 A
Tomada de acessórios.
20*30 A Comandos do elevador dos vidros eléctricos.
21*30 A Descongelamento do vidro traseiro.
227,5 A
Descongelamento dos retrovisores exteriores.
2
425 A
Bancos eléctricos do condutor e passageiro.
2
530 A Bancos aquecidos.

189
7
Informações práticas

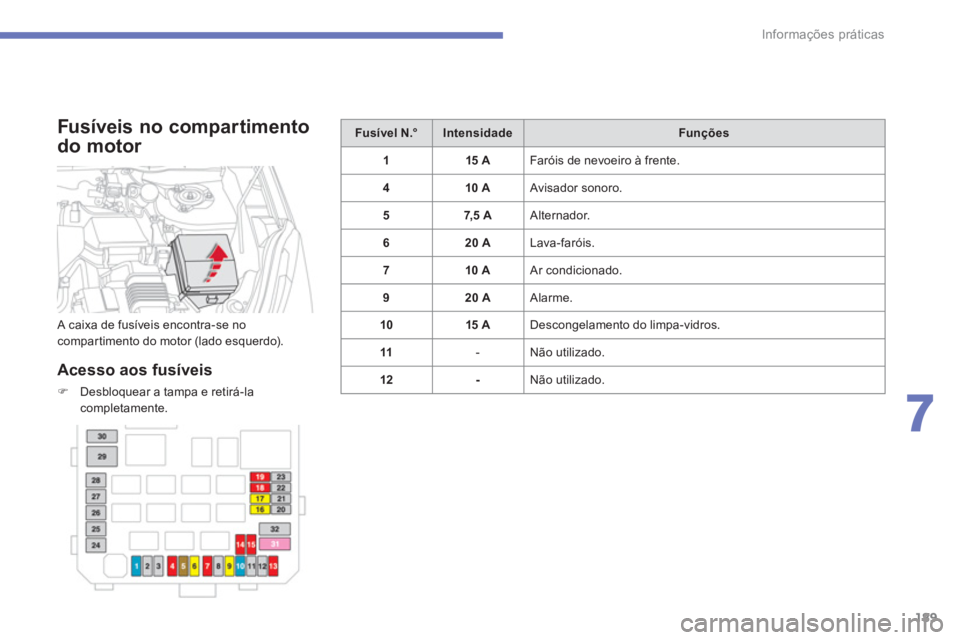

Fusíveis no compartimento
do motor


Acesso aos fusíveis
)Desbloquear a tampa e retirá-lacompletamente.
Fusível N.°IntensidadeFunções
115 A
Faróis de nevoeiro à frente.
410 A
Avisador sonoro.
57,5
A Alternador.
620 A Lava-faróis.
7 10 A
Ar
condicionado.
920 A
Alarme.
1015 A
Descongelamento do limpa-vidros.
11- Não utilizado.
12-
Não utilizado.
A caixa de fusíveis encontra-se no compartimento do motor (lado esquerdo).

190
Informações práticas

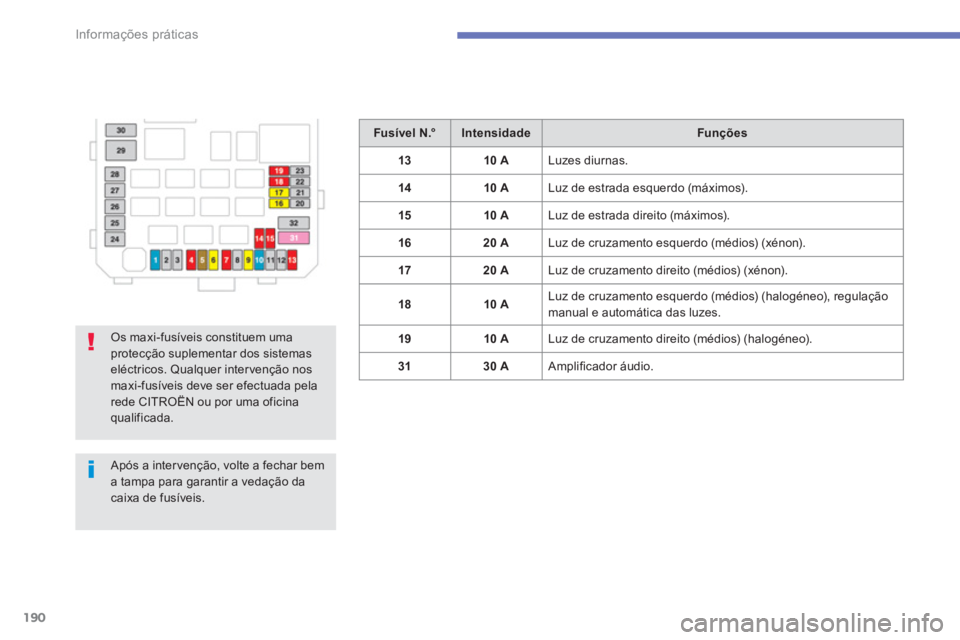

Fusível N.°IntensidadeFunções
1310 A
Luzes diurnas.
14 10 A
Luz de estrada esquerdo (máximos).
1510 A
Luz de estrada direito (máximos).
1
620 A Luz de cruzamento esquerdo (médios) (xénon).
1
720 A Luz de cruzamento direito (médios) (xénon).
1810 A Luz de cruzamento esquerdo (médios) (halogéneo), regulação
manual e automática das luzes.
1
910 A
Luz de cruzamento direito (médios) (halogéneo).
3130 A
Amplificador ·udio.
Os maxi-fusÌveis constituem uma protecÁ„o suplementar dos sistemaselÈctricos. Qualquer inter venÁ„o nosmaxi-fusÌveis deve ser efectuada pelarede CITROÀN ou por uma oficinaqualificada.

ApÛs a inter venÁ„o, volte a fechar bema tampa para garantir a vedaÁ„o dacaixa de fusÌveis.
