2013 CITROEN C4 AIRCROSS Manual do condutor (in Portuguese)

175
7
Informações práticas
mala sob a superfície inferior.
Consoante a sua versão, a roda sobresselente
é homogénea em chapa ou em alumínio; para determinados destinos é de utilização
temporária.

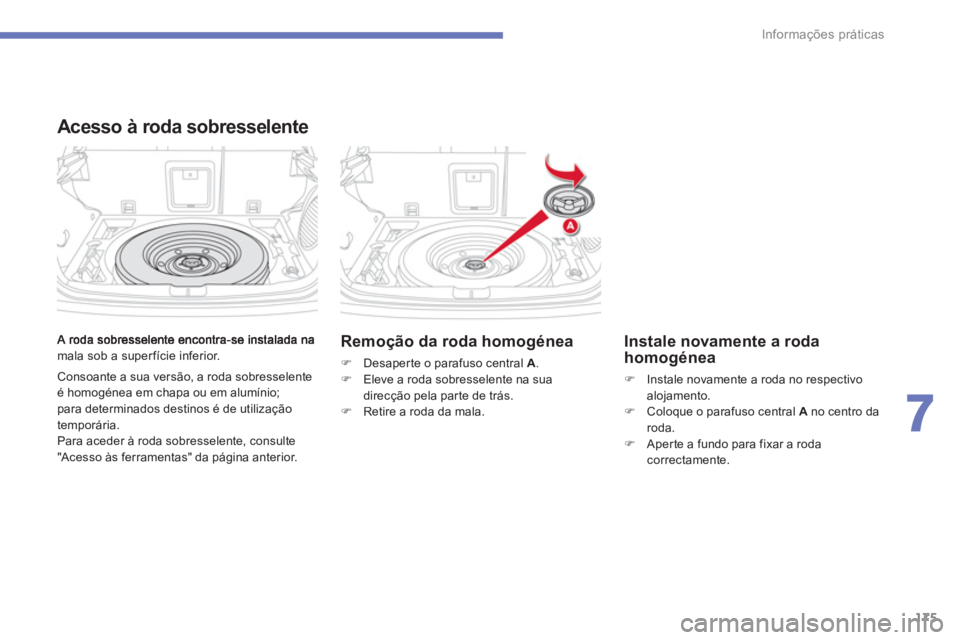

Para aceder à roda sobresselente, consulte
"Acesso às
ferramentas" da página anterior.
Acesso à roda sobresselente
Remoção da roda homogénea
)Desaperte o parafuso central A.)Eleve a roda sobresselente na suadirecção pela par te de trás.)Retire a roda da mala.

Instale novamente a roda
homogénea
) Instale novamente a roda no respectivo
alojamento. ) Coloque o parafuso central Ano centro da
roda.
) Aper te a fundo para fixar a roda correctamente.

176
Informações práticas

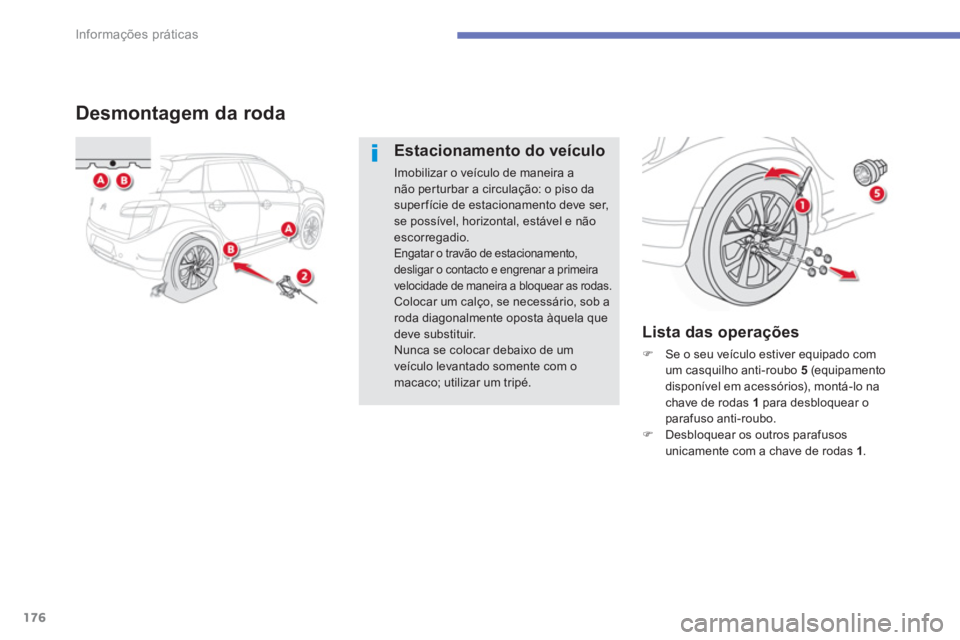

Desmontagem da roda
Estacionamento do veículo
Imobilizar o veículo de maneira a não per turbar a circulação: o piso dasuperfície de estacionamento deve ser, se possível, horizontal, estável e não
escorregadio. Engatar o travão de estacionamento, desligar o contacto e engrenar a primeiravelocidade de maneira a bloquear as rodas. Colocar um calço, se necessário, sob aroda diagonalmente oposta àquela quedeve substituir.Nunca se colocar debaixo de um veículo levantado somente com omacaco; utilizar um tripé.

Lista das operações
)Se o seu veículo estiver equipado com
um casquilho anti-roubo 5(equipamento
disponível em acessórios), montá-lo na chave de rodas 1para desbloquear oparafuso anti-roubo.)Desbloquear os outros parafusosunicamente com a chave de rodas 1.

177
7
Informações práticas

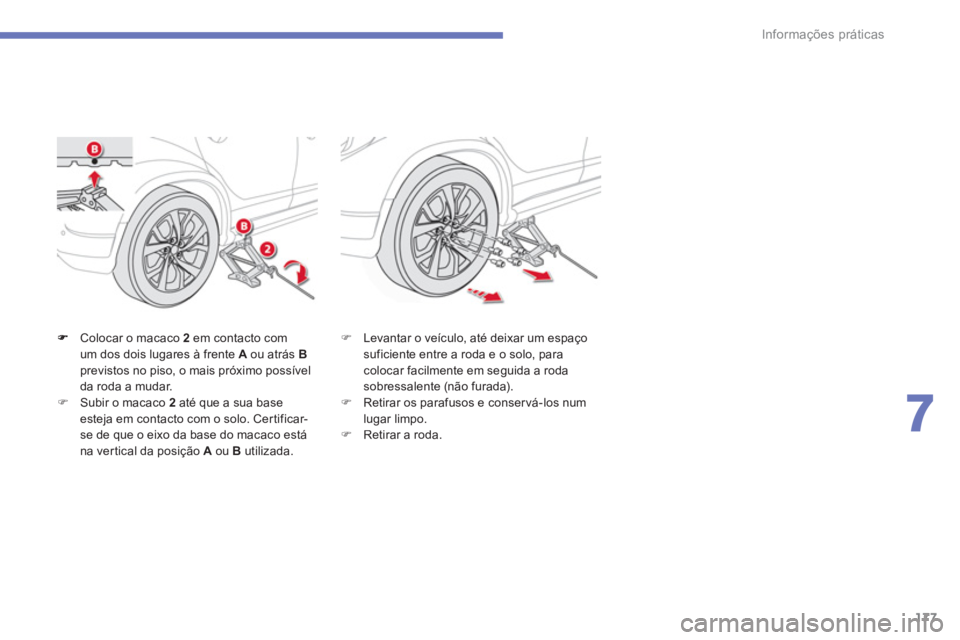

Colocar o macaco 2em contacto com
um dos dois lugares à frente A
ou atrás Bprevistos no piso, o mais próximo possível da roda a mudar. )Subir o macaco 2
até que a sua base esteja em contacto com o solo. Certificar-
se de que o eixo da base do macaco estána ver tical da posição A
ou B
utilizada.
)
Levantar o veículo, até deixar um espaçosuficiente entre a roda e o solo, para colocar facilmente em seguida a roda sobressalente (não furada). )
Retirar os parafusos e conservá-los num lugar limpo.
)
Retirar a roda.

178
Informações práticas
Montagem da roda
Após uma mudança de roda
Utilizando a roda sobressalente do tipo "dimensões reduzidas", não exceder a velocidade de 80 km/ h.Mandar verificar rapidamente o aperto
dos parafusos e a pressão da rodasobressalente pela rede CITROËN pou por uma oficina qualificada.Mandar reparar rapidamente o pneu furado e substituí-lo no veículo assim que possível.

Lista das operações
)Colocar no lugar a roda sobre o eixo. )Aper tar os parafusos manualmente até ao limite.)Efectuar um pré-aperto do parafuso anti-roubocom a chave de rodas 1
equipada do casquilho
anti-roubo 5 (se o seu veículo o incluir). )Efectuar um pré-aper to dos outrosparafusos apenas com a chave de rodas 1 .
Montagem de pneus para a neve
Caso equipe o veículo com pneus para a neve montados em jantes em chapa, é obrigatório
utilizar parafusos específicos disponíveis na rede CITROËN ou numa oficina qualificada.

179
7
Informações práticas

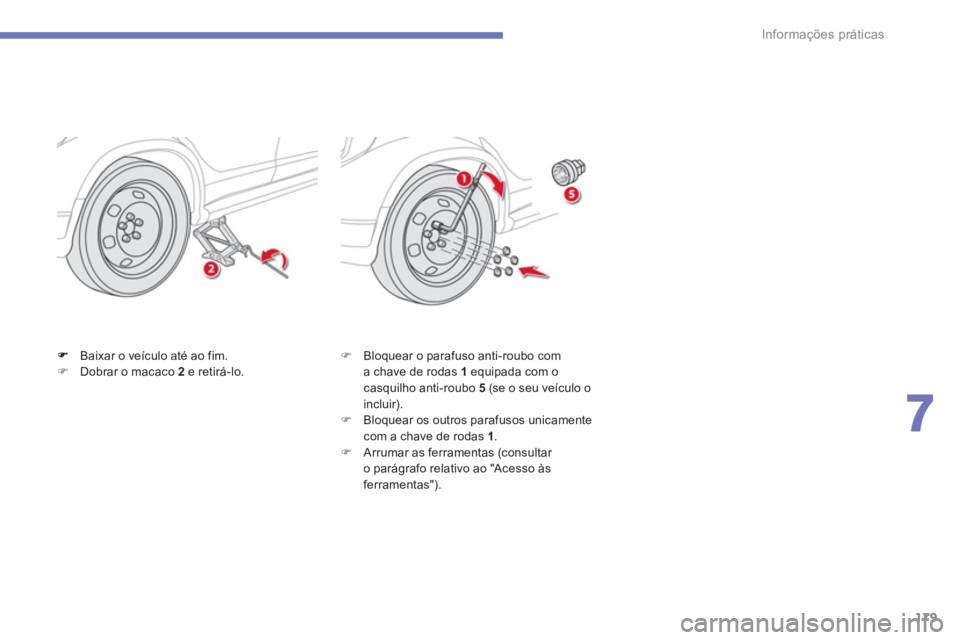

Baixar o veículo até ao fim.)Dobrar o macaco 2 e retirá-lo.) Bloquear o parafuso anti-roubo com a chave de rodas 1
equipada com o casquilho anti-roubo 5 (se o seu veículo o
incluir). ) Bloquear os outros parafusos unicamente
com a chave de rodas 1
. )
Arrumar as ferramentas (consultar
o parágrafo relativo ao "Acesso às
ferramentas").

180
Informações práticas

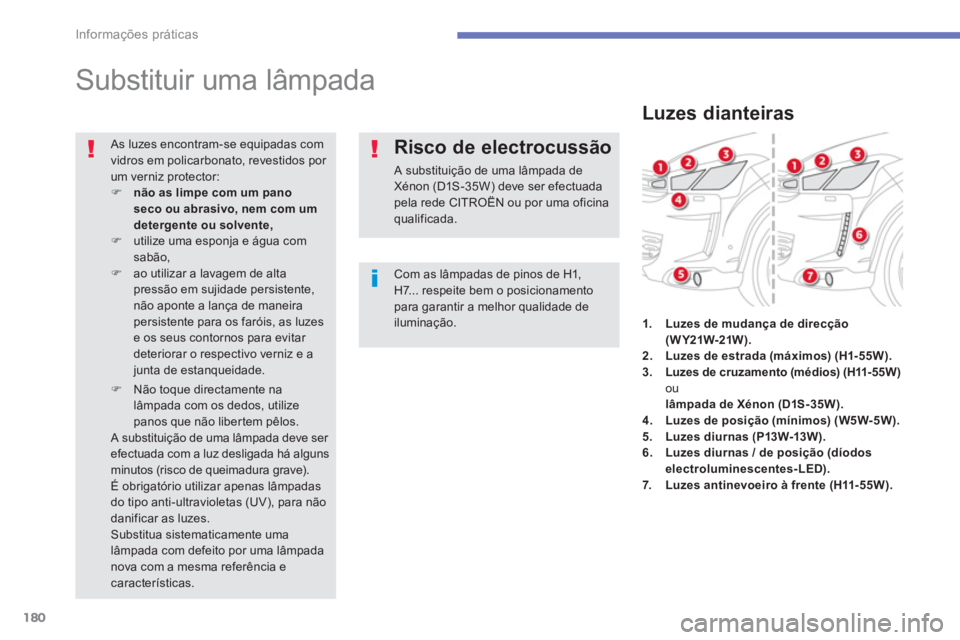

Substituir uma lâmpada
Com as lâmpadas de pinos de H1,H7... respeite bem o posicionamento para garantir a melhor qualidade deiluminação.
As luzes encontram-se equipadas com vidros em policarbonato, revestidos por um verniz protector:)não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,)utilize uma esponja e água comsabão, )ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneirapersistente para os faróis, as luzese os seus contornos para evitar deteriorar o respectivo verniz e ajunta de estanqueidade.
)Não toque directamente nalâmpada com os dedos, utilizepanos que não liber tem pêlos. A substituição de uma lâmpada deve ser efectuada com a luz desligada há algunsminutos (risco de queimadura grave).É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para nãodanificar as luzes.Substitua sistematicamente umalâmpada com defeito por uma lâmpada nova com a mesma referência ecaracterísticas.
Risco de electrocussão

A substituição de uma lâmpada deXénon (D1S-35W) deve ser efectuada pela rede CITROËN ou por uma oficina qualificada.


Luzes dianteiras
1.Luzes demudança de direcção(W Y21W-21W).2.Luzes de estrada (máximos) (H1- 55W).3.Luzes de cruzamento (médios)(H11- 55W)
ou lâmpada de Xénon (D1S-35W).4.Luzes de posição (mínimos) (W5W-5W).5.
Luzes diurnas(P13W-13W).6.Luzes diurnas / de posição (díodos
electroluminescentes-LED).7.Luzesantinevoeiro à frente (H11- 55W).

181
7
Informações práticas

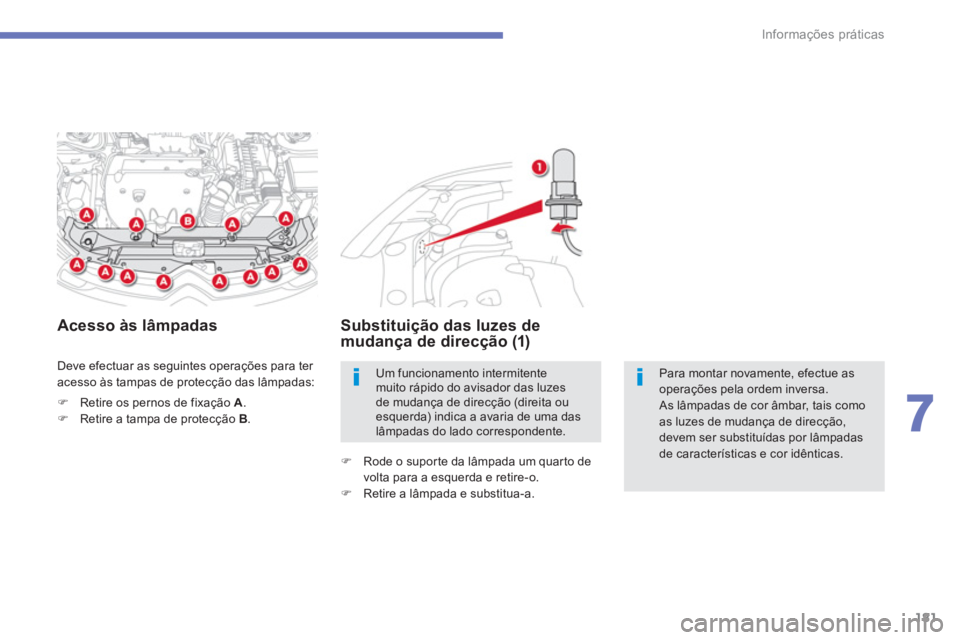

Deve efectuar as seguintes operações para ter
acesso às tampas de protecção das lâmpadas:
)Retire os pernos de fixação A . )Retire a tampa de protecção B .



Acesso às lâmpadas Substituição das luzes de mudança de direcção (1)
)
Rode o supor te da lâmpada um quar to de
volta para a esquerda e retire-o.
) Retire a lâmpada e substitua-a.
Um funcionamento intermitentemuito rápido do avisador das luzes de mudança de direcção (direita ouesquerda) indica a avaria de uma das lâmpadas do lado correspondente.

Para montar novamente, efectue as operações pela ordem inversa.
As lâmpadas de cor âmbar, tais comoas luzes de mudança de direcção, devem ser substituídas por lâmpadas de características e cor idênticas.

182
Informações práticas

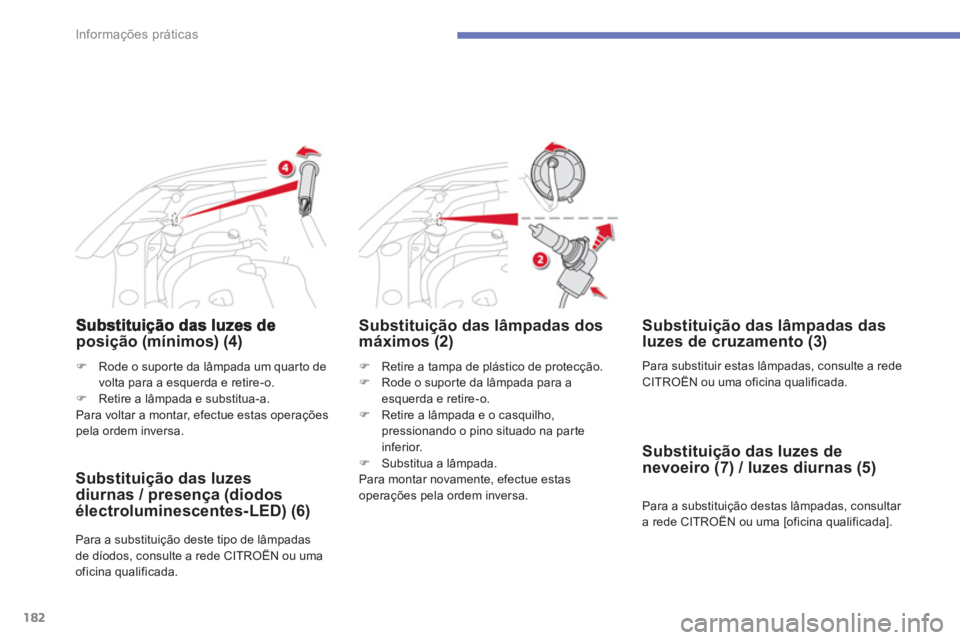

posição (mínimos) (4)
) Retire a tampa de plástico de protecção. )
Rode o supor te da lâmpada para aesquerda e retire-o. )
Retire a lâmpada e o casquilho,
pressionando o pino situado na par te
inf
erior. ) Substitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.
Substituição das lâmpadas dosmáximos (2)
) Rode o supor te da lâmpada um quar to de
volta para a esquerda e retire-o.) Retire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes
diurnas / presença (diodos
électroluminescentes-LED) (6)
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.

Substituição das lâmpadas dasluzes de cruzamento (3)

Para substituir estas lâmpadas, consulte a redeCITROËN ou uma oficina qualificada.
Para a substituição destas lâmpadas, consultar
a rede CITROËN ou uma [oficina qualificada].
Substituição das luzes de
nevoeiro (7) / luzes diurnas (5)
