2013 CITROEN C4 AIRCROSS Manual do condutor (in Portuguese)

127
4
Condução





Ajuda ao estacionamento


Esta função não pode, em caso algum, substituir a vigilância e a responsabilidade do condutor.
Ajuda ao estacionamento
traseiro

Com a ajuda dos sensores situados no pára-choques, esta função assinala a proximidade
de obstáculos (pessoas, veículos, árvores,
barreiras...) que entrem no respectivo campo
de detecção.

Cer tos tipos de obstáculo (estacas, balizas
de obras...) detectados no início, deixarão deser detectados no final da manobra devido àpresença de ângulos mor tos.


Ajuda sonora
A informação de proximidade é fornecida por
um sinal sonoro descontínuo, cuja frequênciase torna mais rápida à medida que o veículo se
aproxima do obstáculo.

Aproximando-se de uma determinada distância
"veículo/obstáculo", o sinal sonoro torna-se contínuo.

A colocação em funcionamento é obtida
através da engrenagem da marcha-atrás,
sendo acompanhada de um sinal sonoro.
O avisador da tecla acende para confirmar a
activação do sistema.
A função é desactivada quando se desengrena a marcha-atrás.

128
Condução
Só o veículoVeículo equipado com um sistema de
atrelagem

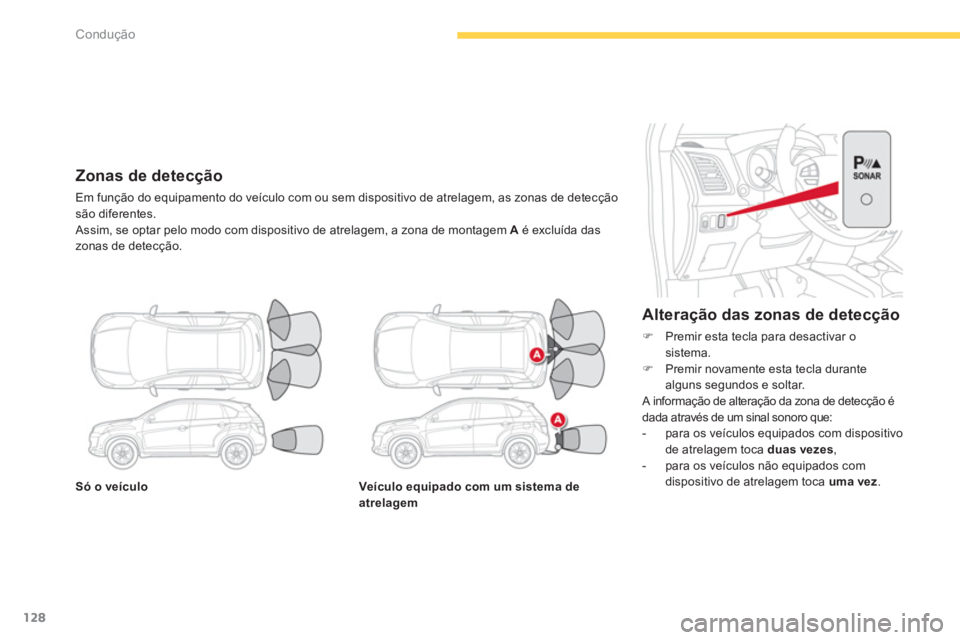

Alteração das zonas de detecção
)Premir esta tecla para desactivar o sistema. )Premir novamente esta tecla durante alguns segundos e soltar.
A informação de alteração da zona de detecção é
dada através de um sinal sonoro que:


- para os veículos equipados com dispositivo
de atrela
gem toca duas vezes,

- para os veículos não equipados comdispositivo de atrelagem toca uma vez.
Zonas de detecção
Em função do equipamento do veículo com ou sem dispositivo de atrelagem, as zonas de detecção são diferentes.
Assim, se optar pelo modo com dispositivo de atrelagem, a zona de montagem A
é excluída daszonas de detecção.

129
4
Condução


Ajuda gráfi ca
Ajuda ao estacionamento
dianteiro
Neutralização / Activação
da ajuda ao estacionamento
dianteira e traseira
A neutralização da função é efectuada através
deste botão. O avisador do botão apaga-se.
Uma nova pressão neste botão reactiva a
função.
O avisador do botão acende.

Anomalia de funcionamento
A ajuda ao estacionamento activa-se quando é detectado um obstáculo na frente e quando é engrenada uma velocidade (posição D
, nos
veículos equipados com a caixa de velocidades CVT) e que a velocidade do veículo permanece
inferior a 10 km/h.
A ajuda ao estacionamento dianteira é
interrompida se o veículo parar durante mais
de cinco se
gundos em marcha para a frente,
se não existirem obstáculos detectados ou se avelocidade do veículo ultrapassar os 10 km/h.
Pense en neutralizar o sistema em caso de engate de um reboque ou de umacaravana.

Com mau tempo ou no Inverno, assegure-se de que os sensores não se encontramcobertos de humidade, gelo ou neve. Quando o veículo circula a uma velocidade inferior a 10 km/h,determinadas fontes sonoras(motorizada, camião, mar telo pneumático...) podem desencadear os sinais sonoros de ajuda ao estacionamento.
Em caso de anomalia, ao engrenar a marcha-
atrás, o avisador da tecla começa a piscar
acom
panhado por um sinal sonoro. Esta ajuda completa o sinalsonoro através da visualização
de segmentos no ecrã à frentee atrás do veículo. Se um dos sensores estiver
avariado, começa a piscar no
visor no quadrante.
Consulte a rede CITROËN ou uma oficina
qualificada. Estes se
gmentos piscam no início da manobrae tornam-se fixos quando se aproxima uma
determinada distância "veículo/obstáculo".

130
Condução

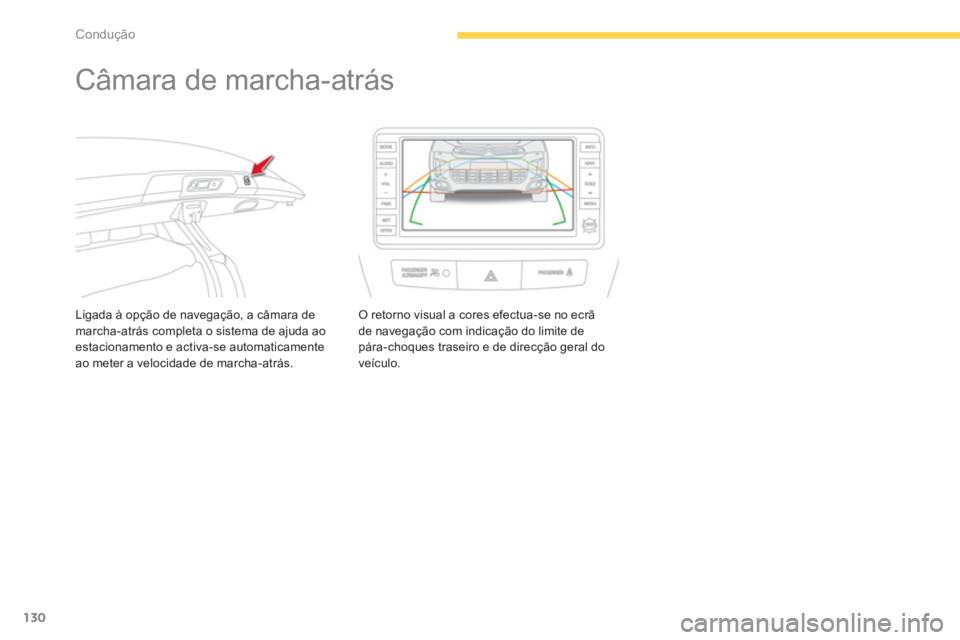

Câmara de marcha-atrás
Ligada à opção de navegação, a câmara demarcha-atrás completa o sistema de ajuda ao estacionamento e activa-se automaticamente ao meter a velocidade de marcha-atrás.
O retorno visual a cores efectua-se no ecrã
de navegação com indicação do limite de
pára-choques traseiro e de direcção geral do
veículo.

131
5
Visibilidade





Comandos de iluminação

Dispositivo de selecção e comando das
diferentes luzes de iluminação do veículo à
fr
ente e atrás.
Iluminação principal
As diferentes luzes dianteiras e traseirasdo veículo foram concebidas para adaptar progressivamente a iluminação em função dascondições climatéricas e garantir assim uma
melhor visibilidade ao condutor:
- luzes de presença, para ser visto,
- luzes de cruzamento, para ver sem encandear os outros condutores,
- luzes de estrada, para ver bem em caso de estrada livre.


Iluminação adicional
São instaladas outras luzes para responder àscondições particulares de condução:


- luz traseira de nevoeiro para ser visto ao
lon
ge,

- luzes de nevoeiro para ver ainda melhor,

-
luzes diurnas para ser visto de dia.

Em determinadas condições climáticas (baixa temperatura, humidade) o embaciamento da super fície internado vidro das luzes dianteiras etraseiras é normal; este embaciamentodesaparece alguns minutos após o acendimento das luzes.
Outras funções de iluminação igualmente disponíveis: - iluminação automática,- iluminação de acompanhamento, - iluminação de acolhimento.

Para utilizar o seu veículo num país onde a circulação é inversa, terá dealterar os faróis para não encandear osutentes da estrada que vêm em sentidoinverso. Consulte a rede CITROËN ou uma oficina qualificada.

132
Visibilidade

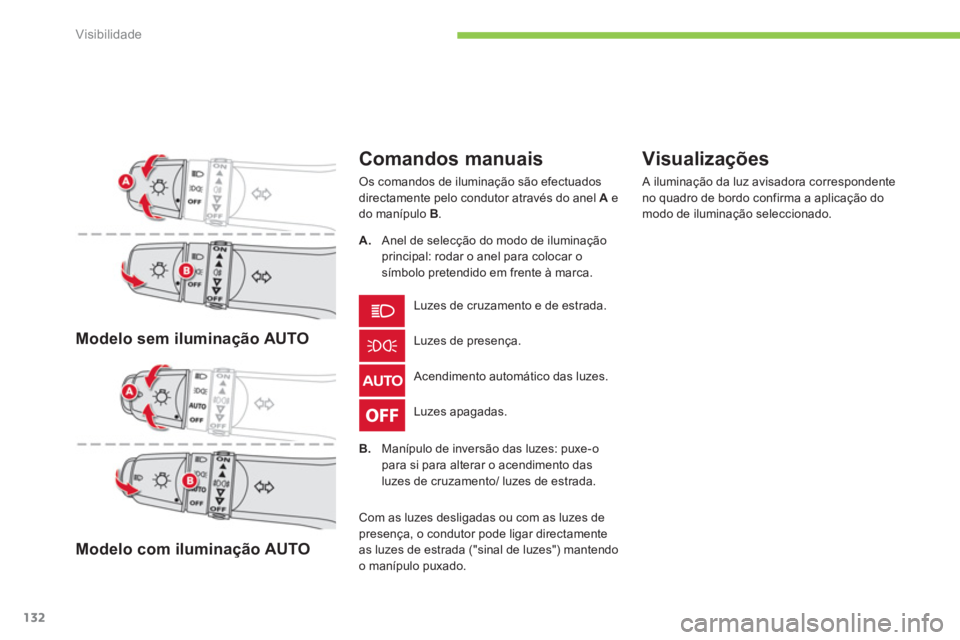

Modelo sem iluminação AUTO
Modelo com ilumina
ção AUTO



Comandos manuais
Os comandos de iluminação são efectuados
directamente pelo condutor através do anel Ae
do manípulo B
.
Luzes apagadas.
Acendimento automático das luzes.
Luzes de presença.
Luzes de cruzamento e de estrada.

Visualizações
A iluminação da luz avisadora correspondenteno quadro de bordo confirma a aplicação do modo de iluminação seleccionado.
A.
Anel de selecção do modo de iluminaçãoprincipal: rodar o anel para colocar osímbolo pretendido em frente à marca.
B.
Manípulo de inversão das luzes: puxe-o
para si para alterar o acendimento das luzes de cruzamento/ luzes de estrada.

Com as luzes desligadas ou com as luzes de
presença, o condutor pode ligar directamente
as luzes de estrada ("sinal de luzes") mantendo
o manípulo puxado.

133
5
Visibilidade

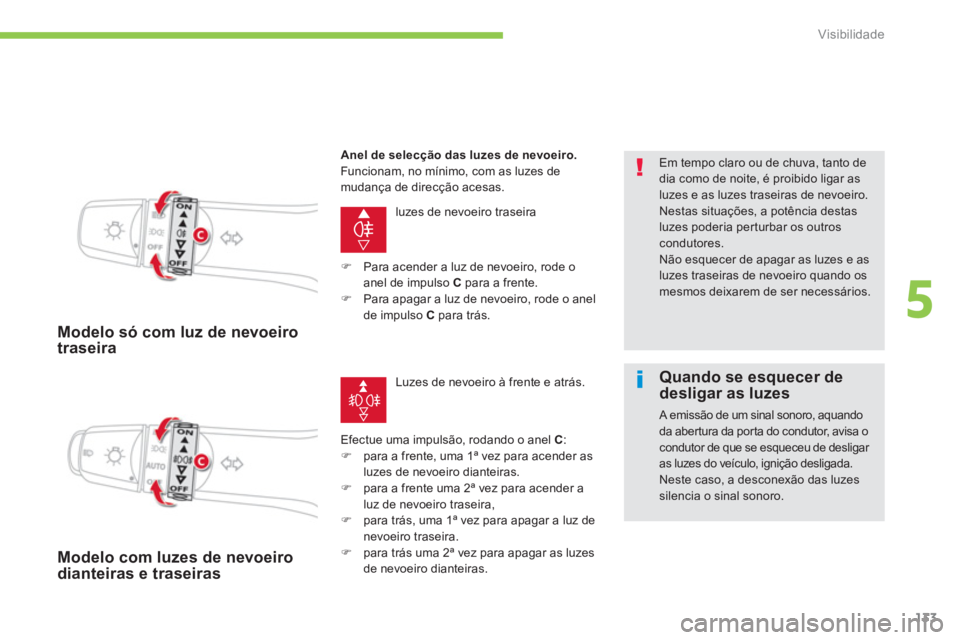

Modelo só com luz de nevoeirotraseira

luzes de nevoeiro traseira
Efectue uma impulsão, rodando o anel
C:) para a frente, uma 1ª vez para acender asluzes de nevoeiro dianteiras. )
para a frente uma 2ª vez para acender aluz de nevoeiro traseira, )
para trás, uma 1ª vez para apagar a luz de
nevoeiro traseira. ) para trás uma 2ª vez para apagar as luzes de nevoeiro dianteiras.


Em tempo claro ou de chuva, tanto de dia como de noite, é proibido ligar asluzes e as luzes traseiras de nevoeiro. Nestas situações, a potência destas
luzes poderia per turbar os outroscondutores. Não esquecer de apagar as luzes e asluzes traseiras de nevoeiro quando os mesmos deixarem de ser necessários.
Modelo com luzes de nevoeirodianteiras e traseiras
Anel de selecção das luzes de nevoeiro.
Funcionam, no mínimo, com as luzes de mudança de direcção acesas.
)
Para acender a luz de nevoeiro, rode o
anel de impulso C para a frente. )
Para apagar a luz de nevoeiro, rode o anel de impulso Cpara trás.


L
uzes de nevoeiro à frente e atrás.

Quando se esquecer dedesligar as luzes

A emissão de um sinal sonoro, aquando da aber tura da por ta do condutor, avisa o condutor de que se esqueceu de desligar as luzes do veículo, ignição desligada.
Neste caso, a desconexão das luzes silencia o sinal sonoro.

134
Visibilidade
A sensibilidade de acendimento automático pode ser parametrizada pelo menu"Equipment" (Equipamento) do ecrã a cores.
Na presença de nevoeiro ou neve, osensor de luminosidade pode detectar luz suficiente. As luzes não se acendem automaticamente. Não ocultar o sensor de luminosidade,
as funções associadas deixam de ser comandadas.
Extinção automática
Se o comando de iluminação se encontra em
luzes de cruzamento ou luzes de estrada,
"m
édios ou máximos", se o contactor de
iluminação se encontrar em "LOCK" ou "ACC"
ou se a chave estiver retirada do contactor, as
luzes apa
gam-se automaticamente ao abrir a por ta do condutor.r
Luzes diurnas
Iluminação de dia que se activa automaticamente quando se liga o motor e
que permite uma melhor visibilidade do veículo pelos outros condutores.
Esta
função é assegurada pelo acendimento
das luzes para esse efeito.O comando de iluminação deve ser colocado na posição "0"ou "AU TO "
(modo de dia).

Iluminação automática
As luzes de posição e as luzes de cruzamento(médios) acendem-se automaticamente, sem
acção do condutor, em caso de detecção de fracaluminosidade externa.
Quando a luminosidade é suficiente, as luzes
apagam-se automaticamente.
O sensor está localizado na base do pára-brisas.

Consultar a rede CITROËN ou uma oficinaqualificada para regular a sensibilidade do sensor.
