2012 Seat Alhambra Manual del propietario (in Spanish)

271
Accesorios, cambio de piezas y modificaciones
ATENCIÓN
Las reparaciones o modificaciones efectuadas en el vehículo de modo no
profesional, pueden afectar el comportamiento de los airbags, así como
provocar anomalías de funcionamiento o accidentes de consecuencias
mortales.
● Nunca coloque, fije o monte objetos como portabebidas, soportes pa-
ra teléfono, sobre las cubiertas de los módulos de los airbags o en el ra-
dio de acción de los mismos.
● Los objetos situados sobre las cubiertas de los airbags, o bien dentro
de su campo de acción, pueden ocasionar heridas graves o mortales en
caso de activarse los airbags.

Líquidos operativos y componentes
Todos los líquidos y componentes funcionales , como correas dentadas,
neumáticos, líquido refrigerante, aceites para motor, bujías y baterías para
el vehículo, se desarrollan continuamente. Por este motivo, dichos líquidos
y componentes funcionales deberán cambiarse en un taller especializado.
Un Servicio Técnico es informado constantemente sobre cualquier modifica-
ción.
ATENCIÓN
Usar un líquido o componente funcional inadecuado, así como manejar
incorrectamente los mismos, puede ocasionar accidentes, heridas gra-
ves, quemaduras e intoxicaciones.
● Los líquidos operativos sólo se deben guardar en el envase original
cerrado.
ATENCIÓN (continuación)
● No guarde nunca líquidos operativos en latas de alimentos vacías,
botellas ni otros envases, ya que otras personas podrían beber dichos lí-
quidos.
● Mantenga todos los líquidos y componentes funcionales lejos del al-
cance de los niños.
● Lea y tenga siempre en cuenta la información y las advertencias de
los envases de los líquidos operativos.
● Cuando utilice productos que desprendan vapores nocivos, trabaje
siempre en el exterior o en una zona bien ventilada.
● Nunca utilice combustible, trementina, aceite de motor, quitaesmalte
ni cualquier otro líquido volátil para el mantenimiento del vehículo. Estos
materiales son tóxicos y fácilmente inflamables. ¡Podrían provocar fuego
o explosiones!
CUIDADO
● Reponga sólo líquidos operativos adecuados. No confunda los líquidos
operativos. Pues podría provocar deficiencias graves en el funcionamiento y
daños en el motor.
● Si se montan accesorios y otros componentes delante de las entradas
de aire, se reduce la capacidad del líquido refrigerante del motor. Si se so-
mete el motor a grandes esfuerzos cuando la temperatura exterior es eleva-
da, podría calentarse en exceso.
Nota relativa al medio ambiente
La pérdida de líquidos operativos puede contaminar el medio ambiente. Re-
coja los líquidos operativos que se derramen en recipientes adecuados y
deséchelos profesionalmente respetando el medio ambiente. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

272Accesorios, cambio de piezas y modificaciones

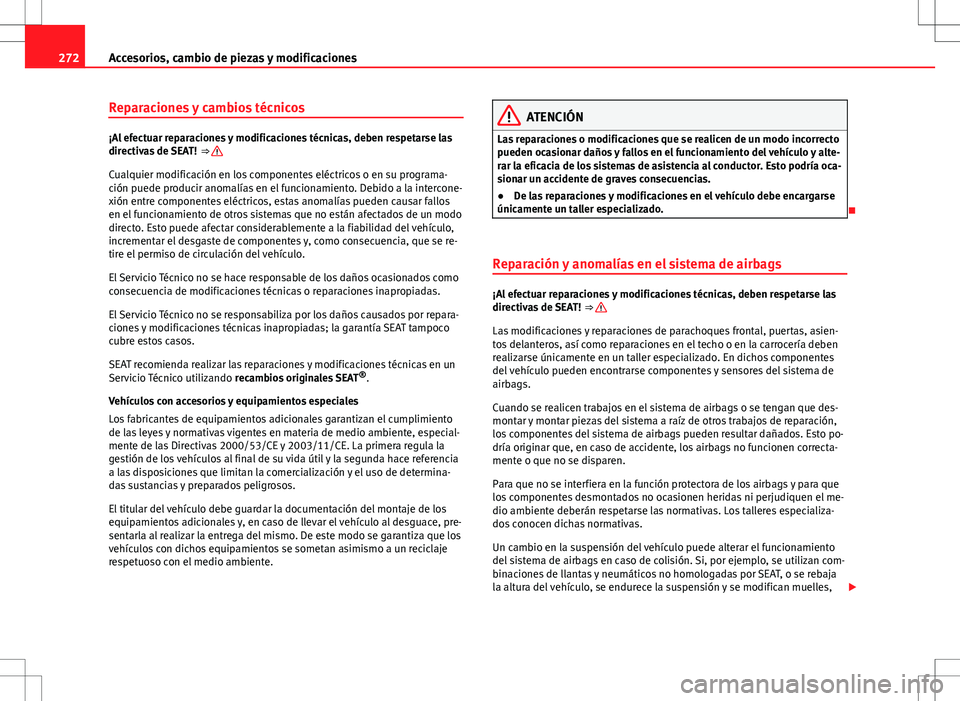

Reparaciones y cambios técnicos
¡Al efectuar reparaciones y modificaciones técnicas, deben respetarse las
directivas de SEAT! ⇒ 
Cualquier modificación en los componentes eléctricos o en su programa-
ción puede producir anomalías en el funcionamiento. Debido a la intercone-
xión entre componentes eléctricos, estas anomalías pueden causar fallos
en el funcionamiento de otros sistemas que no están afectados de un modo
directo. Esto puede afectar considerablemente a la fiabilidad del vehículo,
incrementar el desgaste de componentes y, como consecuencia, que se re-
tire el permiso de circulación del vehículo.
El Servicio Técnico no se hace responsable de los daños ocasionados como
consecuencia de modificaciones técnicas o reparaciones inapropiadas.
El Servicio Técnico no se responsabiliza por los daños causados por repara-
ciones y modificaciones técnicas inapropiadas; la garantía SEAT tampoco
cubre estos casos.
SEAT recomienda realizar las reparaciones y modificaciones técnicas en un
Servicio Técnico utilizando recambios originales SEAT®
.
Vehículos con accesorios y equipamientos especiales
Los fabricantes de equipamientos adicionales garantizan el cumplimiento
de las leyes y normativas vigentes en materia de medio ambiente, especial-
mente de las Directivas 2000/53/CE y 2003/11/CE. La primera regula la
gestión de los vehículos al final de su vida útil y la segunda hace referencia
a las disposiciones que limitan la comercialización y el uso de determina-
das sustancias y preparados peligrosos.
El titular del vehículo debe guardar la documentación del montaje de los
equipamientos adicionales y, en caso de llevar el vehículo al desguace, pre-
sentarla al realizar la entrega del mismo. De este modo se garantiza que los
vehículos con dichos equipamientos se sometan asimismo a un reciclaje
respetuoso con el medio ambiente.
ATENCIÓN
Las reparaciones o modificaciones que se realicen de un modo incorrecto
pueden ocasionar daños y fallos en el funcionamiento del vehículo y alte-
rar la eficacia de los sistemas de asistencia al conductor. Esto podría oca-
sionar un accidente de graves consecuencias.
● De las reparaciones y modificaciones en el vehículo debe encargarse
únicamente un taller especializado.

Reparación y anomalías en el sistema de airbags
¡Al efectuar reparaciones y modificaciones técnicas, deben respetarse las
directivas de SEAT! ⇒ 
Las modificaciones y reparaciones de parachoques frontal, puertas, asien-
tos delanteros, así como reparaciones en el techo o en la carrocería deben
realizarse únicamente en un taller especializado. En dichos componentes
del vehículo pueden encontrarse componentes y sensores del sistema de
airbags.
Cuando se realicen trabajos en el sistema de airbags o se tengan que des-
montar y montar piezas del sistema a raíz de otros trabajos de reparación,
los componentes del sistema de airbags pueden resultar dañados. Esto po-
dría originar que, en caso de accidente, los airbags no funcionen correcta-
mente o que no se disparen.
Para que no se interfiera en la función protectora de los airbags y para que
los componentes desmontados no ocasionen heridas ni perjudiquen el me-
dio ambiente deberán respetarse las normativas. Los talleres especializa-
dos conocen dichas normativas.
Un cambio en la suspensión del vehículo puede alterar el funcionamiento
del sistema de airbags en caso de colisión. Si, por ejemplo, se utilizan com-
binaciones de llantas y neumáticos no homologadas por SEAT, o se rebaja
la altura del vehículo, se endurece la suspensión y se modifican muelles, 

273
Accesorios, cambio de piezas y modificaciones

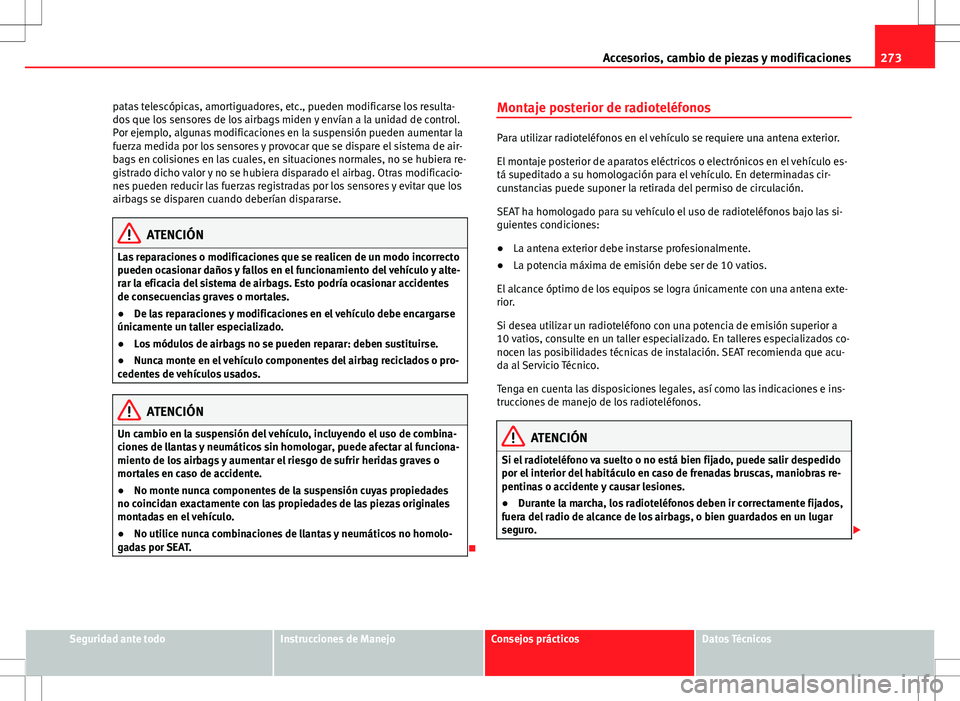

patas telescópicas, amortiguadores, etc., pueden modificarse los resulta-
dos que los sensores de los airbags miden y envían a la unidad de control.
Por ejemplo, algunas modificaciones en la suspensión pueden aumentar la
fuerza medida por los sensores y provocar que se dispare el sistema de air-
bags en colisiones en las cuales, en situaciones normales, no se hubiera re-
gistrado dicho valor y no se hubiera disparado el airbag. Otras modificacio-
nes pueden reducir las fuerzas registradas por los sensores y evitar que los
airbags se disparen cuando deberían dispararse.
ATENCIÓN
Las reparaciones o modificaciones que se realicen de un modo incorrecto
pueden ocasionar daños y fallos en el funcionamiento del vehículo y alte-
rar la eficacia del sistema de airbags. Esto podría ocasionar accidentes
de consecuencias graves o mortales.
● De las reparaciones y modificaciones en el vehículo debe encargarse
únicamente un taller especializado.
● Los módulos de airbags no se pueden reparar: deben sustituirse.
● Nunca monte en el vehículo componentes del airbag reciclados o pro-
cedentes de vehículos usados.
ATENCIÓN
Un cambio en la suspensión del vehículo, incluyendo el uso de combina-
ciones de llantas y neumáticos sin homologar, puede afectar al funciona-
miento de los airbags y aumentar el riesgo de sufrir heridas graves o
mortales en caso de accidente.
● No monte nunca componentes de la suspensión cuyas propiedades
no coincidan exactamente con las propiedades de las piezas originales
montadas en el vehículo.
● No utilice nunca combinaciones de llantas y neumáticos no homolo-
gadas por SEAT.
 Montaje posterior de radioteléfonos
Para utilizar radioteléfonos en el vehículo se requiere una antena exterior.
El montaje posterior de aparatos eléctricos o electrónicos en el vehículo es-
tá supeditado a su homologación para el vehículo. En determinadas cir-
cunstancias puede suponer la retirada del permiso de circulación.
SEAT ha homologado para su vehículo el uso de radioteléfonos bajo las si-
guientes condiciones:
●
La antena exterior debe instarse profesionalmente.
● La potencia máxima de emisión debe ser de 10 vatios.
El alcance óptimo de los equipos se logra únicamente con una antena exte-
rior.
Si desea utilizar un radioteléfono con una potencia de emisión superior a
10 vatios, consulte en un taller especializado. En talleres especializados co-
nocen las posibilidades técnicas de instalación. SEAT recomienda que acu-
da al Servicio Técnico.
Tenga en cuenta las disposiciones legales, así como las indicaciones e ins-
trucciones de manejo de los radioteléfonos.
ATENCIÓN
Si el radioteléfono va suelto o no está bien fijado, puede salir despedido
por el interior del habitáculo en caso de frenadas bruscas, maniobras re-
pentinas o accidente y causar lesiones.
● Durante la marcha, los radioteléfonos deben ir correctamente fijados,
fuera del radio de alcance de los airbags, o bien guardados en un lugar
seguro. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

274Accesorios, cambio de piezas y modificaciones

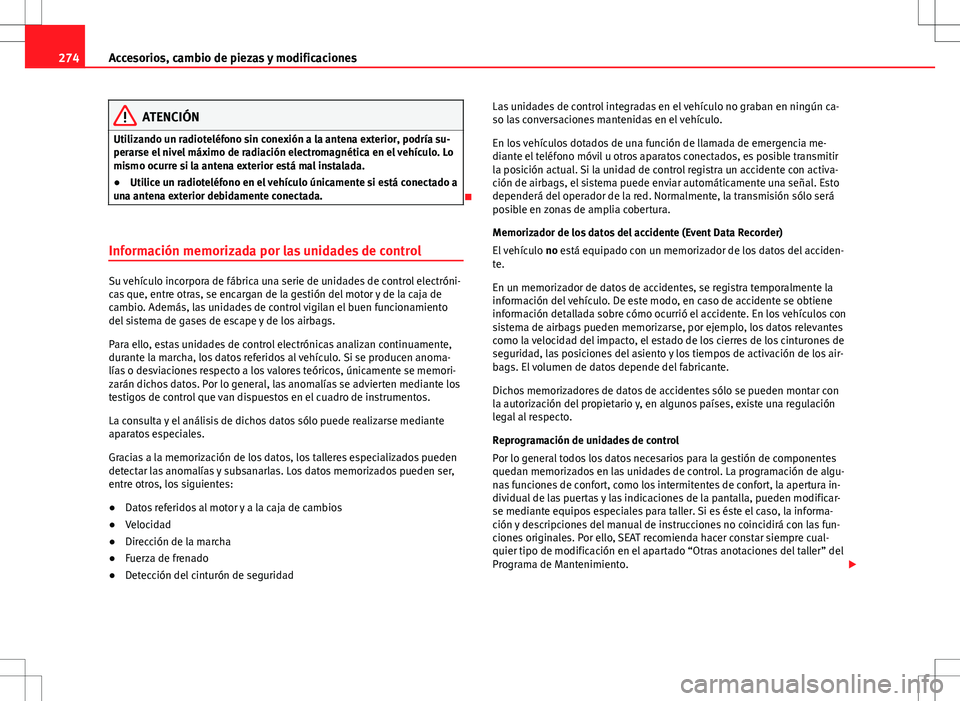

ATENCIÓN
Utilizando un radioteléfono sin conexión a la antena exterior, podría su-
perarse el nivel máximo de radiación electromagnética en el vehículo. Lo
mismo ocurre si la antena exterior está mal instalada.
● Utilice un radioteléfono en el vehículo únicamente si está conectado a
una antena exterior debidamente conectada.

Información memorizada por las unidades de control
Su vehículo incorpora de fábrica una serie de unidades de control electróni-
cas que, entre otras, se encargan de la gestión del motor y de la caja de
cambio. Además, las unidades de control vigilan el buen funcionamiento
del sistema de gases de escape y de los airbags.
Para ello, estas unidades de control electrónicas analizan continuamente,
durante la marcha, los datos referidos al vehículo. Si se producen anoma-
lías o desviaciones respecto a los valores teóricos, únicamente se memori-
zarán dichos datos. Por lo general, las anomalías se advierten mediante los
testigos de control que van dispuestos en el cuadro de instrumentos.
La consulta y el análisis de dichos datos sólo puede realizarse mediante
aparatos especiales.
Gracias a la memorización de los datos, los talleres especializados pueden
detectar las anomalías y subsanarlas. Los datos memorizados pueden ser,
entre otros, los siguientes:
● Datos referidos al motor y a la caja de cambios
● Velocidad
● Dirección de la marcha
● Fuerza de frenado
● Detección del cinturón de seguridad Las unidades de control integradas en el vehículo no graban en ningún ca-
so las conversaciones mantenidas en el vehículo.
En los vehículos dotados de una función de llamada de emergencia me-
diante el teléfono móvil u otros aparatos conectados, es posible transmitir
la posición actual. Si la unidad de control registra un accidente con activa-
ción de airbags, el sistema puede enviar automáticamente una señal. Esto
dependerá del operador de la red. Normalmente, la transmisión sólo será
posible en zonas de amplia cobertura.
Memorizador de los datos del accidente (Event Data Recorder)
El vehículo
no está equipado con un memorizador de los datos del acciden-
te.
En un memorizador de datos de accidentes, se registra temporalmente la
información del vehículo. De este modo, en caso de accidente se obtiene
información detallada sobre cómo ocurrió el accidente. En los vehículos con
sistema de airbags pueden memorizarse, por ejemplo, los datos relevantes
como la velocidad del impacto, el estado de los cierres de los cinturones de
seguridad, las posiciones del asiento y los tiempos de activación de los air-
bags. El volumen de datos depende del fabricante.
Dichos memorizadores de datos de accidentes sólo se pueden montar con
la autorización del propietario y, en algunos países, existe una regulación
legal al respecto.
Reprogramación de unidades de control
Por lo general todos los datos necesarios para la gestión de componentes
quedan memorizados en las unidades de control. La programación de algu-
nas funciones de confort, como los intermitentes de confort, la apertura in-
dividual de las puertas y las indicaciones de la pantalla, pueden modificar-
se mediante equipos especiales para taller. Si es éste el caso, la informa-
ción y descripciones del manual de instrucciones no coincidirá con las fun-
ciones originales. Por ello, SEAT recomienda hacer constar siempre cual-
quier tipo de modificación en el apartado “Otras anotaciones del taller” del
Programa de Mantenimiento. 

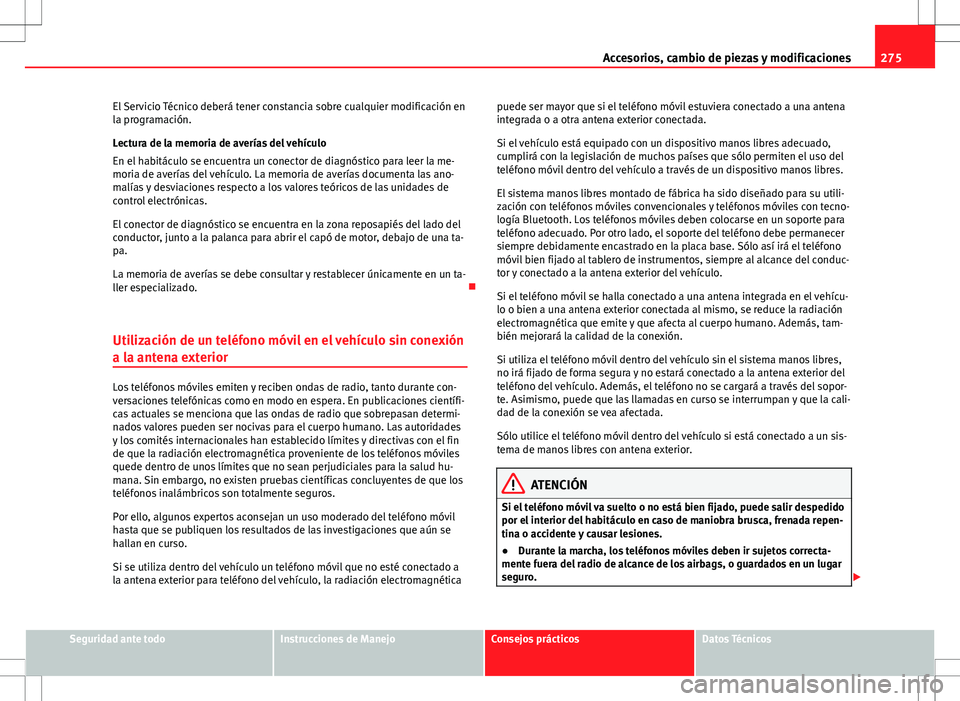

275
Accesorios, cambio de piezas y modificaciones
El Servicio Técnico deberá tener constancia sobre cualquier modificación en
la programación.
Lectura de la memoria de averías del vehículo
En el habitáculo se encuentra un conector de diagnóstico para leer la me-
moria de averías del vehículo. La memoria de averías documenta las ano-
malías y desviaciones respecto a los valores teóricos de las unidades de
control electrónicas.
El conector de diagnóstico se encuentra en la zona reposapiés del lado del
conductor, junto a la palanca para abrir el capó de motor, debajo de una ta-
pa.
La memoria de averías se debe consultar y restablecer únicamente en un ta-
ller especializado. 
Utilización de un teléfono móvil en el vehículo sin conexión
a la antena exterior
Los teléfonos móviles emiten y reciben ondas de radio, tanto durante con-
versaciones telefónicas como en modo en espera. En publicaciones científi-
cas actuales se menciona que las ondas de radio que sobrepasan determi-
nados valores pueden ser nocivas para el cuerpo humano. Las autoridades
y los comités internacionales han establecido límites y directivas con el fin
de que la radiación electromagnética proveniente de los teléfonos móviles
quede dentro de unos límites que no sean perjudiciales para la salud hu-
mana. Sin embargo, no existen pruebas científicas concluyentes de que los
teléfonos inalámbricos son totalmente seguros.
Por ello, algunos expertos aconsejan un uso moderado del teléfono móvil
hasta que se publiquen los resultados de las investigaciones que aún se
hallan en curso.
Si se utiliza dentro del vehículo un teléfono móvil que no esté conectado a
la antena exterior para teléfono del vehículo, la radiación electromagnética puede ser mayor que si el teléfono móvil estuviera conectado a una antena
integrada o a otra antena exterior conectada.
Si el vehículo está equipado con un dispositivo manos libres adecuado,
cumplirá con la legislación de muchos países que sólo permiten el uso del
teléfono móvil dentro del vehículo a través de un dispositivo manos libres.
El sistema manos libres montado de fábrica ha sido diseñado para su utili-
zación con teléfonos móviles convencionales y teléfonos móviles con tecno-
logía Bluetooth. Los teléfonos móviles deben colocarse en un soporte para
teléfono adecuado. Por otro lado, el soporte del teléfono debe permanecer
siempre debidamente encastrado en la placa base. Sólo así irá el teléfono
móvil bien fijado al tablero de instrumentos, siempre al alcance del conduc-
tor y conectado a la antena exterior del vehículo.
Si el teléfono móvil se halla conectado a una antena integrada en el vehícu-
lo o bien a una antena exterior conectada al mismo, se reduce la radiación
electromagnética que emite y que afecta al cuerpo humano. Además, tam-
bién mejorará la calidad de la conexión.
Si utiliza el teléfono móvil dentro del vehículo sin el sistema manos libres,
no irá fijado de forma segura y no estará conectado a la antena exterior del
teléfono del vehículo. Además, el teléfono no se cargará a través del sopor-
te. Asimismo, puede que las llamadas en curso se interrumpan y que la cali-
dad de la conexión se vea afectada.
Sólo utilice el teléfono móvil dentro del vehículo si está conectado a un sis-
tema de manos libres con antena exterior.
ATENCIÓN
Si el teléfono móvil va suelto o no está bien fijado, puede salir despedido
por el interior del habitáculo en caso de maniobra brusca, frenada repen-
tina o accidente y causar lesiones.
● Durante la marcha, los teléfonos móviles deben ir sujetos correcta-
mente fuera del radio de alcance de los airbags, o guardados en un lugar
seguro. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

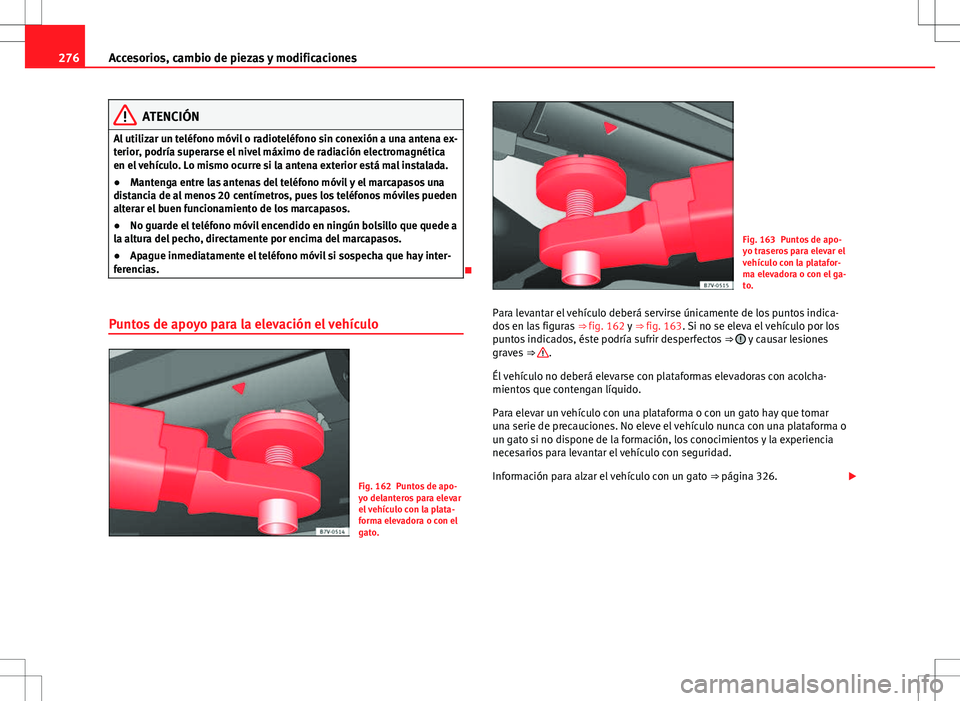

276Accesorios, cambio de piezas y modificaciones
ATENCIÓN
Al utilizar un teléfono móvil o radioteléfono sin conexión a una antena ex-
terior, podría superarse el nivel máximo de radiación electromagnética
en el vehículo. Lo mismo ocurre si la antena exterior está mal instalada.
● Mantenga entre las antenas del teléfono móvil y el marcapasos una
distancia de al menos 20 centímetros, pues los teléfonos móviles pueden
alterar el buen funcionamiento de los marcapasos.
● No guarde el teléfono móvil encendido en ningún bolsillo que quede a
la altura del pecho, directamente por encima del marcapasos.
● Apague inmediatamente el teléfono móvil si sospecha que hay inter-
ferencias.

Puntos de apoyo para la elevación el vehículo
Fig. 162 Puntos de apo-
yo delanteros para elevar
el vehículo con la plata-
forma elevadora o con el
gato.
Fig. 163 Puntos de apo-
yo traseros para elevar el
vehículo con la platafor-
ma elevadora o con el ga-
to.
Para levantar el vehículo deberá servirse únicamente de los puntos indica-
dos en las figuras ⇒ fig. 162 y ⇒ fig. 163. Si no se eleva el vehículo por los
puntos indicados, éste podría sufrir desperfectos ⇒ 
y causar lesiones
graves ⇒ .
Él vehículo no deberá elevarse con plataformas elevadoras con acolcha-
mientos que contengan líquido.
Para elevar un vehículo con una plataforma o con un gato hay que tomar
una serie de precauciones. No eleve el vehículo nunca con una plataforma o
un gato si no dispone de la formación, los conocimientos y la experiencia
necesarios para levantar el vehículo con seguridad.
Información para alzar el vehículo con un gato ⇒ página 326.

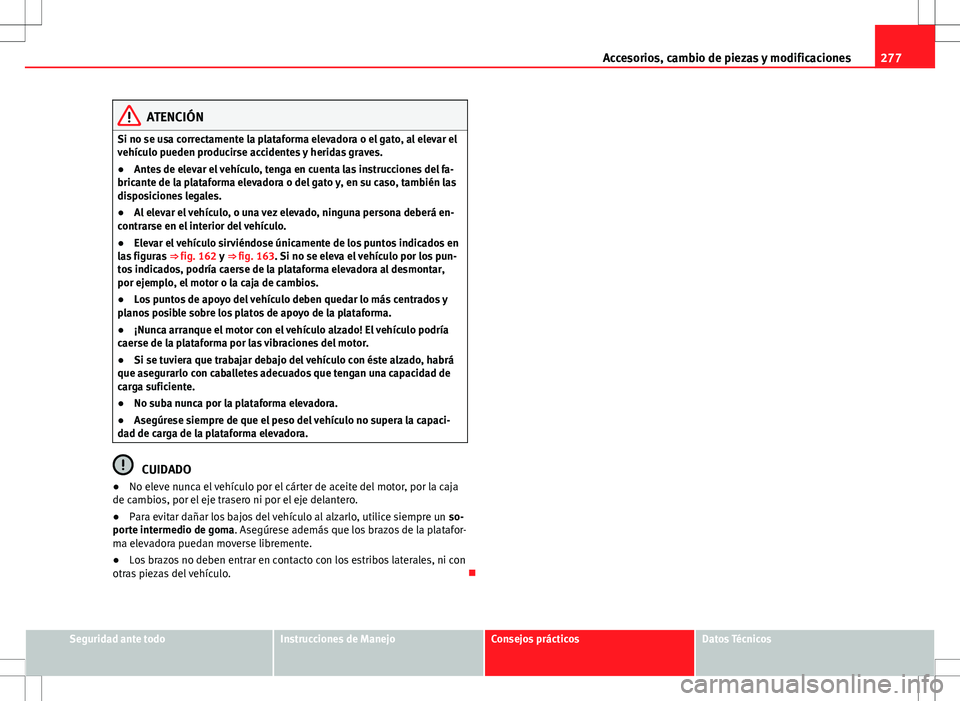

277
Accesorios, cambio de piezas y modificaciones
ATENCIÓN
Si no se usa correctamente la plataforma elevadora o el gato, al elevar el
vehículo pueden producirse accidentes y heridas graves.
● Antes de elevar el vehículo, tenga en cuenta las instrucciones del fa-
bricante de la plataforma elevadora o del gato y, en su caso, también las
disposiciones legales.
● Al elevar el vehículo, o una vez elevado, ninguna persona deberá en-
contrarse en el interior del vehículo.
● Elevar el vehículo sirviéndose únicamente de los puntos indicados en
las figuras ⇒ fig. 162 y ⇒ fig. 163. Si no se eleva el vehículo por los pun-
tos indicados, podría caerse de la plataforma elevadora al desmontar,
por ejemplo, el motor o la caja de cambios.
● Los puntos de apoyo del vehículo deben quedar lo más centrados y
planos posible sobre los platos de apoyo de la plataforma.
● ¡Nunca arranque el motor con el vehículo alzado! El vehículo podría
caerse de la plataforma por las vibraciones del motor.
● Si se tuviera que trabajar debajo del vehículo con éste alzado, habrá
que asegurarlo con caballetes adecuados que tengan una capacidad de
carga suficiente.
● No suba nunca por la plataforma elevadora.
● Asegúrese siempre de que el peso del vehículo no supera la capaci-
dad de carga de la plataforma elevadora.
CUIDADO
● No eleve nunca el vehículo por el cárter de aceite del motor, por la caja
de cambios, por el eje trasero ni por el eje delantero.
● Para evitar dañar los bajos del vehículo al alzarlo, utilice siempre un so-
porte intermedio de goma. Asegúrese además que los brazos de la platafor-
ma elevadora puedan moverse libremente.
● Los brazos no deben entrar en contacto con los estribos laterales, ni con
otras piezas del vehículo. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

278Verificación y reposición de niveles
Verificación y reposición de niveles
Repostar Introducción al tema
La tapa del depósito se encuentra en el lado derecho de la parte trasera del
vehículo.
Información complementaria y advertencias:
● Combustible ⇒  página 282
● Reducción Catalítica Selectiva (AdBlue) ⇒ página 286
● Preparativos para trabajar en el vano motor ⇒ página 290
ATENCIÓN
Repostar o manejar combustible con negligencia puede provocar una ex-
plosión o un incendio que ocasione graves quemaduras y lesiones.
● Asegúrese siempre de cerrar correctamente el tapón del depósito pa-
ra evitar la evaporación y el derrame de combustible.
● Los combustibles son sustancias altamente explosivas e inflamables,
y pueden provocar quemaduras y otras lesiones graves.
● Si al repostar el motor no está apagado o la pistola del surtidor no
está completamente introducida en la boca de llenado del combustible,
podría salirse o derramarse combustible. Esto puede ocasionar incen-
dios, explosiones, quemaduras y heridas graves.
● Al repostar, se deberá apagar el motor, la calefacción independiente
(⇒  página 171) y desconectar el encendido por motivos de seguridad.
ATENCIÓN (continuación)
● Apague siempre el teléfono móvil y los aparatos de radio u otros equi-
pos emisores antes de repostar. Las ondas electromagnéticas pueden
producir chispas y causar un incendio.
● Nunca entre en el vehículo mientras esté repostando. Si necesita en-
trar excepcionalmente en el vehículo, cierre la puerta y toque una super-
ficie metálica antes de sujetar nuevamente la pistola del surtidor. De esta
forma evitará que se produzcan chispas por descarga electrostática. Al
repostar, las chispas pueden provocar un incendio.
● Nunca reposte o llene un bidón cerca de llamas abiertas, chispas u
objetos de combustión lenta (por ejemplo, cigarrillos).
● Al repostar evite las descargas electrostáticas y las radiaciones elec-
tromagnéticas.
● Respete las normas de seguridad de la estación de servicio.
● Nunca derrame combustible sobre el vehículo o en el maletero. 
