2012 Seat Alhambra Manual del propietario (in Spanish)

335
Situaciones diversas

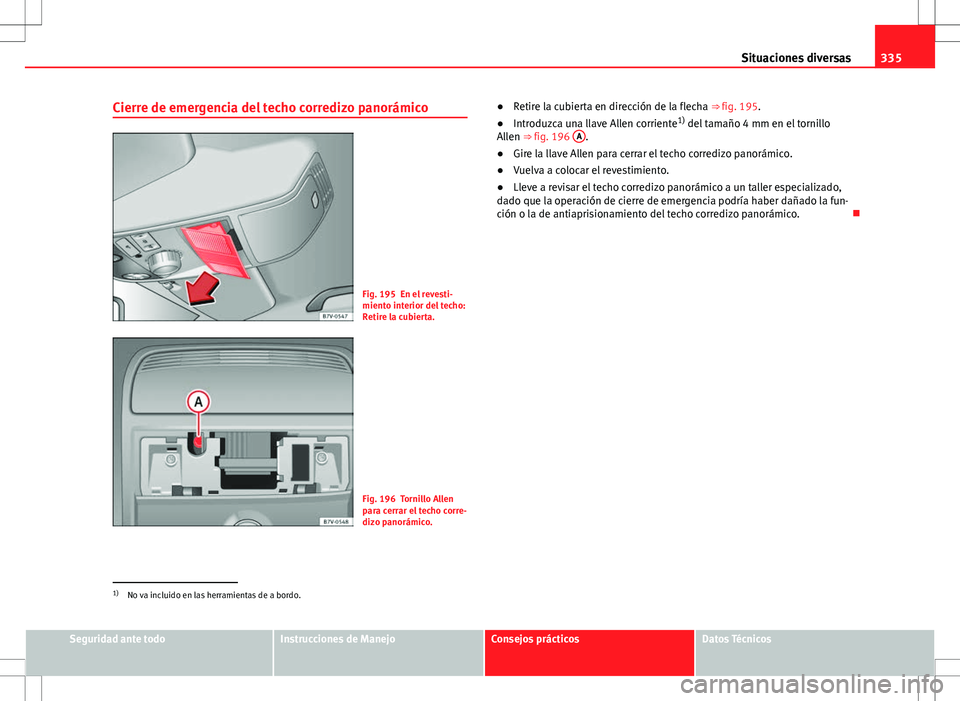

Cierre de emergencia del techo corredizo panorámico
Fig. 195 En el revesti-
miento interior del techo:
Retire la cubierta.
Fig. 196 Tornillo Allen
para cerrar el techo corre-
dizo panorámico. ●
Retire la cubierta en dirección de la flecha ⇒ fig. 195.
● Introduzca una llave Allen corriente 1)
del tamaño 4 mm en el tornillo
Allen ⇒ fig. 196 A
.
● Gire la llave Allen para cerrar el techo corredizo panorámico.
● Vuelva a colocar el revestimiento.
● Lleve a revisar el techo corredizo panorámico a un taller especializado,
dado que la operación de cierre de emergencia podría haber dañado la fun-
ción o la de antiaprisionamiento del techo corredizo panorámico. 
1)
No va incluido en las herramientas de a bordo.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

336Situaciones diversas

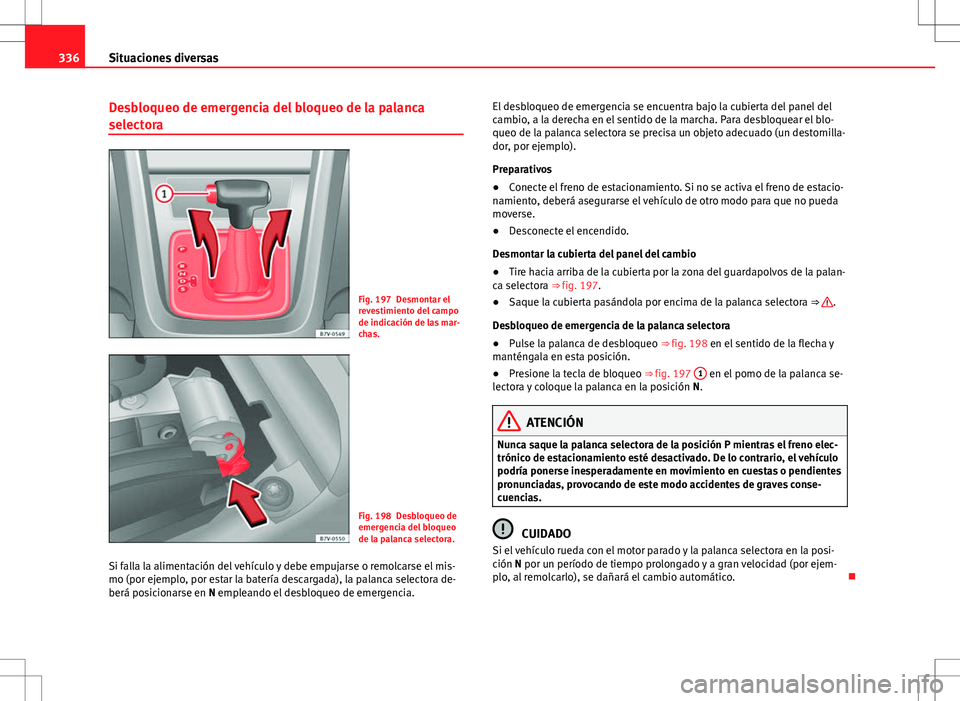

Desbloqueo de emergencia del bloqueo de la palanca
selectora
Fig. 197 Desmontar el
revestimiento del campo
de indicación de las mar-
chas.
Fig. 198 Desbloqueo de
emergencia del bloqueo
de la palanca selectora.
Si falla la alimentación del vehículo y debe empujarse o remolcarse el mis-
mo (por ejemplo, por estar la batería descargada), la palanca selectora de-
berá posicionarse en N empleando el desbloqueo de emergencia. El desbloqueo de emergencia se encuentra bajo la cubierta del panel del
cambio, a la derecha en el sentido de la marcha. Para desbloquear el blo-
queo de la palanca selectora se precisa un objeto adecuado (un destornilla-
dor, por ejemplo).
Preparativos
●
Conecte el freno de estacionamiento. Si no se activa el freno de estacio-
namiento, deberá asegurarse el vehículo de otro modo para que no pueda
moverse.
● Desconecte el encendido.
Desmontar la cubierta del panel del cambio
● Tire hacia arriba de la cubierta por la zona del guardapolvos de la palan-
ca selectora ⇒ fig. 197.
● Saque la cubierta pasándola por encima de la palanca selectora ⇒ 
.
Desbloqueo de emergencia de la palanca selectora
● Pulse la palanca de desbloqueo ⇒ fig. 198 en el sentido de la flecha y
manténgala en esta posición.
● Presione la tecla de bloqueo ⇒ fig. 197 1
en el pomo de la palanca se-
lectora y coloque la palanca en la posición N.
ATENCIÓN
Nunca saque la palanca selectora de la posición P mientras el freno elec-
trónico de estacionamiento esté desactivado. De lo contrario, el vehículo
podría ponerse inesperadamente en movimiento en cuestas o pendientes
pronunciadas, provocando de este modo accidentes de graves conse-
cuencias.
CUIDADO
Si el vehículo rueda con el motor parado y la palanca selectora en la posi-
ción N por un período de tiempo prolongado y a gran velocidad (por ejem-
plo, al remolcarlo), se dañará el cambio automático. 

337
Situaciones diversas

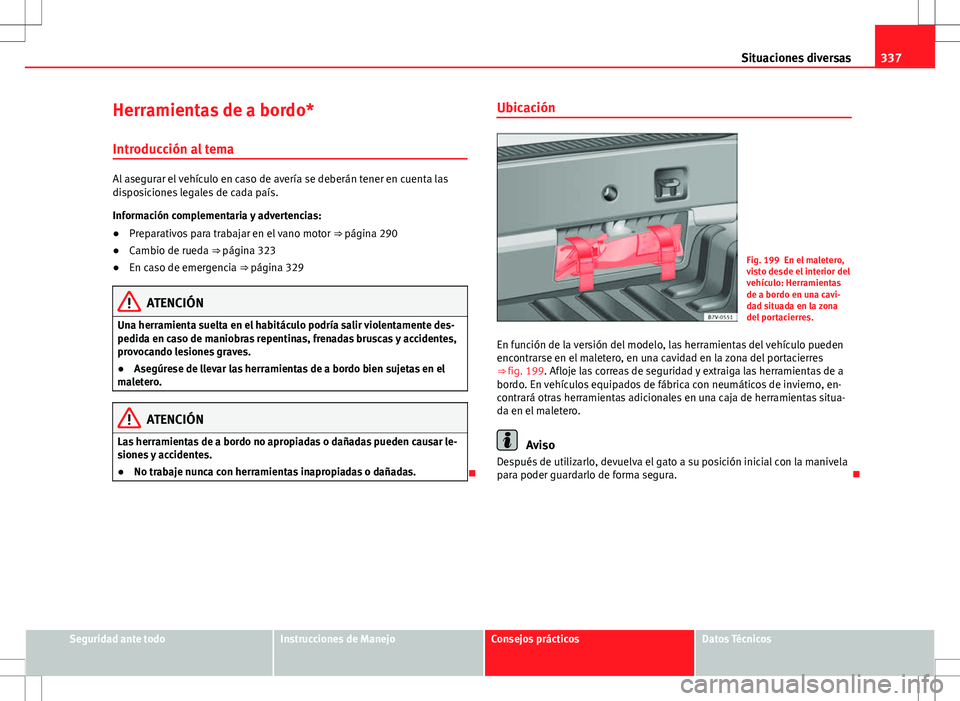

Herramientas de a bordo*
Introducción al tema
Al asegurar el vehículo en caso de avería se deberán tener en cuenta las
disposiciones legales de cada país.
Información complementaria y advertencias:
● Preparativos para trabajar en el vano motor ⇒ página 290
● Cambio de rueda ⇒ página 323
● En caso de emergencia ⇒ página 329
ATENCIÓN
Una herramienta suelta en el habitáculo podría salir violentamente des-
pedida en caso de maniobras repentinas, frenadas bruscas y accidentes,
provocando lesiones graves.
● Asegúrese de llevar las herramientas de a bordo bien sujetas en el
maletero.
ATENCIÓN
Las herramientas de a bordo no apropiadas o dañadas pueden causar le-
siones y accidentes.
● No trabaje nunca con herramientas inapropiadas o dañadas.
 Ubicación
Fig. 199 En el maletero,
visto desde el interior del
vehículo: Herramientas
de a bordo en una cavi-
dad situada en la zona
del portacierres.
En función de la versión del modelo, las herramientas del vehículo pueden
encontrarse en el maletero, en una cavidad en la zona del portacierres
⇒ fig. 199. Afloje las correas de seguridad y extraiga las herramientas de a
bordo. En vehículos equipados de fábrica con neumáticos de invierno, en-
contrará otras herramientas adicionales en una caja de herramientas situa-
da en el maletero.
Aviso
Después de utilizarlo, devuelva el gato a su posición inicial con la manivela
para poder guardarlo de forma segura. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

338Situaciones diversas

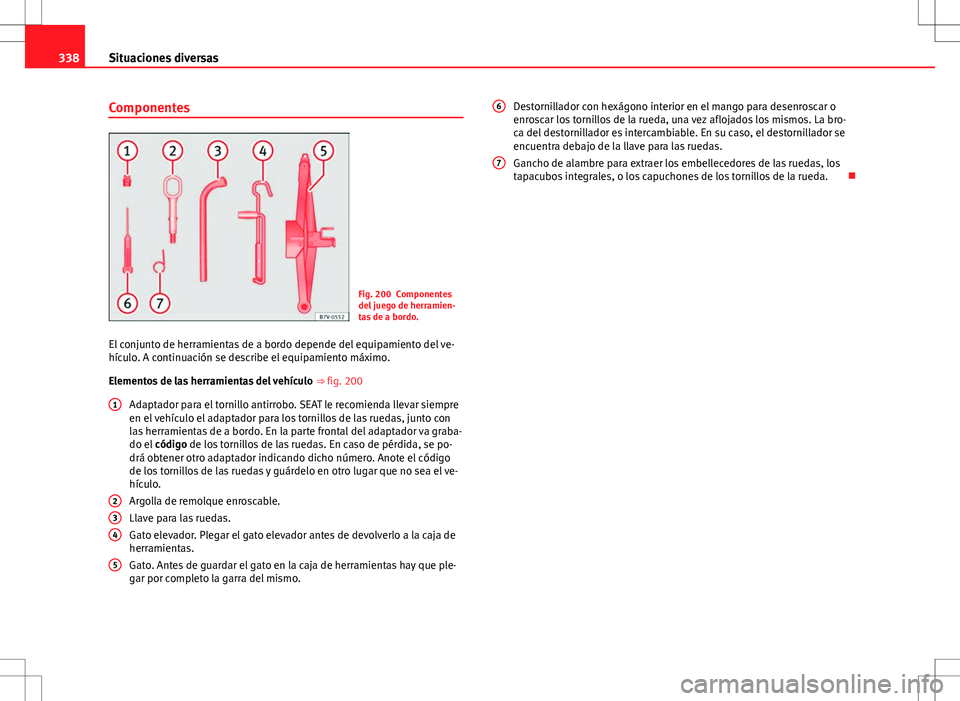

Componentes
Fig. 200 Componentes
del juego de herramien-
tas de a bordo.
El conjunto de herramientas de a bordo depende del equipamiento del ve-
hículo. A continuación se describe el equipamiento máximo.
Elementos de las herramientas del vehículo ⇒ fig. 200
Adaptador para el tornillo antirrobo. SEAT le recomienda llevar siempre
en el vehículo el adaptador para los tornillos de las ruedas, junto con
las herramientas de a bordo. En la parte frontal del adaptador va graba-
do el código de los tornillos de las ruedas. En caso de pérdida, se po-
drá obtener otro adaptador indicando dicho número. Anote el código
de los tornillos de las ruedas y guárdelo en otro lugar que no sea el ve-
hículo.
Argolla de remolque enroscable.
Llave para las ruedas.
Gato elevador. Plegar el gato elevador antes de devolverlo a la caja de
herramientas.
Gato. Antes de guardar el gato en la caja de herramientas hay que ple-
gar por completo la garra del mismo.
1
234
5
Destornillador con hexágono interior en el mango para desenroscar o
enroscar los tornillos de la rueda, una vez aflojados los mismos. La bro-
ca del destornillador es intercambiable. En su caso, el destornillador se
encuentra debajo de la llave para las ruedas.
Gancho de alambre para extraer los embellecedores de las ruedas, los
tapacubos integrales, o los capuchones de los tornillos de la rueda.
6
7

339
Situaciones diversas

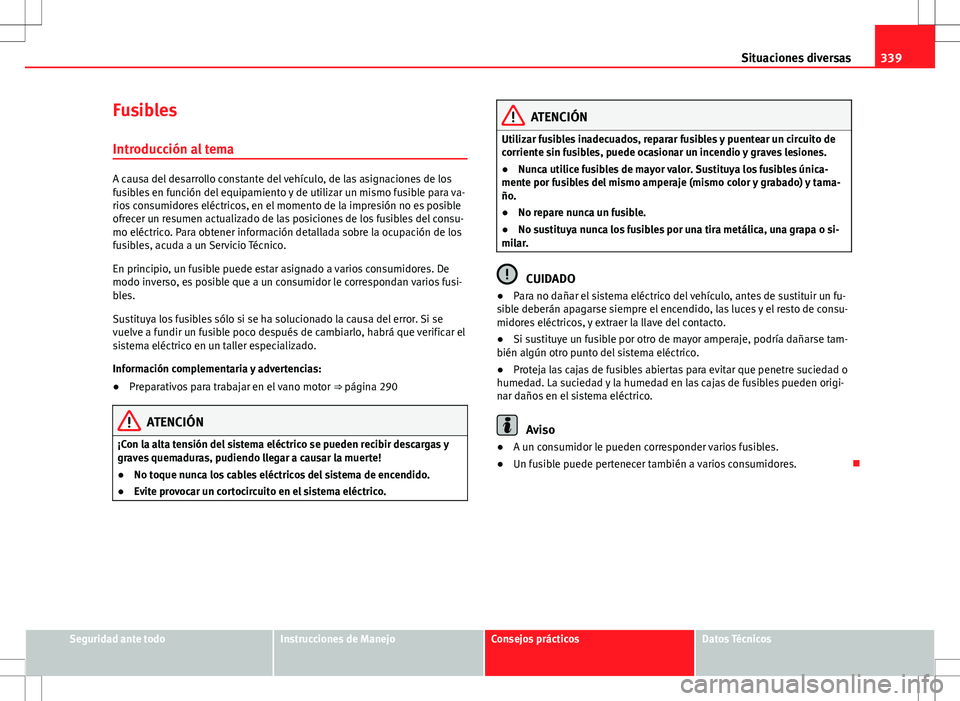

Fusibles Introducción al tema
A causa del desarrollo constante del vehículo, de las asignaciones de los
fusibles en función del equipamiento y de utilizar un mismo fusible para va-
rios consumidores eléctricos, en el momento de la impresión no es posible
ofrecer un resumen actualizado de las posiciones de los fusibles del consu-
mo eléctrico. Para obtener información detallada sobre la ocupación de los
fusibles, acuda a un Servicio Técnico.
En principio, un fusible puede estar asignado a varios consumidores. De
modo inverso, es posible que a un consumidor le correspondan varios fusi-
bles.
Sustituya los fusibles sólo si se ha solucionado la causa del error. Si se
vuelve a fundir un fusible poco después de cambiarlo, habrá que verificar el
sistema eléctrico en un taller especializado.
Información complementaria y advertencias:
● Preparativos para trabajar en el vano motor ⇒ página 290
ATENCIÓN
¡Con la alta tensión del sistema eléctrico se pueden recibir descargas y
graves quemaduras, pudiendo llegar a causar la muerte!
● No toque nunca los cables eléctricos del sistema de encendido.
● Evite provocar un cortocircuito en el sistema eléctrico.
ATENCIÓN
Utilizar fusibles inadecuados, reparar fusibles y puentear un circuito de
corriente sin fusibles, puede ocasionar un incendio y graves lesiones.
● Nunca utilice fusibles de mayor valor. Sustituya los fusibles única-
mente por fusibles del mismo amperaje (mismo color y grabado) y tama-
ño.
● No repare nunca un fusible.
● No sustituya nunca los fusibles por una tira metálica, una grapa o si-
milar.
CUIDADO
● Para no dañar el sistema eléctrico del vehículo, antes de sustituir un fu-
sible deberán apagarse siempre el encendido, las luces y el resto de consu-
midores eléctricos, y extraer la llave del contacto.
● Si sustituye un fusible por otro de mayor amperaje, podría dañarse tam-
bién algún otro punto del sistema eléctrico.
● Proteja las cajas de fusibles abiertas para evitar que penetre suciedad o
humedad. La suciedad y la humedad en las cajas de fusibles pueden origi-
nar daños en el sistema eléctrico.
Aviso
● A un consumidor le pueden corresponder varios fusibles.
● Un fusible puede pertenecer también a varios consumidores. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

340Situaciones diversas

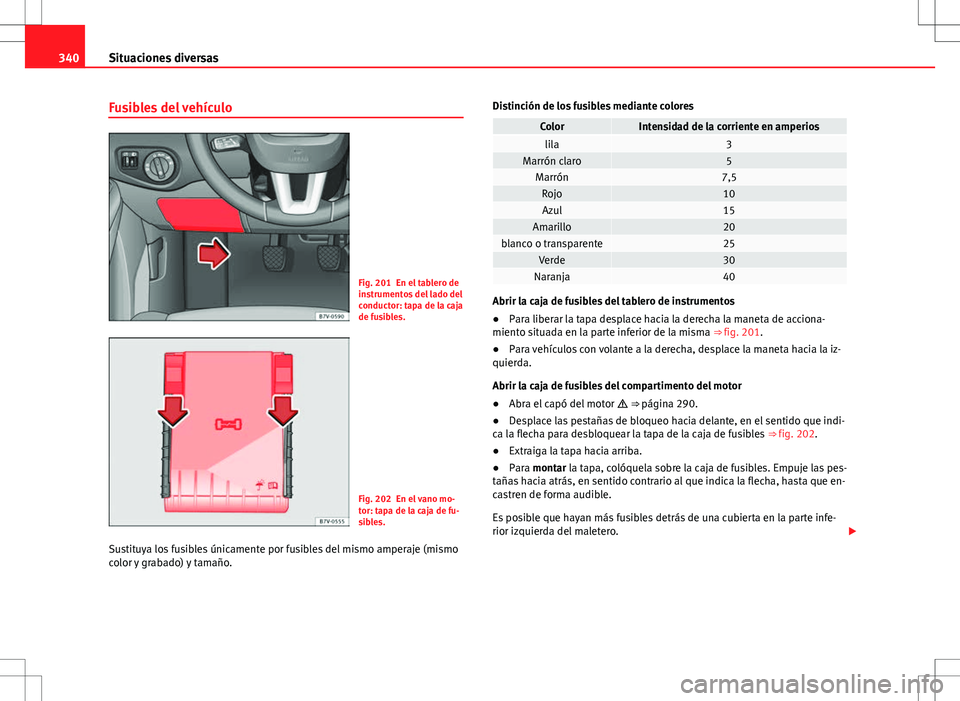

Fusibles del vehículo
Fig. 201 En el tablero de
instrumentos del lado del
conductor: tapa de la caja
de fusibles.
Fig. 202 En el vano mo-
tor: tapa de la caja de fu-
sibles.
Sustituya los fusibles únicamente por fusibles del mismo amperaje (mismo
color y grabado) y tamaño. Distinción de los fusibles mediante colores
ColorIntensidad de la corriente en amperioslila3Marrón claro5Marrón7,5Rojo10Azul15Amarillo20blanco o transparente25Verde30Naranja40
Abrir la caja de fusibles del tablero de instrumentos
●
Para liberar la tapa desplace hacia la derecha la maneta de acciona-
miento situada en la parte inferior de la misma ⇒ fig. 201.
● Para vehículos con volante a la derecha, desplace la maneta hacia la iz-
quierda.
Abrir la caja de fusibles del compartimento del motor
● Abra el capó del motor  ⇒  página 290.
● Desplace las pestañas de bloqueo hacia delante, en el sentido que indi-
ca la flecha para desbloquear la tapa de la caja de fusibles ⇒ fig. 202.
● Extraiga la tapa hacia arriba.
● Para montar la tapa, colóquela sobre la caja de fusibles. Empuje las pes-
tañas hacia atrás, en sentido contrario al que indica la flecha, hasta que en-
castren de forma audible.
Es posible que hayan más fusibles detrás de una cubierta en la parte infe-
rior izquierda del maletero. 

341
Situaciones diversas
CUIDADO
● Desmonte las tapas de las cajas de fusibles y vuelva a montarlas correc-
tamente para evitar desperfectos en el vehículo.
● Proteja las cajas de fusibles abiertas para evitar que penetre suciedad o
humedad. La suciedad y la humedad en las cajas de fusibles pueden origi-
nar daños en el sistema eléctrico.
Aviso
En el vehículo hay más fusibles de los indicados en este capítulo. Éstos de-
ben sustituirse exclusivamente en un taller especializado. 

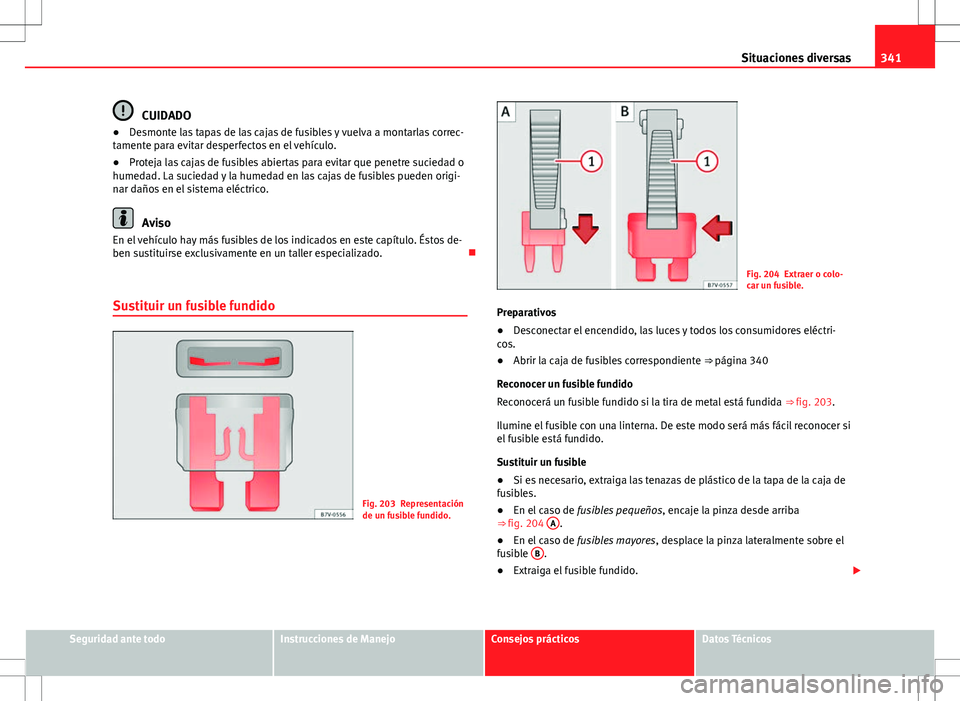

Sustituir un fusible fundido
Fig. 203 Representación
de un fusible fundido.
Fig. 204 Extraer o colo-
car un fusible.
Preparativos
● Desconectar el encendido, las luces y todos los consumidores eléctri-
cos.
● Abrir la caja de fusibles correspondiente ⇒ página 340
Reconocer un fusible fundido
Reconocerá un fusible fundido si la tira de metal está fundida ⇒ fig. 203.
Ilumine el fusible con una linterna. De este modo será más fácil reconocer si
el fusible está fundido.
Sustituir un fusible
● Si es necesario, extraiga las tenazas de plástico de la tapa de la caja de
fusibles.
● En el caso de fusibles pequeños , encaje la pinza desde arriba
⇒ fig. 204 A
.
● En el caso de fusibles mayores , desplace la pinza lateralmente sobre el
fusible B
.
● Extraiga el fusible fundido. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

342Situaciones diversas

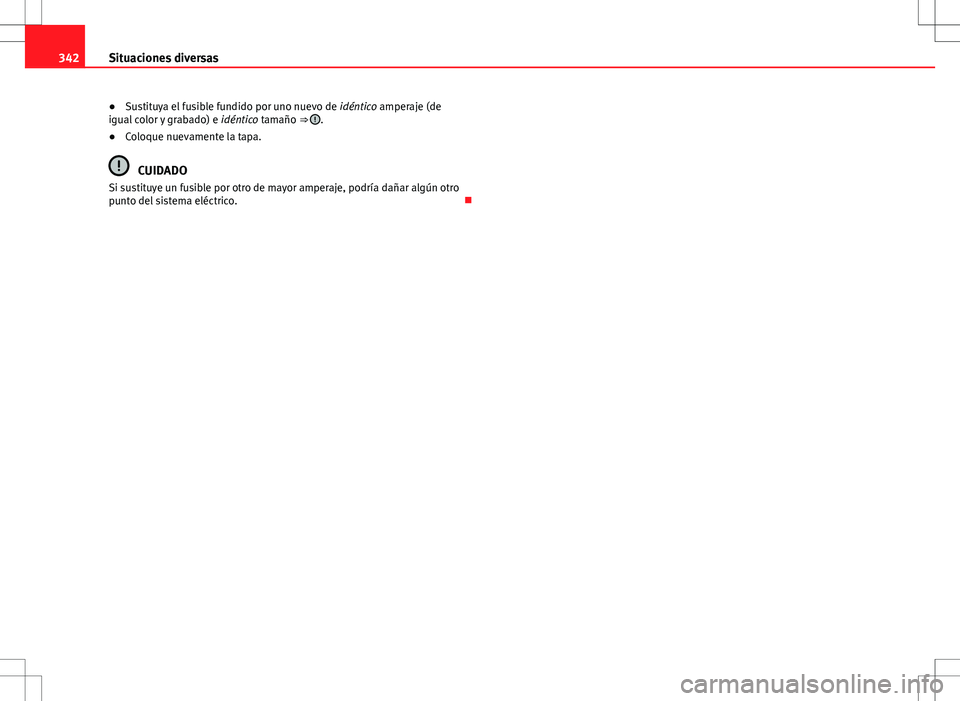

● Sustituya el fusible fundido por uno nuevo de idéntico amperaje (de
igual color y grabado) e idéntico tamaño ⇒ 
.
● Coloque nuevamente la tapa.
CUIDADO
Si sustituye un fusible por otro de mayor amperaje, podría dañar algún otro
punto del sistema eléctrico. 
