2012 PEUGEOT 5008 Instrukcja obsługi (in Polish)

INFORMACJE PRAKTYCZNE
191

Wykrywanie niskiego
ciśnienia
Koło zapasowe nie posiada
czujnika. Naprawę przebitego koła
należy wykonywać w ASO SIECI
PEUGEOT lub w warsztacie specja-
listycznym.

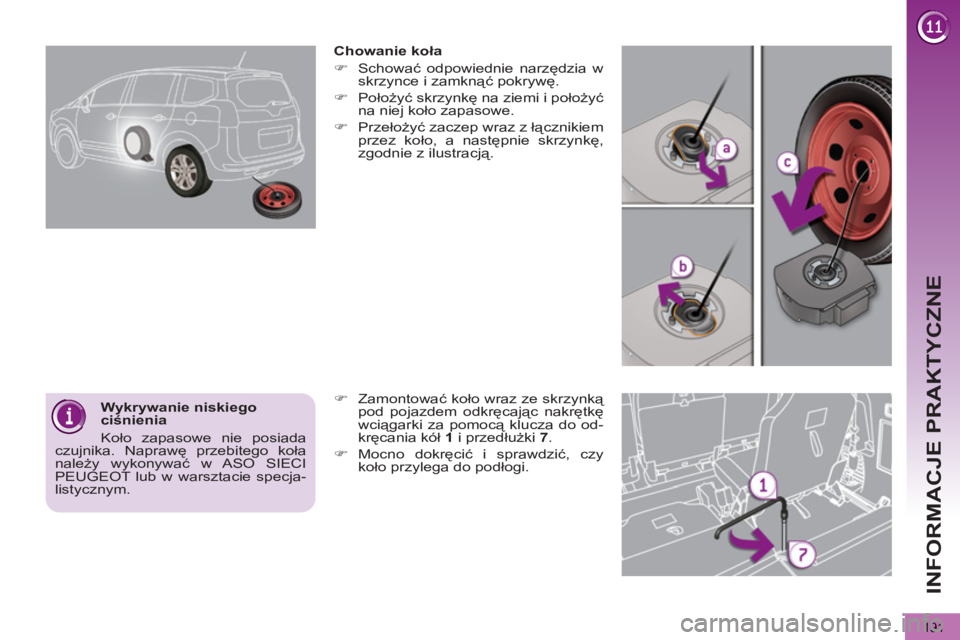

Chowanie koła


)
Schować odpowiednie narzędzia w
skrzynce i zamknąć pokrywę.

)
Położyć skrzynkę na ziemi i położyć
na niej koło zapasowe.

)
Przełożyć zaczep wraz z łącznikiem
przez koło, a następnie skrzynkę,
zgodnie z ilustracją.

)
Zamontować koło wraz ze skrzynką
pod pojazdem odkręcając nakrętkę
wciągarki za pomocą klucza do od-
kręcania kół 1
i przedłużki 7
.

)
Mocno dokręcić i sprawdzić, czy
koło przylega do podłogi.

INFORMACJE PRAKTYCZNE
192

Ustawienie samochodu
Zatrzymać samochód w miej-
scu nie zakłócającym ruchu
innym kierowcom: w miarę możliwo-
ści podłoże powinno być płaskie, sta-
bilne i nieśliskie.
Zaciągnąć hamulec postojowy, chy-
ba że jest zaprogramowany w trybie
automatycznym, wyłączyć zapłon i
włączyć pierwszy bieg * , aby zablo-
kować koła.
Sprawdzić, czy na panelu hamulca
postojowego zaświeciła się kontrolka
hamulca oraz kontrolka P
.
Podłożyć klin pod koło znajdujące się
po przekątnej do koła zmienianego.
Należy bezwzględnie upewnić się,
czy pasa
żerowie wysiedli z samo-
chodu i przebywają w bezpiecznym
miejscu.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku; użyć pod-
nośnika samochodowego.

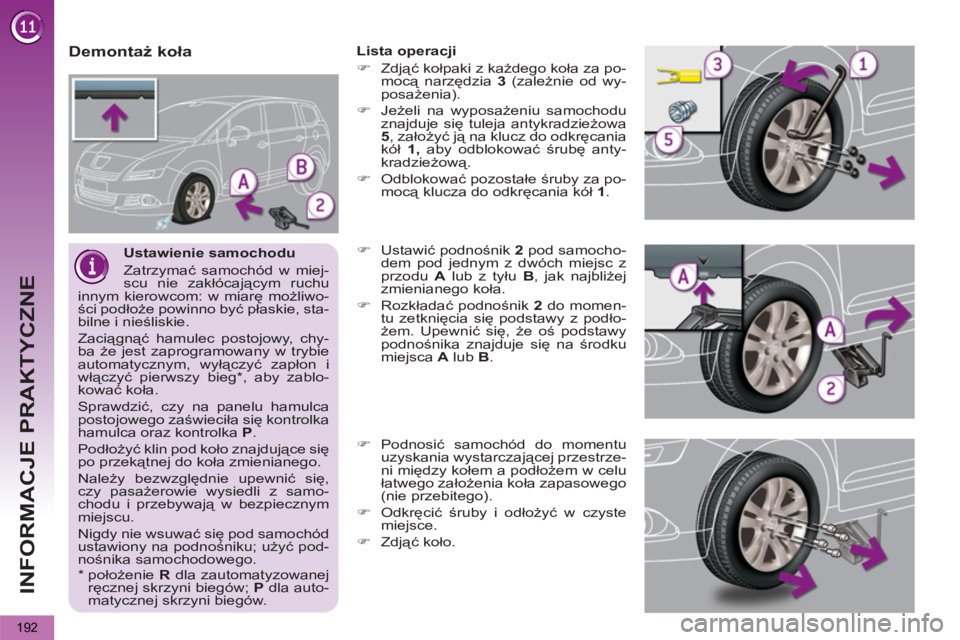

Demontaż koła

Lista operacji


)
Zdjąć kołpaki z każdego koła za po-
mocą narzędzia 3
(zależnie od wy-
posażenia).

)
Jeżeli na wyposażeniu samochodu
znajduje się tuleja antykradzieżowa
5
, założyć ją na klucz do odkręcania
kół 1,
aby odblokować śrubę anty-
kradzieżową.

)
Odblokować pozostałe śruby za po-
mocą klucza do odkręcania kół 1
.

)
Ustawić podnośnik 2
pod samocho-
dem pod jednym z dwóch miejsc z
przodu A
lub z tyłu B
, jak najbliżej
zmienianego koła.

)
Rozkładać podnośnik 2
do momen-
tu zetknięcia się podstawy z podło-
żem. Upewnić się, że oś podstawy
podnośnika znajduje się na środku
miejsca A
lub B
.

)
Podnosić samochód do momentu
uzyskania wystarczającej przestrze-
ni między kołem a podłożem w celu
łatwego założenia koła zapasowego
(nie przebitego).

)
Odkręcić śruby i odłożyć w czyste
miejsce.

)
Zdjąć koło.



*
położenie
R
dla zautomatyzowanej
ręcznej skrzyni biegów; P
dla auto-
matycznej skrzyni biegów.

INFORMACJE PRAKTYCZNE
193

Po zmianie koła
Aby odpowiednio schować koło w
bagażniku należy zdjąć najpierw
środkową nakładkę.
W przypadku stosowania koła za-
pasowego typu "dojazdowego" nie
przekraczać prędkości 80 km/h.
Sprawdzić jak najszybciej dokręce-
nie śrub i ciśnienie koła zapasowego
w ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.
Naprawić przebitą oponę i jak naj-
szybciej założyć.


Montaż koła

Lista operacji


)
Założyć koło na piastę za pomocą
prowadnicy centrującej 4
.

)
Przykręcić śruby ręką.

)
Dokręcić wstępnie śrubę antykra-
dzieżową za pomocą klucza do od-
kręcania śrub 1
, wyposażonego w
tuleję antykradzieżową 5
(jeżeli jest
na wyposażeniu samochodu).

)
Dokręcić wstępnie pozostałe śruby
za pomocą samego klucza do od-
kręcania śrub 1
.

)
Opuścić samochód.

)
Złożyć podnośnik 2
i wyciągnąć
spod samochodu.

)
Zablokować śrubę antykradzieżową
za pomocą klucza do odkręcania
śrub 1
, wyposażonego w tuleję an-
tykradzieżową 5
(jeżeli jest na wy-
posażeniu samochodu).

)
Zablokować pozostałe śruby za po-
mocą samego klucza do odkręcania
śrub 1
.

)
Założyć osłony na każdą śrubę (za-
le
żnie od wyposażenia).

)
Schować narzędzia w skrzynce.


Mocowanie koła
zapasowego typu
"dojazdowego"
Jeżeli samochód wyposażony jest
w felgi aluminiowe jest rzeczą nor-
malną, że przy dokręcaniu śrub
przy zakładaniu koła nakładki nie
dotykają felgi typu "dojazdowego".
Przytrzymanie koła odbywa się po-
przez stożkowy nacisk każdej śruby.

INFORMACJE PRAKTYCZNE
194

Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenono-
wych (D1S-35W) musi być wykona-
na w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.

WYMIANA ŻARÓWKI








Model ze światłami halogenowymi


1.
Kierunkowskazy
(HP24 żółte -24W).


2.
Światła mijania (H7-55W).


3.
Światła drogowe (H7-55W).


4.
Światła dzienne (HP24-24W).


5.
Refl ektory przeciwmgielne
(PS24-24W).


6.
Światła pozycyjne (W5-5W).





1.
Kierunkowskazy
(HP24 żółte-24W).


2.
Światła mijania / drogowe
kierunkowe (D1S-35W).


3.
Światła dzienne / pozycyjne
(P21/5 W).


4.
Refl ektory przeciwmgielne
(PS24-24W).






























Model ze światłami ksenonowymi i
refl ektorami kierunkowymi
Refl ektory wyposażone są w
szyby z poliwęglanu, pokryte
lakierem ochronnym:


)
nie należy ich czyścić suchą
lub ostrą szmatką ani detergen-
tem czy rozpuszczalnikiem,


)
używać gąbki i wody z mydłem,

)
w przypadku mycia pod ciśnie-
niem, aby usunąć trudne zabru-
dzenia, nie należy zbyt długo
kierować strumienia wody na re-
fl ektory, światła oraz ich oprawy,
aby nie uszkodzić lakieru oraz
uszczelek,


Światła przednie




)
Nie dotykać żarówki bezpośred-
nio palcami, używać szmatki nie
pozostawiającej włókien.
Wymianę żarówek wykonujemy, gdy
refl ektory są wyłączone od kilku mi-
nut (ryzyko silnego poparzenia się).
Aby nie uszkodzić refl ektora, ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich sa-
mych parametrach.

INFORMACJE PRAKTYCZNE
195








Wymiana żarówek świateł
drogowych i pozycyjnych






Wymiana żarówek świateł mijania
(model z halogenami)


)
Zdjąć plastikową pokrywę pociąga-
jąc za występ.

)
Odłączyć złącze żarówki.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.


)
Zdjąć plastikową pokrywę pociąga-
jąc za występ.

)
Odłączyć złącze żarówki.

)
Wyciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.


Wymiana żarówki kierunkowskazu
oraz świateł dziennych (model z
halogenami)
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.

INFORMACJE PRAKTYCZNE
196

Wymiana żarówek świateł
pozycyjnych i świateł dziennych
(model z refl ektorami ksenonowymi


)
Zdjąć plastikową pokrywę pociąga-
jąc za występ.

)
Odłączyć złącze żarówki.

)
Wyciągnąć i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.







Wymiana żarówek refl ektorów
przeciwmgielnych

W celu wymiany tych żarówek
można również skontaktować
się z ASO SIECI PEUGEOT
lub z warsztatem specjali-
stycznym.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.

)

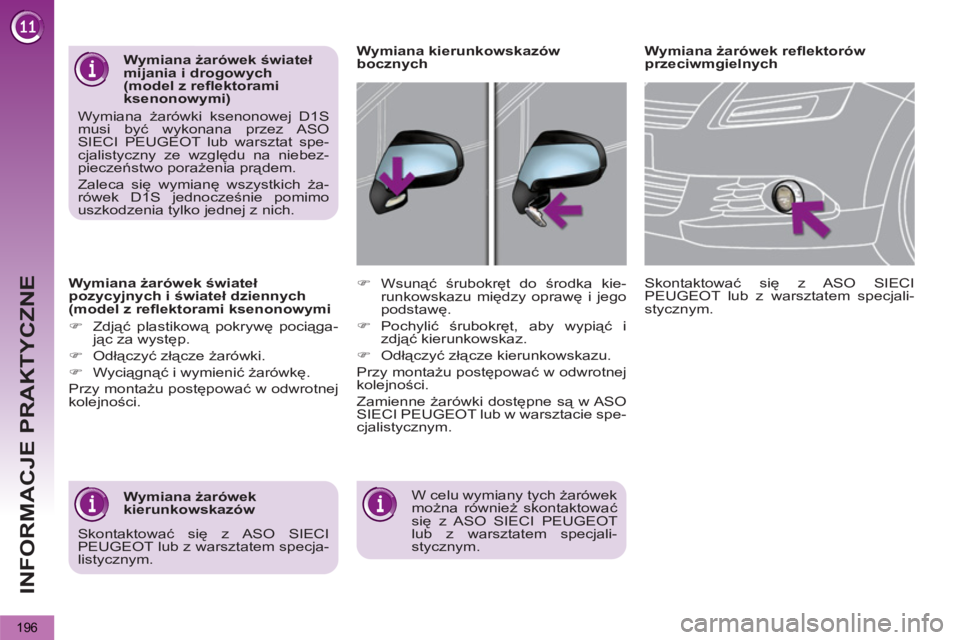

Wsunąć śrubokręt do środka kie-
runkowskazu między oprawę i jego
podstawę.

)
Pochylić śrubokręt, aby wypiąć i
zdjąć kierunkowskaz.

)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT lub w warsztacie spe-
cjalistycznym.






Wymiana kierunkowskazów
bocznych







Wymiana żarówek
kierunkowskazów







Wymiana żarówek świateł
mijania i drogowych
(model z refl ektorami
ksenonowymi)
Wymiana żarówki ksenonowej D1S
musi być wykonana przez ASO
SIECI PEUGEOT lub warsztat spe-
cjalistyczny ze względu na niebez-
pieczeństwo porażenia prądem.

Zaleca się wymianę wszystkich ża-
rówek D1S jednocześnie pomimo
uszkodzenia tylko jednej z nich.
Skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specja-
listycznym.

INFORMACJE PRAKTYCZNE


























Światła tylne



1.
Kierunkowskazy

(PY21W-21W).


2.
Światła stop

(P21W-21W).


3.
Światła pozycyjne

(diody).


4.
Światła przeciwmgielne

(P21W).




5.
Światła cofania

(P21W).


Zmiana świateł stop i
kierunkowskazów

)
Nacisnąć cztery występy i wyciąg-
nąć oprawę żarówek.

)
Odkręcić dwie nakrętki mocujące
światło.

)
Pociągnąć
światło do tyłu (występ
ustalający przytrzymuje światło).

)
Odłączyć złącze światła.

)
Obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu wykonać czynności w od-
wrotnej kolejności.

INFORMACJE PRAKTYCZNE
198



















Wymiana trzeciego światła stop

















Zmiana świateł przeciwmgielnych


)
Włożyć rękę pod zderzak.

)
Obrócić żarówkę o ćwierć obrotu i
wymienić ją.



)
Otworzyć bagażnik i wyciągnąć gór-
ną uszczelkę.

)
Odkręcić dwie nakrętki.

)
Nacisnąć gwintowany trzpień przy-
trzymując światło od zewnątrz.

)
Odłączyć złącze i wyciągnąć prze-
wód spryskiwacza szyb.

)
Nacisnąć parę zacisków A
, następ-
nie B
i C
, aby odsłonić i uzyskać do-
stęp do oprawy żarówki.

Zmiana świateł pozycyjnych (diody)
Aby wymienić ten typ świateł diodowych
należy skontaktować się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.


)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.

)
Podważyć, aby ją odpiąć.

)
Zdjąć przezroczystą osłonę.

)
Wyciągnąć i wymienić ż
arówkę.


Wymiana oświetlenia tablicy
rejestracyjnej (W 5-5W)
