2012 PEUGEOT 5008 Betriebsanleitungen (in German)

PRAKTISCHE TIPPS

Klemmen Sie die Pole nicht
bei laufendem Motor ab.
Laden Sie die Batterie erst
auf, wenn Sie die Pole abge-
klemmt haben.
Schieben Sie das Fahrzeug nicht an,
um den Motor zu starten, wenn Ihr
Fahrzeug ein elektronisch gesteuer-
tes mechanisches Sechsganggetrie-
be oder ein Automatikgetriebe hat.

Die Batterien enthalten schäd-
liche Substanzen wie Schwe-
felsäure und Blei. Sie müssen
gemäß den gesetzlichen Vorschriften
entsorgt werden und dürfen auf keinen
Fall in den Hausmüll geworfen werden.
Geben Sie verbrauchte Batterien an
einer dafür zugelassenen Sammel-
stelle ab.

Laden der Batterie mit einem
Batterieladegerät


)
Klemmen Sie die Fahrzeugbatterie ab.

)
Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

)
Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.

Wenn das Fahrzeug länger
als einen Monat nicht benutzt
wird, empfi ehlt es sich, die
Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie die Fenster und die Vorder-
türen, bevor Sie die Batterie abklemmen.

Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Bat-
terie darf der Motor erst 1 Minute nach
dem Einschalten der Zündung angelassen
werden, damit die elektronischen Systeme
initialisiert werden können. Sollten trotz
Beachtung dieser Vorschrift leichte Stö-
rungen auftreten und bestehen bleiben,
wenden Sie sich bitte an das PEUGEOT-
Händlernetz oder an eine qualifi zierte
Werkstatt.
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):


- den Schlüssel mit der Fernbedienung,

- den Dachhimmel des Panorama-
Glasdachs,

-
das bordeigene Navigationssystem GPS.





Abklemmen der Batteriekabel


)
Drücken Sie den Sperrhebel so weit
wie möglich nach oben.


Wiederanschließen der Kabel


)
Bringen Sie die geöffnete Kabelschelle 1

an der (+) Klemme der Batterie an.

)
Drücken Sie senkrecht auf die
Schelle 1
, um diese richtig an der
Batterie anzusetzen.

)
Schließen Sie die Schelle, indem Sie
den Zentrierstift zur Seite schieben und
dann den Sperrhebel 2
wieder nach
unten drücken.

Drücken Sie den Hebel nicht mit
Gewalt nach unten. Die Schelle
kann nicht geschlossen werden,
wenn sie falsch angebracht wird. Wieder-
holen Sie in diesem Fall den Vorgang.

PRAKTISCHE TIPPS
208
Beachten Sie die Laufzeit des
Motors, um ein ordnungsge-
mäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer
wieder und andauernd neu, um die
Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an (vgl. Absatz "Batterie").

Wenn Sie gerade ein Ge-
spräch führen:


- können Sie dieses mit der
Freisprecheinrichtung Ihres
WIP Sound oder Ihres WIP
Nav noch 5 Minuten lang
fortsetzen,

- können Sie dieses beim WIP Com
3D trotzdem zu Ende führen.



Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden
automatisch bei der nächsten Inbetrieb-
nahme des Fahrzeugs reaktiviert.
Um diese Funktionen sofort wieder ver-
wenden zu können, starten Sie den Motor
und lassen Sie ihn mindesten 5 Minuten
laufen.
AUSTAUSCH DER
SCHEIBENWISCHERBLÄTTER

Entfernen



)
Heben Sie den entsprechenden Wischerarm an.


)
Lösen Sie das Wischerblatt und ziehen Sie es ab.



Einsetzen



)
Setzen Sie das neue Wischerblatt
ein und klemmen Sie es fest.

)
Klappen Sie den Wischerarm vor-
sichtig wieder herunter.



Vor dem Entfernen eines
Wischerblatts vorn


)
Betätigen Sie innerhalb einer Minute nach
dem Ausschalten der Zündung den Schei-
benwischerschalter, um die Wischer in die
Mitte der Windschutzscheibe zu stellen.



Nach dem Einsetzen eines
Wischerblatts vorn


)
Schalten Sie die Zündung ein.

)

Betätigen Sie den Scheibenwischerschal-
ter erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.

ENTLASTUNG DER BATTERIE

Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorüberge-
hend ausgeschaltet.
Die ausgeschalteten Verbraucher wer-
den automatisch wieder eingeschaltet,
wenn es die Bedingungen erlauben.
ENERGIESPARMODUS
Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors kön-
nen Sie elektrische Verbraucher wie
Audioanlage und Telematik, Scheiben-
wischer, Abblendlicht, Deckenleuchten,
usw. insgesamt noch für die Dauer von
maximal dreißig Minuten benutzen.
Diese Zeit kann wesentlich kürzer sein,
wenn die Batterie schwach geladen ist.

Wechsel in den
Energiesparmodus
Wenn diese Zeit vertrichen ist, wird der
Wechsel in den Energiesparmodus auf
dem Bildschirm angezeigt, die eingeschal-
teten Verbraucher werden auf Bereitschaft
geschaltet.

PRAKTISCHE TIPPS
209
FAHRZEUG ABSCHLEPPEN
Anleitung zum Abschleppen des eige-
nen oder eines fremden Fahrzeugs mit
einer abnehmbaren mechanischen Vor-
richtung.





Zugang zum Werkzeug
Abschleppen des eigenen
Fahrzeugs


)
Öffnen Sie die Abdeckung an der
vorderen Stoßstange, indem Sie auf
das untere Ende drücken.

)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.

)
Öffnen Sie die Abdeckung an der
hinteren Stoßstange, indem Sie auf
das untere Ende drücken.

)
Schrauben Sie die Abschleppöse
bis zum Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker am
abgeschleppten Fahrzeug ein.



Abschleppen eines fremden
Fahrzeugs
Die Abschleppöse befi ndet sich unter
dem Faltboden links in der Kofferraum-
Innenverkleidung.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Heben Sie den Faltboden an.

)
Nehmen Sie die Abschleppöse aus
der Halterung.

)


Stellen Sie die Gangschalthe-
bel in den Leerlauf (Position N

beim elektronisch gesteuer-
ten mechanischen Getriebe
oder Automatikgetriebe).
Wird dieser Hinweis nicht beachtet,
kann dies zur Beschädigung verschie-
dener Bremsteile und zum Versagen
des Bremsassistenten beim nächsten
Starten des Motors führen.

PRAKTISCHE TIPPS
210
ANHÄNGERKUPPLUNG
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung kon-
zipiert, kann jedoch auch zum Ziehen
eines Anhängers benutzt werden.

Empfehlungen für den Fahrbetrieb


Seitenwind


)
Berücksichtigen Sie die erhöhte Sei
tenwindempfi ndlichkeit.


Kühlung
Beim Ziehen eines Anhängers am Berg
steigt die Kühlfl üssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von
der Motordrehzahl abhängig.


)
Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Mechanische Vorrichtung zum Ankuppeln
eines Anhängers oder Wohnwagens mit
zusätzlicher Signalanlage und Beleuch-
tung.

Verteilung der Lasten


)
Verteilen Sie die Last im Anhänger
so, dass sich die schwersten
Gegenstände so nahe wie mög-
lich an der Achse befi nden und
die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe
ab, wodurch sich die Motorleistung
verringert. Die maximale Anhängelast
muss je 1000 m Höhe um 10 % redu-
ziert werden.
Im Abschnitt "Technische Daten" kön-
nen Sie nachlesen, welche Gewichte
und Anhängelasten für Ihr Fahrzeug
gelten. Das Fahren mit Anhänger beansprucht
das Zugfahrzeug in stärkerem Maße
und verlangt vom Fahrer besondere
Aufmerksamkeit.
Wir empfehlen Ihnen, Original
PEUGEOT-Anhängerkupp-
lungen und Anschlusskabel zu
benutzen, die bei der Konzeption Ihres
Fahrzeugs getestet und zugelassen
wurden und die Anhängerkupplungen
von einem PEUGEOT-Vertragspartner
oder einer qualifi zierten Werkstatt mon-
tieren zu lassen.
Wird die Anhängerkupplung nicht von
einem PEUGEOT-Vertragspartner montiert,
so müssen bei der Montage unbedingt die
Weisungen des Herstellers befolgt werden.

Allgemeine Hinweise

Beachten Sie die in Ihrem
Land geltenden gesetzlichen Vor-
schriften.
Vergewissern Sie sich, dass das Ge-
wicht des Zugfahrzeugs größer als das
des abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des ab-
geschleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen
und Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung
von Abschleppseilen oder -gurten ist
nicht zulässig.
Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
In folgenden Fällen ist für das Ab-
schleppen unbedingt professionelle
Hilfe hinzuzuziehen:


- Fahrzeugpanne auf einer Auto-
bahn oder Schnellstraße,

- Getriebe kann nicht in die Leer-
laufstellung gebracht, das Lenkrad
nicht entriegelt oder die Feststell-
bremse nicht gelöst werden,

- Abschleppen auf nur zwei Rädern,

- keine homologierte Abschlepp-
stange vorhanden…

PRAKTISCHE TIPPS
211
Die maximale Anhängelast bei Berg-
fahrten hängt vom Grad der Steigung
und von der Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf
die Temperatur der Kühlfl üssigkeit.

Bremsen

Bei Zugbetrieb verlängert sich der Brems-
weg.
Um eine Erhitzung der Bremsen bei ge-
birgsähnlichen Abfahrten zu vermeiden,
wird die Verwendung der Motorbremse
empfohlen.

Reifen


)

Prüfen Sie den Reifendruck am Zug-
fahrzeug und Anhänger und beachten
Sie die empfohlenen Reifendruckwerte.



Beleuchtung


)
Überprüfen Sie die elektrische Signal-
anlage des Anhängers.
Die Einparkhilfe hinten wird au-
tomatisch ausgeschaltet, wenn
Sie eine Original PEUGEOT-
Anhängerkupplung benutzen.


)
Halten Sie beim Aufl euchten
der Warnleuchte und der
STOP
-Leuchte an und stellen
Sie den Motor schnellstmög-
lich ab.

DACHTRÄGER ANBRINGEN

Zulässige Dachlast bei einer
Ladehöhe von maximal 40 cm
(außer Fahrradträger): 65
kg
Wenn die Ladehöhe 40 cm
übersteigt, passen Sie die Fahrzeug-
geschwindigkeit dem Straßenprofi l
an, damit die Dachträger und die Be-
festigungen am Dach nicht beschä-
digt werden.
Beachten Sie die gesetzlichen Bestim-
mungen des jeweiligen Landes hinsicht-
lich des Transports von Gegenständen,
die länger als das Fahrzeug sind.



Benutzen Sie für die Montage von Quer-
trägern die vier dafür vorgesehenen
Schnellbefestigungen:


)
heben Sie die Abdeckungen an,

)
öffnen Sie mit dem Schlüssel die
Befestigungsverschlüsse an allen
Trägern,

)
setzen Sie alle Befestigungen ein
und verriegeln Sie sie nacheinander
am Dach,

)
vergewissern Sie sich, dass die
Dachträger richtig fi xiert sind (indem
Sie sie schütteln),

)
schließen Sie mit dem Schüssel die
Befestigungsverschlüsse an allen
Trägern.
Wenn Ihr Fahrzeug mit einer
Dachzierleiste ausgestattet ist,
benutzen Sie diese bitte nicht
als Lastenträger.

PRAKTISCHE TIPPS
212

Abmontieren

Entfernen Sie den Kälteschutz:


-
bei Außentemperaturen über 10 °C,

- bei Zugbetrieb,

-
bei Geschwindigkeiten über 120 km/h.


Je nach Modell, sind die Befestigungsklam-
mern nach rechts oder links ausgerichtet.


)
Fahren Sie mit den Fingern durch
den oberen Teil des Gitters.

)
Drücken Sie von hinten gegen die
Klammern und ziehen Sie den
Schutz zu sich hin.

)
Entfernen Sie nacheinander den
oberen Schutz 1
, den mittleren 2

und schließlich den unteren 3
.
KÄLTESCHUTZ

Abnehmbare Abdeckung, die dazu
dient, eine Anhäufung von Schnee im
Bereich des Kühlerventilators zu ver-
meiden.
Bevor Sie den Kälteschutz anbringen
oder entfernen, vergewissern Sie sich,
das Motor und Ventilator ausgeschal-
tet sind. Es wird empfohlen, sich für
die Montage und Demontage an einen
Verteter des PEUGEOT-Händlernetzes
oder an eine qualifi zierte Werkstatt zu
wenden.


)
Halten Sie einen der drei Kälte-
schutzschilde vor den unteren Teil
des vorderen Stoßfängers. Bringen
Sie den Schutz nicht oben am Lüf-
tungsgitter an.

)
Drücken Sie auf die äußeren En-
den A
, um die Befestigungsklam-
mern einrasten zu lassen.

)
Drücken Sie auf die Mitte B
um auch
die letzten Befestigungsklammern
einrasten zu lassen.

)
Gehen Sie gleichermaßen bei den
beiden weiteren Schutzschilden vor.



Montieren

PRAKTISCHE TIPPS
213

"Multimedia":

Autoradios, Verstärker, Navigationssys-
teme, Freisprechanlage, CD-Wechsler,
Lautsprecher, DVD-Spieler, USB-Box,
Einparkhilfe vorn und hinten, zusätz-
licher drahtloser Bluetooth-Kopfhörer,
Netzteil für Bluetooth-Kopfhörer...

Einbau von
Funksprechanlagen
Vor dem Nachrüsten von Radiokom-
munikationssendern mit Außenan-
tenne am Fahrzeug haben Sie die
Möglichkeit, sich bei den PEUGEOT-
Vertragspartnern über die technischen
Daten der Anlagen (Frequenzband,
maximale Ausgangsleistung, An-
tennenposition, gerätespezifi sche
Einbaubedingungen), die gemäß
Richtlinie 2004/104/EG über die
elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert wer-
den können, zu informieren.




"Schutz":

Teppichschoner * , Kofferraumablagebox,
Rückhaltenetz, Kleiderbügel an der Kopf-
stütze, Türschwellen aus rostfreiem Stahl
oder Carbon...

*
Um ein Blockieren des Pedalwerks
zu vermeiden:


-
achten Sie darauf, dass der Teppich-
schoner richtig liegt und befestigt ist,

- legen Sie niemals mehrere Teppich-
schoner übereinander.

ZUBEHÖR

Die PEUGEOT-Vertragspartner halten
ein umfassendes Sortiment von empfoh-
lenen Zubehörteilen sowie Originalteilen
für Sie bereit.
Diese Zubehör- und Originalteile wurden
auf ihre Zuverlässigkeit und Sicherheit
geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.


"Sicherheit":

Alarmanlagen, Scheibengravur, Dieb-
stahlsicherung für Leichtmetallfelgen,
Verbandkasten, Alkotester, Warndrei-
eck, Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl, Hun-
detrenngitter, Schneeketten...


"Styling":

mit den Seitenairbags kompatible Sitz-
bezüge, Leder-Schalthebelknopf, Nebel-
scheinwerfer, Windabweiser an den Türen,
Spoiler, Schmutzfänger, Aluminiumfelgen,
Zierleisten, verchromte Türgriffschalen...
Je nach der im Land geltenden
gesetzlichen Regelung sind Si-
cherheitswesten, Warndreieck,
Ersatzglühlampen und -sicherungen
im Fahrzeug mitzuführen.
Der Einbau eines nicht von
PEUGEOT empfohlenen elek-
trischen Geräts oder Zubehör-
teils kann zu einer Betriebsstörung in
der elektronischen Anlage Ihres Fahr-
zeugs und zu erhöhtem Verbrauch
führen.
Wir bitten Sie, dies zur Kenntnis zu neh-
men und empfehlen Ihnen, sich an einen
Vertreter der Marke PEUGEOT zu wen-
den, der Ihnen gerne die empfohlenen
Geräte und Zubehörteile zeigt.








"Transportlösungen":
Für Freizeitausstattung: Dachträger, Fahr-
radträger an der Anhängerkupplung,
Fahrradträger für Dachreling, Skiträger,
Dachkoffer, Sitzerhöhungen für Kinder, Sei-
tenrollos, Staufach unter der Hutablage...
Anhängerkupplung; sie muss grundsätz-
lich von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.


Außerdem erhältlich sind Reinigungs- und
Pfl egemittel für innen und außen, Betriebs-
fl üssigkeiten (Scheibenwaschfl üssigkeit
usw.) und Ersatzmittel (Patrone für Reifen-
pannenset usw.). Wenden Sie sich hierfür
bitte an das PEUGEOT-Händlernetz.

TECHNISCHE DATEN
214

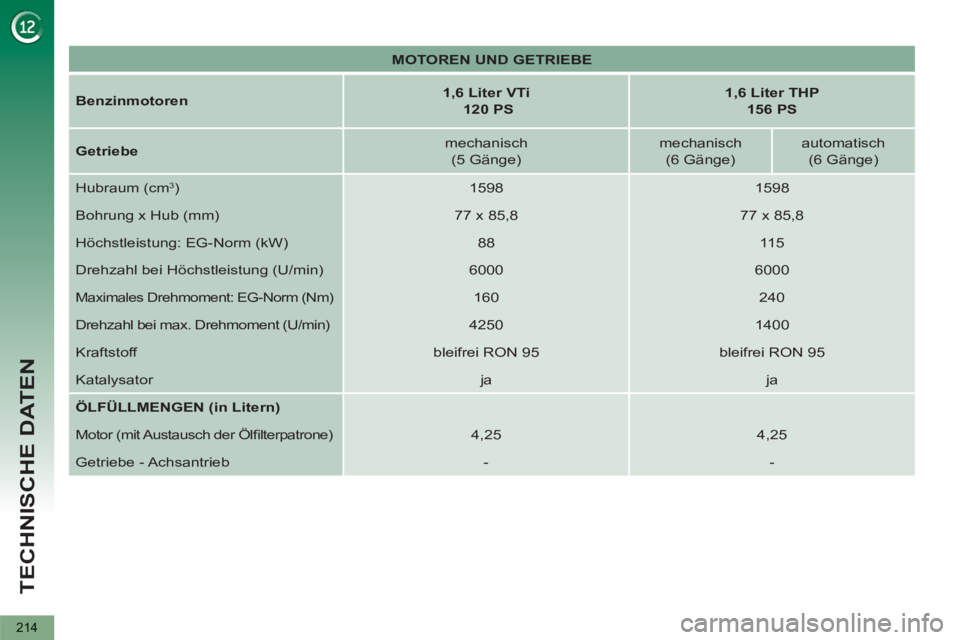

MOTOREN UND GETRIEBE



Benzinmotoren


1,6 Liter VTi

120 PS



1,6 Liter THP
156 PS



Getriebe

mechanisch
(5 Gänge)
mechanisch
(6 Gänge)
automatisch
(6 Gänge)
Hubraum (cm
3)
1598
1598
Bohrung x Hub (mm)
77 x 85,8
77 x 85,8
Höchstleistung: EG-Norm (kW)
88
11 5
Drehzahl bei Höchstleistung (U/min)
6000
6000

Maximales Drehmoment: EG-Norm (Nm)

160
240
Drehzahl bei max. Drehmoment (U/min)
4250
1400
Kraftstoff
bleifrei RON 95
bleifrei RON 95
Katalysator
ja
ja

ÖLFÜLLMENGEN (in Litern)






Motor (mit Austausch der Ölfi lterpatrone)
4,25
4,25
Getriebe - Achsantrieb
-
-
