2012 PEUGEOT 5008 Betriebsanleitungen (in German)

FA
H
167

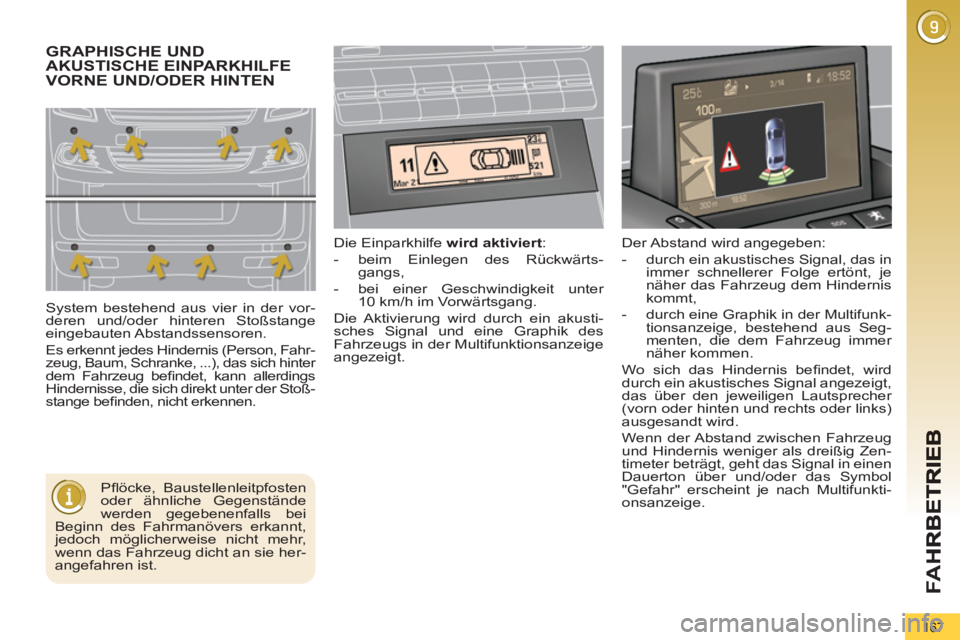

GRAPHISCHE UND AKUSTISCHE EINPARKHILFEVORNE UND/ODER HINTEN
System bestehend aus vier in der vor-
deren und/oder hinteren Stoßstange
eingebauten Abstandssensoren.
Es erkennt jedes Hindernis (Person, Fahr-
zeug, Baum, Schranke, ...), das sich hinter
dem Fahrzeug befi ndet, kann allerdings
Hindernisse, die sich direkt unter der Stoß-
stange befi nden, nicht erkennen. Die Einparkhilfe wird aktiviert
:


- beim Einlegen des Rückwärts-
gangs,

- bei einer Geschwindigkeit unter
10 km/h im Vorwärtsgang.
Die Aktivierung wird durch ein akusti-
sches Signal und eine Graphik des
Fahrzeugs in der Multifunktionsanzeige
angezeigt.
Pfl öcke, Baustellenleitpfosten
oder ähnliche Gegenstände
werden gegebenenfalls bei
Beginn des Fahrmanövers erkannt,
jedoch möglicherweise nicht mehr,
wenn das Fahrzeug dicht an sie her-
angefahren ist. Der Abstand wird angegeben:


- durch ein akustisches Signal, das in
immer schnellerer Folge ertönt, je
näher das Fahrzeug dem Hindernis
kommt,

- durch eine Graphik in der Multifunk-
tionsanzeige, bestehend aus Seg-
menten, die dem Fahrzeug immer
näher kommen.
Wo sich das Hindernis befi ndet, wird
durch ein akustisches Signal angezeigt,
das über den jeweiligen Lautsprecher
(vorn oder hinten und rechts oder links)
ausgesandt wird.
Wenn der Abstand zwischen Fahrzeug
und Hindernis weniger als dreißig Zen-
timeter beträgt, geht das Signal in einen
Dauerton über und/oder das Symbol
"Gefahr" erscheint je nach Multifunkti-
onsanzeige.

FA H
168
Die Einparkhilfe entbindet den
Fahrer grundsätzlich nicht von
seiner Aufmerksamkeit und
Verantwortung. Die Einparkhilfe wird deaktiviert
:


- wenn Sie den Rückwärtsgang ver-
lassen,

- wenn die Geschwindigkeit über
10 km/h im Vorwärtsgang beträgt,

- wenn das Fahrzeug länger als
drei Sekunden im Vorwärtsgang
stillsteht.
Deaktivierung
Funktionsstörung
Das System wird automatisch
ausgeschaltet, wenn ein An-
hänger angekuppelt oder ein
Fahrradträger montiert wird (Fahr-
zeug mit Anhängerkupplung oder
Fahrradträger, die von PEUGEOT
empfohlen werden).

Reaktivierung


)
Drücken Sie erneut auf die Taste A
,
die Kontrollleuchte erlischt, das
System wird wieder eingeschaltet.


)
Drücken Sie auf die Taste A
, die
Kontrollleuchte leuchtet auf, das
System wird komplett deaktiviert. Vergewissern Sie sich bei
schlechtem Wetter oder win-
terlicher Witterung, dass die
Sensoren nicht mit Schmutz, Eis
oder Schnee bedeckt sind. Ein aku-
stisches Warnsignal (langer Piepton)
zeigt Ihnen an, dass die Sensoren
gegebenenfalls verschmutzt sind.
Wenn sich das Fahrzeug mit ei-
ner Geschwindigkeit unter 10 km/h
bewegt, können bestimmte Schall-
quellen (Motorrad, Lkw, Pressluft-
hammer, ...) die akustischen Signale
der Einparkhilfe auslösen.


Im Falle einer Funktionsstörung leuch-
tet beim Einlegen des Rückwärtsgangs
diese Kontrollleuchte im Kombiinstru-
ment auf und/oder eine Meldung er-
scheint in der Multifunktionsanzeige
in Verbindung mit einem akustischen Warnsignal
(kurzer Piepton).
Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifi zierte Werkstatt.

FA
H
169

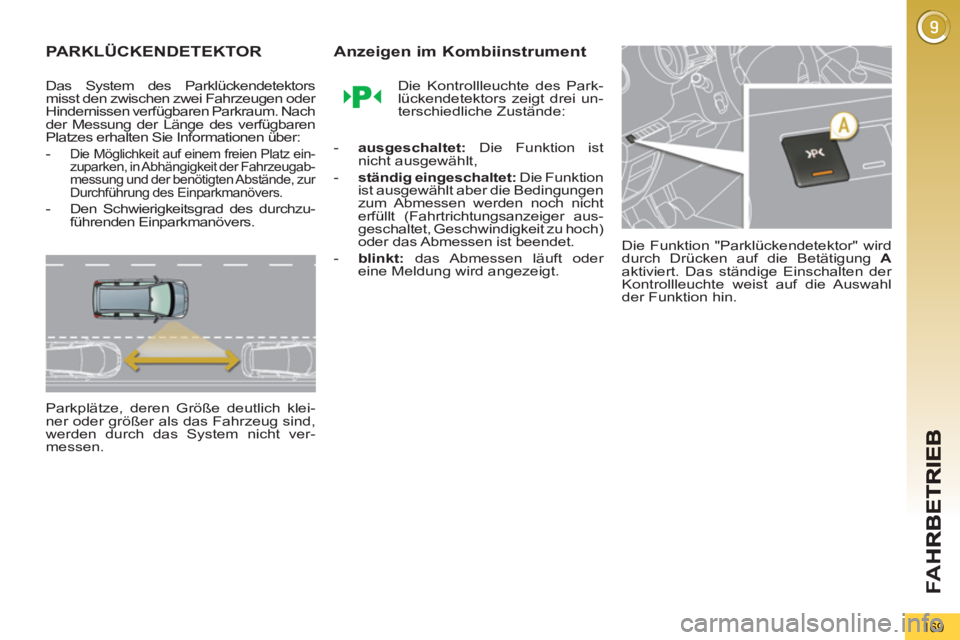

PARKLÜCKENDETEKTOR

Das System des Parklückendetektors
misst den zwischen zwei Fahrzeugen oder
Hindernissen verfügbaren Parkraum. Nach
der Messung der Länge des verfügbaren
Platzes erhalten Sie Informationen über:


-
Die Möglichkeit auf einem freien Platz ein-
zuparken, in Abhängigkeit der Fahrzeugab-
messung und der benötigten Abstände, zur
Durchführung des Einparkmanövers.

- Den Schwierigkeitsgrad des durchzu-
führenden Einparkmanövers.
Parkplätze, deren Größe deutlich klei-
ner oder größer als das Fahrzeug sind,
werden durch das System nicht ver-
messen.

Anzeigen im Kombiinstrument

Die Kontrollleuchte des Park-
lückendetektors zeigt drei un-
terschiedliche Zustände:


- ausgeschaltet:
Die Funktion ist
nicht ausgewählt,

- ständig eingeschaltet:
Die Funktion
ist ausgewählt aber die Bedingungen
zum Abmessen werden noch nicht
erfüllt (Fahrtrichtungsanzeiger aus-
geschaltet, Geschwindigkeit zu hoch)
oder das Abmessen ist beendet.

- blinkt:
das Abmessen läuft oder
eine Meldung wird angezeigt. Die Funktion "Parklückendetektor" wird
durch Drücken auf die Betätigung A

aktiviert. Das ständige Einschalten der
Kontrollleuchte weist auf die Auswahl
der Funktion hin.

FA H
170

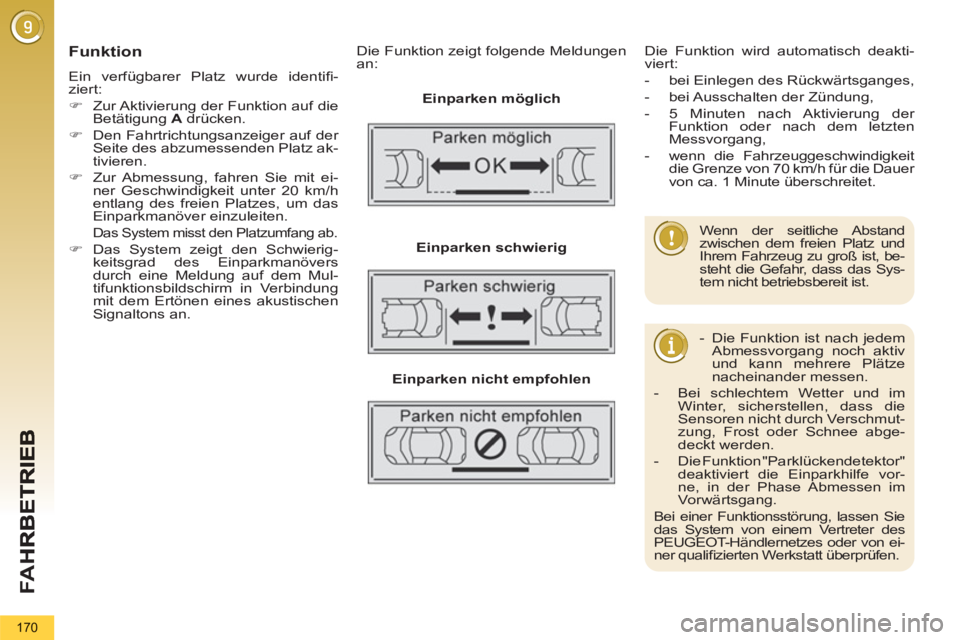

Funktion

Ein verfügbarer Platz wurde identifi -
ziert:


)
Zur Aktivierung der Funktion auf die
Betätigung A
drücken.

)
Den Fahrtrichtungsanzeiger auf der
Seite des abzumessenden Platz ak-
tivieren.

)
Zur Abmessung, fahren Sie mit ei-
ner Geschwindigkeit unter 20 km/h
entlang des freien Platzes, um das
Einparkmanöver einzuleiten.

Das System misst den Platzumfang ab.

)
Das System zeigt den Schwierig-
keitsgrad des Einparkmanövers
durch eine Meldung auf dem Mul-
tifunktionsbildschirm in Verbindung
mit dem Ertönen eines akustischen
Signaltons an.
Die Funktion zeigt folgende Meldungen
an:

Einparken möglich


Einparken schwierig


Einparken nicht empfohlen

Die Funktion wird automatisch deakti-
viert:


- bei Einlegen des Rückwärtsganges,

- bei Ausschalten der Zündung,

- 5 Minuten nach Aktivierung der
Funktion oder nach dem letzten
Messvorgang,

- wenn die Fahrzeuggeschwindigkeit
die Grenze von 70 km/h für die Dauer
von ca. 1 Minute überschreitet.



- Die Funktion ist nach jedem
Abmessvorgang noch aktiv
und kann mehrere Plätze
nacheinander messen.

- Bei schlechtem Wetter und im
Winter, sicherstellen, dass die
Sensoren nicht durch Verschmut-
zung, Frost oder Schnee abge-
deckt werden.

- Die Funktion "Parklückendetektor"
deaktiviert die Einparkhilfe vor-
ne, in der Phase Abmessen im
Vorwärtsgang.
Bei einer Funktionsstörung, lassen Sie
das System von einem Vertreter des
PEUGEOT-Händlernetzes oder von ei-
ner qualifi zierten Werkstatt überprüfen.

Wenn der seitliche Abstand
zwischen dem freien Platz und
Ihrem Fahrzeug zu groß ist, be-
steht die Gefahr, dass das Sys-
tem nicht betriebsbereit ist.

KONTROLLEN
171

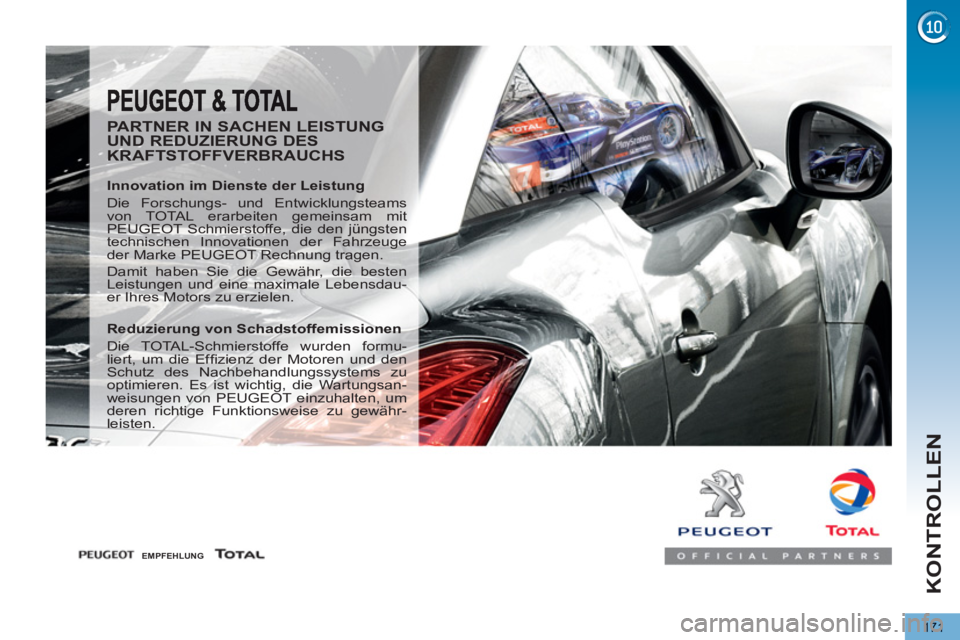

PARTNER IN SACHEN LEISTUNG
UND REDUZIERUNG DES
KRAFTSTOFFVERBRAUCHS

Innovation im Dienste der Leistung
Die Forschungs- und Entwicklungsteams
von TOTAL erarbeiten gemeinsam mit
PEUGEOT Schmierstoffe, die den jüngsten
technischen Innovationen der Fahrzeuge
der Marke PEUGEOT Rechnung tragen.
Damit haben Sie die Gewähr, die besten
Leistungen und eine maximale Lebensdau-
er Ihres Motors zu erzielen.

Reduzierung von Schadstoffemissionen
Die TOTAL-Schmierstoffe wurden formu-
liert, um die Effi zienz der Motoren und den
Schutz des Nachbehandlungssystems zu
optimieren. Es ist wichtig, die Wartungsan-
weisungen von PEUGEOT einzuhalten, um
deren richtige Funktionsweise zu gewähr-
leisten.


EMPFEHLUNG

KONTROLLEN
172

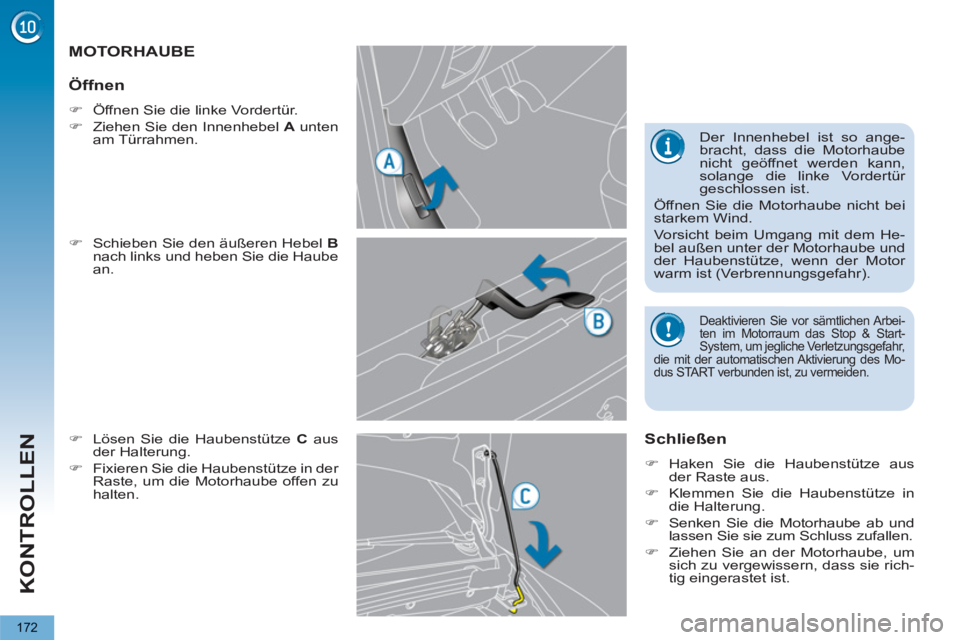

MOTORHAUBE

)
Schieben Sie den äußeren Hebel B

nach links und heben Sie die Haube
an.

)
Lösen Sie die Haubenstütze C
aus
der Halterung.

)
Fixieren Sie die Haubenstütze in der
Raste, um die Motorhaube offen zu
halten.


Schließen



)
Haken Sie die Haubenstütze aus
der Raste aus.

)
Klemmen Sie die Haubenstütze in
die Halterung.

)
Senken Sie die Motorhaube ab und
lassen Sie sie zum Schluss zufallen.

)
Ziehen Sie an der Motorhaube, um
sich zu vergewissern, dass sie rich-
tig eingerastet ist.



Öffnen



)
Öffnen Sie die linke Vordertür.

)
Ziehen Sie den Innenhebel A
unten
am Türrahmen. Der Innenhebel ist so ange-
bracht, dass die Motorhaube
nicht geöffnet werden kann,
solange die linke Vordertür
geschlossen ist.
Öffnen Sie die Motorhaube nicht bei
starkem Wind.
Vorsicht beim Umgang mit dem He-
bel außen unter der Motorhaube und
der Haubenstütze, wenn der Motor
warm ist (Verbrennungsgefahr).







Deaktivieren Sie vor sämtlichen Arbei-
ten im Motorraum das Stop & Start-
System, um jegliche Verletzungsgefahr,
die mit der automatischen Aktivierung des Mo-
dus START verbunden ist, zu vermeiden.

KONTROLLEN
173

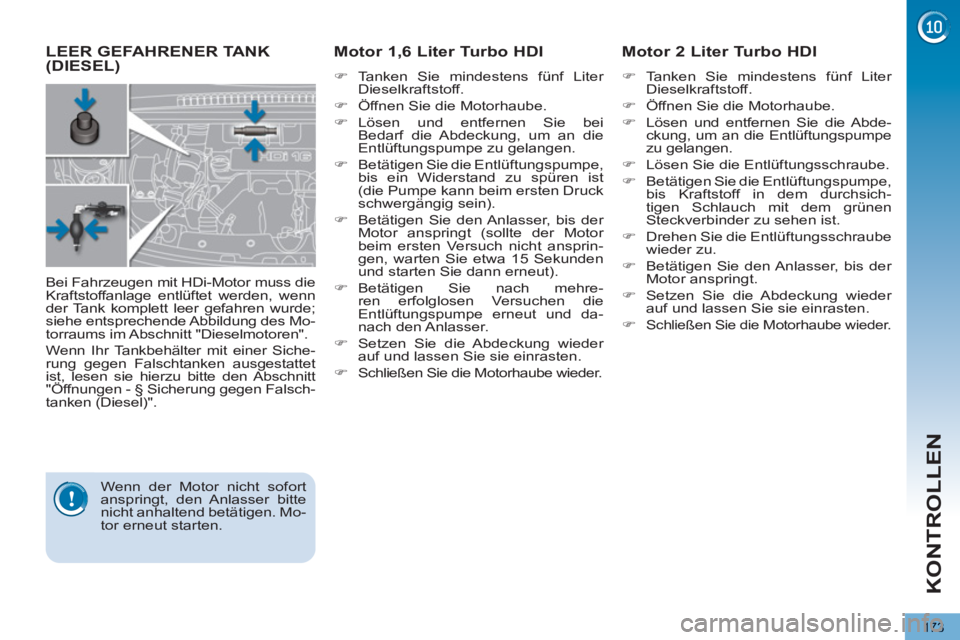

LEER GEFAHRENER TANK (DIESEL)





Motor 1,6 Liter Turbo HDI



)
Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

)
Öffnen Sie die Motorhaube.

)
Lösen und entfernen Sie bei
Bedarf die Abdeckung, um an die
Entlüftungspumpe zu gelangen.

)
Betätigen Sie die Entlüftungspumpe,
bis ein Widerstand zu spüren ist
(die Pumpe kann beim ersten Druck
schwergängig sein).

)
Betätigen Sie den Anlasser, bis der
Motor anspringt (sollte der Motor
beim ersten Versuch nicht ansprin-
gen, warten Sie etwa 15 Sekunden
und starten Sie dann erneut).

)
Betätigen Sie nach mehre-
ren erfolglosen Versuchen die
Entlüftungspumpe erneut und da-
nach den Anlasser.

)
Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

)
Schließen Sie die Motorhaube wieder.



Motor 2 Liter Turbo HDI



)
Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

)
Öffnen Sie die Motorhaube.

)
Lösen und entfernen Sie die Abde-
ckung, um an die Entlüftungspumpe
zu gelangen.

)
Lösen Sie die Entlüftungsschraube.

)
Betätigen Sie die Entlüftungspumpe,
bis Kraftstoff in dem durchsich-
tigen Schlauch mit dem grünen
Steckverbinder zu sehen ist.

)
Drehen Sie die Entlüftungsschraube
wieder zu.

)
Betätigen Sie den Anlasser, bis der
Motor anspringt.

)
Setzen Sie die Abdeckung wieder
auf und lassen Sie sie einrasten.

)

Schließen Sie die Motorhaube wieder.



Bei Fahrzeugen mit HDi-Motor muss die
Kraftstoffanlage entlüftet werden, wenn
der Tank komplett leer gefahren wurde;
siehe entsprechende Abbildung des Mo-
torraums im Abschnitt "Dieselmotoren".
Wenn Ihr Tankbehälter mit einer Siche-
rung gegen Falschtanken ausgestattet
ist, lesen sie hierzu bitte den Abschnitt
"Öffnungen - § Sicherung gegen Falsch-
tanken (Diesel)".

Wenn der Motor nicht sofort
anspringt, den Anlasser bitte
nicht anhaltend betätigen. Mo-
tor erneut starten.

KONTROLLEN
174

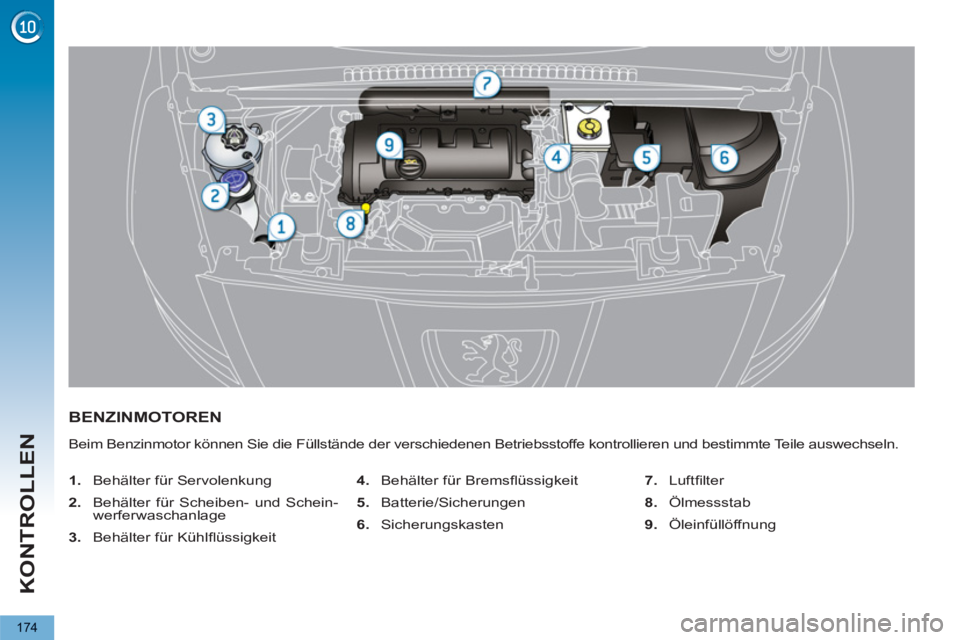

BENZINMOTOREN
Beim Benzinmotor können Sie die Füllstände der verschiedenen Betriebsstoffe kontrollieren und bestimmte Teile auswechseln.


1.
Behälter für Servolenkung

2.
Behälter für Scheiben- und Schein-
werferwaschanlage

3.
Behälter für Kühlfl üssigkeit
4.
Behälter für Bremsfl üssigkeit

5.
Batterie/Sicherungen

6.
Sicherungskasten
7.
Luftfi lter

8.
Ölmessstab

9.
Öleinfüllöffnung
