2012 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'57
8

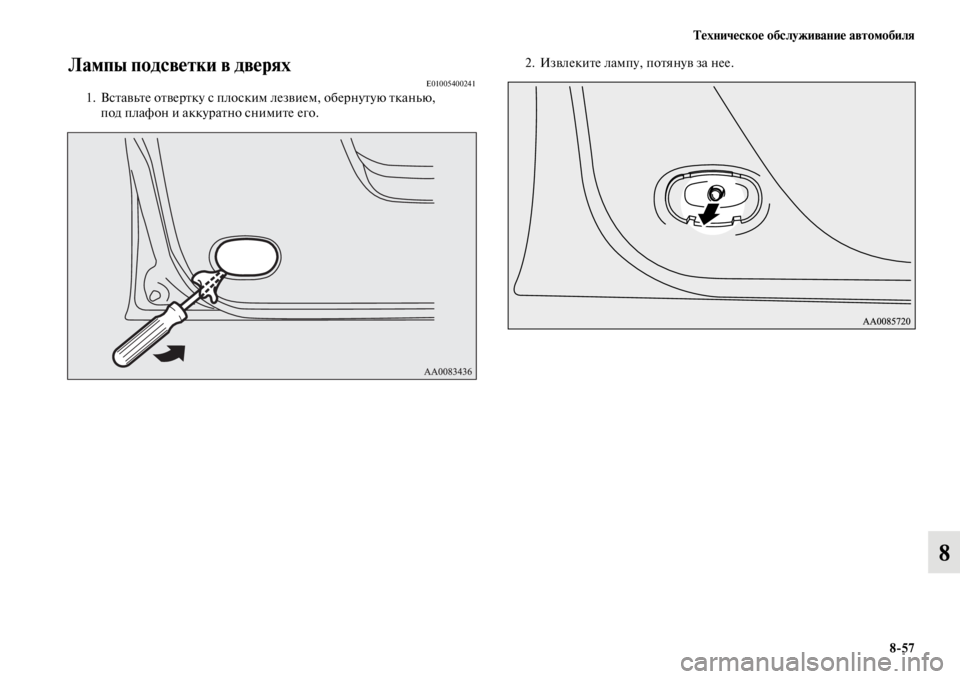

Лампы подсветки в дверяхE010054002411. Вставьте отвертку с плоским лезвием, обернутую тканью,
под плафон и аккуратно снимите его.2. Извлеките лампу, потянув за нее.

8'58 Техническое обслуживание автомобиля
8
3. Лампа устанавливается в порядке, обратном снятию.

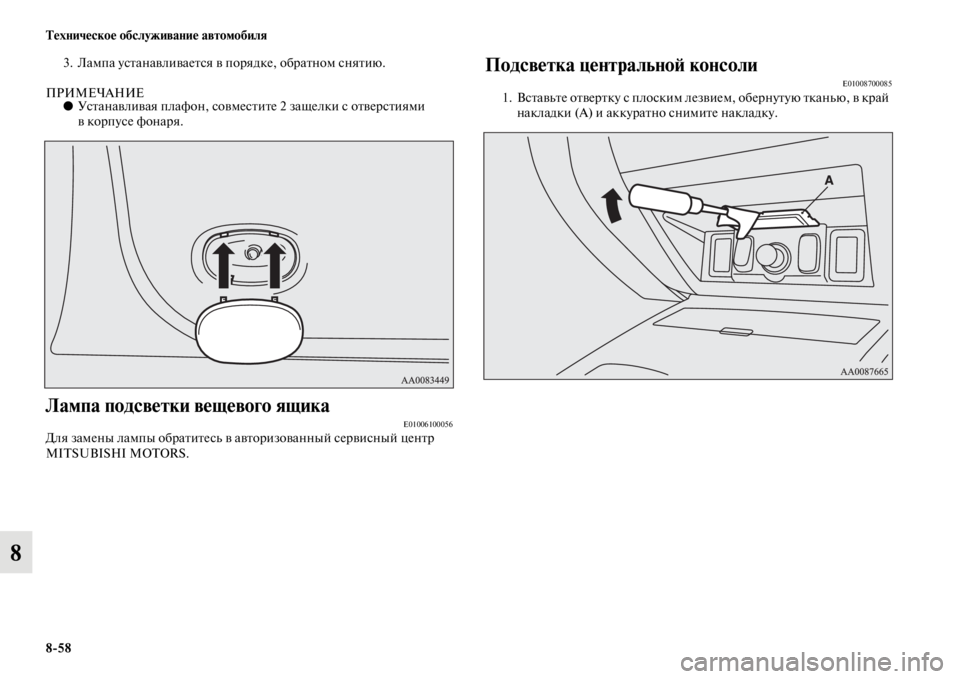

ПРИМЕЧАНИЕ●Устанавливая плафон, совместите 2 защелки с отверстиями
вкорпусе фонаря.
Лампа подсветки вещевого ящикаE01006100056Для замены лампы обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.
Подсветка центральной консолиE010087000851. Вставьте отвертку с плоским лезвием, обернутую тканью, в край
накладки (А) и аккуратно снимите накладку.

Техническое обслуживание автомобиля
8'59
8

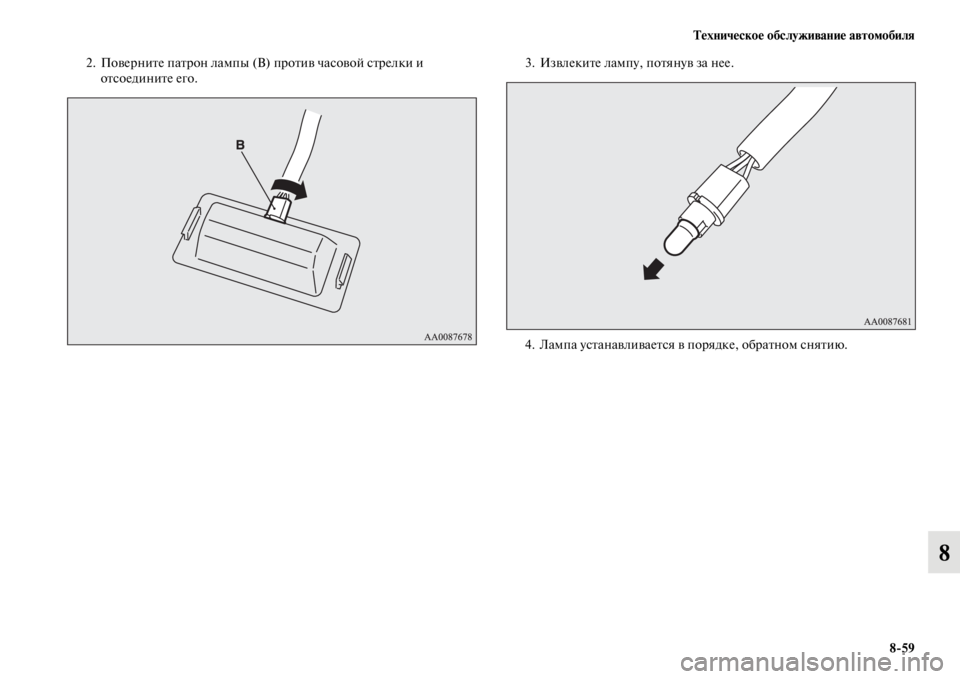

2. Поверните патрон лампы (В) против часовой стрелки и
отсоедините его.3. Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.

9

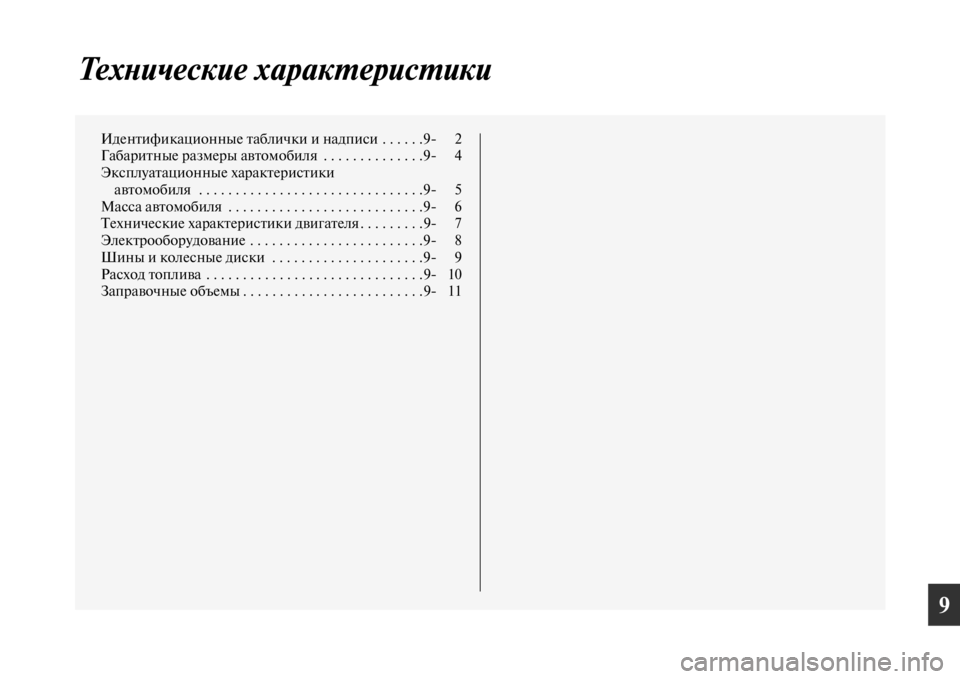

Технические характеристики
Идентификационные таблички и надписи . . . . . .9 2
Габаритные размеры автомобиля . . . . . . . . . . . . . .9 4
Эксплуатационные характеристики
автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 5
Масса автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . .9 6
Технические характеристики двигателя . . . . . . . . .9 7
Электрооборудование . . . . . . . . . . . . . . . . . . . . . . . .9 8
Шины и колесные диски . . . . . . . . . . . . . . . . . . . . .9 9
Расход топлива . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 10
Заправочные объемы . . . . . . . . . . . . . . . . . . . . . . . . .9 11

9'2 Технические характеристики
9Идентификационные
таблички и надписи
E01100103115

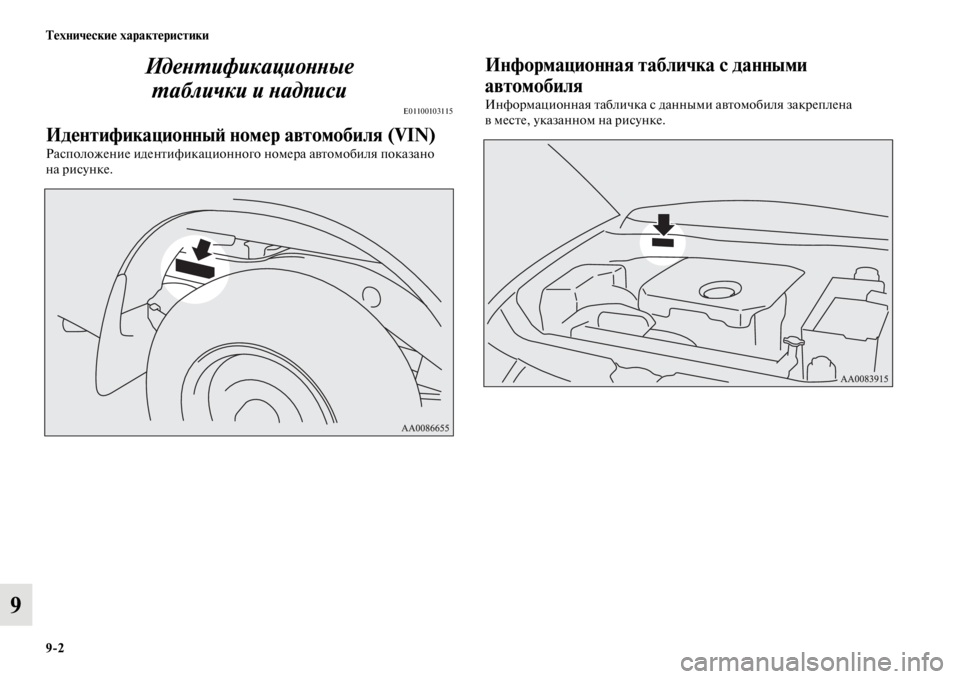

Идентификационный номер автомобиля (VIN)
Расположение идентификационного номера автомобиля показано
на рисунке.
Информационная табличка с данными
автомобиля
Информационная табличка с данными автомобиля закреплена
в месте, указанном на рисунке.

Технические характеристики
9'3
9

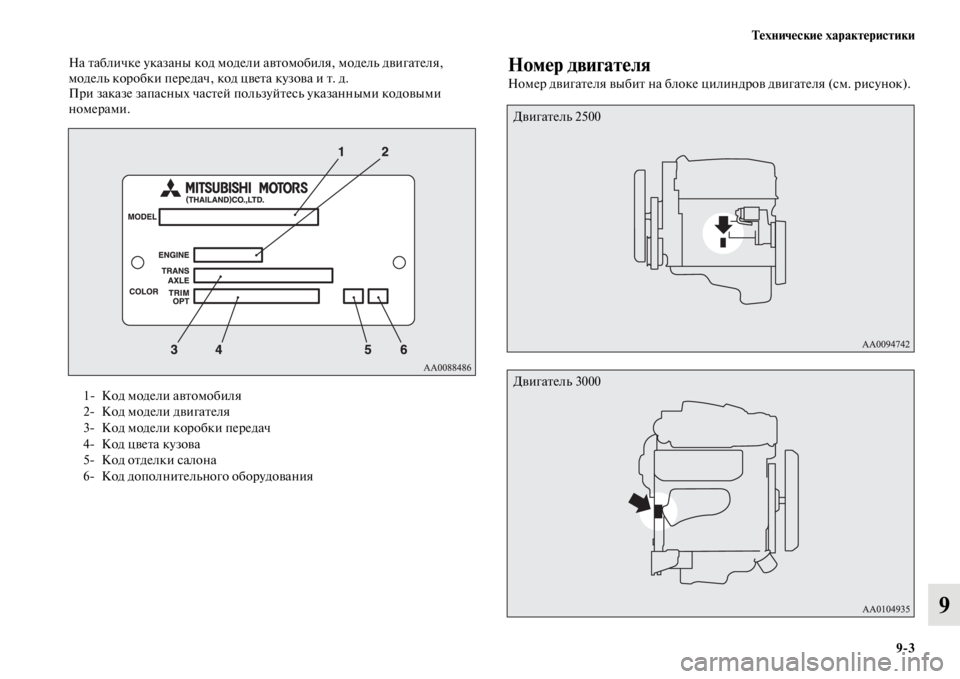

На табличке указаны код модели автомобиля, модель двигателя,
модель коробки передач, код цвета кузова и т. д.
При заказе запасных частей пользуйтесь указанными кодовыми
номерами.Номер двигателя
Номер двигателя выбит на блоке цилиндров двигателя (см. рисунок).
1 Код модели автомобиля
2 Код модели двигателя
3 Код модели коробки передач
4 Код цвета кузова
5 Код отделки салона
6 Код дополнительного оборудования
Двигатель 2500
Двигатель 3000

9'4 Технические характеристики

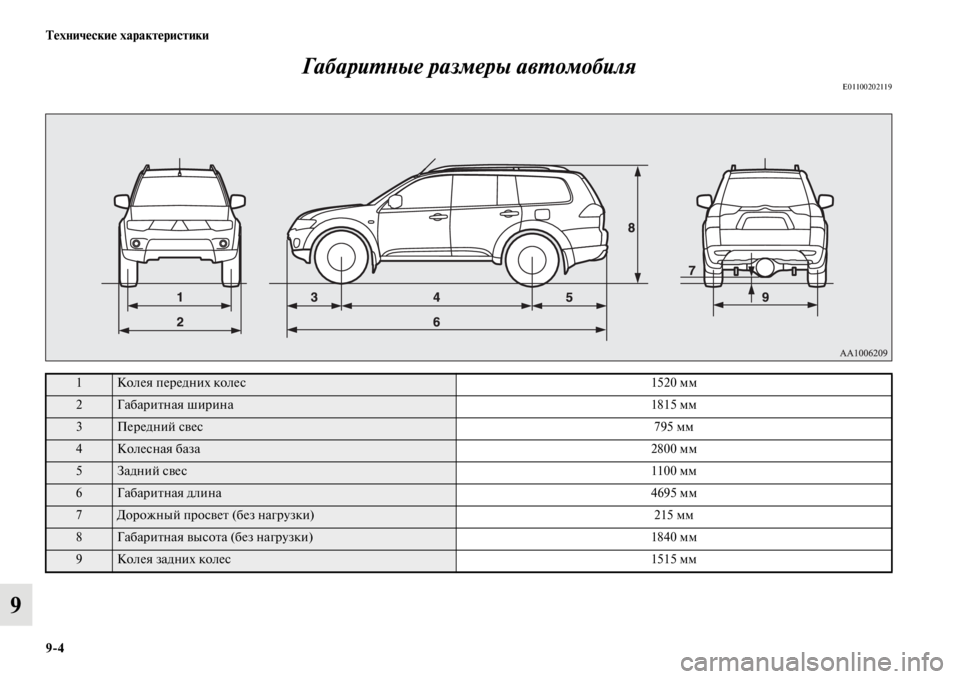

9Габаритные размеры автомобиля
E01100202119
1Колея передних колес 1520 мм
2Габаритная ширина1815 мм
3Передний свес795 мм
4Колесная база2800 мм
5Задний свес1100 мм
6Габаритная длина4695 мм
7Дорожный просвет (без нагрузки) 215 мм
8Габаритная высота (без нагрузки) 1840 мм
9Колея задних колес1515 мм
