2012 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'25
8

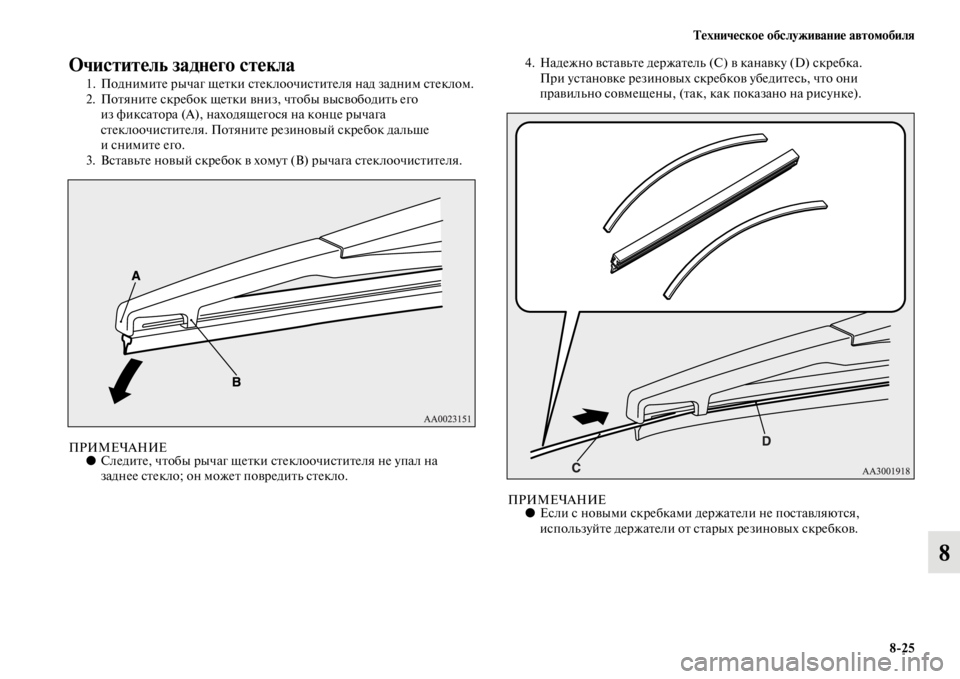

Очиститель заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
иснимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал на
заднее стекло; он может повредить стекло.4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, (так, как показано на рисунке).
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

8'26 Техническое обслуживание автомобиля
8Общее техническое обслуживание
E01002700461
Утечка топлива, охлаждающей жидкости,
масла и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревшие предохранители
не обнаружены, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
в разделах «Предохранители» на стр. 828 и «Замена ламп»
на стр. 833.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
Работа контрольно'измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

Техническое обслуживание автомобиля
8'27
8 Техническое обслуживание в холодную
погоду и во время снегопада
E01002800257
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекла.
Плавкие вставки
E01002900506Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
Описание плавких вставок приведено в разделах «Таблица
расположения предохранителей в блоке, находящемся в салоне» на
стр. 828 и «Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке» на стр. 830.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
квозгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.

8'28 Техническое обслуживание автомобиля
8Предохранители
E01003001211
Расположение блока предохранителейE01007600289Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена
предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.

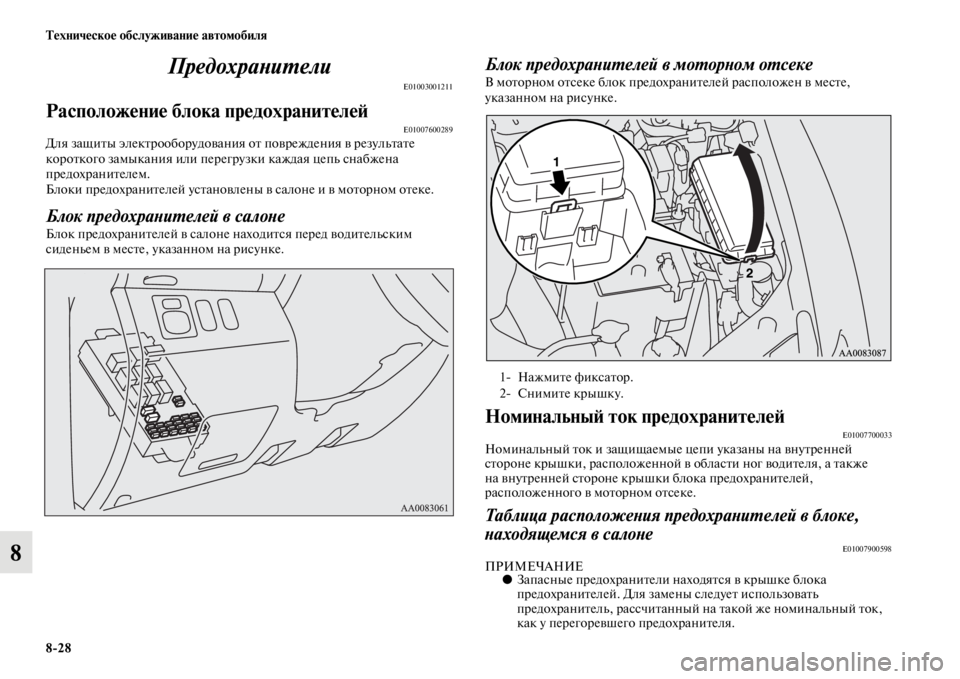

Блок предохранителей в салоне
Блок предохранителей в салоне находится перед водительским
сиденьем в месте, указанном на рисунке.
Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.
Номинальный ток предохранителейE01007700033Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки, расположенной в области ног водителя, а также
на внутренней стороне крышки блока предохранителей,
расположенного в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007900598
ПРИМЕЧАНИЕ●Запасные предохранители находятся в крышке блока
предохранителей. Для замены следует использовать
предохранитель, рассчитанный на такой же номинальный ток,
как у перегоревшего предохранителя.
1 Нажмите фиксатор.
2 Снимите крышку.

Техническое обслуживание автомобиля
8'29
8

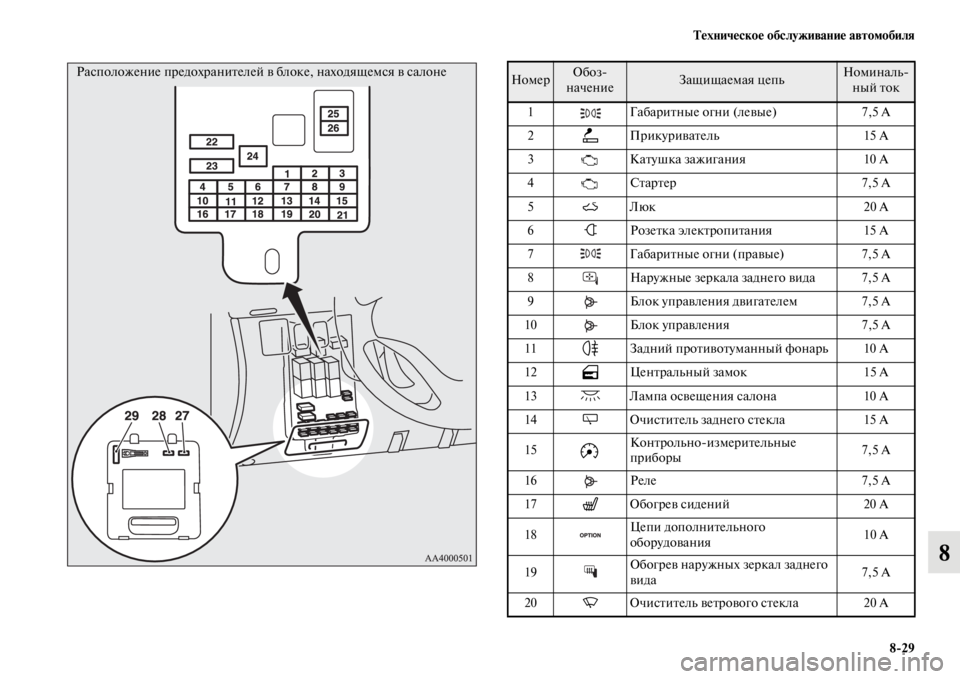

Расположение предохранителей в блоке, находящемся в салонеНомерОбоз
начение Защищаемая цепьНоминаль
ный ток
1 Габаритные огни (левые) 7,5 A
2 Прикуриватель 15 A
3 Катушка зажигания 10 A
4 Стартер 7,5 A
5Люк 20 A
6
Розетка электропитания 15 A
7 Габаритные огни (правые) 7,5 A
8 Наружные зеркала заднего вида 7,5 A
9 Блок управления двигателем 7,5 A
10 Блок управления 7,5 A
11 Задний противотуманный фонарь 10 A
12 Центральный замок 15 A
13 Лампа освещения салона 10 A
14 Очиститель заднего стекла 15 A
15Контрольноизмерительные
приборы7,5 A
16 Реле 7,5 A
17 Обогрев сидений 20 A
18Цепи дополнительного
оборудования10 A
19Обогрев наружных зеркал заднего
вида7,5 A
20 Очиститель ветрового стекла 20 A

8'30 Техническое обслуживание автомобиля
8
*: плавкая вставка
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
В блоке предохранителей отсутствуют запасные предохранители
на 10 А и 15 А. Если перегорит предохранитель, рассчитанный
на какиелибо из этих значений номинального тока, временно
установите на его место один из следующих предохранителей:
10 A: Аудиосистема
15 A: Прикуриватель (розетка электропитания)
При первой же возможности верните на место снятый
предохранитель.
Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке
E0100800050921 Фонари заднего хода 7,5 A
22 Обогреватель заднего стекла 30 A
23 Отопитель 30 A
24 Электропривод сидений 40 A*
25 Аудиосистема 10 A
26 Электронный блок управления 15 A
27
—Запасной предохранитель 7,5 A
28
—Запасной предохранитель 20 A
29
—Запасной предохранитель 30 A
НомерОбоз
начение Защищаемая цепьНоминаль
ный ток
Расположение предохранителей в блоке, находящемся
в моторном отсеке
Передняя часть автомобиля

Техническое обслуживание автомобиля
8'31
8
*1: Плавкая вставка
*2: Автомобили с галогенными лампами фар
*3: Автомобили с газоразрядными ксеноновыми лампами фар
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
Цветовая кодировка предохранителейE01008100135
НомерОбоз
начение Защищаемая цепьНоминаль
ный ток
1
———
2 Электростеклоподъемники 40 А*
1
3Замок зажигания 40 А*1
4Компрессор системы
кондиционирования20 A
5Электродвигатель вентилятора
конденсора 20 A
6 Фара дальнего света (левая) 10 A
7 Фара дальнего света (правая) 10 A
8 Фара ближнего света (левая)10 А*
2
20 A*3
9 Фара ближнего света (правая)10 A*
2
20 A*3
10 ЭБУ двигателя 20 A
11 Генератор 7,5 A
12 Стопсигналы 15 A
13 Звуковой сигнал 10 A
14 Автоматическая коробка передач 20 A
15 Аварийная световая сигнализация 10 A
16 Топливный насос 15 A
17 Противотуманные фары 15 A
18 Аудиосистема 20 A
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 A Желтый
30 A Зеленый (ножевой)/Розовый (плавкая вставка)
40 A Зеленый (плавкая вставка)

8'32 Техническое обслуживание автомобиля
8
Замена предохранителей E010078005391. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
в положение LOCK.
2. Потяните на себя крышку (А) блока предохранителей
иснимитеее.
3. Достаньте из крышки блока предохранителей (А) съемник (В).4. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
ПРИМЕЧАНИЕ●Если какоелибо электрооборудование не работает, а
относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в какомлибо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.
С  Исправный предохранитель
D  Перегоревший предохранитель
