2012 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'33
8

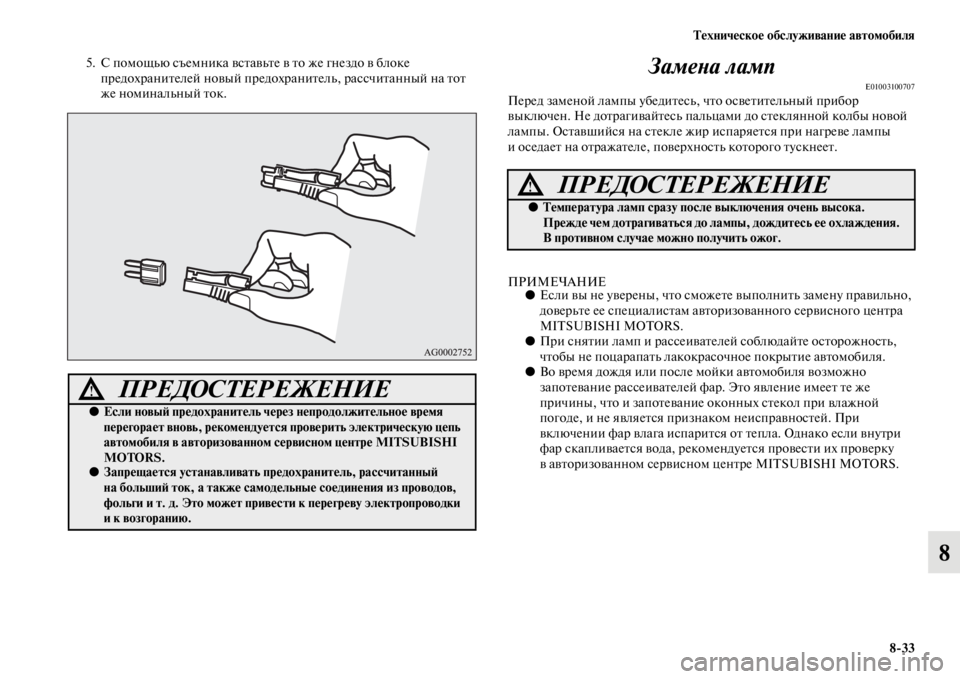

5. С помощью съемника вставьте в то же гнездо в блоке
предохранителей новый предохранитель, рассчитанный на тот
же номинальный ток.Замена ламп
E01003100707Перед заменой лампы убедитесь, что осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы
и оседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ●Если вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и рассеивателей соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправностей. При
включении фар влага испарится от тепла. Однако если внутри
фар скапливается вода, рекомендуется провести их проверку
в авторизованном сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранитель, рассчитанный
на больший ток, а также самодельные соединения из проводов,
фольги и т. д. Это может привести к перегреву электропроводки
и к возгоранию.
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.

8'34 Техническое обслуживание автомобиля
8
Номинальная мощность лампE01003200085Для замены следует использовать новую лампу той же мощности
и того же цвета.

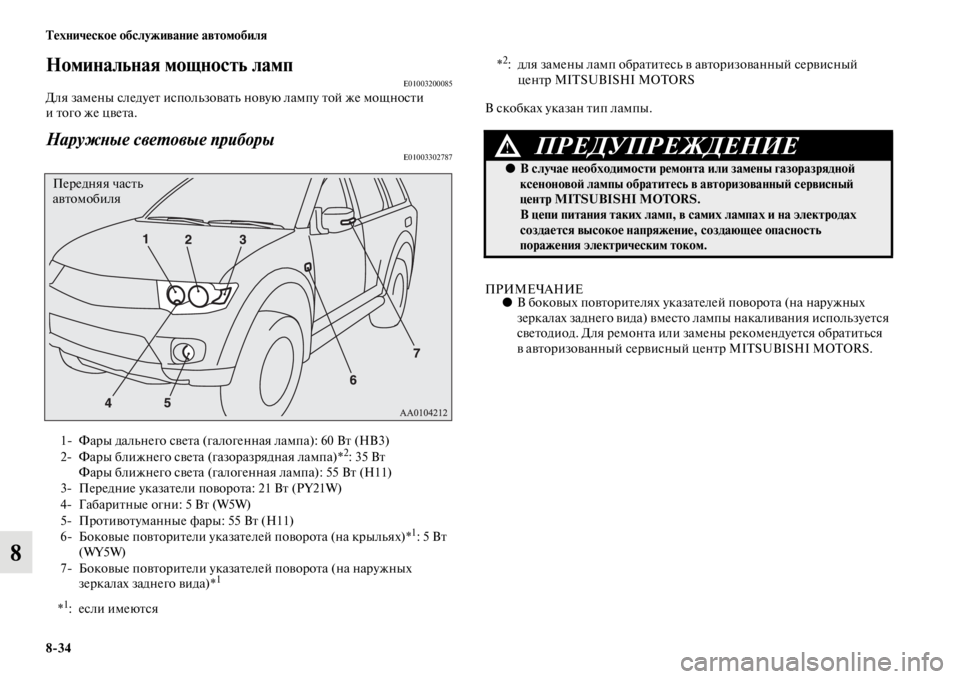

Наружные световые приборыE01003302787
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В боковых повторителях указателей поворота (на наружных
зеркалах заднего вида) вместо лампы накаливания используется
светодиод. Для ремонта или замены рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
1 Фары дальнего света (галогенная лампа): 60 Вт (HB3)
2 Фары ближнего света (газоразрядная лампа)*
2: 35 Вт
Фары ближнего света (галогенная лампа): 55 Вт (H11)
3 Передние указатели поворота: 21 Вт (PY21W)
4 Габаритные огни: 5 Вт (W5W)
5 Противотуманные фары: 55 Вт (H11)
6 Боковые повторители указателей поворота (на крыльях)*
1: 5 Вт
(WY5W)
7 Боковые повторители указателей поворота (на наружных
зеркалах заднего вида)*
1
*1:если имеются
Передняя часть
автомобиля
*2: для замены ламп обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS
ПРЕДУПРЕЖДЕНИЕ!
●В случае необходимости ремонта или замены газоразрядной
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
В цепи питания таких ламп, в самих лампах и на электродах
создается высокое напряжение, создающее опасность
поражения электрическим током.

Техническое обслуживание автомобиля
8'35
8
В скобках указан тип лампы.

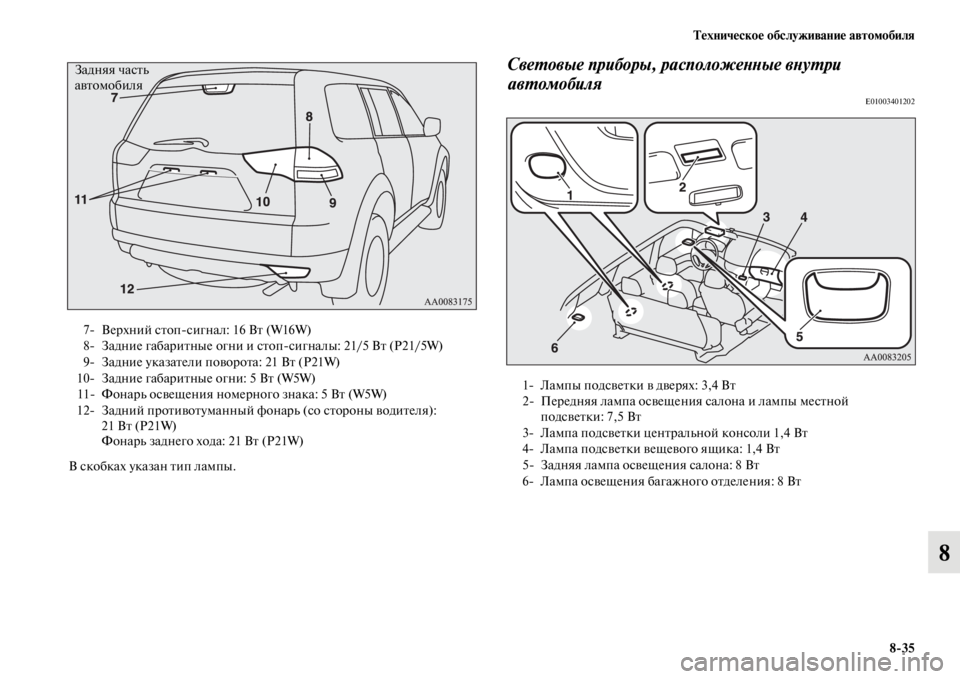

Световые приборы, расположенные внутри
автомобиля
E01003401202
7 Верхний стопсигнал: 16 Вт (W16W)
8 Задние габаритные огни и стопсигналы: 21/5 Вт (Р21/5W)
9 Задние указатели поворота: 21 Вт (Р21W)
10 Задние габаритные огни: 5 Вт (W5W)
11 Фонарь освещения номерного знака: 5 Вт (W5W)
12 Задний противотуманный фонарь (со стороны водителя):
21 Вт (Р21W)
Фонарь заднего хода: 21 Вт (Р21W)
Задняя часть
автомобиля
1 Лампы подсветки в дверях: 3,4 Вт
2 Передняя лампа освещения салона и лампы местной
подсветки: 7,5 Вт
3 Лампа подсветки центральной консоли 1,4 Вт
4 Лампа подсветки вещевого ящика: 1,4 Вт
5 Задняя лампа освещения салона: 8 Вт
6 Лампа освещения багажного отделения: 8 Вт

8'36 Техническое обслуживание автомобиля
8

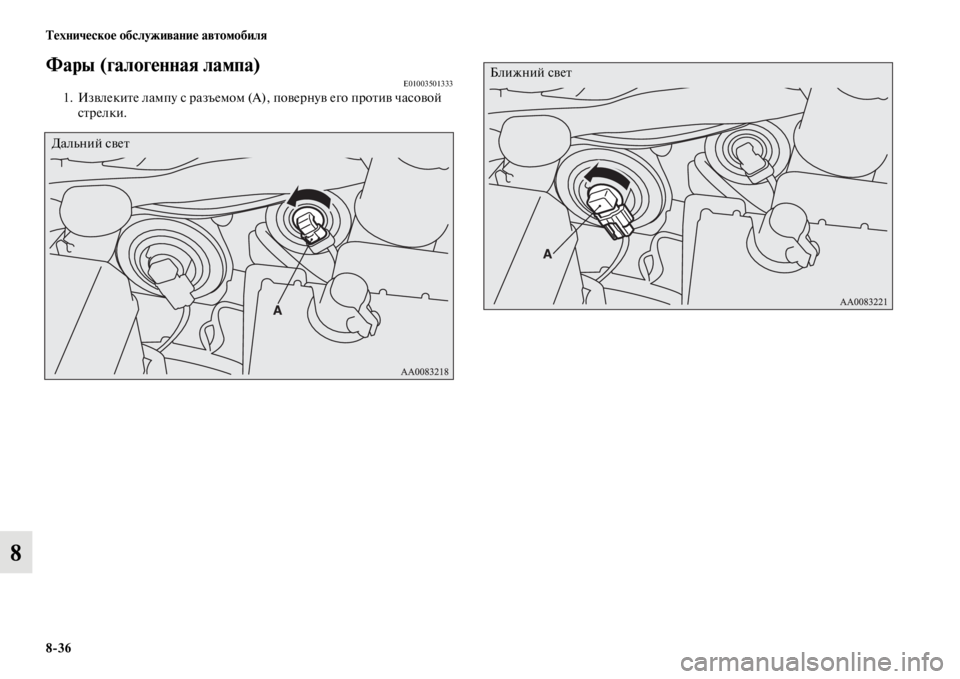

Фары (галогенная лампа)E010035013331. Извлеките лампу с разъемом (А), повернув его против часовой
стрелки.
Дальний свет
Ближний свет

Техническое обслуживание автомобиля
8'37
8

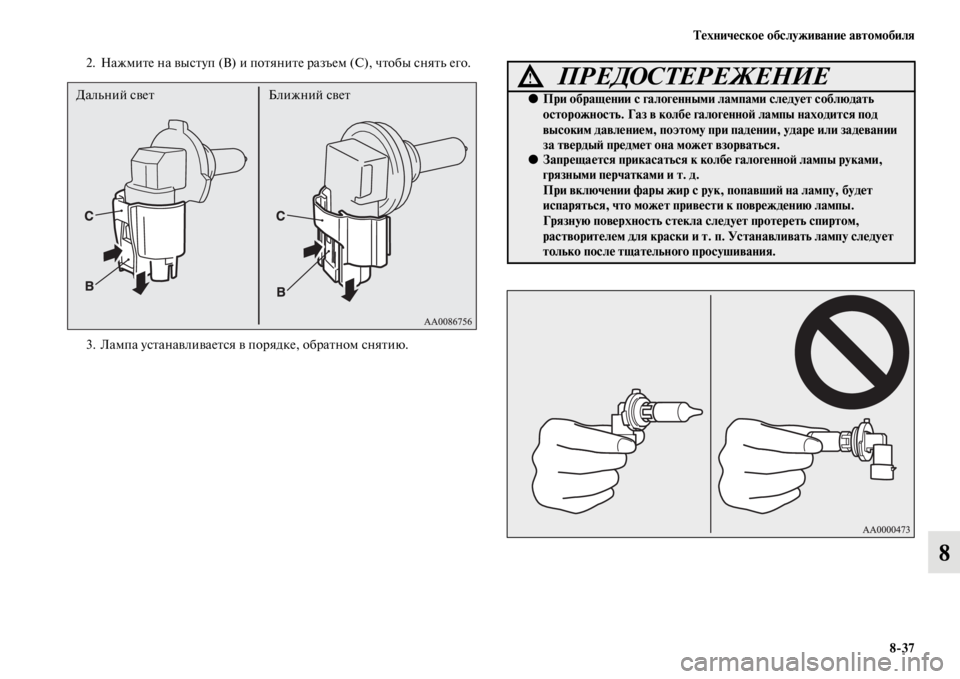

2. Нажмите на выступ (В) и потяните разъем (С), чтобы снять его.
3. Лампа устанавливается в порядке, обратном снятию.
Дальний свет Ближний светПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.

8'38 Техническое обслуживание автомобиля
8

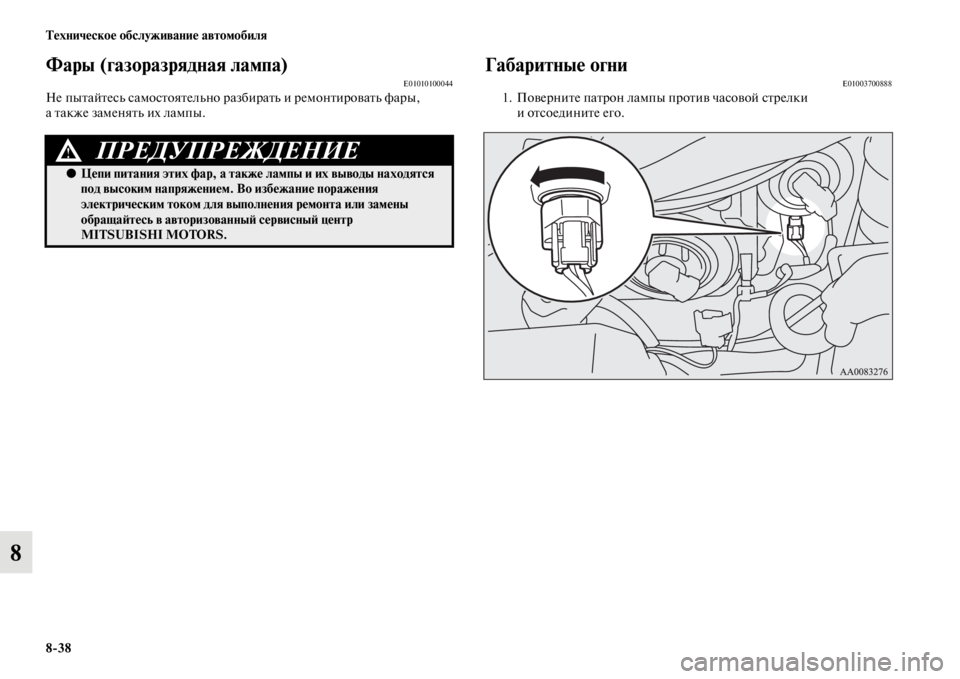

Фары (газоразрядная лампа)E01010100044Не пытайтесь самостоятельно разбирать и ремонтировать фары,
а также заменять их лампы.
Габаритные огниE010037008881. Поверните патрон лампы против часовой стрелки
и отсоедините его.
ПРЕДУПРЕЖДЕНИЕ!
●Цепи питания этих фар, а также лампы и их выводы находятся
под высоким напряжением. Во избежание поражения
электрическим током для выполнения ремонта или замены
обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS.

Техническое обслуживание автомобиля
8'39
8
2. Извлеките лампу из патрона, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.Передние указатели поворотаE010038008471. Чтобы заменить лампу левой фары в автомобиле с ксеноновыми
фарами, снимите фиксатор (А), поддерживая горловину бачка
омывателя ветрового стекла, и сдвиньте горловину к задней
части автомобиля.
* Передняя часть автомобиля

8'40 Техническое обслуживание автомобиля
8
2. Поверните патрон лампы против часовой стрелки и
отсоедините его.3. Извлеките лампу из патрона, нажав на нее и повернув против
часовой стрелки.
4. Лампа устанавливается в порядке, обратном снятию.
