Начало движения и вождение автомобиля
4'75
4
Изменение зон обнаружения препятствийE00615800090Переключение между обычным режимом и режимом «с тягово
сцепным устройством» осуществляется следующим образом:
1. Нажмите кнопку SONAR и убедитесь, что на панели приборов
включился индикатор SONAR OFF.
2. Снова нажмите кнопку SONAR и удерживайте ее примерно
5 секунд, затем отпустите кнопку.
3. Определите режим по количеству сигналов зуммера.
Один сигнал  стандартный режим
Два сигнала  режим с тяговосцепным устройством
4. Если включился режим, отличный от желаемого, повторите
процедуру, начиная с пункта 1.

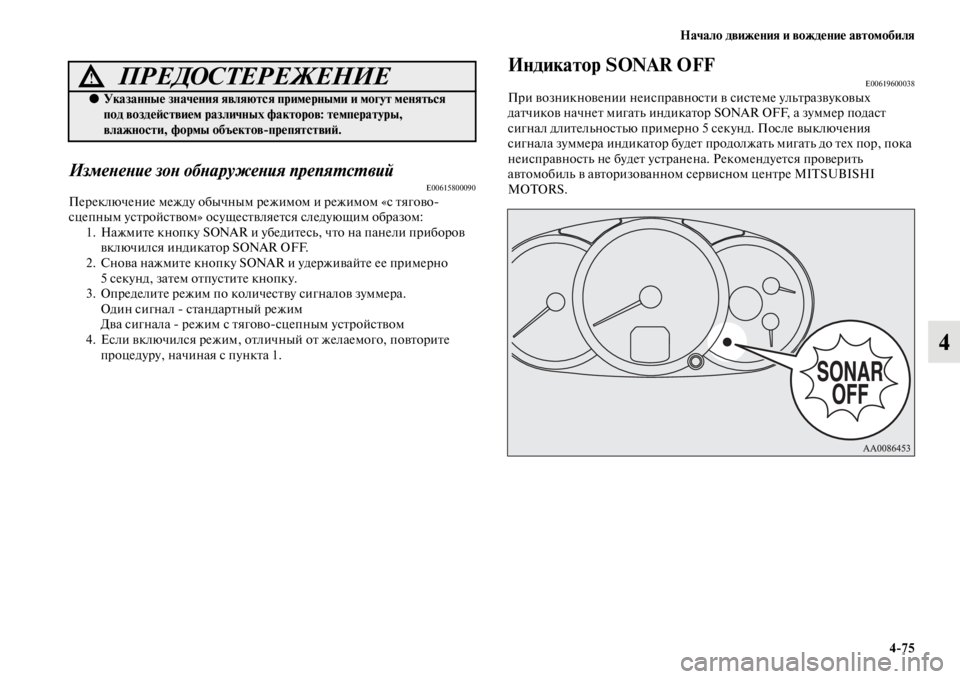

Индикатор SONAR OFFE00619600038При возникновении неисправности в системе ультразвуковых
датчиков начнет мигать индикатор SONAR OFF, а зуммер подаст
сигнал длительностью примерно 5 секунд. После выключения
сигнала зуммера индикатор будет продолжать мигать до тех пор, пока
неисправность не будет устранена. Рекомендуется проверить
автомобиль в авторизованном сервисном центре MITSUBISHI
MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Указанные значения являются примерными и могут меняться
под воздействием различных факторов: температуры,
влажности, формы объектов'препятствий.

4'76 Начало движения и вождение автомобиля
4Видеокамера заднего вида
*
E00618400358Видеокамера заднего вида передает изображение участка,
находящегося позади автомобиля, на экран коммуникационной
системы Mitsubishi.

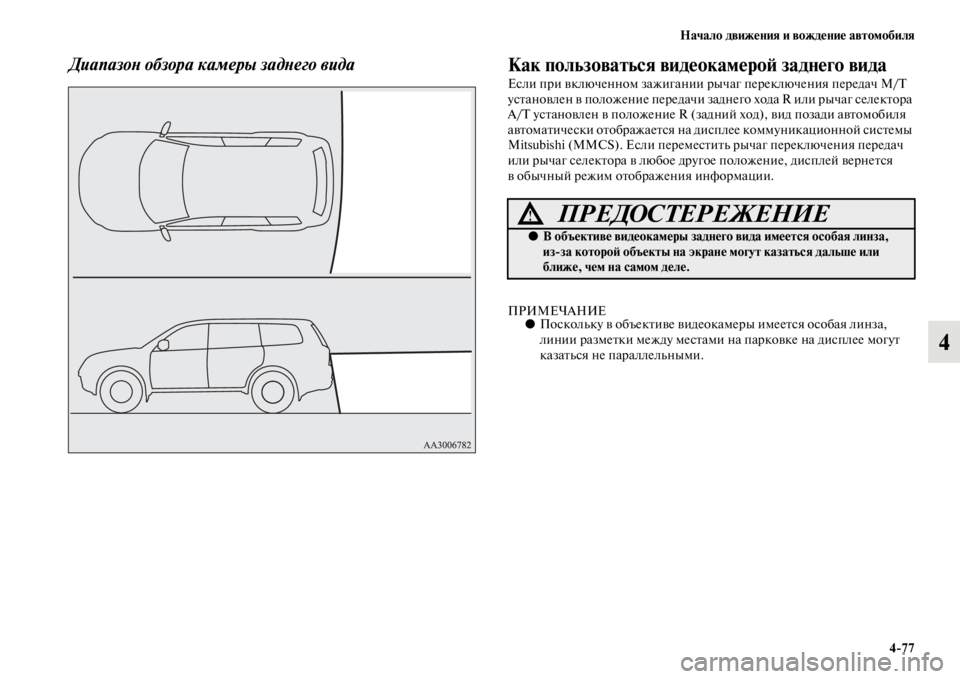

Диапазон обзора камеры заднего вида
Диапазон обзора камеры заднего вида ограничен зонами,
показанными на рисунке. Камера не показывает область по обеим
сторонам от автомобиля, нижнюю часть заднего бампера и т. п.
Во время движения задним ходом также контролируйте ситуацию
визуально.

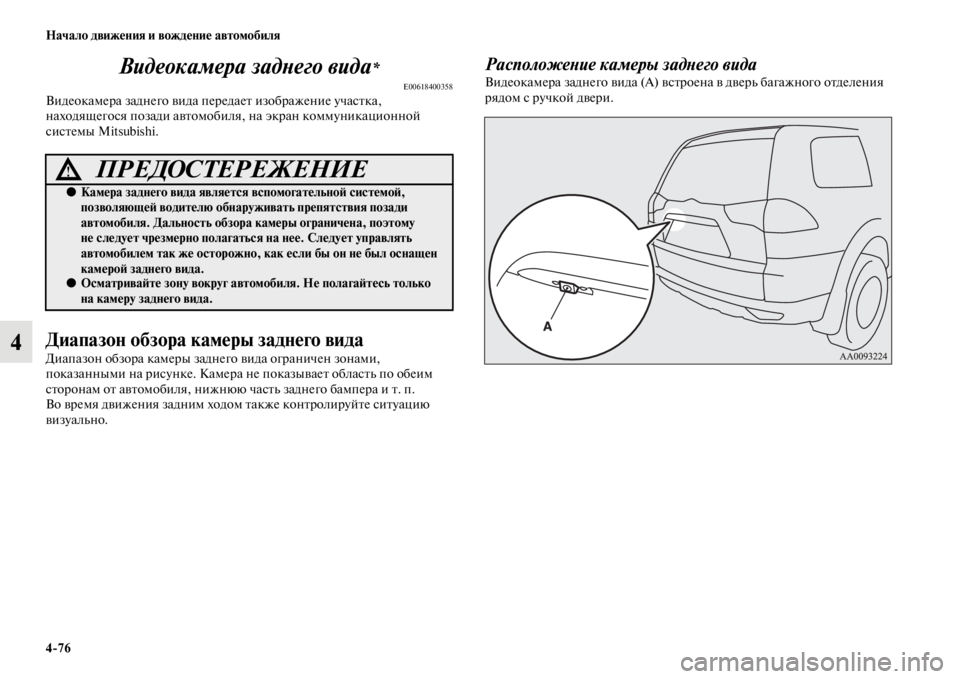

Расположение камеры заднего видаВидеокамера заднего вида (А) встроена в дверь багажного отделения
рядом с ручкой двери.
ПРЕДОСТЕРЕЖЕНИЕ!
●Камера заднего вида является вспомогательной системой,
позволяющей водителю обнаруживать препятствия позади
автомобиля. Дальность обзора камеры ограничена, поэтому
не следует чрезмерно полагаться на нее. Следует управлять
автомобилем так же осторожно, как если бы он не был оснащен
камерой заднего вида.
●Осматривайте зону вокруг автомобиля. Не полагайтесь только
на камеру заднего вида.

Начало движения и вождение автомобиля
4'77
4
Диапазон обзора камеры заднего видаКак пользоваться видеокамерой заднего вида
Если при включенном зажигании рычаг переключения передач М/Т
установлен в положение передачи заднего хода R или рычаг селектора
А/Т установлен в положение R (задний ход), вид позади автомобиля
автоматически отображается на дисплее коммуникационной системы
Mitsubishi (ММCS). Если переместить рычаг переключения передач
или рычаг селектора в любое другое положение, дисплей вернется
в обычный режим отображения информации.
ПРИМЕЧАНИЕ●Поскольку в объективе видеокамеры имеется особая линза,
линии разметки между местами на парковке на дисплее могут
казаться не параллельными.
ПРЕДОСТЕРЕЖЕНИЕ!
●В объективе видеокамеры заднего вида имеется особая линза,
из'за которой объекты на экране могут казаться дальше или
ближе, чем на самом деле.

4'78 Начало движения и вождение автомобиля
4
●В следующих случаях изображение на дисплее может быть
трудноразличимым (это не является признаком неправильной
работы камеры):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар попадают прямо
в объектив видеокамеры.
●Если нагретая камера охлаждается под дождем или водой на
мойке, линза объектива может запотеть. Это не является
признаком неисправности.
●Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
●Пожалуйста, соблюдайте следующие меры предосторожности.
В противном случае возможен выход камеры из строя.
• Не подвергайте камеру ударам.
• Не наносите на камеру составы, содержащие воск.
• Не направляйте на камеру струи горячей воды.
•Не разбирайте камеру.Линии, накладываемые на изображение
от видеокамеры

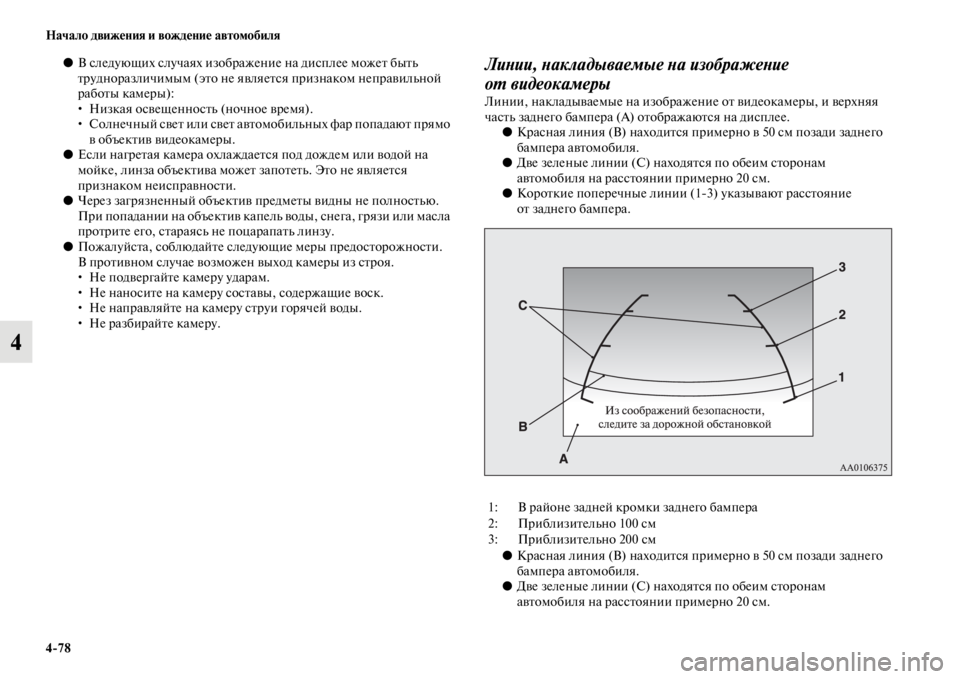

Линии, накладываемые на изображение от видеокамеры, и верхняя
часть заднего бампера (А) отображаются на дисплее.
●Красная линия (В) находится примерно в 50 см позади заднего
бампера автомобиля.
●Две зеленые линии (С) находятся по обеим сторонам
автомобиля на расстоянии примерно 20 см.
●Короткие поперечные линии (13) указывают расстояние
от заднего бампера.
●Красная линия (В) находится примерно в 50 см позади заднего
бампера автомобиля.
●Две зеленые линии (С) находятся по обеим сторонам
автомобиля на расстоянии примерно 20 см. 1: В районе задней кромки заднего бампера
2: Приблизительно 100 см
3: Приблизительно 200 см

Начало движения и вождение автомобиля
4'79
4
ПРИМЕЧАНИЕ●Если автомобиль наклоняется изза неравномерного
размещения пассажиров и багажа либо на уклоне дороги, то
линии, накладываемые на изображение от видеокамеры заднего
вида, могут не точно соответствовать фактическим
расстояниям.
●Линии, накладываемые на изображение, для обозначения
дистанции и ширины автомобиля точно показывают расстояния
только на ровной горизонтальной поверхности. В следующих
случаях объекты, отображаемые на дисплее, могут казаться
дальше, чем на самом деле.
• Когда задняя часть автомобиля сильно опущена изза
пассажиров или груза в автомобиле. • При наличии подъема позади автомобиля.
A: Реальное расположение объектов
B: Объекты, отображаемые на экране.
A: Реальное расположение объектов
B: Объекты, отображаемые на экране.

4'80 Начало движения и вождение автомобиля
4
●Предусматривается, что линии, накладываемые на
изображение, для обозначения дистанции и ширины
автомобиля будут точно указывать расстояния только на ровной
горизонтальной поверхности. В результате этого отображаемое
расстояние до проецируемого объекта на экране может
отличаться от действительного расстояния до этого объекта.
Не используйте их как ориентир для оценки расстояния
до препятствий.

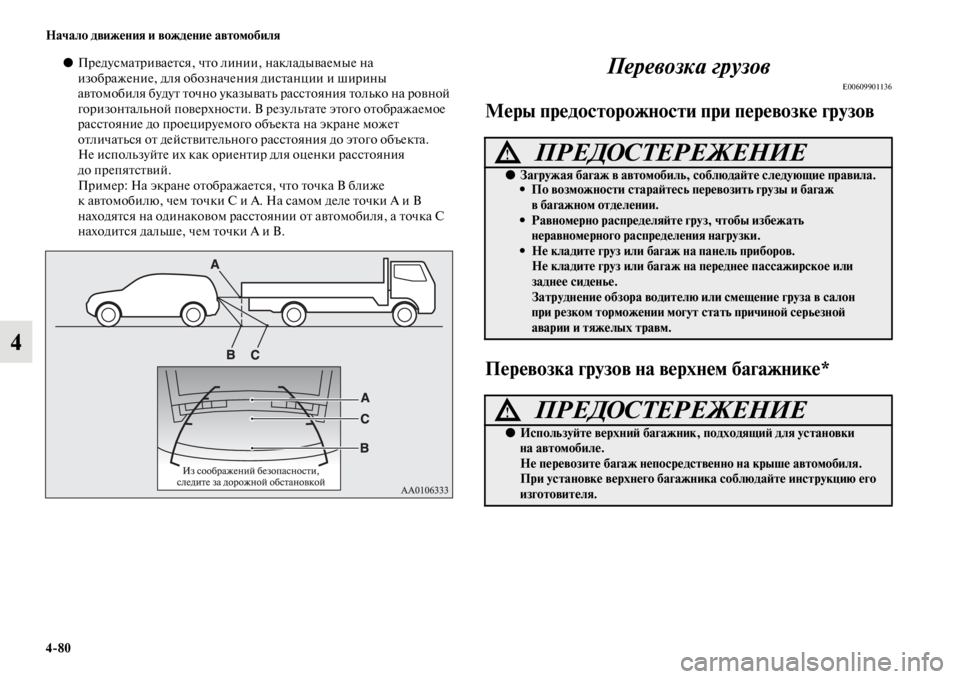

Пример: На экране отображается, что точка В ближе
к автомобилю, чем точки С и А. На самом деле точки А и В
находятся на одинаковом расстоянии от автомобиля, а точка С
находится дальше, чем точки А и В.Перевозка грузов
E00609901136
Меры предосторожности при перевозке грузов
Перевозка грузов на верхнем багажнике*
ПРЕДОСТЕРЕЖЕНИЕ!
●Загружая багаж в автомобиль, соблюдайте следующие правила.• По возможности старайтесь перевозить грузы и багаж
в багажном отделении.
• Равномерно распределяйте груз, чтобы избежать
неравномерного распределения нагрузки.
• Не кладите груз или багаж на панель приборов.
Не кладите груз или багаж на переднее пассажирское или
заднее сиденье.
Затруднение обзора водителю или смещение груза в салон
при резком торможении могут стать причиной серьезной
аварии и тяжелых травм.
ПРЕДОСТЕРЕЖЕНИЕ!
●Используйте верхний багажник, подходящий для установки
на автомобиле.
Не перевозите багаж непосредственно на крыше автомобиля.
При установке верхнего багажника соблюдайте инструкцию его
изготовителя.

Начало движения и вождение автомобиля
4'81
4
Меры предосторожности при перевозке груза
на верхнем багажникеПРИМЕЧАНИЕ●Если верхний багажник не используется, снимите его.
Это устранит аэродинамический шум и уменьшит расход
топлива.
●Обязательно снимите багажник перед заездом
на автоматическую мойку.
●Устанавливая багажник на крышу, убедитесь, что между ним
и крышей остается достаточный зазор для открытия люка
(при наличии люка).

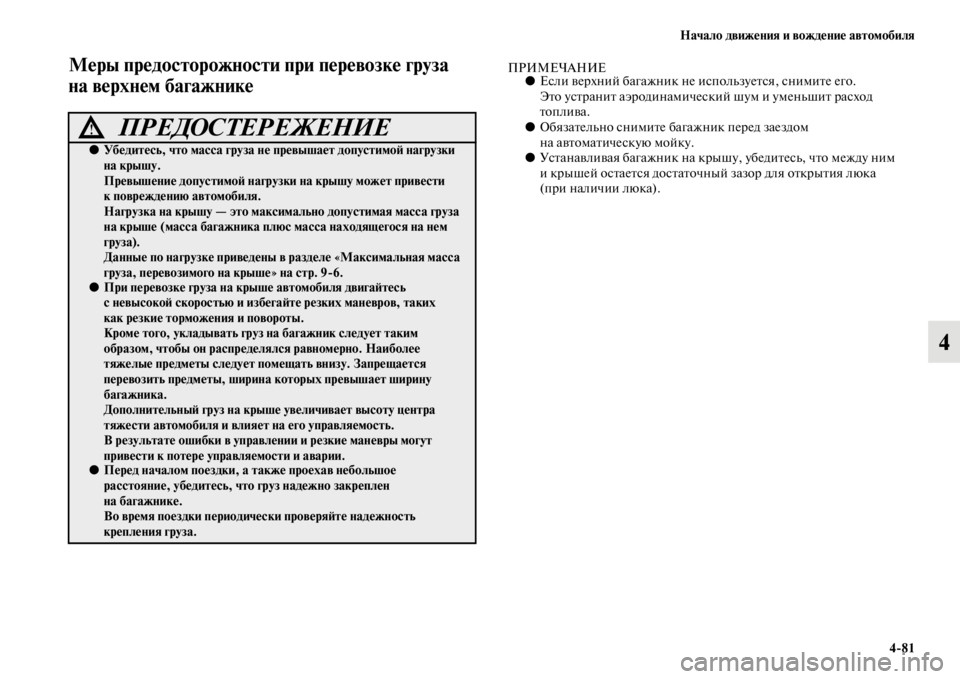

ПРЕДОСТЕРЕЖЕНИЕ!
●Убедитесь, что масса груза не превышает допустимой нагрузки
на крышу.
Превышение допустимой нагрузки на крышу может привести
кповреждению автомобиля.
Нагрузка на крышу — это максимально допустимая масса груза
на крыше (масса багажника плюс масса находящегося на нем
груза).
Данные по нагрузке приведены в разделе «Максимальная масса
груза, перевозимого на крыше» на стр. 9'6.
●При перевозке груза на крыше автомобиля двигайтесь
с невысокой скоростью и избегайте резких маневров, таких
как резкие торможения и повороты.
Кроме того, укладывать груз на багажник следует таким
образом, чтобы он распределялся равномерно. Наиболее
тяжелые предметы следует помещать внизу. Запрещается
перевозить предметы, ширина которых превышает ширину
багажника.
Дополнительный груз на крыше увеличивает высоту центра
тяжести автомобиля и влияет на его управляемость.
В результате ошибки в управлении и резкие маневры могут
привести к потере управляемости и аварии.
●Перед началом поездки, а также проехав небольшое
расстояние, убедитесь, что груз надежно закреплен
на багажнике.
Во время поездки периодически проверяйте надежность
крепления груза.

4'82 Начало движения и вождение автомобиля
4Буксировка прицепа
E00610000589Для буксировки прицепа необходимо установить на автомобиль
буксирное устройство, соответствующее стандартам, действующим
в стране, где эксплуатируется автомобиль. При необходимости
проконсультируйтесь в авторизованном сервисном центре
MITSUBISHI MOTORS. Правила буксировки прицепов в разных
странах могут отличаться. Следует соблюдать действующие местные
законодательные нормы и правила.
Разрешенная максимальная масса прицепа,
оборудованного тормозами, и максимальная
нагрузка на сцепное устройство
Запрещается превышать разрешенную максимальную массу прицепа,
оборудованного тормозами, и максимальную нагрузку на сцепное
устройство, указанные в технических характеристиках. (См. раздел
«Весовые параметры автомобиля» на стр. 96). При буксировке
прицепа на высоте свыше 1000 м над уровнем моря необходимо
уменьшать полную массу автопоезда на 10% на каждые 1000 м
подъема над уровнем моря, поскольку изза уменьшения
атмосферного давления мощность двигателя снижается.

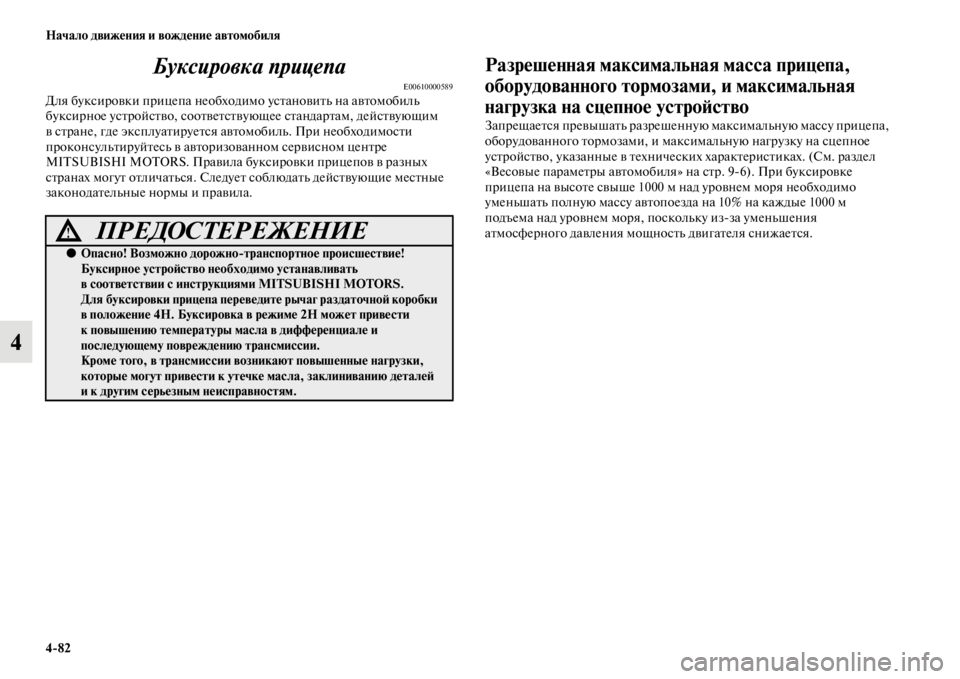

ПРЕДОСТЕРЕЖЕНИЕ!
●Опасно! Возможно дорожно'транспортное происшествие!
Буксирное устройство необходимо устанавливать
в соответствии с инструкциями MITSUBISHI MOTORS.
Для буксировки прицепа переведите рычаг раздаточной коробки
в положение 4H. Буксировка в режиме 2Н может привести
к повышению температуры масла в дифференциале и
последующему повреждению трансмиссии.
Кроме того, в трансмиссии возникают повышенные нагрузки,
которые могут привести к утечке масла, заклиниванию деталей
и к другим серьезным неисправностям.
