Создание комфортных условий в салоне
5'7
5 Система кондиционирования
с ручным управлением
*
E00700500234Кондиционер можно включить только при работающем двигателе.

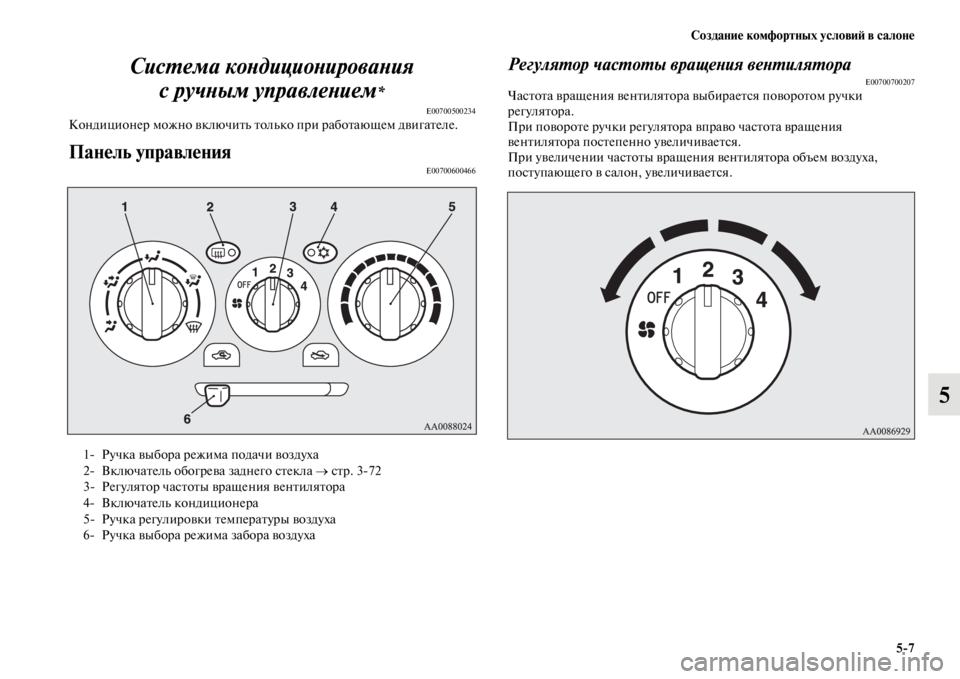

Панель управленияE00700600466
Регулятор частоты вращения вентилятораE00700700207Частота вращения вентилятора выбирается поворотом ручки
регулятора.
При повороте ручки регулятора вправо частота вращения
вентилятора постепенно увеличивается.
При увеличении частоты вращения вентилятора объем воздуха,
поступающего в салон, увеличивается.
1 Ручка выбора режима подачи воздуха
2 Включатель обогрева заднего стекла → стр. 372
3 Регулятор частоты вращения вентилятора
4 Включатель кондиционера
5 Ручка регулировки температуры воздуха
6 Ручка выбора режима забора воздуха

5'8 Создание комфортных условий в салоне
5

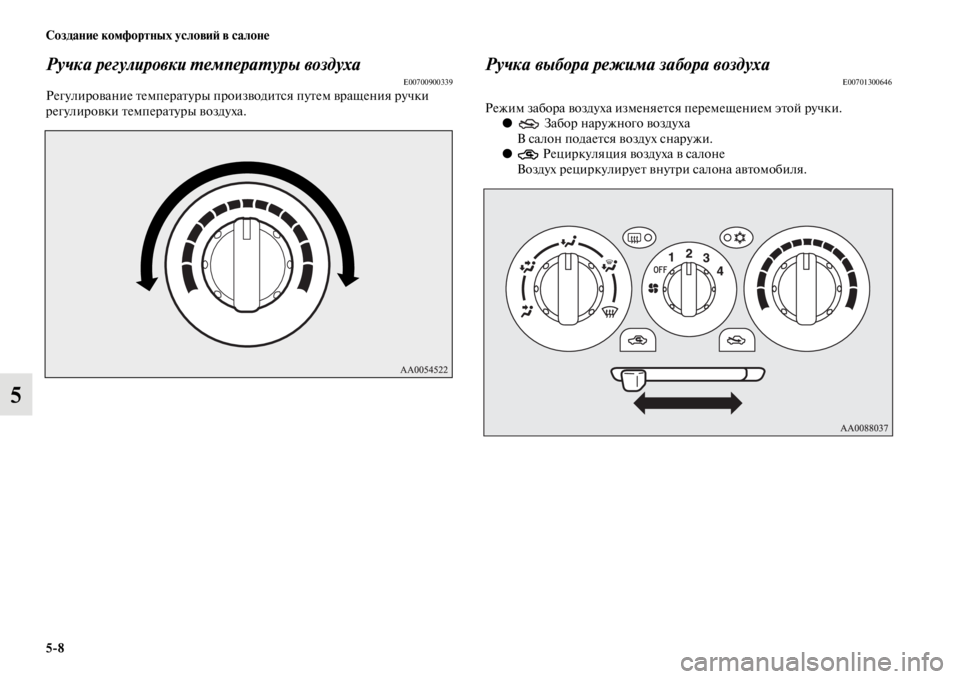

Ручка регулировки температуры воздухаE00700900339Регулирование температуры производится путем вращения ручки
регулировки температуры воздуха.
Ручка выбора режима забора воздухаE00701300646
Режим забора воздуха изменяется перемещением этой ручки.
● Забор наружного воздуха
В салон подается воздух снаружи.
● Рециркуляция воздуха в салоне
Воздух рециркулирует внутри салона автомобиля.

Создание комфортных условий в салоне
5'9
5

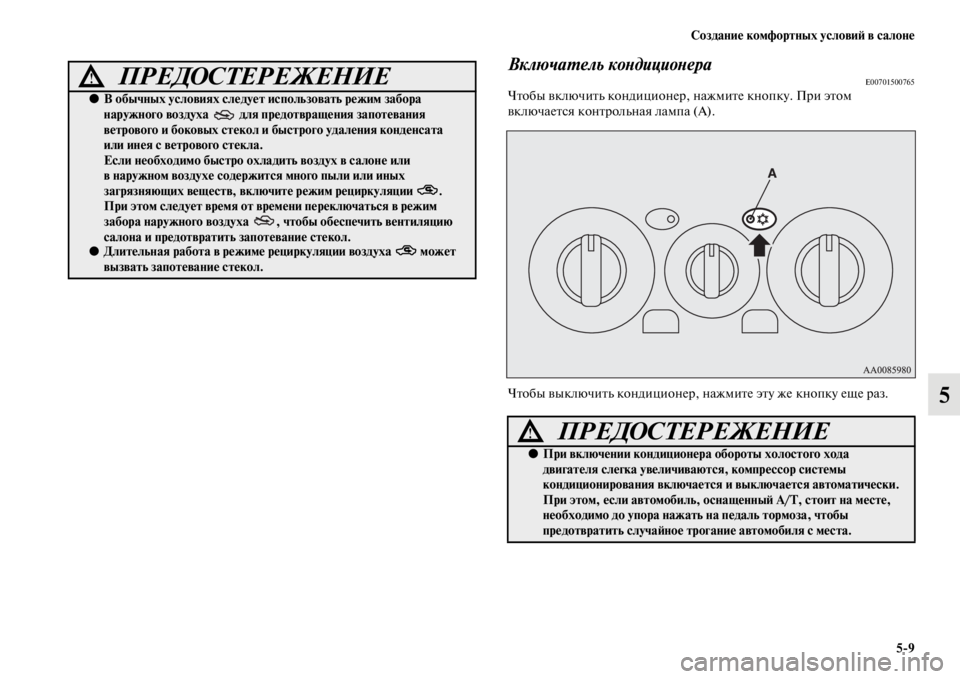

Включатель кондиционераE00701500765Чтобы включить кондиционер, нажмите кнопку. При этом
включается контрольная лампа (А).
Чтобы выключить кондиционер, нажмите эту же кнопку еще раз. ПРЕДОСТЕРЕЖЕНИЕ!
●В обычных условиях следует использовать режим забора
наружного воздуха для предотвращения запотевания
ветрового и боковых стекол и быстрого удаления конденсата
или инея с ветрового стекла.
Если необходимо быстро охладить воздух в салоне или
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции .
При этом следует время от времени переключаться в режим
забора наружного воздуха , чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.
●Длительная работа в режиме рециркуляции воздуха может
вызвать запотевание стекол.
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом, если автомобиль, оснащенный А/Т, стоит на месте,
необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.

5'10 Создание комфортных условий в салоне
5
Использование системы кондиционированияE00701800377
Обогрев салона
Установите ручку выбора режима подачи воздуха в положение , а
переключатель режимов забора воздуха — в положение подачи
наружного воздуха .
Поворотом ручки регулировки температуры установите требуемую
температуру. Выберите необходимую скорость вращения
вентилятора.
ПРИМЕЧАНИЕ●Максимальная интенсивность обогрева достигается
при установке регулятора скорости вращения вентилятора
в положение 3.
ОхлаждениеE00701900600

Создание комфортных условий в салоне
5'11
5
1. Установите ручку выбора режима подачи воздуха в положение
.
2. Установите ручку выбора режима забора воздуха в положение
— забор наружного воздуха.
3. Нажмите включатель кондиционера (B).
4. Поворотом регулятора температуры по часовой стрелке
или в противоположном направлении установите требуемую
температуру.
5. Выберите необходимую скорость вращения вентилятора. Одновременная подача прохладного и теплого
воздуха

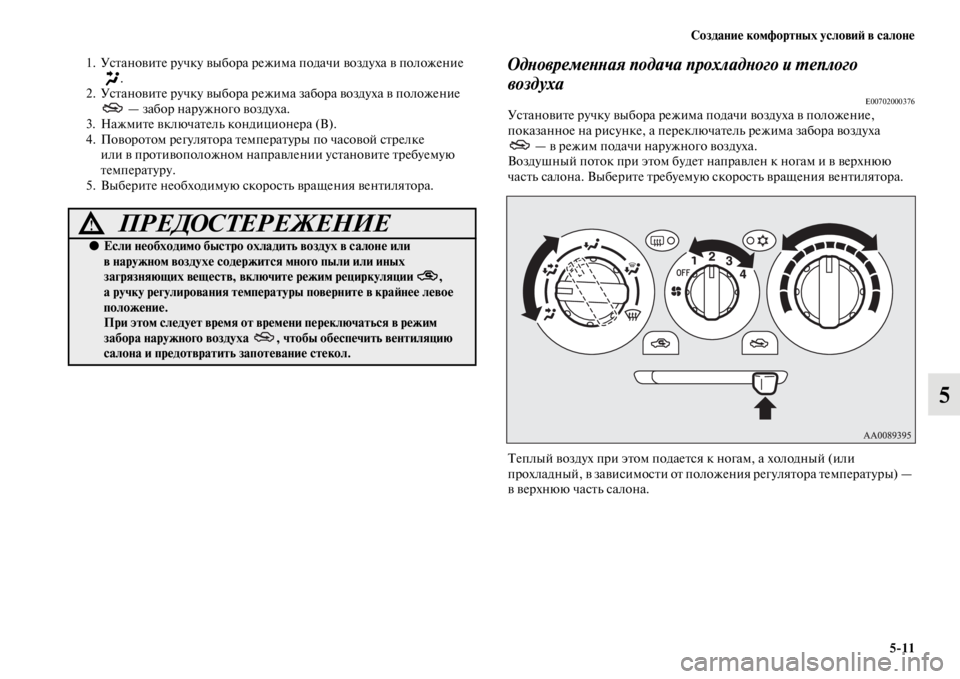

E00702000376Установите ручку выбора режима подачи воздуха в положение,
показанное на рисунке, а переключатель режима забора воздуха
— в режим подачи наружного воздуха.
Воздушный поток при этом будет направлен к ногам и в верхнюю
часть салона. Выберите требуемую скорость вращения вентилятора.
Теплый воздух при этом подается к ногам, а холодный (или
прохладный, в зависимости от положения регулятора температуры) —
в верхнюю часть салона.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если необходимо быстро охладить воздух в салоне или
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции ,
а ручку регулирования температуры поверните в крайнее левое
положение.
При этом следует время от времени переключаться в режим
забора наружного воздуха , чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.

5'12 Создание комфортных условий в салоне
5

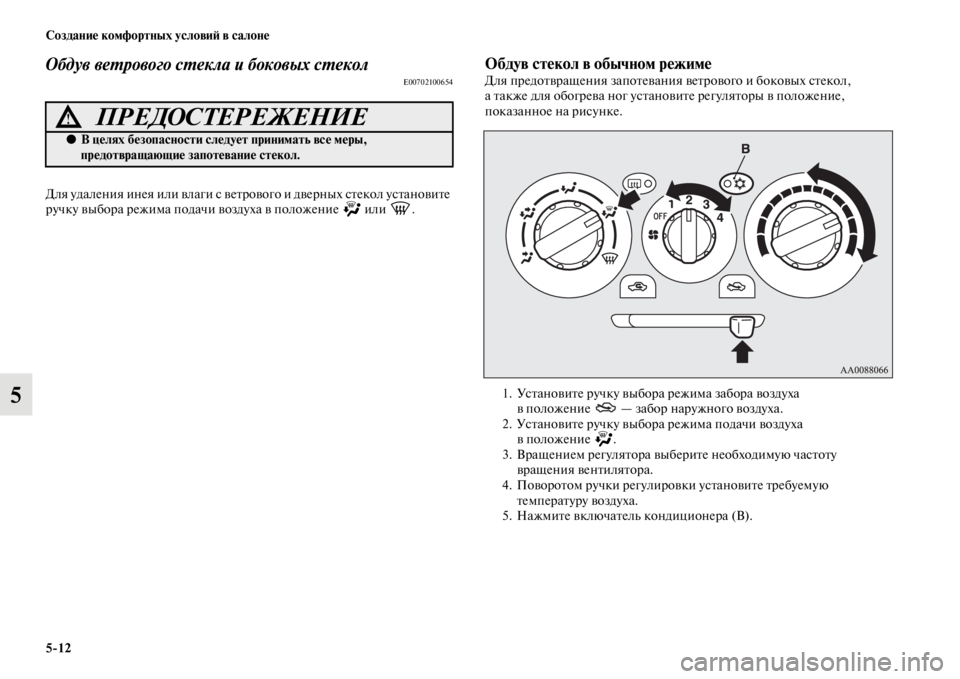

Обдув ветрового стекла и боковых стеколE00702100654
Для удаления инея или влаги с ветрового и дверных стекол установите
ручку выбора режима подачи воздуха в положение или .
Обдув стекол в обычном режимеДля предотвращения запотевания ветрового и боковых стекол,
а также для обогрева ног установите регуляторы в положение,
показанное на рисунке.
1. Установите ручку выбора режима забора воздуха
в положение — забор наружного воздуха.
2. Установите ручку выбора режима подачи воздуха
в положение .
3. Вращением регулятора выберите необходимую частоту
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.
5. Нажмите включатель кондиционера (B).
ПРЕДОСТЕРЕЖЕНИЕ!
●В целях безопасности следует принимать все меры,
предотвращающие запотевание стекол.

Создание комфортных условий в салоне
5'13
5

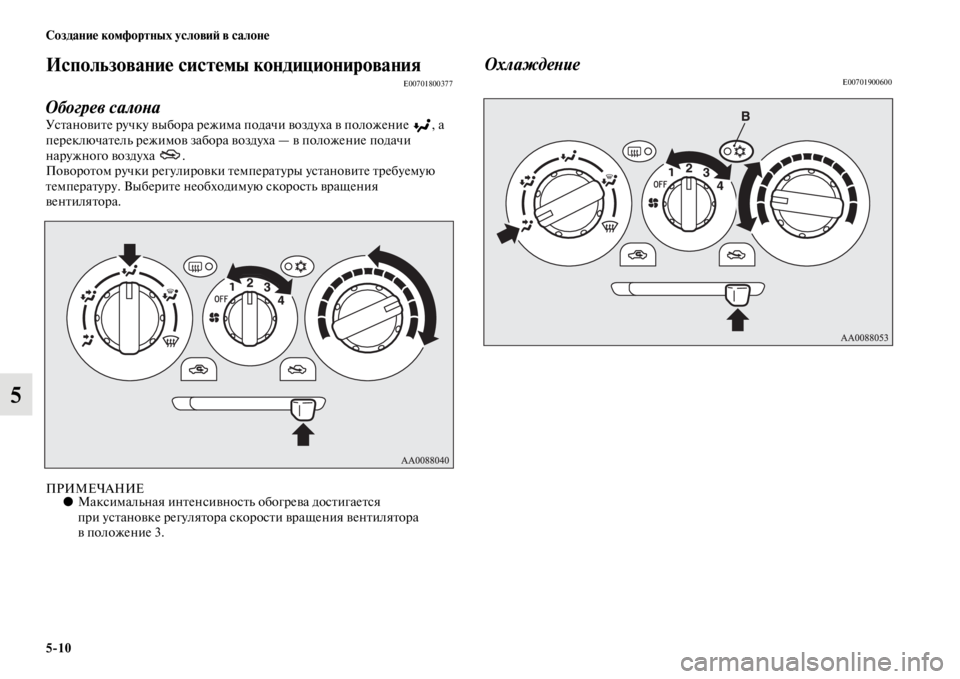

Ускоренный обдув стекол

1. Установите ручку выбора режима подачи воздуха в положение
— забор наружного воздуха.
2. Установите ручку выбора режима подачи воздуха в положение
.
3. Установите максимальную скорость вращения вентилятора.
4. Поворотом регулятора установите максимальную температуру
воздуха.
5. Нажмите включатель кондиционера (B).
ПРИМЕЧАНИЕ●Для более эффективного удаления влаги направьте боковые
дефлекторы в сторону стекол передних дверей.
●Не устанавливайте ручку регулировки температуры воздуха
в положение минимальной температуры подаваемого воздуха.
На стекла будет подаваться холодный воздух, что приведет
к их запотеванию.
Подача наружного воздухаE00702200349Для подачи наружного воздуха в салон автомобиля в жаркую погоду
переведите переключатель режимов забора воздуха в положение
подачи наружного воздуха , а регулятор температуры —
в положение, показанное на рисунке. Регулятор температуры следует
установить в крайнее левое положение. Выберите необходимую
скорость вращения вентилятора.
ПРИМЕЧАНИЕ●Поверните ручку выбора режима подачи воздуха по часовой
стрелке, чтобы направить воздух к ногам и на ветровое стекло.

5'14 Создание комфортных условий в салоне
5Автоматический кондиционер
*
E00702400110Кондиционер можно включить только при работающем двигателе.

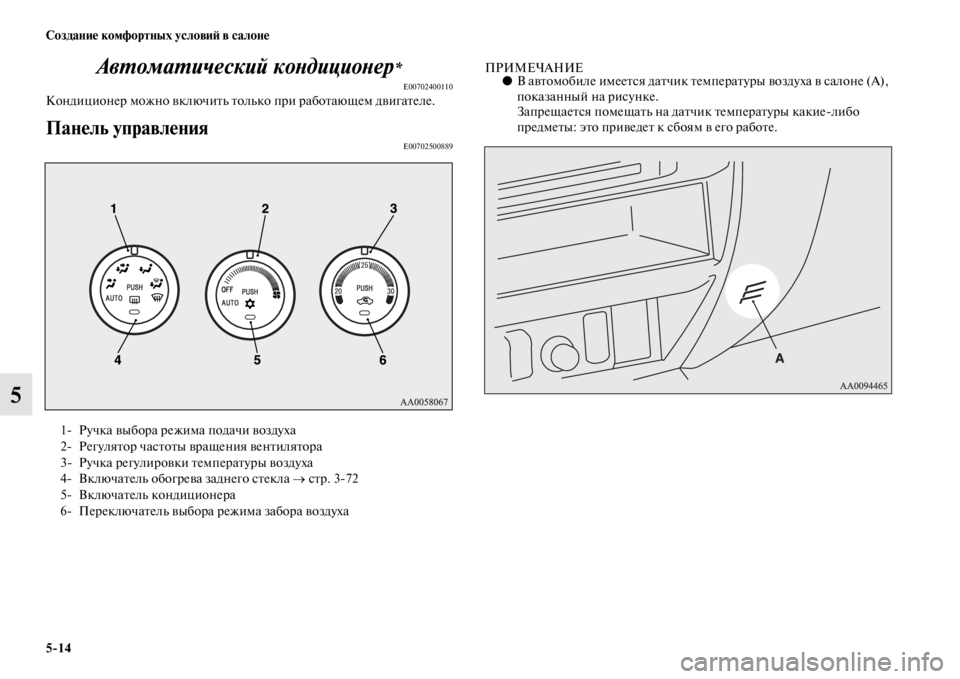

Панель управленияE00702500889
ПРИМЕЧАНИЕ●В автомобиле имеется датчик температуры воздуха в салоне (А),
показанный на рисунке.
Запрещается помещать на датчик температуры какиелибо
предметы: это приведет к сбоям в его работе.
1 Ручка выбора режима подачи воздуха
2 Регулятор частоты вращения вентилятора
3 Ручка регулировки температуры воздуха
4 Включатель обогрева заднего стекла → стр. 372
5 Включатель кондиционера
6 Переключатель выбора режима забора воздуха
