2012 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'41
8
Боковые повторители указателей поворота
(на крыльях)*

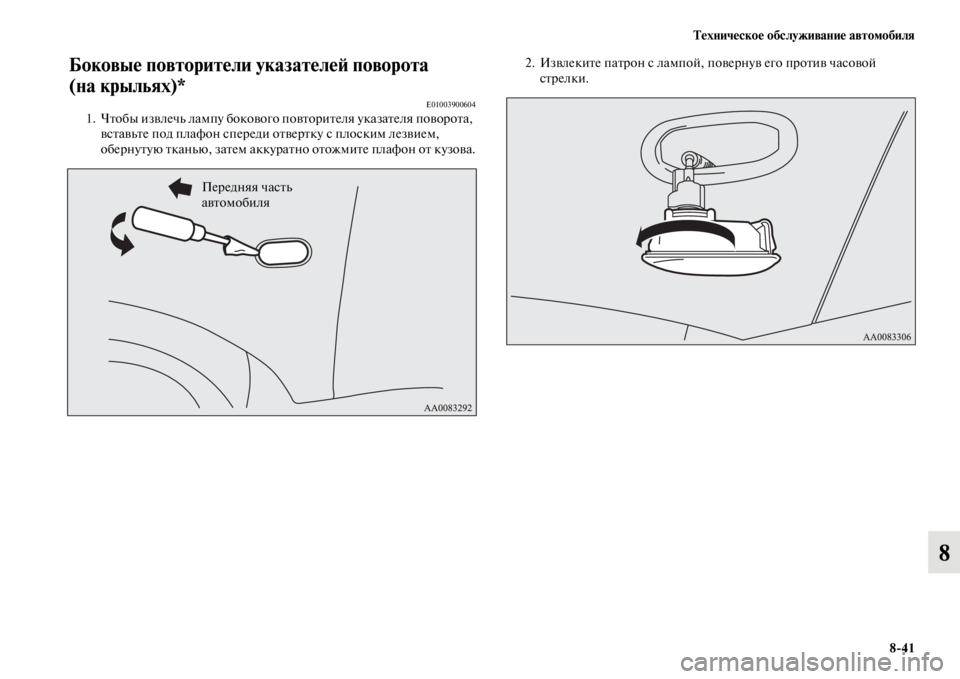

E010039006041. Чтобы извлечь лампу бокового повторителя указателя поворота,
вставьте под плафон спереди отвертку с плоским лезвием,
обернутую тканью, затем аккуратно отожмите плафон от кузова.2. Извлеките патрон с лампой, повернув его против часовой
стрелки.
Передняя часть
автомобиля

8'42 Техническое обслуживание автомобиля
8

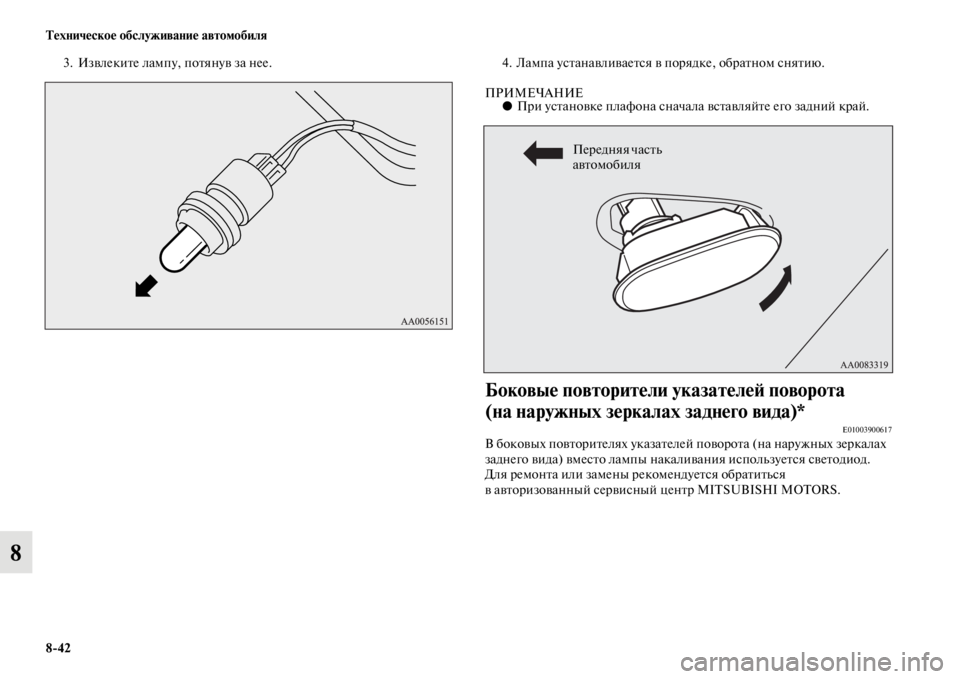

3. Извлеките лампу, потянув за нее. 4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке плафона сначала вставляйте его задний край.
Боковые повторители указателей поворота
(на наружных зеркалах заднего вида)*
E01003900617В боковых повторителях указателей поворота (на наружных зеркалах
заднего вида) вместо лампы накаливания используется светодиод.
Для ремонта или замены рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
Передняя часть
автомобиля

Техническое обслуживание автомобиля
8'43
8

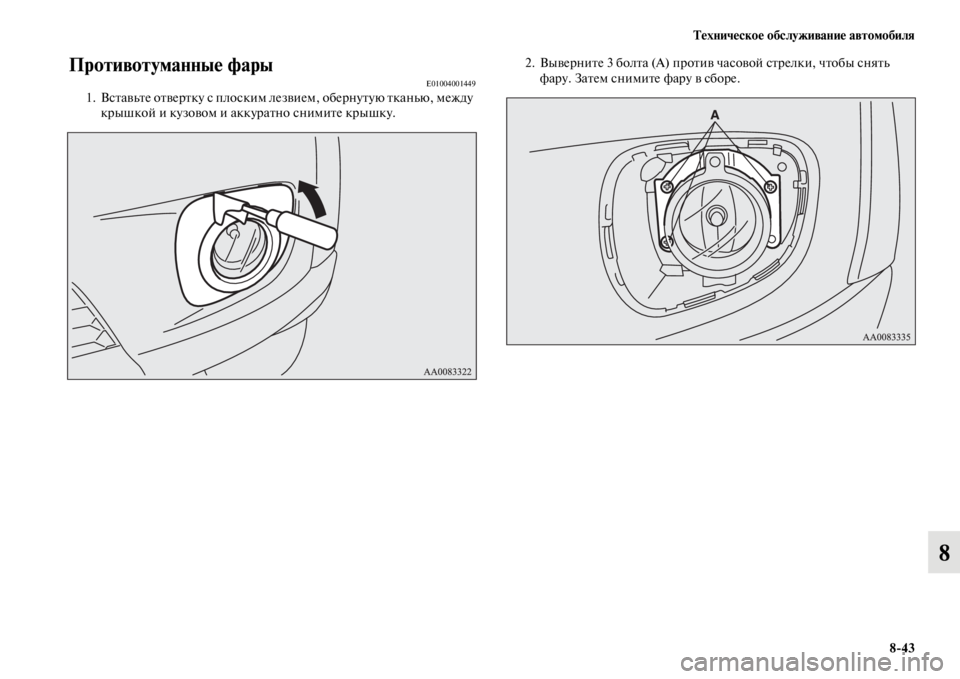

Противотуманные фарыE010040014491. Вставьте отвертку с плоским лезвием, обернутую тканью, между
крышкой и кузовом и аккуратно снимите крышку.2. Выверните 3 болта (А) против часовой стрелки, чтобы снять
фару. Затем снимите фару в сборе.

8'44 Техническое обслуживание автомобиля
8

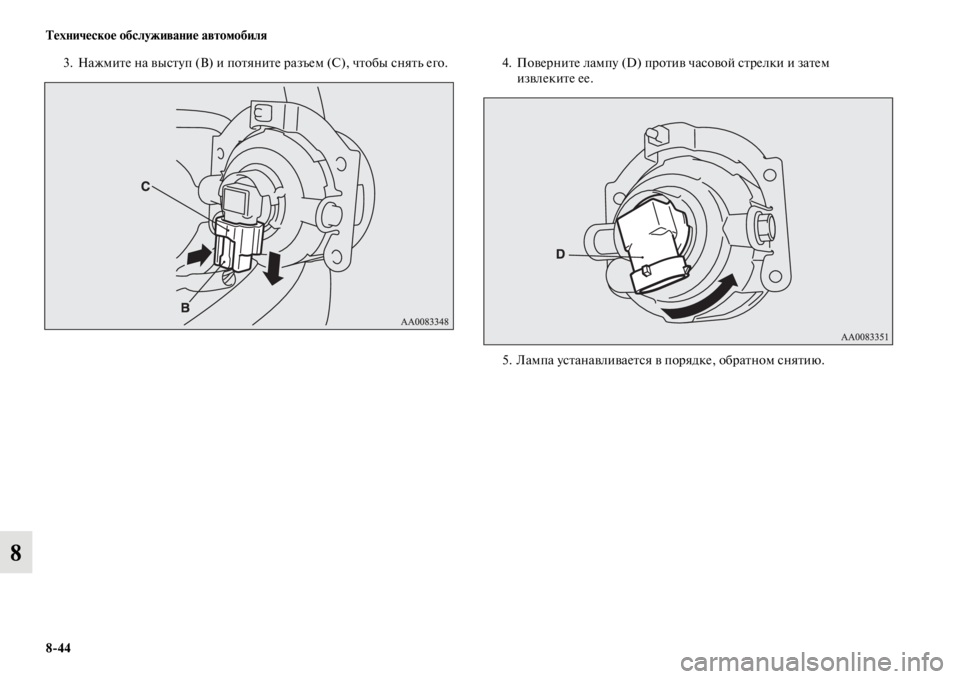

3. Нажмите на выступ (В) и потяните разъем (С), чтобы снять его. 4. Поверните лампу (D) против часовой стрелки и затем
извлеките ее.
5. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
8'45
8
Задний комбинированный фонарьE010042012651. Откройте дверь багажного отделения.
(См. раздел «Дверь багажного отделения» на стр. 111.)

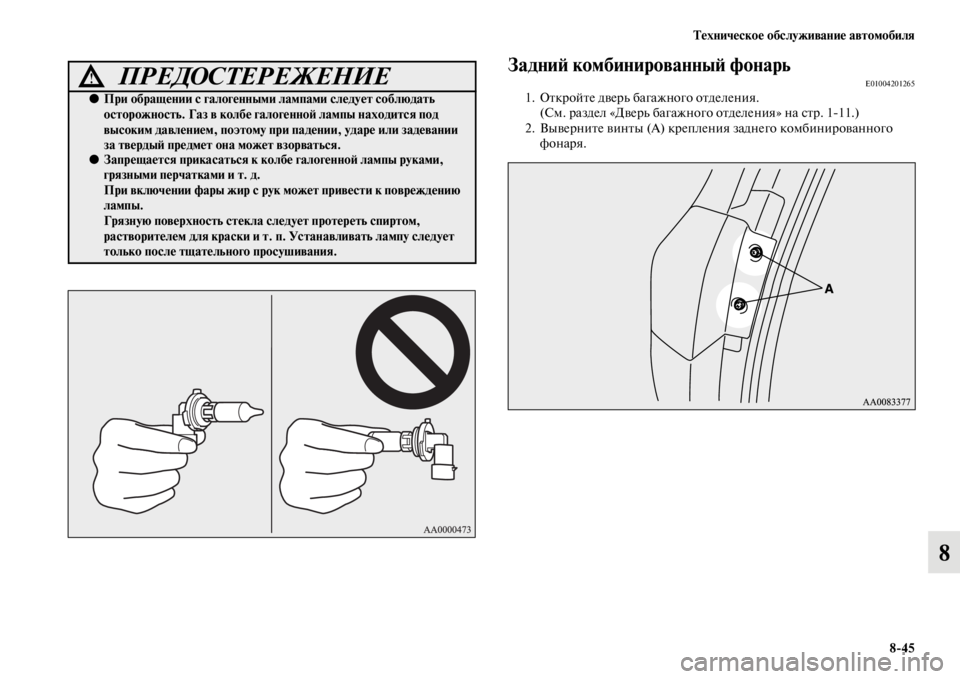

2. Выверните винты (А) крепления заднего комбинированного
фонаря.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.

8'46 Техническое обслуживание автомобиля
8
3. Сдвиньте комбинированный фонарь назад и снимите зажимы
(В).4. Каждый патрон с лампой извлекается поворотом против
часовой стрелки.
С  Задние габаритные огни и стопсигналы
D  Задний указатель поворота

Техническое обслуживание автомобиля
8'47
8

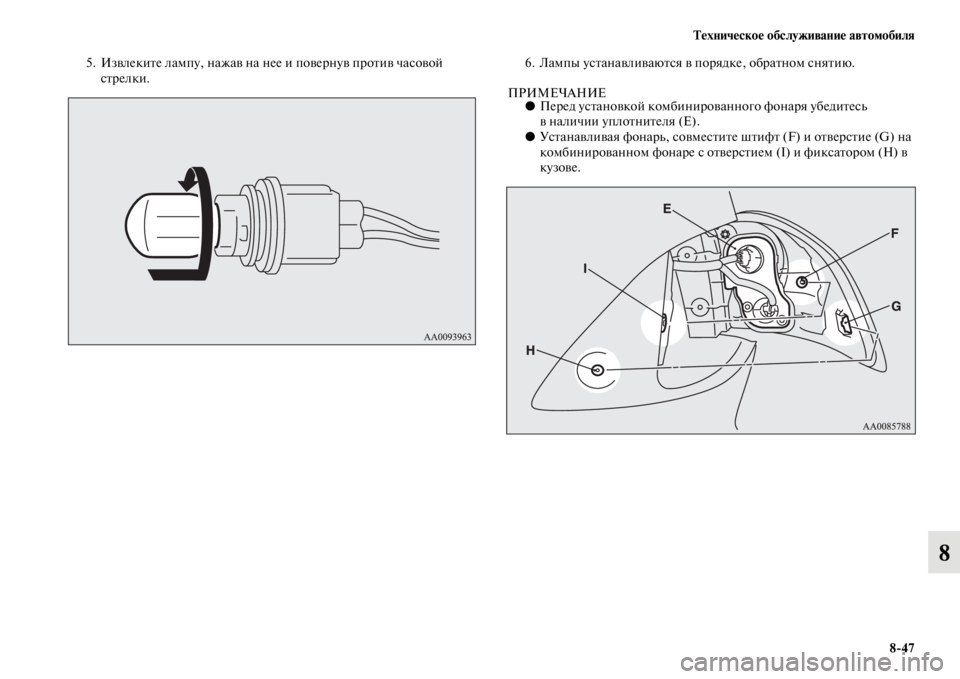

5. Извлеките лампу, нажав на нее и повернув против часовой
стрелки.6. Лампы устанавливаются в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Перед установкой комбинированного фонаря убедитесь
в наличии уплотнителя (Е).
●Устанавливая фонарь, совместите штифт (F) и отверстие (G) на
комбинированном фонаре с отверстием (I) и фиксатором (H) в
кузове.

8'48 Техническое обслуживание автомобиля
8

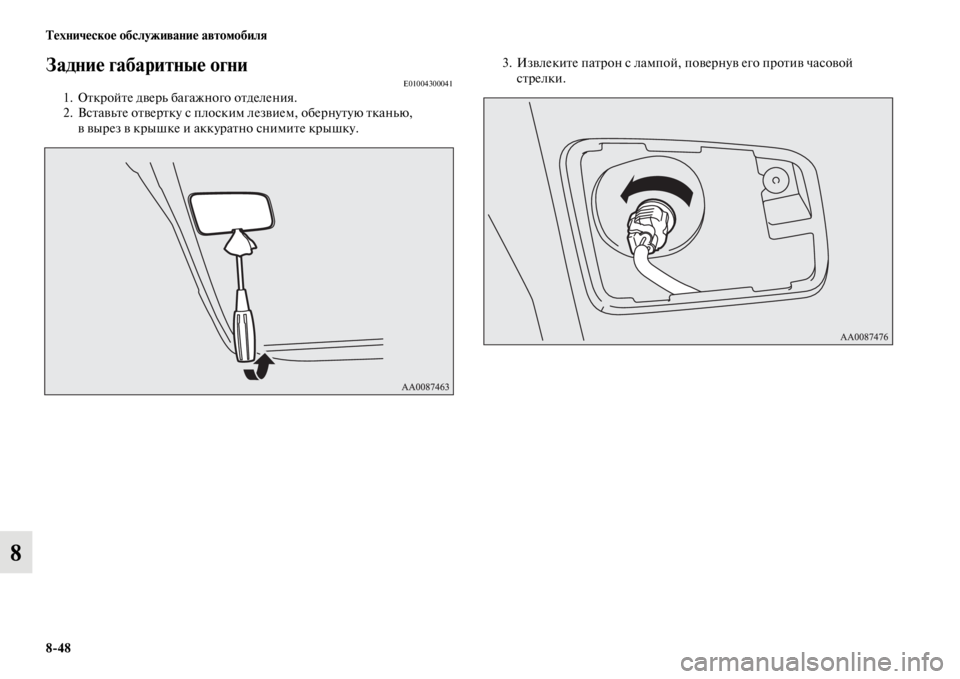

Задние габаритные огниE010043000411. Откройте дверь багажного отделения.
2. Вставьте отвертку с плоским лезвием, обернутую тканью,
в вырез в крышке и аккуратно снимите крышку.3. Извлеките патрон с лампой, повернув его против часовой
стрелки.
