2012 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6'19
6

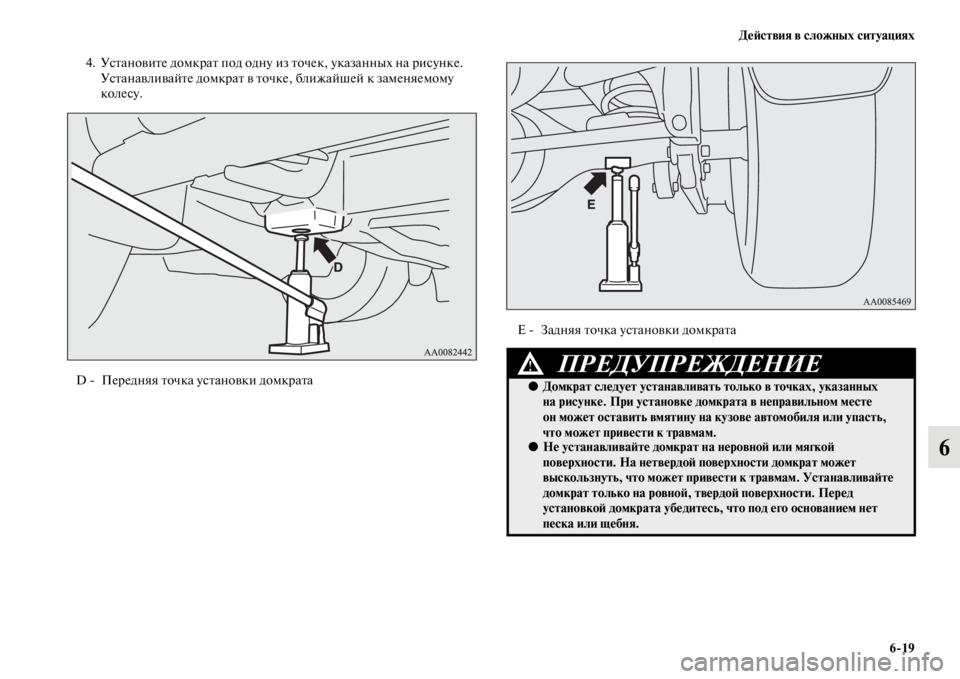

4. Установите домкрат под одну из точек, указанных на рисунке.
Устанавливайте домкрат в точке, ближайшей к заменяемому
колесу.
D  Передняя точка установки домкрата
E  Задняя точка установки домкрата
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности. На нетвердой поверхности домкрат может
выскользнуть, что может привести к травмам. Устанавливайте
домкрат только на ровной, твердой поверхности. Перед
установкой домкрата убедитесь, что под его основанием нет
песка или щебня.

6'20 Действия в сложных ситуациях
6
5. Перемещайте рукоятку домкрата вверх и вниз, чтобы поднять
упор домкрата почти до точки установки домкрата на
автомобиле. Убедитесь, что домкрат правильно ориентирован
относительно точки установки.

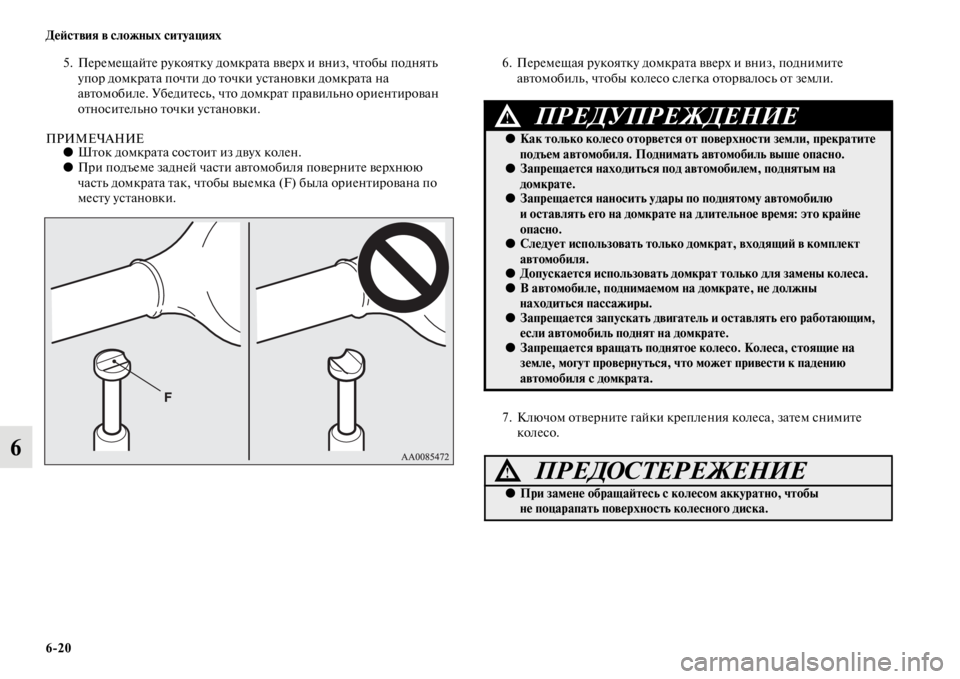

ПРИМЕЧАНИЕ●Шток домкрата состоит из двух колен.
●При подъеме задней части автомобиля поверните верхнюю
часть домкрата так, чтобы выемка (F) была ориентирована по
месту установки.6. Перемещая рукоятку домкрата вверх и вниз, поднимите
автомобиль, чтобы колесо слегка оторвалось от земли.
7. Ключом отверните гайки крепления колеса, затем снимите
колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым на
домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается запускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие на
земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.

Действия в сложных ситуациях
6'21
6

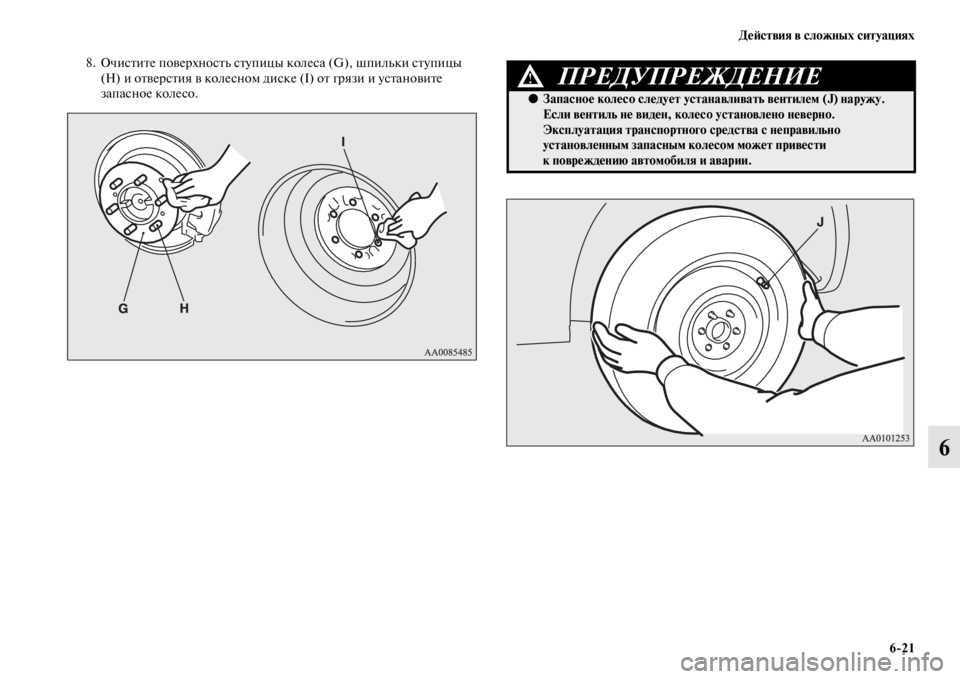

8. Очистите поверхность ступицы колеса (G), шпильки ступицы
(H) и отверстия в колесном диске (I) от грязи и установите
запасное колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Запасное колесо следует устанавливать вентилем (J) наружу.
Если вентиль не виден, колесо установлено неверно.
Эксплуатация транспортного средства с неправильно
установленным запасным колесом может привести
к повреждению автомобиля и аварии.

6'22 Действия в сложных ситуациях
6

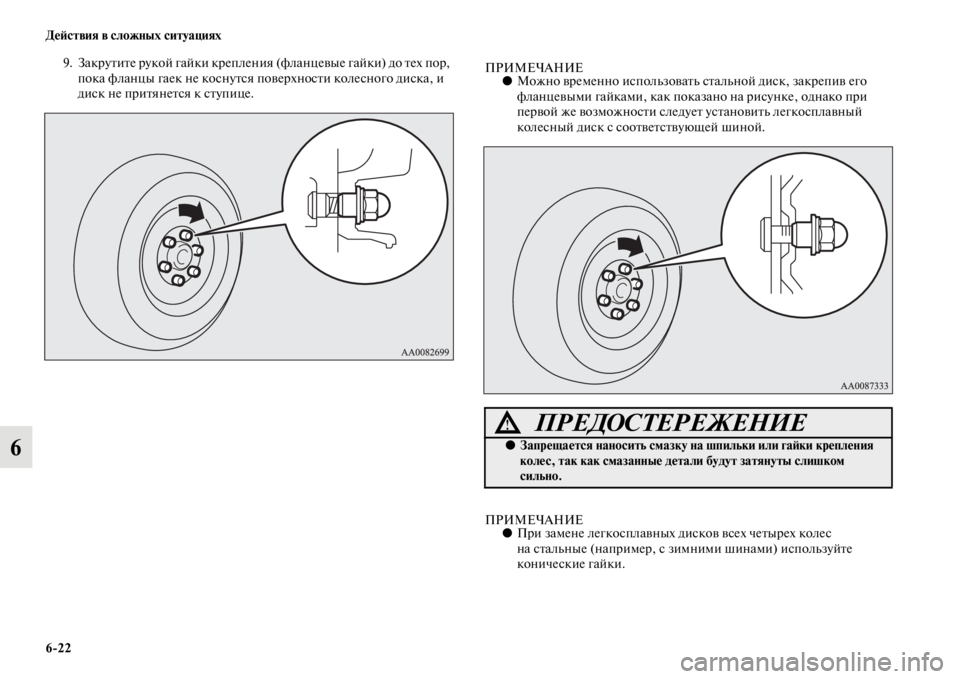

9. Закрутите рукой гайки крепления (фланцевые гайки) до тех пор,
пока фланцы гаек не коснутся поверхности колесного диска, и
диск не притянется к ступице.ПРИМЕЧАНИЕ●Можно временно использовать стальной диск, закрепив его
фланцевыми гайками, как показано на рисунке, однако при
первой же возможности следует установить легкосплавный
колесный диск с соответствующей шиной.
ПРИМЕЧАНИЕ●При замене легкосплавных дисков всех четырех колес
на стальные (например, с зимними шинами) используйте
конические гайки.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.

Действия в сложных ситуациях
6'23
6

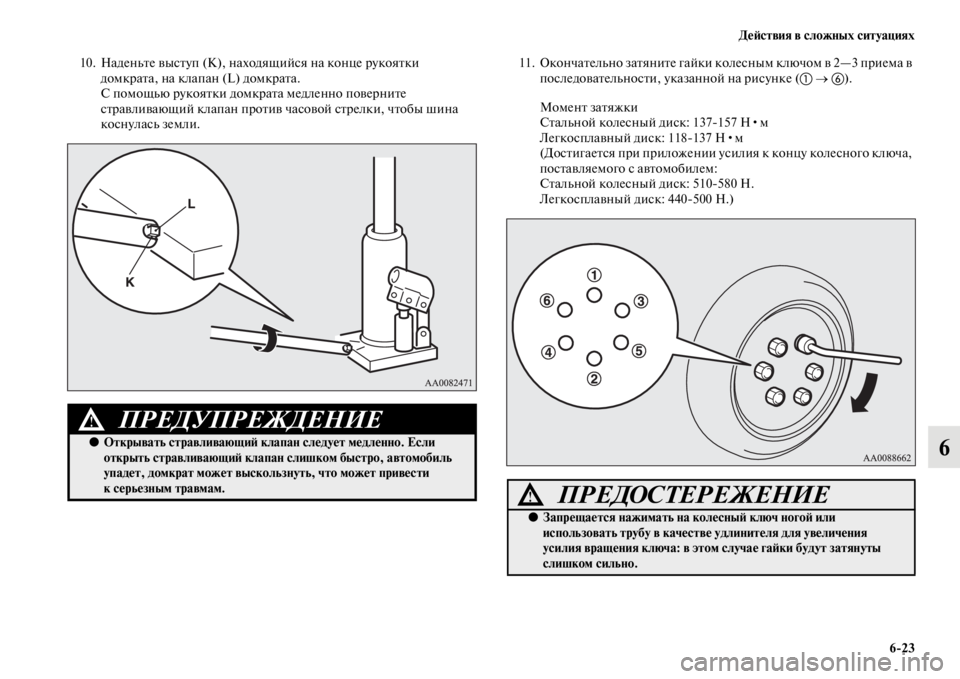

10. Наденьте выступ (K), находящийся на конце рукоятки
домкрата, на клапан (L) домкрата.
С помощью рукоятки домкрата медленно поверните
стравливающий клапан против часовой стрелки, чтобы шина
коснулась земли.11. Окончательно затяните гайки колесным ключом в 2—3 приема в
последовательности, указанной на рисунке (→).
Момент затяжки
Стальной колесный диск: 137157 Н•м
Легкосплавный диск: 118137 Н•м
(Достигается при приложении усилия к концу колесного ключа,
поставляемого с автомобилем:
Стальной колесный диск: 510580 Н.
Легкосплавный диск: 440500 Н.)
ПРЕДУПРЕЖДЕНИЕ!
●Открывать стравливающий клапан следует медленно. Если
открыть стравливающий клапан слишком быстро, автомобиль
упадет, домкрат может выскользнуть, что может привести
к серьезным травмам.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается нажимать на колесный ключ ногой или
использовать трубу в качестве удлинителя для увеличения
усилия вращения ключа: в этом случае гайки будут затянуты
слишком сильно.

6'24 Действия в сложных ситуациях
6

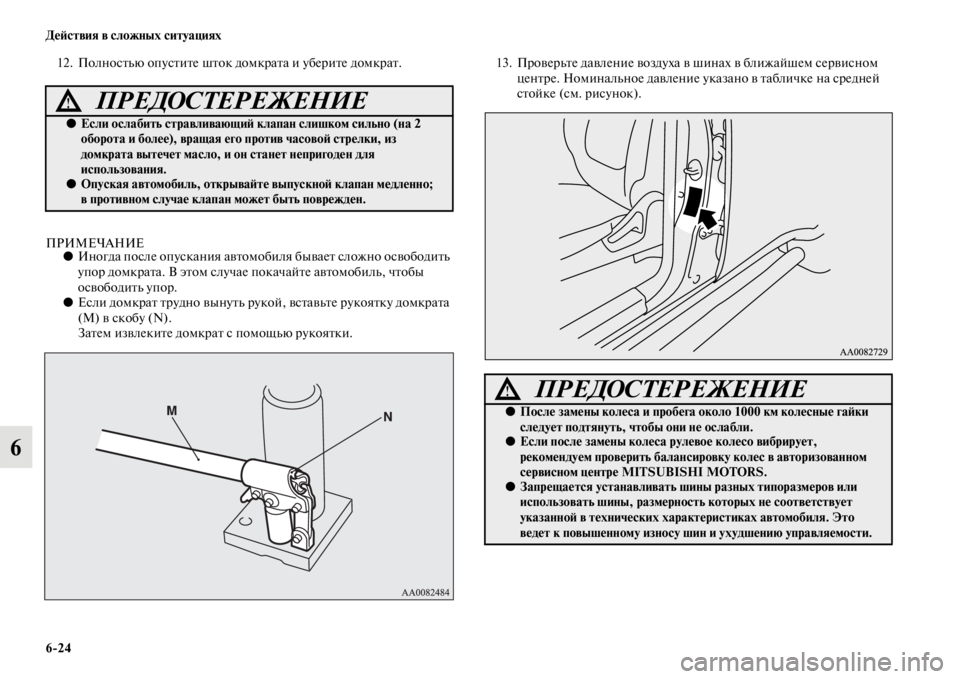

12. Полностью опустите шток домкрата и уберите домкрат.
ПРИМЕЧАНИЕ●Иногда после опускания автомобиля бывает сложно освободить
упор домкрата. В этом случае покачайте автомобиль, чтобы
освободить упор.
●Если домкрат трудно вынуть рукой, вставьте рукоятку домкрата
(M) в скобу (N).
Затем извлеките домкрат с помощью рукоятки.13. Проверьте давление воздуха в шинах в ближайшем сервисном
центре. Номинальное давление указано в табличке на средней
стойке (см. рисунок).
ПРЕДОСТЕРЕЖЕНИЕ!
●Если ослабить стравливающий клапан слишком сильно (на 2
оборота и более), вращая его против часовой стрелки, из
домкрата вытечет масло, и он станет непригоден для
использования.
●Опуская автомобиль, открывайте выпускной клапан медленно;
в противном случае клапан может быть поврежден.
ПРЕДОСТЕРЕЖЕНИЕ!
●После замены колеса и пробега около 1000 км колесные гайки
следует подтянуть, чтобы они не ослабли.
●Если после замены колеса рулевое колесо вибрирует,
рекомендуем проверить балансировку колес в авторизованном
сервисном центре MITSUBISHI MOTORS.
●Запрещается устанавливать шины разных типоразмеров или
использовать шины, размерность которых не соответствует
указанной в технических характеристиках автомобиля. Это
ведет к повышенному износу шин и ухудшению управляемости.

Действия в сложных ситуациях
6'25
6
Укладка спущенного или запасного колеса на
место

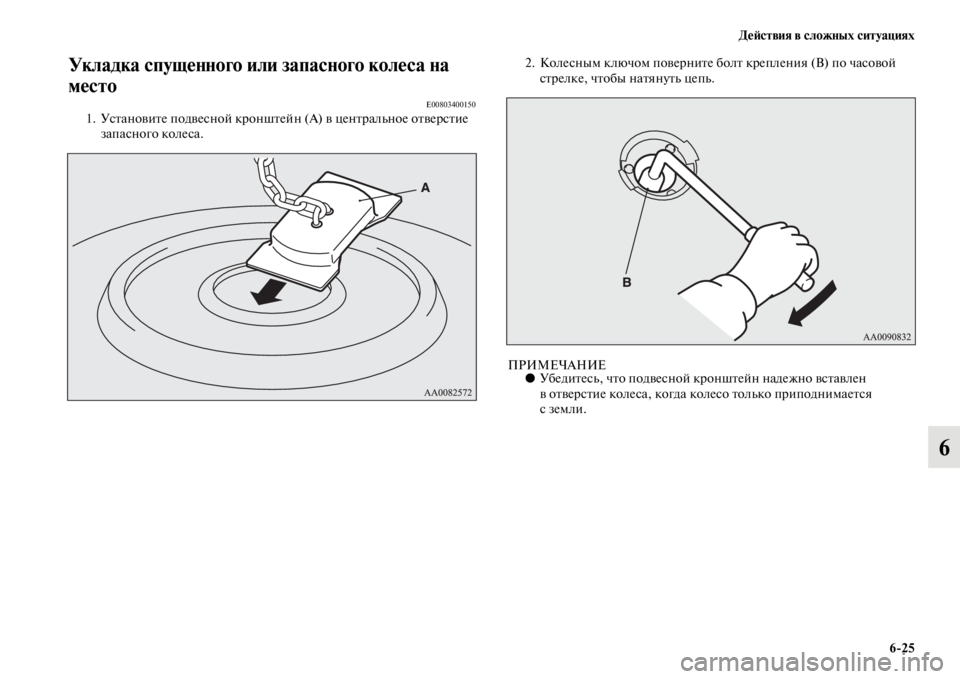

E008034001501. Установите подвесной кронштейн (А) в центральное отверстие
запасного колеса.2. Колесным ключом поверните болт крепления (В) по часовой
стрелке, чтобы натянуть цепь.
ПРИМЕЧАНИЕ●Убедитесь, что подвесной кронштейн надежно вставлен
в отверстие колеса, когда колесо только приподнимается
сземли.

6'26 Действия в сложных ситуациях
6
3. После подъема и установки на место запасного колеса
убедитесь, что оно надежно закреплено (момент затяжки
должен составлять примерно 22 Н•м).
ПРИМЕЧАНИЕ●Если затянуть болт крепления слишком сильно, можно
повредить шестерню, в результате чего перемещение цепи

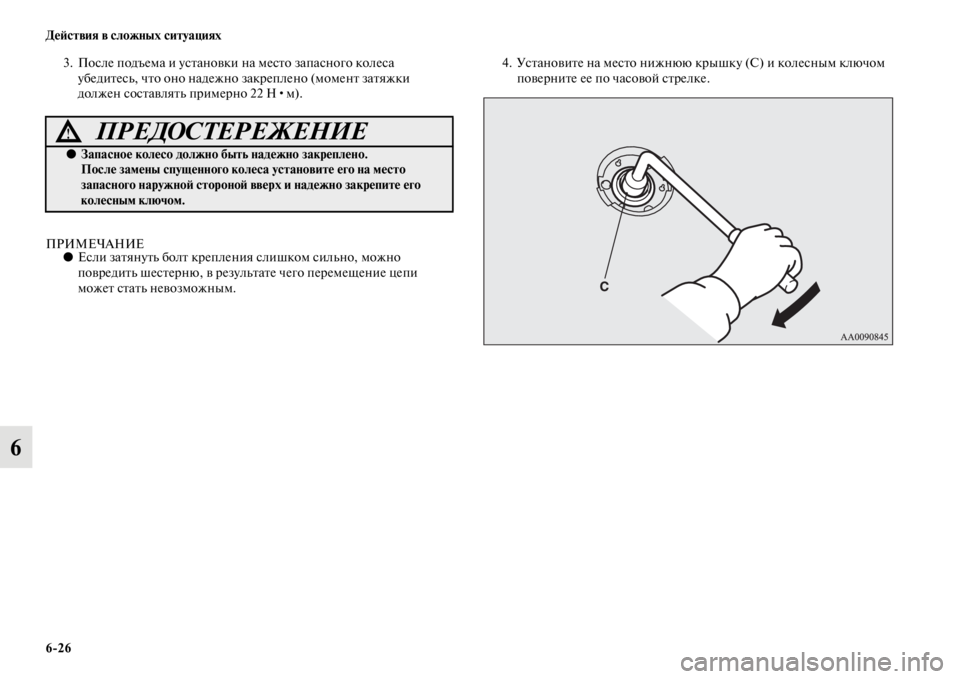

может стать невозможным.4. Установите на место нижнюю крышку (С) и колесным ключом
поверните ее по часовой стрелке.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запасное колесо должно быть надежно закреплено.
После замены спущенного колеса установите его на место
запасного наружной стороной вверх и надежно закрепите его
колесным ключом.
