2012 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

Black plate (25,1)
Desmontaje/Instalación
Para desmontar los reposacabezas, tire de
ellos hacia arriba mientras que oprime el
seguro.
Para instalar el reposacabezas, inserte los
montantes dentro de los agujeros mientras
presiona el seguro.
ADVERTENCIA
Se debe conducir siempre con los
reposacabezas instalados cuando se
usan los asientos y asegúrese que
están instalados correctamente:
Conducir con los reposacabezas sin
instalar es peligroso. Sin soporte
detrás de su cabeza, su cuello se
podría herir gravemente en caso de un
choque.
Equipo de seguridad esencial
Asientos
2-13
CX-5_8CF1-SP-11K_Edition1 Page25
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (26,1)
Precauciones de los cinturones de seguridad
Los cinturones de seguridad reducen la posibilidad de sufrir heridas en caso de accidentes o
frenadas bruscas. Mazda recomienda que el conductor y todos los pasajeros usen los
cinturones de seguridad en todo momento.
Todos los asientos tienen cinturones de falda/hombro. Estos cinturones también tienen
retractores con trabas de inercia para que no entorpezcan cuando no se usan. Las trabas
permiten que los cinturones queden confortables, pero sin embargo se traban
automáticamente en caso de un accidente.
ADVERTENCIA
Use siempre su cinturón de seguridad y asegúrese que todos los pasajeros están bien
protegidos:
Es extremadamente peligroso no usar un cinturón de seguridad. En caso de
accidente, los pasajeros que no usan cinturones de seguridad pueden golpear a
alguien o golpearse con el interior del vehículo o incluso salir proyectados del
vehículo. Pueden sufrir heridas graves o incluso la muerte. En el mismo accidente, los
pasajeros que usan cinturones de seguridad estarán más seguros.
No use los cinturones de seguridad si están doblados:
Los cinturones de seguridad doblados son peligrosos. En caso de accidente, todo el
ancho del cinturón no podrá absorber el impacto. Esto hará más fuerza sobre los
huesos debajo del cinturón, causándole heridas graves o la muerte. Por lo tanto, si su
cinturón de seguridad está torcido, deberá enderezar el cinturón de seguridad para
eliminar las torceduras y permitir usar todo el ancho del cinturón.
Nunca use un cinturón de seguridad para más de una persona a la vez:
Usar un cinturón de seguridad para más de un pasajero a la vez es peligroso. Un
cinturón de seguridad usado de esa manera no podrá dispersar el impacto
adecuadamente y los dos pasajeros se podrían golpear entre sí y sufrir heridas graves
o incluso morir. Nunca use un cinturón para más de una persona a la vez y siempre
use el vehículo con cada ocupante debidamente protegido.
No use un vehículo con un cinturón de seguridad dañado:
Usar un cinturón de seguridad dañado es peligroso. En un accidente el tejido del
cinturón se podría dañar. Un cinturón de seguridad dañado no proveerá de adecuada
protección. Haga que un técnico experto, le recomendamos un técnico autorizado
Mazda inspeccione los sistemas de los cinturones de seguridad que estaban en uso
durante un accidente antes de volver a usarlos.
2-14
Equipo de seguridad esencial
Sistema de cinturones de seguridad
CX-5_8CF1-SP-11K_Edition1 Page26
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (27,1)
ADVERTENCIA
Haga cambiar inmediatamente los cinturones de seguridad si el pretensor o el
limitador de carga están usados:
Luego de un choque siempre haga inspeccionar los pretensores de cinturones de
seguridad delantero y las bolsas de aire inmediatamente en un técnico experto, le
recomendamos un técnico autorizado Mazda. Como las bolsas de aire, los pretensores
de cinturones de seguridad delanteros y los limitadores de carga sólo funcionarán una
vez y deberán ser reemplazados después de cualquier choque que los haya activado. Si
los pretensores de cinturones de seguridad delantero y los limitadores de carga no son
cambiados, el riesgo de heridas en caso de un choque puede aumentar.
Ubicación de la parte del hombro del cinturón de seguridad:
Ubicar mal la parte del hombro del cinturón de seguridad es peligroso. Asegúrese que
la parte del hombro del cinturón de seguridad se encuentra cruzando por el hombro y
próximo al cuello, pero nunca debajo del brazo, detrás del cuello ni sobre el lado
interior del hombro.
Colocación de la parte de la falda del cinturón de seguridad:
La parte de la falda del cinturón de seguridad usada muy alta es peligrosa. En caso de
accidente, concentrará la fuerza del impacto en el área abdominal causando heridas
graves. Use la parte de la falda del cinturón de seguridad bien firme y tan bajo como
sea posible.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-15
CX-5_8CF1-SP-11K_Edition1 Page27
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

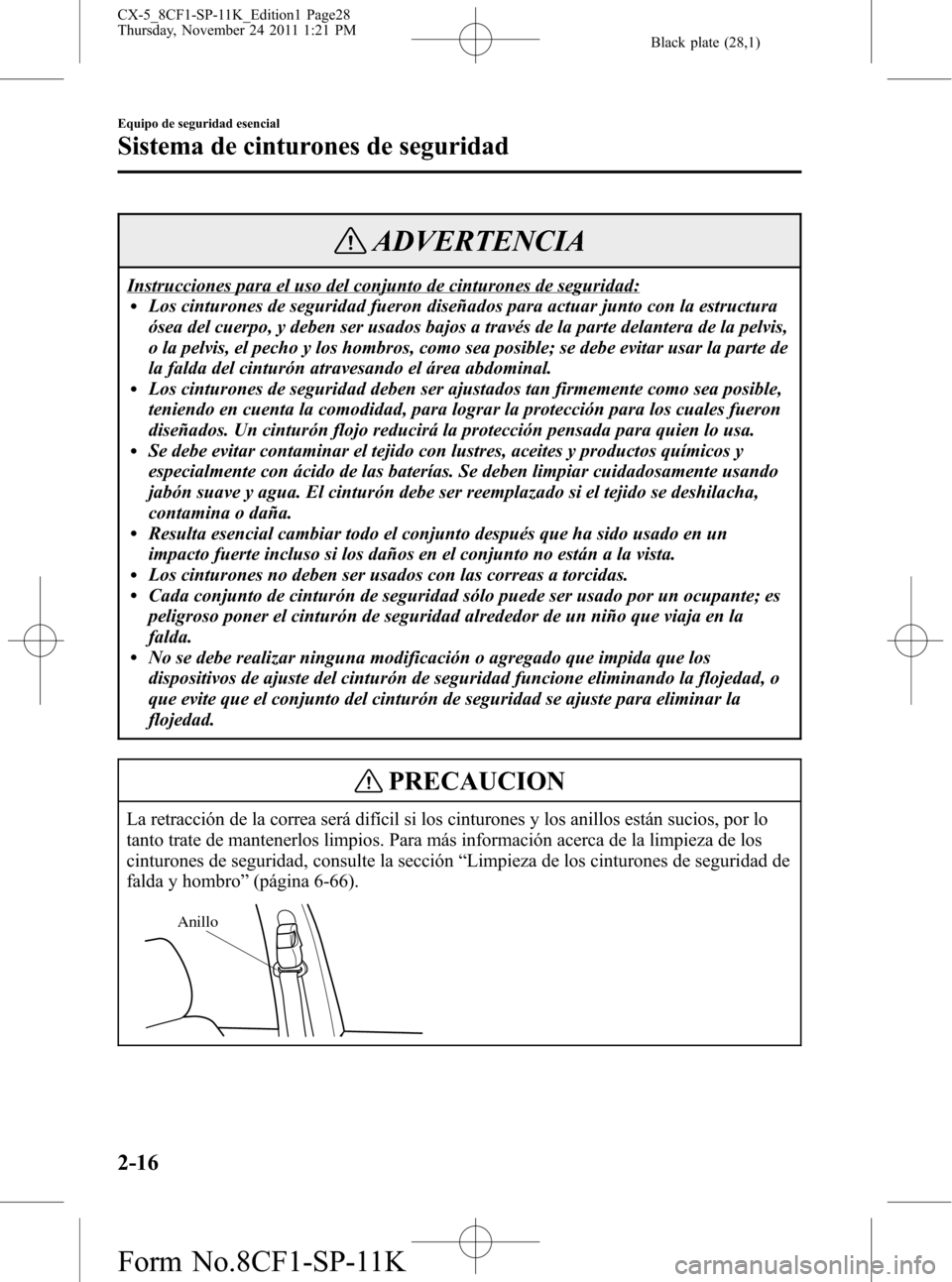

Black plate (28,1)
ADVERTENCIA
Instrucciones para el uso del conjunto de cinturones de seguridad:lLos cinturones de seguridad fueron diseñados para actuar junto con la estructura
ósea del cuerpo, y deben ser usados bajos a través de la parte delantera de la pelvis,
o la pelvis, el pecho y los hombros, como sea posible; se debe evitar usar la parte de
la falda del cinturón atravesando el área abdominal.
lLos cinturones de seguridad deben ser ajustados tan firmemente como sea posible,
teniendo en cuenta la comodidad, para lograr la protección para los cuales fueron
diseñados. Un cinturón flojo reducirá la protección pensada para quien lo usa.
lSe debe evitar contaminar el tejido con lustres, aceites y productos químicos y
especialmente con ácido de las baterías. Se deben limpiar cuidadosamente usando
jabón suave y agua. El cinturón debe ser reemplazado si el tejido se deshilacha,
contamina o daña.
lResulta esencial cambiar todo el conjunto después que ha sido usado en un
impacto fuerte incluso si los daños en el conjunto no están a la vista.
lLos cinturones no deben ser usados con las correas a torcidas.lCada conjunto de cinturón de seguridad sólo puede ser usado por un ocupante; es
peligroso poner el cinturón de seguridad alrededor de un niño que viaja en la
falda.
lNo se debe realizar ninguna modificación o agregado que impida que los
dispositivos de ajuste del cinturón de seguridad funcione eliminando la flojedad, o
que evite que el conjunto del cinturón de seguridad se ajuste para eliminar la
flojedad.
PRECAUCION
La retracción de la correa será difícil si los cinturones y los anillos están sucios, por lo
tanto trate de mantenerlos limpios. Para más información acerca de la limpieza de los
cinturones de seguridad, consulte la sección“Limpieza de los cinturones de seguridad de
falda y hombro”(página 6-66).
Anillo
2-16
Equipo de seguridad esencial
Sistema de cinturones de seguridad
CX-5_8CF1-SP-11K_Edition1 Page28
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (29,1)
qMujeres embarazadas y personas con condiciones médicas serias
Las mujeres embarazadas deben usar siempre los cinturones de seguridad. Consulte a su
médico por recomendaciones específicas.
El cinturón de falda se debe usar BIEN FIRME Y TAN BAJO COMO SEA POSIBLE.
El cinturón de hombro debe ser usado atravesado a través de su hombro, pero nunca
cruzado a través del área del estómago.
Las personas con condiciones médicas serias también deben usar los cinturones de
seguridad. Consulte con su médico por instrucciones específicas respecto la condición
médica específica.
qModo de bloqueo de emergencia
Cuando el cinturón de seguridad está abrochado, siempre estará en el modo de bloqueo de
emergencia.
En el modo de bloqueo de emergencia, el cinturón será confortable de usar y el retractor se
bloqueará durante un choque.
Si el cinturón está bloqueado y no se puede sacar, retraiga el cinturón una vez y luego
intente tirar de él suavemente. Si eso fallara, tire del cinturón fuertemente una vez y luego
afloje, y luego tire de él suavemente otra vez.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-17
CX-5_8CF1-SP-11K_Edition1 Page29
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (30,1)
Cinturón de seguridad
qAbrochándose los cinturones de
seguridad
Hebilla del
cinturón de
seguridadLengüeta de cinturón
de seguridad
Póngase el cinturón de falda lo más bajo
posible, no en el área abdominal, luego
ajuste el cinturón de hombro de manera
que quede bien contra su cuerpo.
Manténgalo
bajo en las
caderas
Muy alto
Elimine la
flojedad
qDesabrochándose los cinturones
de seguridad
Oprima el botón en la hebilla del cinturón
de seguridad. Si el cinturón no se retrae
completamente, tire de él hacia afuera y
verifique por torceduras. Luego asegúrese
que permanece sin torcer al retraerlo.
Botón
NOTA
Si el cinturón no se retrae
completamente, inspecciónelo por
torceduras. Si todavía no se retrae
correctamente, hágalo inspeccionar en
un técnico experto, le recomendamos
un técnico autorizado Mazda.
2-18
Equipo de seguridad esencial
Sistema de cinturones de seguridad
CX-5_8CF1-SP-11K_Edition1 Page30
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (31,1)
qAjustador de cinturón al hombro
delantero
Para levantar Para bajar
Asegúrese que el ajustador está trabado.
Sistemas de advertencia de
cinturones de seguridad
Si detecta que el cinturón de seguridad del
conductor está desabrochado, la
advertencia o un bip alertará al conductor.
Consulte la sección Luces de advertencia/
indicadores en la página 4-38.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-19
CX-5_8CF1-SP-11K_Edition1 Page31
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K

Black plate (32,1)
Sistemas de pretensores de
cinturones de seguridad
delanteros y de limitación
de carga
Para máxima protección, los cinturones de
seguridad del conductor y el acompañante
están equipados con sistemas pretensores
y de limitación de carga. Para que estos
sistemas funcionen correctamente debe
usar el cinturón de seguridad
correctamente.
Pretensores:
En el caso de un choque de frente o casi
frontal moderado o importante, las bolsas
de aire delanteras y los sistemas de
pretensores se activarán simultáneamente.
Además, en el caso de un choque lateral,
la bolsa de aire lateral, la bolsa de aire de
cortina y el sistema de pretensores
funcionará simultáneamente del lado en
que ocurre el choque. Los pretensores
eliminarán la flojedad de los cinturones de
seguridad delanteros a la vez que se inflan
las bolsas de aire. Siempre que las bolsas
de aire y los pretensores de cinturones de
seguridad se activen deben de ser
cambiados.
Un malfuncionamiento del sistema o en
las condiciones de funcionamiento se
indica mediante una advertencia.
Consulte la sección Luces de advertencia/
indicadores en la página 4-38.
Consulte la sección Advertencia sonora
del sistema de pretensores de cinturones
de seguridad delanteros/bolsa de aire en la
página 7-44.(Con interruptor de desactivación de la
bolsa de aire del acompañante)
Además, el sistema de pretensores para el
acompañante, como la bolsa de aire
delantera y lateral del acompañante, fue
diseñado para activarse sólo cuando el
interruptor de desactivación de la bolsa de
aire del acompañante se gira a la posición
ON.
Por detalles, consulte la sección del
interruptor de desactivación de la bolsa de
aire del acompañante (página 2-46).
Limitador de carga:
El sistema de limitación de carga liberará
la trama del cinturón de manera
controlada para reducir la fuerza del
cinturón que actúa sobre el pecho del
ocupante. Mientras la carga más severa en
un cinturón de seguridad ocurre en
choques de frente, el limitador de carga
tiene una función mecánica automática y
se puede activar en cualquier modo de
accidente con el suficiente movimiento
del ocupante.
Incluso si no se han disparado los
pretensores, la función limitadora de carga
debe ser verificada por un técnico experto,
le recomendamos un técnico autorizado
Mazda.
2-20
Equipo de seguridad esencial
Sistema de cinturones de seguridad
CX-5_8CF1-SP-11K_Edition1 Page32
Thursday, November 24 2011 1:21 PM
Form No.8CF1-SP-11K
