2012 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

Black plate (401,1)
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 20.000 km o 12 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 En los países a continuación, inspeccione las bujías de encendido cada 10.000 km o 12 meses antes de
cambiarlas a los intervalos especificados.
Albania, Bosnia y Herzegovina, Bulgaria, Croacia, Latvia, Macedonia, Moldova, Montenegro, Rumania,
Serbia, Ucrania
*3 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
*4 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite y el filtro
de aceite cada 10.000 km o menos.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*5 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*6 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*7 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*8 Si este componente se sumerge en agua, se debe cambiar el aceite.
*9 Se recomienda la rotación de los neumáticos cada 10.000 km.
*10 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
Mantenimiento y cuidado
Programa de mantenimiento
6-5
CX-5_8CF1-SP-11K_Edition1 Page401
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (402,1)
qExcepto Europa
Rusia/Bielorrusia/Azerbaiyán
Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Correas de mando
*1IIIIIIIIIIII
Aceite de motor
Rusia/Bielorrusia*2RRRRRRRRRRRR
Azerbaiyán*3Cambie cada 5.000 km o 6 meses
Filtro de aceite del motor
Rusia/Bielorrusia*2RRRRRRRRRRRR
Azerbaiyán*4Cambie cada 10.000 km o 12 meses
Sistema de enfriamientoIIIIII
Refrigerante del motorTipo FL22
*5La primera vez cámbielo a las 200.000 km o 10 años; después,
cada 100.000 km o 5 años.
Otros Cambie cada 2 años.
Filtro de aire
*6Rusia/BielorrusiaCCRCCRCCRCCR
AzerbaiyánCRCRCRCRCRCR
Filtro de combustible
Rusia/BielorrusiaCambie cada 120.000 km
Azerbaiyán Cambie cada 60.000 km
Líneas y mangueras de combustibleIIIIII
Bujías de encendidoIIIIIIIRIIII
Sistema evaporativo (si existiera) I I I
Nivel de electrolito de batería y gravedad
específicaIIIIIIIIIIII
Líneas de freno, mangueras y conexionesIIIIIIIIIIII
Líquido de frenos
*7RRRRRR
Freno de manoIIIIIIIIIIII
Frenos de discoIIIIIIIIIIII
Funcionamiento de la dirección y articulacionesIIIIIIIIIIII
Aceite de transmisión manual R R
Aceite de diferencial trasero
*8*9
Aceite de transferencia*9
Suspensión delantera y trasera, juntas esféricas y
juego axial de cojinete de ruedaIIIIIIIIIIII
Fundas protectoras de eje impulsorIIIIIIIIIIII
Cubierta protectora del calor del sistema de
escapeIIIIIIIIIIII
Pernos y tuercas del chasis y carroceríaTTTTTTTTTTTT
Bisagras y segurosLLLLLLLLLLLL
Todo el sistema eléctricoIIIIIIIIIIII
Condición de la carrocería
(por oxidación, corrosión y perforaciones)Inspeccione anualmente
Filtro de aire de la cabina (si existiera)RRRRRR
6-6
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8CF1-SP-11K_Edition1 Page402
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (403,1)
Programa de mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 12 24 36 48 60 72 84 96 108 120 132 144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Neumáticos (incluyendo neumático de repuesto)
(con ajuste de presión de aire)
*10IIIIIIIIIIII
Juego de reparación de neumático de emergencia
(si existiera)
*11Inspeccione anualmente
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Clean
T:Apriete
L:Lubrique
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, inspeccione las correas de
mando cada 7.500 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de motor y
el filtro de aceite cada 7.500 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de motor
cada 2.500 km o 3 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*4 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el filtro de aceite de
motor cada 5.000 km o 6 meses.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*5 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*6 Si el vehículo se usa en áreas polvorientas o con arena, limpie los filtros de aire cada 7.500 km o 6 meses.
Mantenimiento y cuidado
Programa de mantenimiento
6-7
CX-5_8CF1-SP-11K_Edition1 Page403
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (404,1)
*7 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*8 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*9 Si este componente se sumerge en agua, se debe cambiar el aceite.
*10 Se recomienda la rotación de los neumáticos cada 10.000 km.
*11 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
6-8
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8CF1-SP-11K_Edition1 Page404
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (405,1)
Excepto Rusia/Bielorrusia/Azerbaiyán
Programa de
mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Correas de mando
*1IIIIIIIIIIIIIIII
Filtro de combustible Cambie cada 60.000 km
Bujías de encendido Cambie cada 120.000 km
Sistema evaporativo (si existiera) I I I I I I I I
Aceite de motor
*2RRRRRRRRRRRRRRRR
Filtro de aceite del motor*2RRRRRRRRRRRRRRRR
Sistema de enfriamiento I I I I I I I I
Refrigerante del
motorTipo FL22
*3La primera vez cámbielo a las 200.000 km o 10 años; después, cada 100.000
km o 5 años.
Otros Cambie cada 2 años.
Filtro de aire
*4CCRCCRCC
Líneas y mangueras de combustible I I I I I I I I
Nivel de electrolito de batería y
gravedad específica
*5IIIIIIII
Líneas de freno, mangueras y
conexionesIIIIIIII
Líquido de frenos
*6IIIRIIIRIIIRIIIR
Freno de manoIIIIIIIIIIIIIIII
Frenos hidráulicos
(reforzador de frenos) y manguerasIIIIIIII
Frenos de discoIIIIIIIIIIIIIIII
Funcionamiento de la dirección y
articulacionesIIIIIIII
Aceite de transmisión manual R
Aceite de diferencial trasero
*7*8
Aceite de transferencia*8
Suspensión delantera y trasera,
juntas esféricas y juego axial de
cojinete de ruedaIIIIIIII
Fundas protectoras de eje impulsor I I I I
Cubierta protectora del calor del
sistema de escapeInspeccione cada 80.000 km
Pernos y tuercas del chasis y
carroceríaTTTTTTTT
Condición de la carrocería
(por oxidación, corrosión y perfora-
ciones)Inspeccione anualmente
Filtro de aire de la cabina
(si existiera)RRRRRRRR
Mantenimiento y cuidado
Programa de mantenimiento
6-9
CX-5_8CF1-SP-11K_Edition1 Page405
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (406,1)
Programa de
mantenimientoNúmero de meses o kilómetros, lo que ocurra antes
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Neumáticos
(incluyendo neumático de repuesto)
(con ajuste de presión de aire)IIIIIIIIIIIIIIII
Rotación de neumáticos Rotar cada 10.000 km
Juego de reparación de neumático
de emergencia (si existiera)
*9Inspeccione anualmente
Símbolos de cuadros:
I:Inspeccione: Inspeccione y limpie, repare, ajuste, llene o cambie si fuera necesario.
R:Cambie
C:Clean
T:Apriete
Comentarios:
*1 También inspeccione las correas de mando del acondicionador de aire, si existieran.
Si el vehículo se usa principalmente bajo una de las siguientes condiciones, inspeccione las correas de mando
más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*2 Si el vehículo se usa principalmente bajo las siguientes condiciones, cambie el aceite del motor y el filtro de
aceite más frecuentemente que los intervalos recomendados.
a) Se conduce en zonas con mucho polvo
b) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
c) Se conduce durante largos períodos de tiempo con baja temperatura o conduce regularmente solo por
distancias cortas
d) Conduciendo en condiciones extremadamente calurosas
e) Conduciendo continuamente en condiciones montañosas
*3 Use refrigerante tipo FL22 en vehículos con la inscripción“FL22”en la tapa del radiador o el área alrededor.
Use FL22 al cambiar el refrigerante.
*4 Si el vehículo se usa en zonas extremadamente polvorientas o arenosas, limpie y si fuera necesario, cambie el
filtro de aire más seguido que los intervalos recomendados.
*5 Si el vehículo se usa en climas extremadamente calurosos o fríos, inspeccione el nivel del electrolito de la
batería y la gravedad específica cada 10.000 km o 6 meses.
*6 Si se usan mucho los frenos (por ejemplo, conduciendo continuamente exigido o en la montaña) o si el
vehículo se usa en climas extremadamente húmedos, cambie el líquido de frenos todos los años.
*7 Si el vehículo se usa principalmente bajo cualquiera de las siguientes condiciones, cambie el aceite de
diferencial trasero cada 45.000 km.
a) Se remolca un trailer o usar un portaequipajes en el techo
b) Se conduce en zonas con mucho polvo, arena o humedad
c) Se mantiene por largos períodos a la velocidad de marcha en vacío o se conduce a bajas velocidades
d) Se realizan trayectos cortos de menos de 16 km
*8 Si este componente se sumerge en agua, se debe cambiar el aceite.
6-10
Mantenimiento y cuidado
Programa de mantenimiento
CX-5_8CF1-SP-11K_Edition1 Page406
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (407,1)

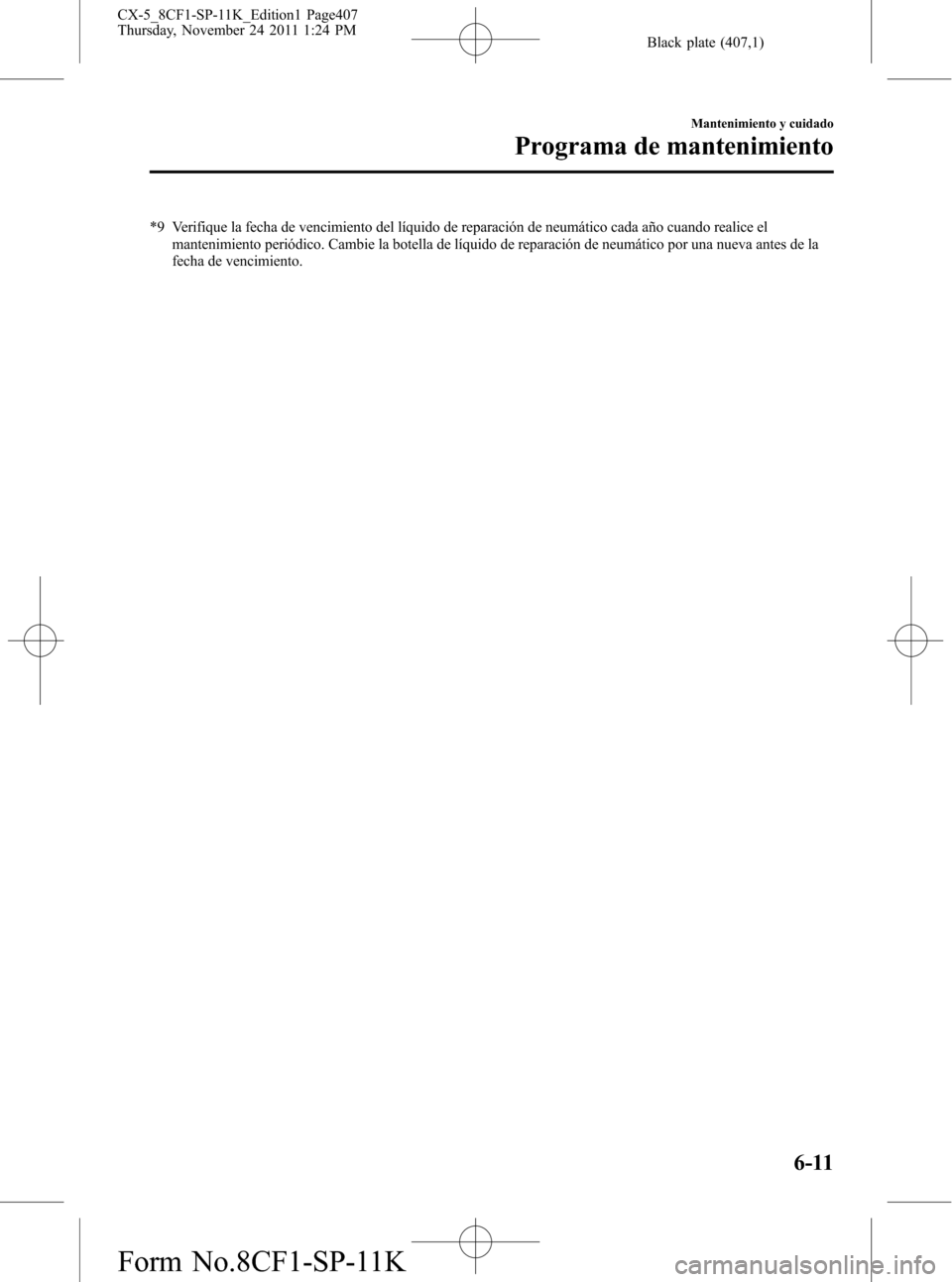

*9 Verifique la fecha de vencimiento del líquido de reparación de neumático cada año cuando realice el
mantenimiento periódico. Cambie la botella de líquido de reparación de neumático por una nueva antes de la
fecha de vencimiento.
Mantenimiento y cuidado
Programa de mantenimiento
6-11
CX-5_8CF1-SP-11K_Edition1 Page407
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K

Black plate (408,1)
Precauciones del mantenimiento del propietario
Servicio periódico
Recomendamos que estos ítems sean inspeccionados diariamente o al menos cada semana.
lNivel del aceite del motor (página 6-17)
lNivel de refrigerante del motor (página 6-20)
lNivel de líquido de frenos y embrague (página 6-23)
lNivel de líquido del lavador (página 6-24)
lMantenimiento de la batería (página 6-32)
lPresión de aire de los neumáticos (página 6-36)
Se debe tener en cuenta que los servicios de rutina incorrectos o incompletos pueden
producir problemas de rendimiento del vehículo. En esta sección se dan instrucciones que
son fáciles de realizar.
Como se explica en la Introducción (página 6-2), muchos de los trabajos sólo los puede
realizar un técnico competente con herramientas especiales.
Si el propietario realizara el mantenimiento de forma inadecuada durante el período de
vigencia de la garantía podría perder dicha garantía. Para más detalles lea las cláusulas de
la Garantía Mazda que se incluyen por separado con el vehículo. De tener alguna duda
respecto al mantenimiento, lleve su vehículo a un técnico experto, le recomendamos un
técnico autorizado Mazda.
Las leyes ambientales sobre la disposición de aceites y líquidos usados son estrictas.
Disponga correctamente de sus residuos y tenga en cuenta el medio ambiente.
Recomendamos que entregue a un técnico autorizado Mazda el aceite y líquidos usados de
su vehículo.
6-12
Mantenimiento y cuidado
Mantenimiento del propietario
CX-5_8CF1-SP-11K_Edition1 Page408
Thursday, November 24 2011 1:24 PM
Form No.8CF1-SP-11K
