2012 Lancia Ypsilon Manual de Empleo y Cuidado (in Spanish)

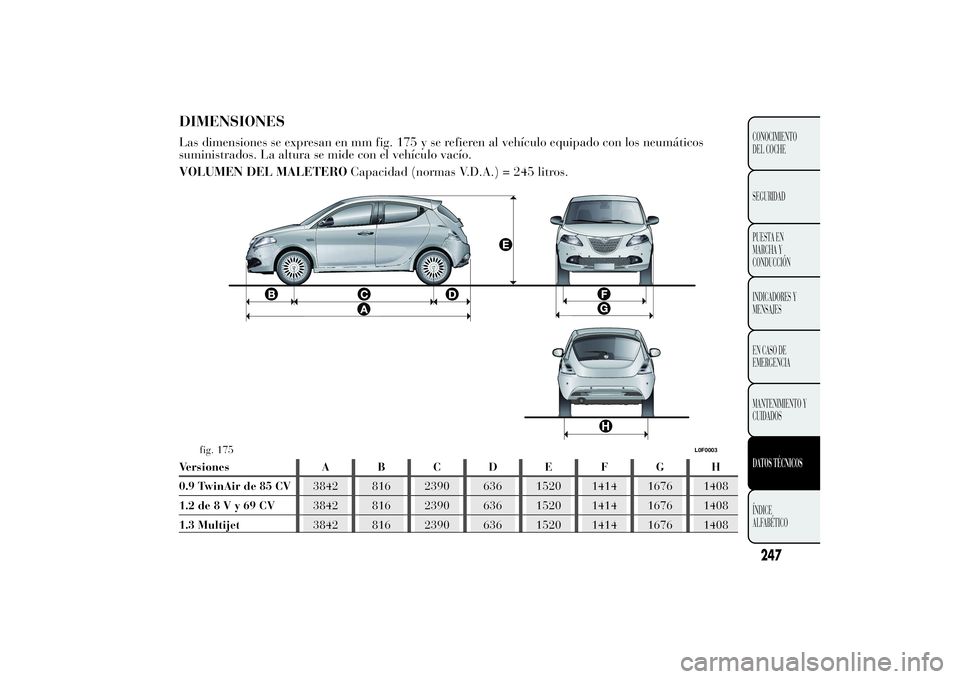

DIMENSIONESLas dimensiones se expresan en mm fig. 175 y se refieren al vehículo equipado con los neumáticos
suministrados. La altura se mide con el vehículo vacío.
VOLUMEN DEL MALETEROCapacidad (normas V.D.A.) = 245 litros.Versiones A B C D E F G H
0.9 TwinAir de 85 CV3842 816 2390 636 1520 1414 1676 1408
1.2de8Vy69CV3842 816 2390 636 1520 1414 1676 1408
1.3 Multijet3842 816 2390 636 1520 1414 1676 1408
fig. 175
L0F0003
247CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOSDATOS TÉCNICOSÍNDICE
ALFABÉTICO

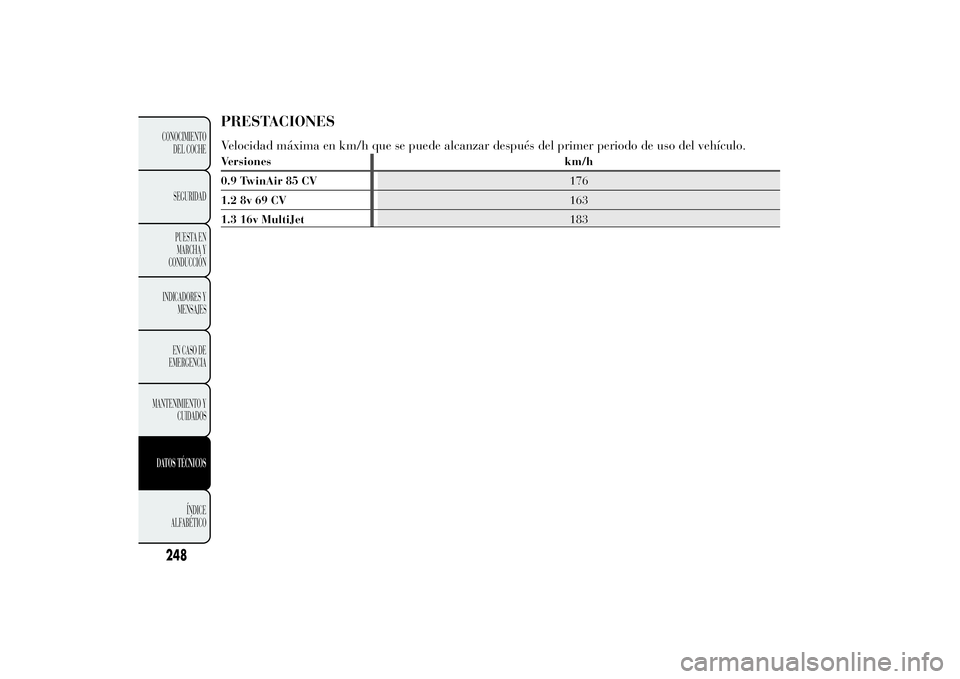

PRESTACIONESVelocidad máxima en km/h que se puede alcanzar después del primer periodo de uso del vehículo.Versiones km/h
0.9 TwinAir 85 CV176
1.2 8v 69 CV163
1.3 16v MultiJet183
248CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

– eje trasero: 810 810 810
– total:1455 (4 plazas) / 1510
(5 plazas)1445 (4 plazas) / 1500
(5 plazas)1530 (4 plazas) / 1585
(5 plazas)
Cargas remolcables (kg)
750 750 1000 - remolque con sistema de frenos:
- remolque sin sistema de frenos: 400 400 400
Carga máxima sobre el techo: 55 55 55
Carga máxima sobre la bola
(remolque con sistema de frenado)
(kg):60 60 60
249CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOSDATOS TÉCNICOSÍNDICE
ALFABÉTICO
(*) Con equipamientos especiales (techo practicable, dispositivo de arrastre del remolque, etc.) el peso en vacío aumenta y, por
consiguiente, disminuye la capacidad útil con respecto a los pesos máximos admitidos.
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de

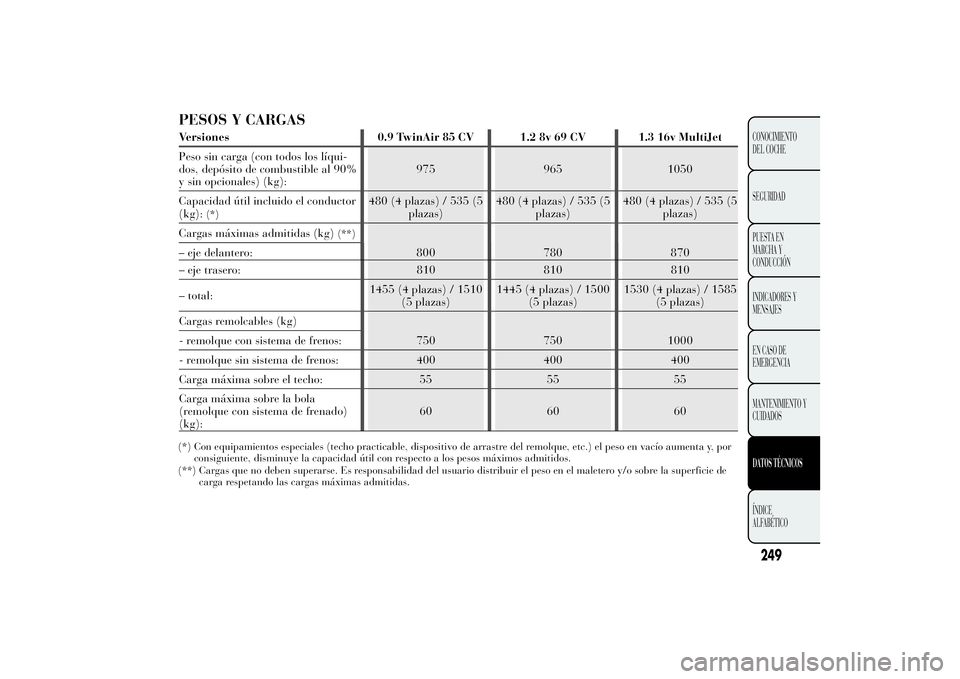

carga respetando las cargas máximas admitidas.PESOS Y CARGASVersiones 0.9 TwinAir 85 CV 1.2 8v 69 CV 1.3 16v MultiJet
Peso sin carga (con todos los líqui-
dos, depósito de combustible al 90%
y sin opcionales) (kg):975 965 1050
Capacidad útil incluido el conductor
(kg):
(*)
480 (4 plazas) / 535 (5
plazas)480 (4 plazas) / 535 (5
plazas)480 (4 plazas) / 535 (5
plazas)
Cargas máximas admitidas (kg)
(**)
800 780 870 – eje delantero:

Sistema de refrigeración
del motor (litros):5,3 4,9Mezcla de agua destilada y
líquido PARAFLU
UP
al
50%
(*)
Cárter del motor (litros): 2,8 2,5
SELENIA K P.E.
Cárter del motor y filtro
(litros):3,2 2,8
Caja de cambio/diferencial
(litros):1,65 1,65 TRANSMISIÓN
Circuito de frenos hidráu-
licos (litros):0,55 0,55 TUTELA TOP 4
Recipiente del líquido
lavaparabrisas y lavalun-
eta (litros):2,55 2,5Mezcla de agua y líquido
TUTELA PROFES-
SIONAL SC35(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla de un 60% de PARAFLU
UP
y un 40% de agua
desmineralizada.
250CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

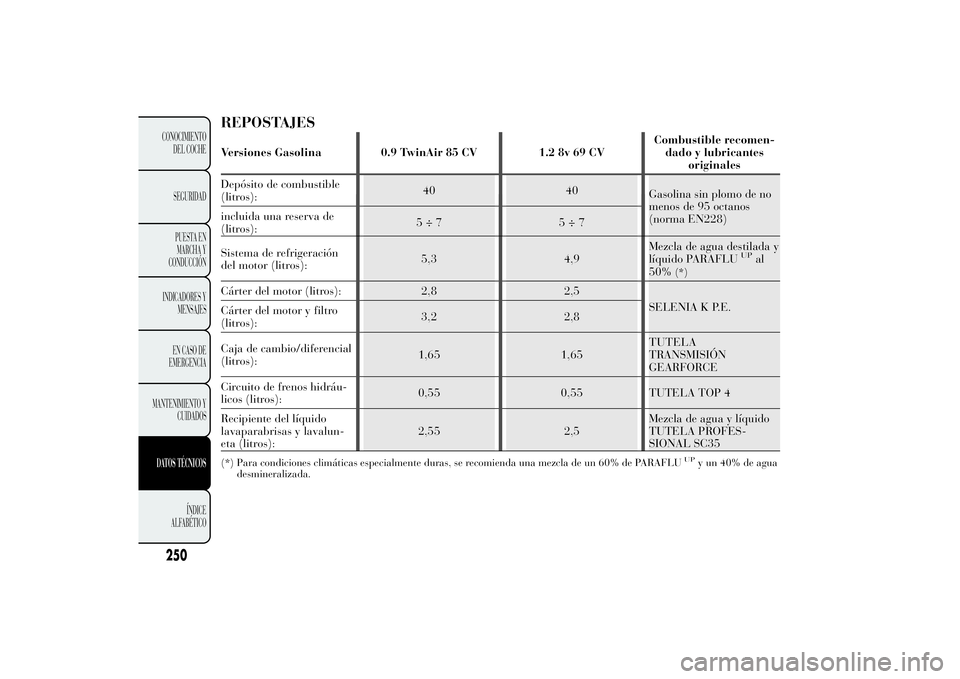

REPOSTAJESVersiones Gasolina 0.9 TwinAir 85 CV 1.2 8v 69 CVCombustible recomen-
dado y lubricantes
originales
Depósito de combustible
(litros):40 40
Gasolina sin plomo de no
menos de 95 octanos
(norma EN228) incluida una reserva de
(litros):5÷7 5÷7
GEARFORCE TUTELA

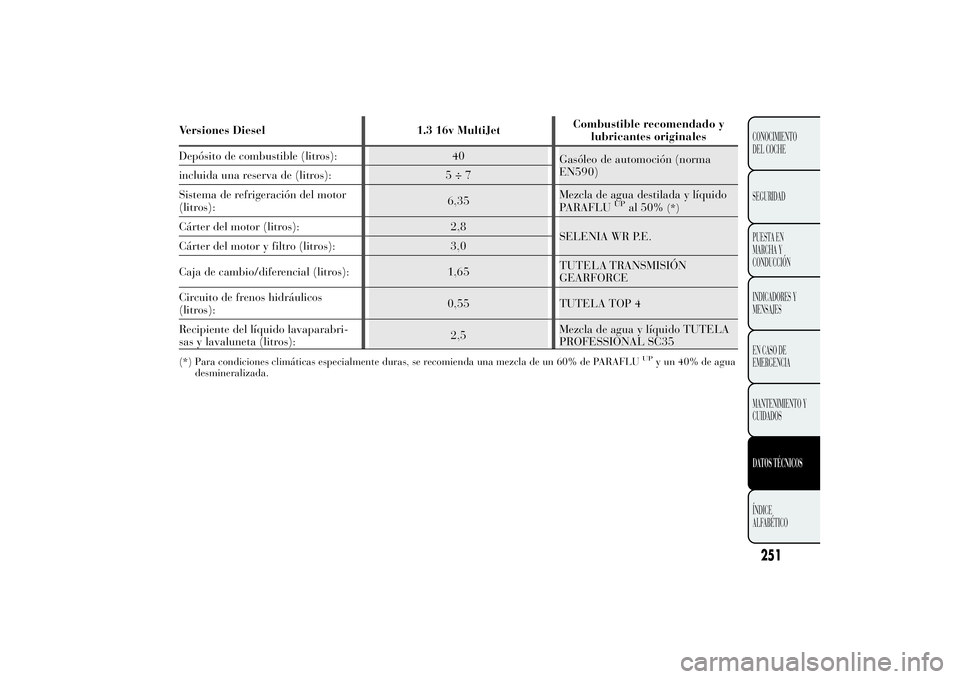

Versiones Diesel 1.3 16v MultiJetCombustible recomendado y
lubricantes originales
Depósito de combustible (litros): 40
Gasóleo de automoción (norma
EN590)
incluida una reserva de (litros): 5 ÷ 7
Sistema de refrigeración del motor
(litros):6,35Mezcla de agua destilada y líquido
PARAFLU
UP
al 50%
(*)
Cárter del motor (litros): 2,8
SELENIA WR P.E.
Cárter del motor y filtro (litros): 3,0
Caja de cambio/diferencial (litros): 1,65
GEARFORCE
Circuito de frenos hidráulicos
(litros):0,55 TUTELA TOP 4
Recipiente del líquido lavaparabri-
sas y lavaluneta (litros):2,5Mezcla de agua y líquido TUTELA
PROFESSIONAL SC35(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla de un 60% de PARAFLU
UP
y un 40% de agua
desmineralizada.
251CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOSDATOS TÉCNICOSÍNDICE
ALFABÉTICO
TUTELA TRANSMISIÓN

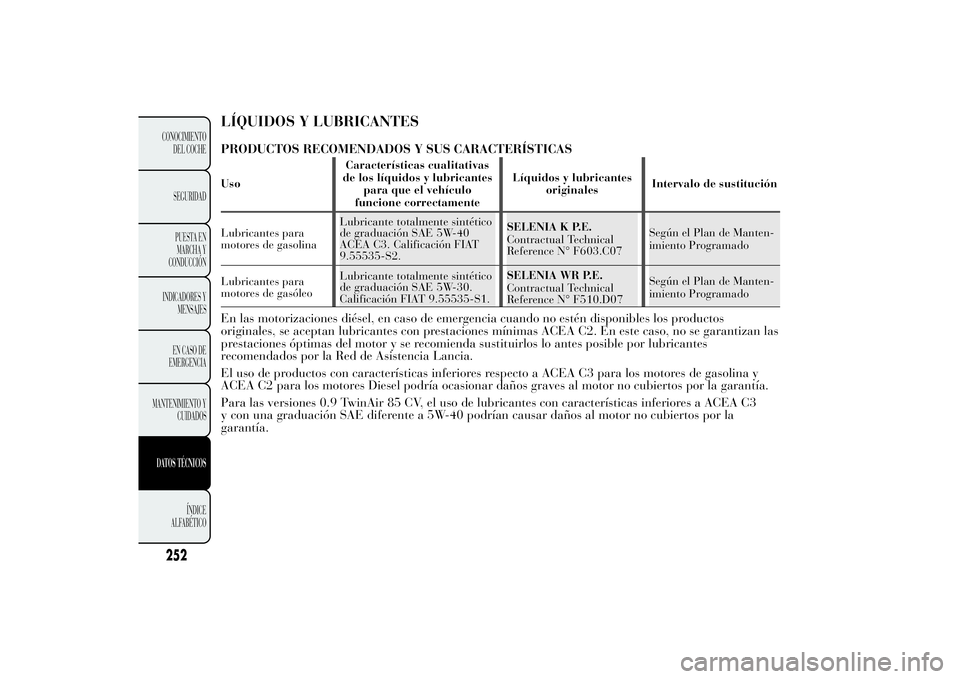

LÍQUIDOS Y LUBRICANTESPRODUCTOS RECOMENDADOS Y SUS CARACTERÍSTICASUsoCaracterísticas cualitativas
de los líquidos y lubricantes
para que el vehículo
funcione correctamenteLíquidos y lubricantes
originalesIntervalo de sustitución
Lubricantes para
motores de gasolinaLubricante totalmente sintético
de graduación SAE 5W-40
ACEA C3. Calificación FIAT
9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Según el Plan de Manten-
imiento Programado
Lubricantes para
motores de gasóleoLubricante totalmente sintético
de graduación SAE 5W-30.
Calificación FIAT 9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Según el Plan de Manten-
imiento ProgramadoEn las motorizaciones diésel, en caso de emergencia cuando no estén disponibles los productos
originales, se aceptan lubricantes con prestaciones mínimas ACEA C2. En este caso, no se garantizan las
prestaciones óptimas del motor y se recomienda sustituirlos lo antes posible por lubricantes
recomendados por la Red de Asistencia Lancia.
El uso de productos con características inferiores respecto a ACEA C3 para los motores de gasolina y
ACEA C2 para los motores Diesel podría ocasionar daños graves al motor no cubiertos por la garantía.
Para las versiones 0.9 TwinAir 85 CV, el uso de lubricantes con características inferiores a ACEA C3
y con una graduación SAE diferente a 5W-40 podrían causar daños al motor no cubiertos por la
garantía.
252CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOSDATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

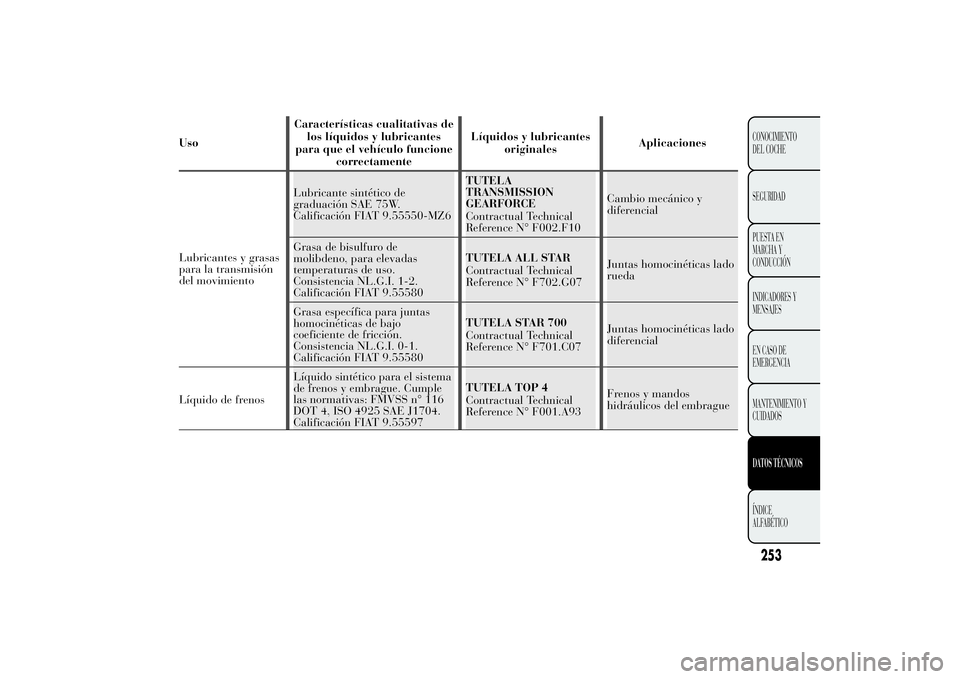

UsoCaracterísticas cualitativas de
los líquidos y lubricantes
para que el vehículo funcione
correctamenteLíquidos y lubricantes
originalesAplicaciones
Lubricantes y grasas
para la transmisión
del movimientoLubricante sintético de
graduación SAE 75W.
Calificación FIAT 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio mecánico y
diferencial
Grasa de bisulfuro de
molibdeno, para elevadas
temperaturas de uso.
Consistencia NL.G.I. 1-2.
Calificación FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Juntas homocinéticas lado
rueda
Grasa específica para juntas
homocinéticas de bajo
coeficiente de fricción.
Consistencia NL.G.I. 0-1.
Calificación FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Juntas homocinéticas lado
diferencial
Líquido de frenosLíquido sintético para el sistema
de frenos y embrague. Cumple
las normativas: FMVSS n° 116
DOT 4, ISO 4925 SAE J1704.
Calificación FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Frenos y mandos
hidráulicos del embrague
253CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOSDATOS TÉCNICOSÍNDICE
ALFABÉTICO

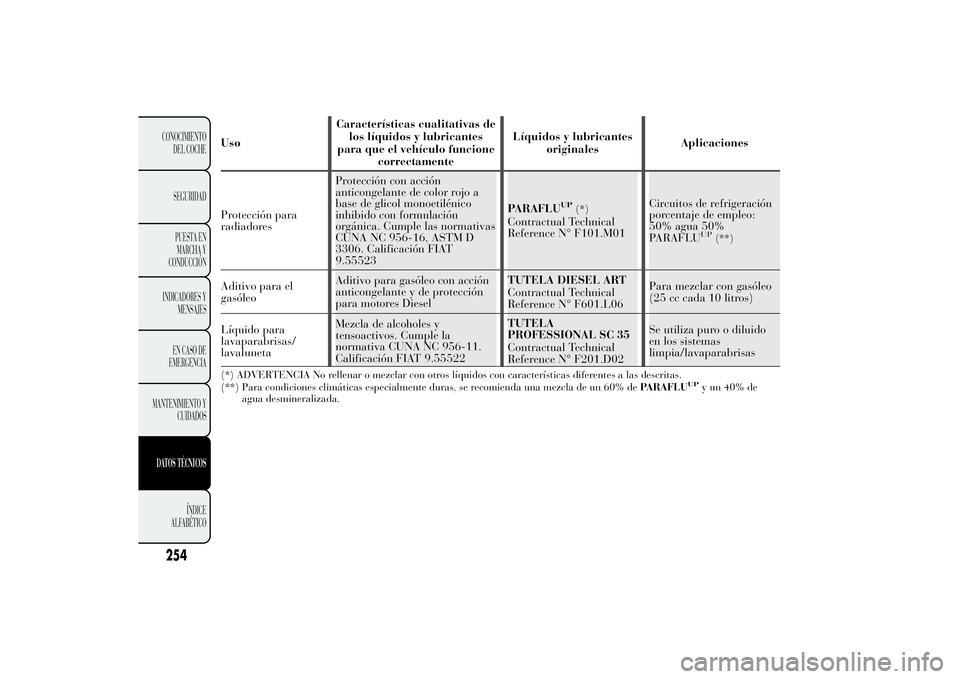

UsoCaracterísticas cualitativas de
los líquidos y lubricantes
para que el vehículo funcione
correctamenteLíquidos y lubricantes
originalesAplicaciones
Protección para
radiadoresProtección con acción
anticongelante de color rojo a
base de glicol monoetilénico
inhibido con formulación
orgánica. Cumple las normativas
CUNA NC 956-16, ASTM D
3306. Calificación FIAT
9.55523PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01Circuitos de refrigeración
porcentaje de empleo:
50% agua 50%
PARAFLU
UP
(**)
Aditivo para el
gasóleoAditivo para gasóleo con acción
anticongelante y de protección
para motores DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Para mezclar con gasóleo
(25 cc cada 10 litros)
Líquido para
lavaparabrisas/
lavalunetaMezcla de alcoholes y
tensoactivos. Cumple la
normativa CUNA NC 956-11.
Calificación FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Se utiliza puro o diluido
en los sistemas
limpia/lavaparabrisas(*) ADVERTENCIA No rellenar o mezclar con otros líquidos con características diferentes a las descritas.
(**) Para condiciones climáticas especialmente duras, se recomienda una mezcla de un 60% dePARAFLU
UP
y un 40% de
agua desmineralizada.
