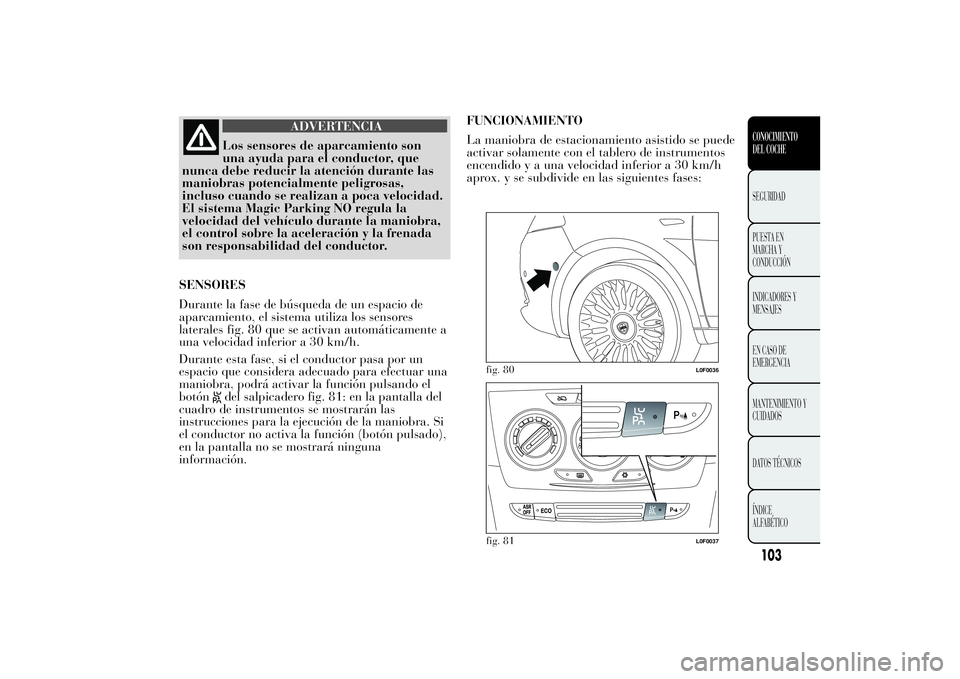

ADVERTENCIA
Los sensores de aparcamiento son
una ayuda para el conductor, que
nunca debe reducir la atención durante las
maniobras potencialmente peligrosas,
incluso cuando se realizan a poca velocidad.
El sistema Magic Parking NO regula la
velocidad del vehículo durante la maniobra,
el control sobre la aceleración y la frenada
son responsabilidad del conductor.
SENSORES
Durante la fase de búsqueda de un espacio de
aparcamiento, el sistema utiliza los sensores
laterales fig. 80 que se activan automáticamente a
una velocidad inferior a 30 km/h.
Durante esta fase, si el conductor pasa por un
espacio que considera adecuado para efectuar una
maniobra, podrá activar la función pulsando el
botóndel salpicadero fig. 81: en la pantalla del
cuadro de instrumentos se mostrarán las
instrucciones para la ejecución de la maniobra. Si
el conductor no activa la función (botón pulsado),
en la pantalla no se mostrará ninguna
información.FUNCIONAMIENTO
La maniobra de estacionamiento asistido se puede
activar solamente con el tablero de instrumentos
encendido y a una velocidad inferior a 30 km/h
aprox. y se subdivide en las siguientes fases:
fig. 80
L0F0036
fig. 81
L0F0037
103CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

❒Activación:al pulsar el botón
se inicia la fase
de búsqueda.
❒Búsqueda:mediante los sensores laterales, el
sistema busca continuamente un espacio de
aparcamiento libre y adecuado a las
dimensiones del vehículo. Con los intermitentes,
el conductor determina en qué lado de la
calzada desea aparcar (si no se encienden los
intermitentes o se encienden las luces de
emergencia se buscará un espacio para aparcar
en el lado del pasajero).
ADVERTENCIA La fase de BÚSQUEDA se
desactiva si transcurridos 10 minutos no se ha
identificado un espacio idóneo para aparcar.
❒Localización:si el sistema localiza un hueco
para aparcar libre y adecuado al tamaño del
vehículo, lo señala e indica las maniobras que se
deben realizar para aparcar.
❒Maniobra:se solicita al conductor que active la
marcha atrás, suelte el volante y controle el
acelerador, el freno y el embrague (con cambio
manual) o el acelerador y el freno (con cambio
automático) (para versiones/países donde esté
previsto). Al engranar la marcha atrás en
posición de aparcamiento el sistema controla
automáticamente el volante. En función de las
dimensiones del espacio de aparcamiento, la
maniobra puede terminarse marcha atrás o
puede que sean necesarias más maniobras hacia
delante o hacia atrás. Después de la primera
maniobra, cuando el buzzer trasero emita una
señal acústica continua, se solicita al conductorque desactive la marcha atrás y active la
marcha hacia delante. Si no es suficiente, al
volver a emitirse una señal acústica continua, se
solicitará al conductor que active la marcha
atrás. La maniobra semiautomática termina
cuando en la pantalla se muestra el mensaje
"Terminar manualmente".
❒Finalización:al terminar la maniobra, el
sistema devuelve el control al conductor y, si es
necesario, deberá completar el aparcamiento
manualmente.
ADVERTENCIA La fase de MANIOBRA se
desactiva si transcurridos 3 minutos no se ha
completado el estacionamiento.
ADVERTENCIA Al desactivar la marcha atrás,
una vez terminada la maniobra, la dirección
se endereza; es tarea del conductor terminar la
maniobra manualmente.
El funcionamiento del Magic Parking
se basa en diferentes componentes:
sensores de aparcamiento delanteros y
traseros; sensores laterales; dirección; ruedas;
sistema de frenos; cuadro de instrumentos.
Hay que tener en cuenta que el
funcionamiento inadecuado de alguno de
estos componentes podría afectar al
funcionamiento del sistema.
104CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

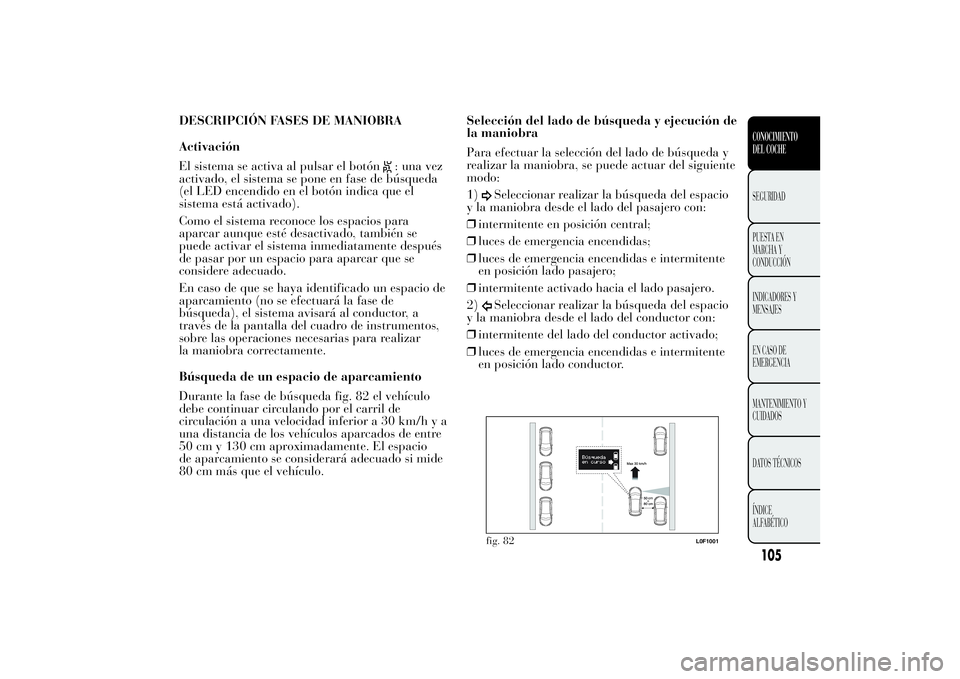

DESCRIPCIÓN FASES DE MANIOBRA
Activación
El sistema se activa al pulsar el botón
: una vez
activado, el sistema se pone en fase de búsqueda
(el LED encendido en el botón indica que el
sistema está activado).
Como el sistema reconoce los espacios para
aparcar aunque esté desactivado, también se
puede activar el sistema inmediatamente después
de pasar por un espacio para aparcar que se
considere adecuado.
En caso de que se haya identificado un espacio de
aparcamiento (no se efectuará la fase de
búsqueda), el sistema avisará al conductor, a
través de la pantalla del cuadro de instrumentos,
sobre las operaciones necesarias para realizar
la maniobra correctamente.
Búsqueda de un espacio de aparcamiento
Durante la fase de búsqueda fig. 82 el vehículo
debe continuar circulando por el carril de
circulación a una velocidad inferior a 30 km/h y a
una distancia de los vehículos aparcados de entre
50 cm y 130 cm aproximadamente. El espacio
de aparcamiento se considerará adecuado si mide
80 cm más que el vehículo.Selección del lado de búsqueda y ejecución de
la maniobra
Para efectuar la selección del lado de búsqueda y
realizar la maniobra, se puede actuar del siguiente
modo:
1)
Seleccionar realizar la búsqueda del espacio
y la maniobra desde el lado del pasajero con:
❒intermitente en posición central;
❒luces de emergencia encendidas;
❒luces de emergencia encendidas e intermitente
en posición lado pasajero;
❒intermitente activado hacia el lado pasajero.
2)Seleccionar realizar la búsqueda del espacio
y la maniobra desde el lado del conductor con:
❒intermitente del lado del conductor activado;
❒luces de emergencia encendidas e intermitente
en posición lado conductor.fig. 82
L0F1001
105CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

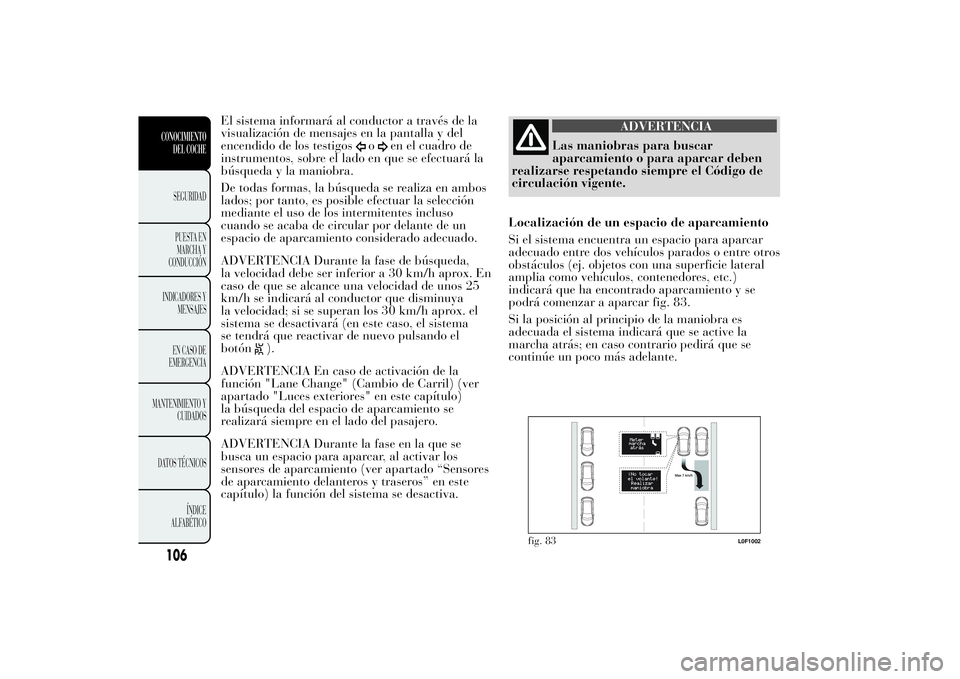

El sistema informará al conductor a través de la
visualización de mensajes en la pantalla y del
encendido de los testigos
o
en el cuadro de
instrumentos, sobre el lado en que se efectuará la
búsqueda y la maniobra.
De todas formas, la búsqueda se realiza en ambos
lados; por tanto, es posible efectuar la selección
mediante el uso de los intermitentes incluso
cuando se acaba de circular por delante de un
espacio de aparcamiento considerado adecuado.
ADVERTENCIA Durante la fase de búsqueda,
la velocidad debe ser inferior a 30 km/h aprox. En
caso de que se alcance una velocidad de unos 25
km/h se indicará al conductor que disminuya
la velocidad; si se superan los 30 km/h aprox. el
sistema se desactivará (en este caso, el sistema
se tendrá que reactivar de nuevo pulsando el
botón
).
ADVERTENCIA En caso de activación de la
función "Lane Change" (Cambio de Carril) (ver
apartado "Luces exteriores" en este capítulo)
la búsqueda del espacio de aparcamiento se
realizará siempre en el lado del pasajero.
ADVERTENCIA Durante la fase en la que se
busca un espacio para aparcar, al activar los
sensores de aparcamiento (ver apartado “Sensores
de aparcamiento delanteros y traseros” en este
capítulo) la función del sistema se desactiva.
ADVERTENCIA
Las maniobras para buscar
aparcamiento o para aparcar deben
realizarse respetando siempre el Código de
circulación vigente.
Localización de un espacio de aparcamiento
Si el sistema encuentra un espacio para aparcar
adecuado entre dos vehículos parados o entre otros
obstáculos (ej. objetos con una superficie lateral
amplia como vehículos, contenedores, etc.)
indicará que ha encontrado aparcamiento y se
podrá comenzar a aparcar fig. 83.
Si la posición al principio de la maniobra es
adecuada el sistema indicará que se active la
marcha atrás; en caso contrario pedirá que se
continúe un poco más adelante.
fig. 83
L0F1002
106CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

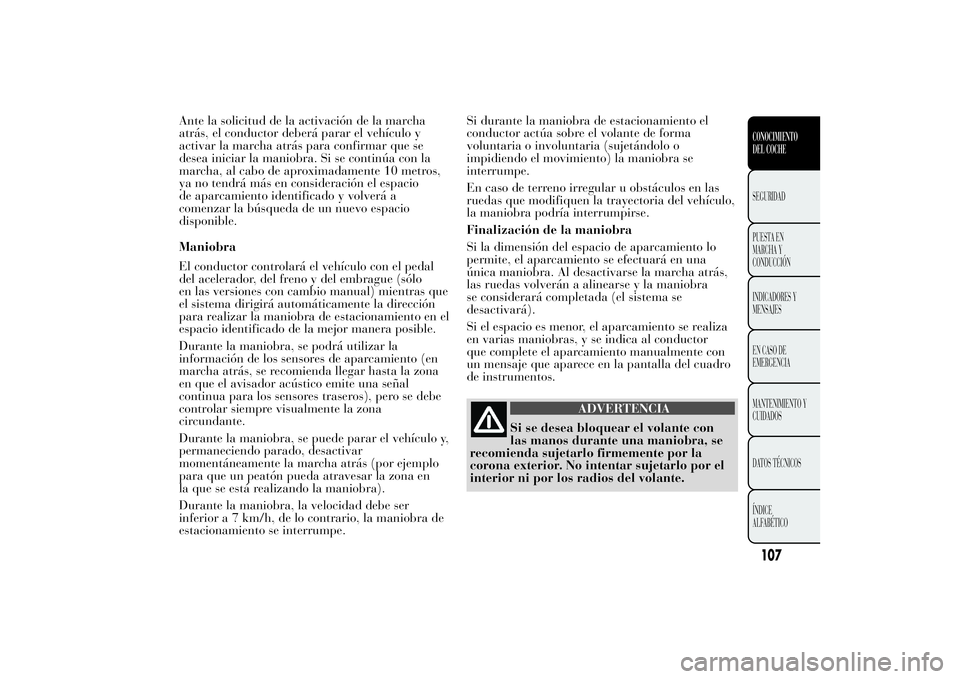

Ante la solicitud de la activación de la marcha
atrás, el conductor deberá parar el vehículo y
activar la marcha atrás para confirmar que se
desea iniciar la maniobra. Si se continúa con la
marcha, al cabo de aproximadamente 10 metros,
ya no tendrá más en consideración el espacio
de aparcamiento identificado y volverá a
comenzar la búsqueda de un nuevo espacio
disponible.
Maniobra
El conductor controlará el vehículo con el pedal
del acelerador, del freno y del embrague (sólo
en las versiones con cambio manual) mientras que
el sistema dirigirá automáticamente la dirección
para realizar la maniobra de estacionamiento en el
espacio identificado de la mejor manera posible.
Durante la maniobra, se podrá utilizar la
información de los sensores de aparcamiento (en
marcha atrás, se recomienda llegar hasta la zona
en que el avisador acústico emite una señal
continua para los sensores traseros), pero se debe
controlar siempre visualmente la zona
circundante.
Durante la maniobra, se puede parar el vehículo y,
permaneciendo parado, desactivar
momentáneamente la marcha atrás (por ejemplo
para que un peatón pueda atravesar la zona en
la que se está realizando la maniobra).
Durante la maniobra, la velocidad debe ser
inferior a 7 km/h, de lo contrario, la maniobra de
estacionamiento se interrumpe.Si durante la maniobra de estacionamiento el
conductor actúa sobre el volante de forma
voluntaria o involuntaria (sujetándolo o
impidiendo el movimiento) la maniobra se
interrumpe.
En caso de terreno irregular u obstáculos en las
ruedas que modifiquen la trayectoria del vehículo,
la maniobra podría interrumpirse.
Finalización de la maniobra
Si la dimensión del espacio de aparcamiento lo
permite, el aparcamiento se efectuará en una
única maniobra. Al desactivarse la marcha atrás,
las ruedas volverán a alinearse y la maniobra
se considerará completada (el sistema se
desactivará).
Si el espacio es menor, el aparcamiento se realiza
en varias maniobras, y se indica al conductor
que complete el aparcamiento manualmente con
un mensaje que aparece en la pantalla del cuadro
de instrumentos.
ADVERTENCIA
Si se desea bloquear el volante con
las manos durante una maniobra, se
recomienda sujetarlo firmemente por la
corona exterior. No intentar sujetarlo por el
interior ni por los radios del volante.
107CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

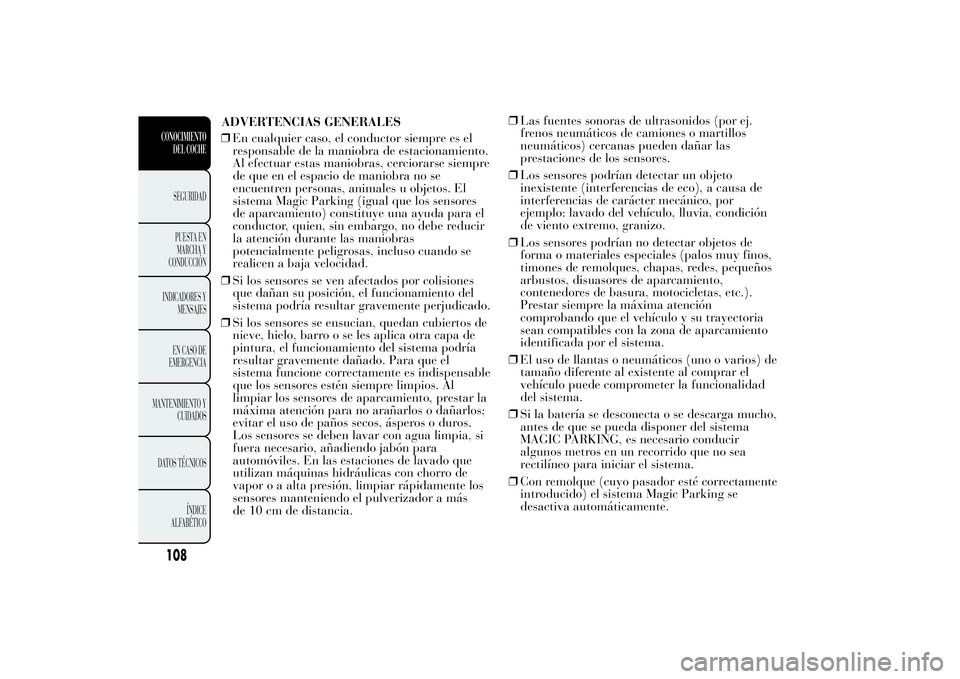

❒En cualquier caso, el conductor siempre es el
responsable de la maniobra de estacionamiento.
Al efectuar estas maniobras, cerciorarse siempre
de que en el espacio de maniobra no se
encuentren personas, animales u objetos. El
sistema Magic Parking (igual que los sensores
de aparcamiento) constituye una ayuda para el
conductor, quien, sin embargo, no debe reducir
la atención durante las maniobras
potencialmente peligrosas, incluso cuando se
realicen a baja velocidad.
❒Si los sensores se ven afectados por colisiones
que dañan su posición, el funcionamiento del
sistema podría resultar gravemente perjudicado.
❒Si los sensores se ensucian, quedan cubiertos de
nieve, hielo, barro o se les aplica otra capa de
pintura, el funcionamiento del sistema podría
resultar gravemente dañado. Para que el
sistema funcione correctamente es indispensable
que los sensores estén siempre limpios. Al
limpiar los sensores de aparcamiento, prestar la
máxima atención para no arañarlos o dañarlos;
evitar el uso de paños secos, ásperos o duros.
Los sensores se deben lavar con agua limpia, si
fuera necesario, añadiendo jabón para
automóviles. En las estaciones de lavado que
utilizan máquinas hidráulicas con chorro de
vapor o a alta presión, limpiar rápidamente los
sensores manteniendo el pulverizador a más
de 10 cm de distancia.❒Las fuentes sonoras de ultrasonidos (por ej.
frenos neumáticos de camiones o martillos
neumáticos) cercanas pueden dañar las
prestaciones de los sensores.
❒Los sensores podrían detectar un objeto
inexistente (interferencias de eco), a causa de
interferencias de carácter mecánico, por
ejemplo: lavado del vehículo, lluvia, condición
de viento extremo, granizo.
❒Los sensores podrían no detectar objetos de
forma o materiales especiales (palos muy finos,
timones de remolques, chapas, redes, pequeños
arbustos, disuasores de aparcamiento,
contenedores de basura, motocicletas, etc.).
Prestar siempre la máxima atención
comprobando que el vehículo y su trayectoria
sean compatibles con la zona de aparcamiento
identificada por el sistema.
❒El uso de llantas o neumáticos (uno o varios) de
tamaño diferente al existente al comprar el
vehículo puede comprometer la funcionalidad
del sistema.
❒Si la batería se desconecta o se descarga mucho,
antes de que se pueda disponer del sistema
MAGIC PARKING, es necesario conducir
algunos metros en un recorrido que no sea
rectilíneo para iniciar el sistema.
❒Con remolque (cuyo pasador esté correctamente
introducido) el sistema Magic Parking se
desactiva automáticamente.
108CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
ADVERTENCIAS GENERALES

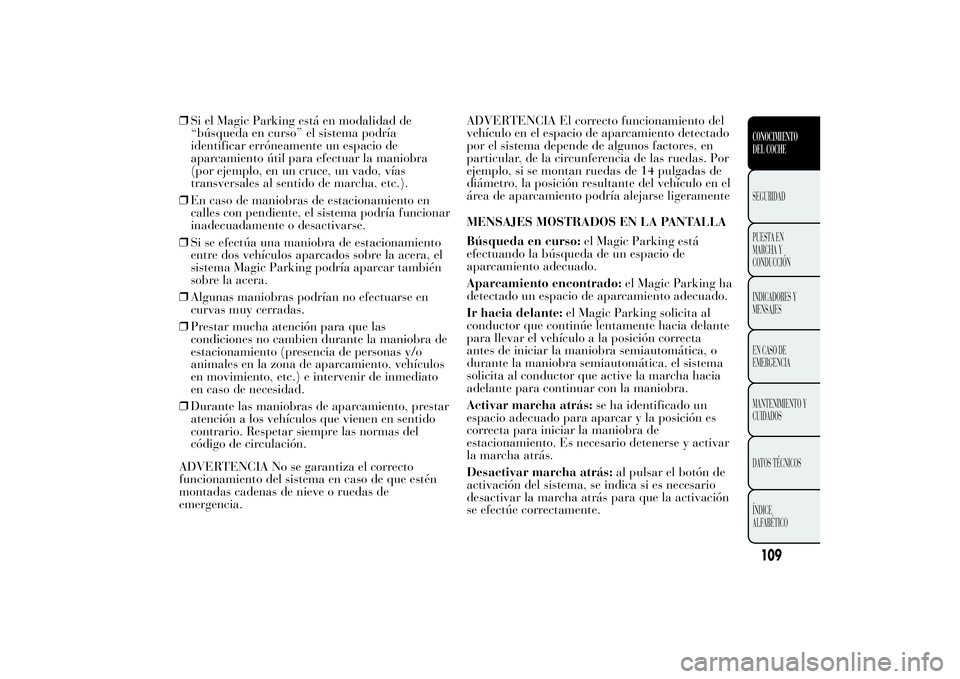

❒Si el Magic Parking está en modalidad de
“búsqueda en curso” el sistema podría
identificar erróneamente un espacio de
aparcamiento útil para efectuar la maniobra
(por ejemplo, en un cruce, un vado, vías
transversales al sentido de marcha, etc.).
❒En caso de maniobras de estacionamiento en
calles con pendiente, el sistema podría funcionar
inadecuadamente o desactivarse.
❒Si se efectúa una maniobra de estacionamiento
entre dos vehículos aparcados sobre la acera, el
sistema Magic Parking podría aparcar también
sobre la acera.
❒Algunas maniobras podrían no efectuarse en
curvas muy cerradas.
❒Prestar mucha atención para que las
condiciones no cambien durante la maniobra de
estacionamiento (presencia de personas y/o
animales en la zona de aparcamiento, vehículos
en movimiento, etc.) e intervenir de inmediato
en caso de necesidad.
❒Durante las maniobras de aparcamiento, prestar
atención a los vehículos que vienen en sentido
contrario. Respetar siempre las normas del
código de circulación.
ADVERTENCIA No se garantiza el correcto
funcionamiento del sistema en caso de que estén
montadas cadenas de nieve o ruedas de
emergencia.ADVERTENCIA El correcto funcionamiento del
vehículo en el espacio de aparcamiento detectado
por el sistema depende de algunos factores, en
particular, de la circunferencia de las ruedas. Por
ejemplo, si se montan ruedas de 14 pulgadas de
diámetro, la posición resultante del vehículo en el
área de aparcamiento podría alejarse ligeramente
MENSAJES MOSTRADOS EN LA PANTALLA
Búsqueda en curso:el Magic Parking está
efectuando la búsqueda de un espacio de
aparcamiento adecuado.
Aparcamiento encontrado:el Magic Parking ha
detectado un espacio de aparcamiento adecuado.
Ir hacia delante:el Magic Parking solicita al
conductor que continúe lentamente hacia delante
para llevar el vehículo a la posición correcta
antes de iniciar la maniobra semiautomática, o
durante la maniobra semiautomática, el sistema
solicita al conductor que active la marcha hacia
adelante para continuar con la maniobra.
Activar marcha atrás:se ha identificado un
espacio adecuado para aparcar y la posición es
correcta para iniciar la maniobra de
estacionamiento. Es necesario detenerse y activar
la marcha atrás.
Desactivar marcha atrás:al pulsar el botón de
activación del sistema, se indica si es necesario
desactivar la marcha atrás para que la activación
se efectúe correctamente.
109CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

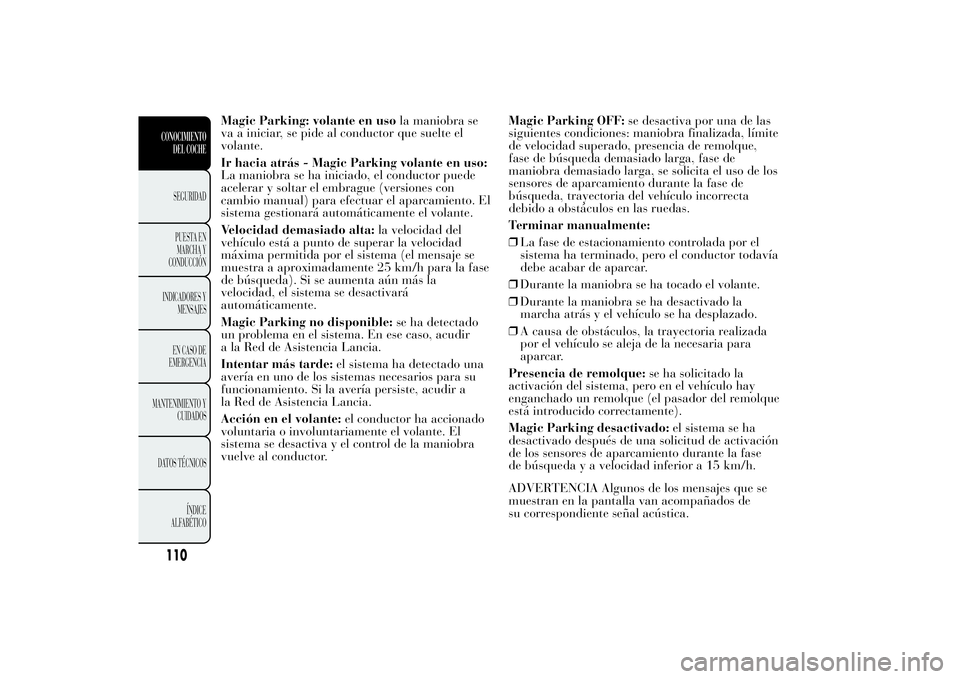

Magic Parking: volante en usola maniobra se
va a iniciar, se pide al conductor que suelte el
volante.
Ir hacia atrás - Magic Parking volante en uso:
La maniobra se ha iniciado, el conductor puede
acelerar y soltar el embrague (versiones con
cambio manual) para efectuar el aparcamiento. El
sistema gestionará automáticamente el volante.
Velocidad demasiado alta:la velocidad del
vehículo está a punto de superar la velocidad
máxima permitida por el sistema (el mensaje se
muestra a aproximadamente 25 km/h para la fase
de búsqueda). Si se aumenta aún más la
velocidad, el sistema se desactivará
automáticamente.
Magic Parking no disponible:se ha detectado
un problema en el sistema. En ese caso, acudir
a la Red de Asistencia Lancia.
Intentar más tarde:el sistema ha detectado una
avería en uno de los sistemas necesarios para su
funcionamiento. Si la avería persiste, acudir a
la Red de Asistencia Lancia.
Acción en el volante:el conductor ha accionado
voluntaria o involuntariamente el volante. El
sistema se desactiva y el control de la maniobra
vuelve al conductor.Magic Parking OFF:se desactiva por una de las
siguientes condiciones: maniobra finalizada, límite
de velocidad superado, presencia de remolque,
fase de búsqueda demasiado larga, fase de
maniobra demasiado larga, se solicita el uso de los
sensores de aparcamiento durante la fase de
búsqueda, trayectoria del vehículo incorrecta
debido a obstáculos en las ruedas.
Terminar manualmente:
❒La fase de estacionamiento controlada por el
sistema ha terminado, pero el conductor todavía
debe acabar de aparcar.
❒Durante la maniobra se ha tocado el volante.
❒Durante la maniobra se ha desactivado la
marcha atrás y el vehículo se ha desplazado.
❒A causa de obstáculos, la trayectoria realizada
por el vehículo se aleja de la necesaria para
aparcar.
Presencia de remolque:se ha solicitado la
activación del sistema, pero en el vehículo hay
enganchado un remolque (el pasador del remolque
está introducido correctamente).
Magic Parking desactivado:el sistema se ha
desactivado después de una solicitud de activación
de los sensores de aparcamiento durante la fase
de búsqueda y a velocidad inferior a 15 km/h.
ADVERTENCIA Algunos de los mensajes que se
muestran en la pantalla van acompañados de
su correspondiente señal acústica.
110CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
